ADXL345 Gắn Trục Y Kiểu Khác & Đế PCB Cho Ender 3 v3 SE/KE
Tui không thích chỗ gắn cũ nên tui dời ADXL345 qua chỗ mới, tiện lợi hơn xài lại ốc cũ và cho đầu in "mọc sừng" luôn! Hướng dẫn chi tiết cách đấu dây ADXL345 vào cổng USB-C trên Ender 3 v3 SE/KE.
Mô tả

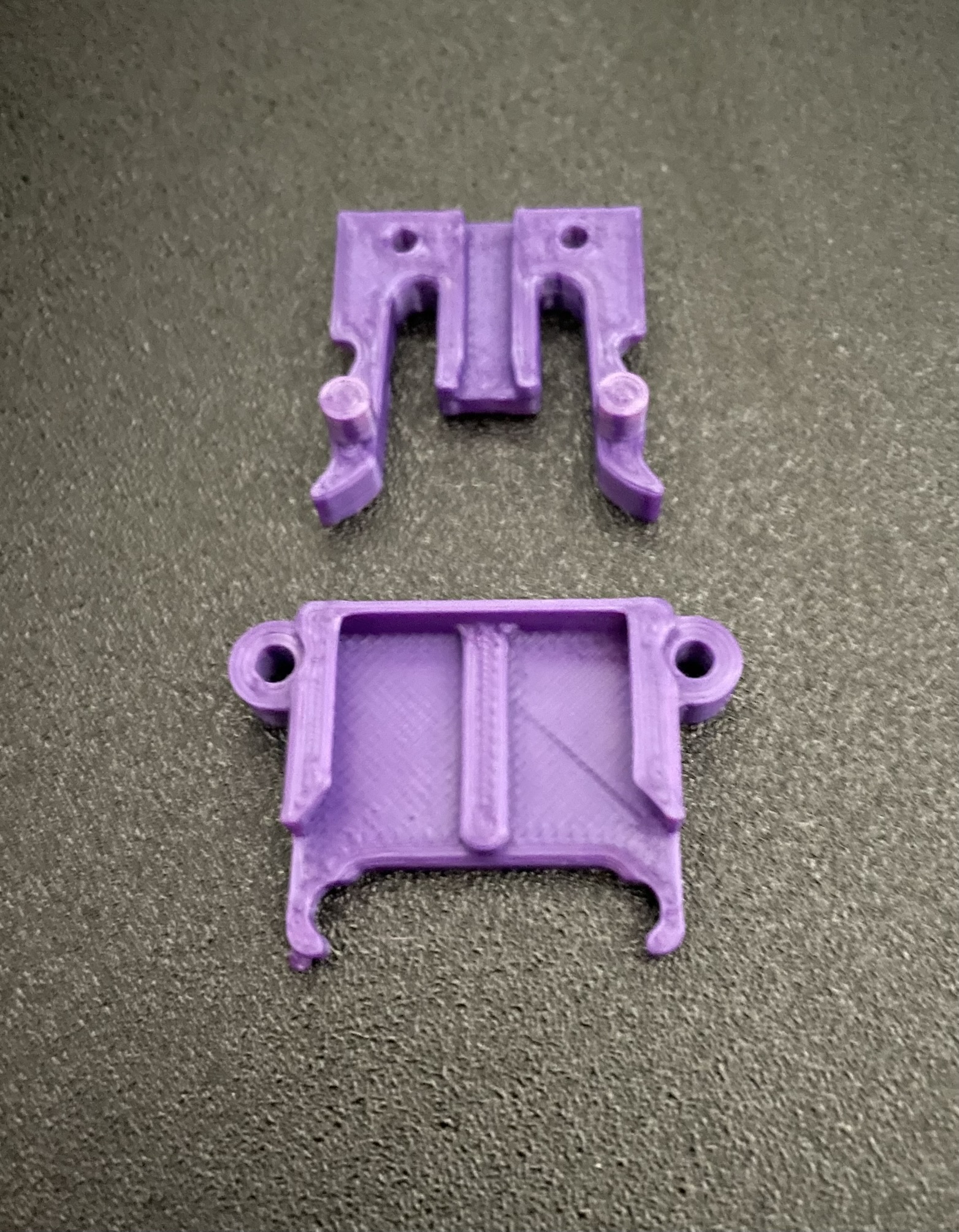

Tui không có con ốc nào để gắn cái đế vô cái đầu in hết nên tui dời nó qua chỗ khác, xài lại được ốc cũ luôn.
À, với lại tui cũng sửa lại cái kẹp ADXL cho nó vừa với cái bo mạch ADXL345 trần có hàn sẵn chân pin luôn nha.
Tui in 2 món này bằng PLA, độ dày lớp là 0.2mm, không cần support.
ADXL345
Bạn có thể gắn bo mạch này trực tiếp vô và dùng cho input shaping qua cổng USB-C ở dưới với sơ đồ chân như sau:
ADXL345
USB-C
VCC
VCC
GND
GND
D-
SDA
D+
SDO
CC
SCL
SBU
CS
Cổng này nó đối xứng nên bạn xài 1 bên A hoặc B, hoặc cả 2 bên đều được hết nha!
Lưu ý: Trước khi bạn cắt dây USB-C, đa số dây sạc chỉ có 4 hoặc 5 lõi thôi. Nếu bạn không muốn hi sinh dây Thunderbolt thì cách tốt nhất là xài kèm với breakout board và một đoạn dây mạng.
