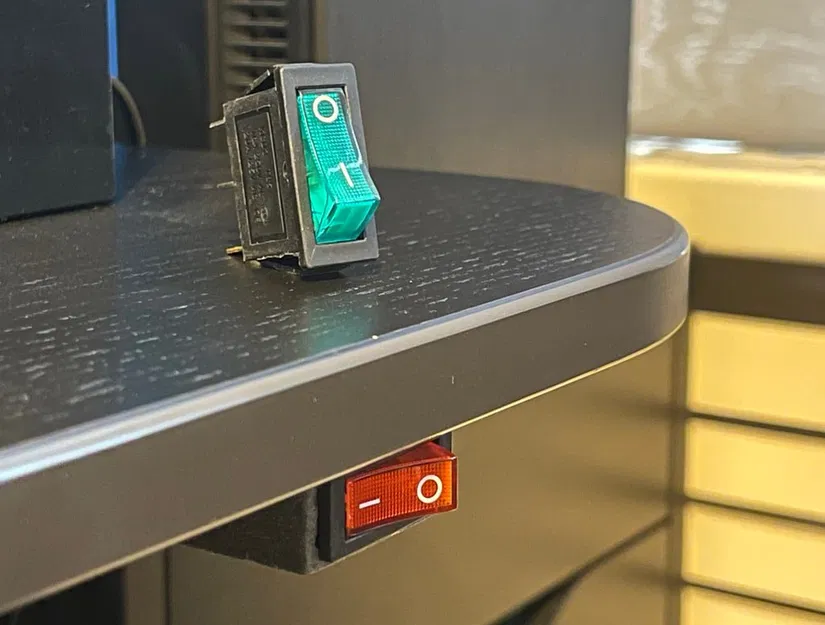

Hộp gắn công tắc KCD3 dưới bàn (phiên bản đơn và đôi)

Tui bực mình với mớ dây nhợ lằng nhằng với ổ cắm nối dài quá nên tui chế ra cái 'hộp' này để gắn công tắc bập bênh KCD3 dưới bàn làm việc. Cách này giúp tui bật tắt thiết bị (như màn hình máy tính, loa) dễ dàng hơn.

Cập nhật: Tui cũng làm thêm phiên bản cho 2 công tắc. Sắp tới sẽ có phiên bản cho 4 công tắc trên trang cá nhân của tui nha.

Lỗ khoét đủ rộng để vừa khít với công tắc bập bênh kích thước 10.4mm x 30.4mm (làm bóp lò xo lại) (thường gọi là KCD3). Có lần tui mua công tắc KCD3 có kích thước hơi khác một chút. Mọi người nhớ đo công tắc của mình nha (làm bóp lò xo lại khoảng ⅔) rồi điều chỉnh tỉ lệ mô hình cho phù hợp nha!

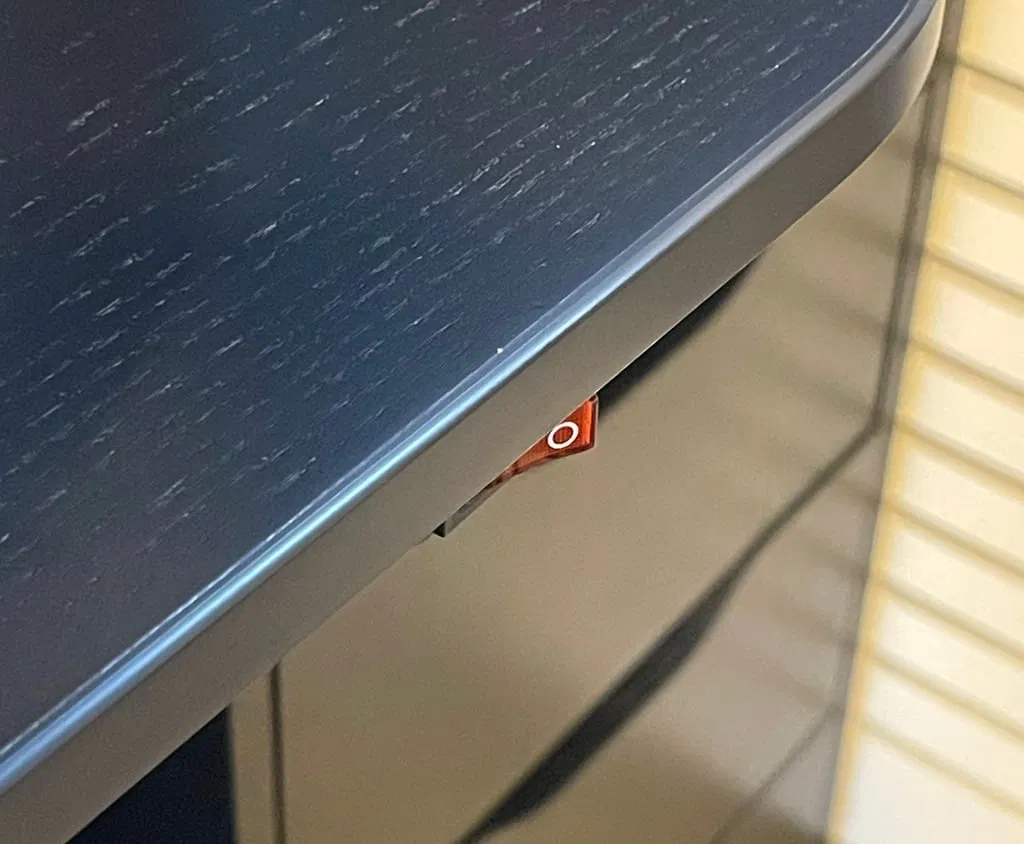

Bạn có thể lắp nó ở vị trí thụt vào tùy thích. Tui lắp sao cho nhìn từ trên mặt bàn xuống không thấy, nhưng khi ngả lưng ra thì thấy được.

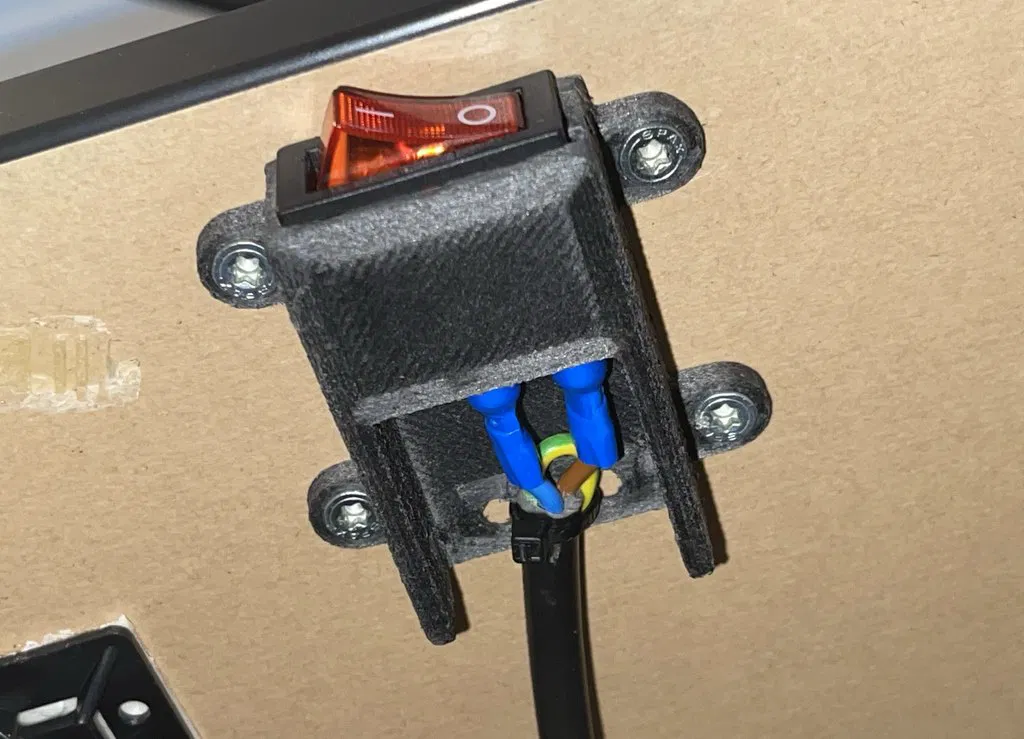

Tui có thêm lỗ khoét âm vít (tui dùng vít T-20 Spax, ngắn hơn độ dày mặt bàn chút xíu), nhưng bạn cũng có thể dùng keo dán hoặc bất kỳ vật liệu cố định nào khác. Tui cũng có thêm mẫu không có lỗ vít.

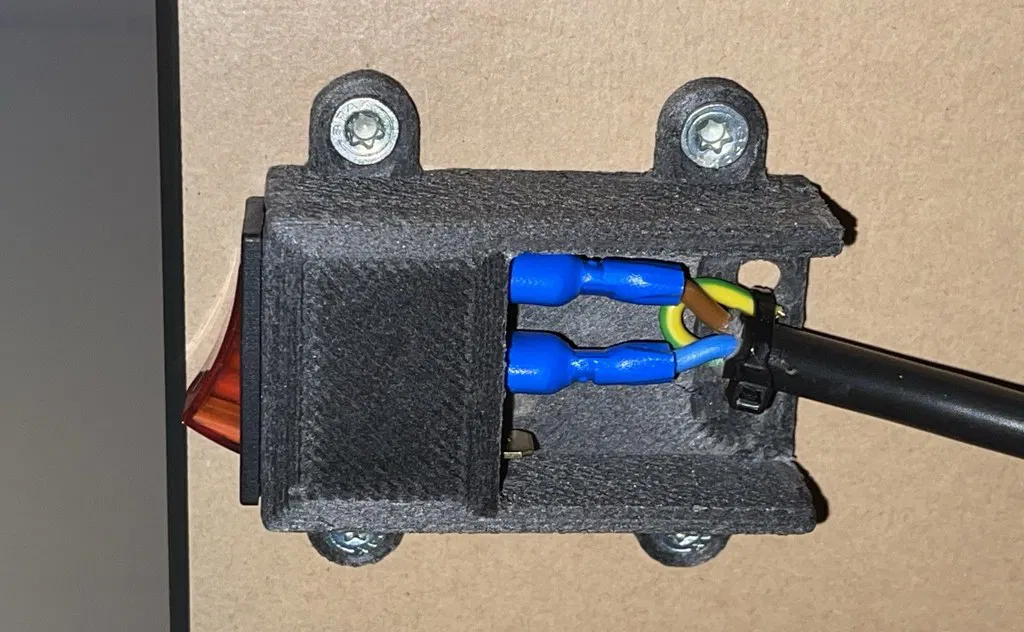

Các lỗ ở mặt sau của đế gắn nên được dùng để giữ dây cáp bằng dây rút (zip tie), và tấm che phải đủ dài để các đầu nối không bị lộ ra ngoài và không thể chạm vào được.

Mẹo nhỏ: Nên luồn dây qua hộp và nối dây vào công tắc trước khi bạn lắp công tắc vào hộp.

Hy vọng nó giúp bạn có một không gian làm việc gọn gàng hơn và cho tui biết nếu bạn có bất kỳ cải tiến hay đề xuất nào nha :)

CẢNH BÁO - Điện áp và dòng điện xoay chiều rất nguy hiểm. Đừng tự ý sửa chữa điện nếu bạn không có chuyên môn. Thiết kế này và vật liệu in 3D chưa được phê duyệt, vì vậy hãy sử dụng có nguy cơ của riêng bạn. Bằng cách tải xuống, bạn chấp nhận mọi trách nhiệm về việc sử dụng, lạm dụng và mọi hậu quả liên quan!

Cài Đặt In

Hỗ Trợ (Supports):

Có

Độ Đầy (Infill):

20%

Chất Liệu (Filament):

PETG

Lưu Ý:

Bạn có thể dùng bất kỳ loại nhựa rắn nào và độ đầy nào bạn thích, đối với tui thì PETG và 20% là đủ.

Về hướng in:

Tui đã xoay và in phiên bản có lỗ vít sao cho bề mặt tiếp xúc với mặt bàn nằm trên mâm in. Điều này có nghĩa là bạn cần loại bỏ phần hỗ trợ trong khoang chứa công tắc (bằng kìm mũi nhọn hoặc Dremel chẳng hạn) và bên dưới các lỗ giữ dây. Việc loại bỏ các hỗ trợ cứng trong khoang chứa công tắc hơi khó chịu, vì vậy hãy dùng hỗ trợ dạng cây (tree supports) hoặc bất cứ thứ gì dễ loại bỏ, hoặc:

Bạn cũng có thể xoay nó sao cho mặt trước (lỗ công tắc) tiếp xúc với mâm in. Khi đó, chỉ cần hỗ trợ cho các lỗ vít (ví dụ: hỗ trợ dạng cây), giúp việc loại bỏ vật liệu hỗ trợ dễ dàng hơn, nhưng làm cho các lỗ vít yếu đi một chút. Nếu bạn in phiên bản không có lỗ vít, để gắn bằng keo chẳng hạn, tui khuyên dùng cách xoay này (tui đã xoay sẵn STL cho bạn rồi). Tùy thuộc vào độ bám dính của mâm in, tui khuyên bạn nên thêm một lớp viền (brim) khi in theo chiều 'đứng' này!
