Vỏ Sofle v2 có Nắp Nam Châm

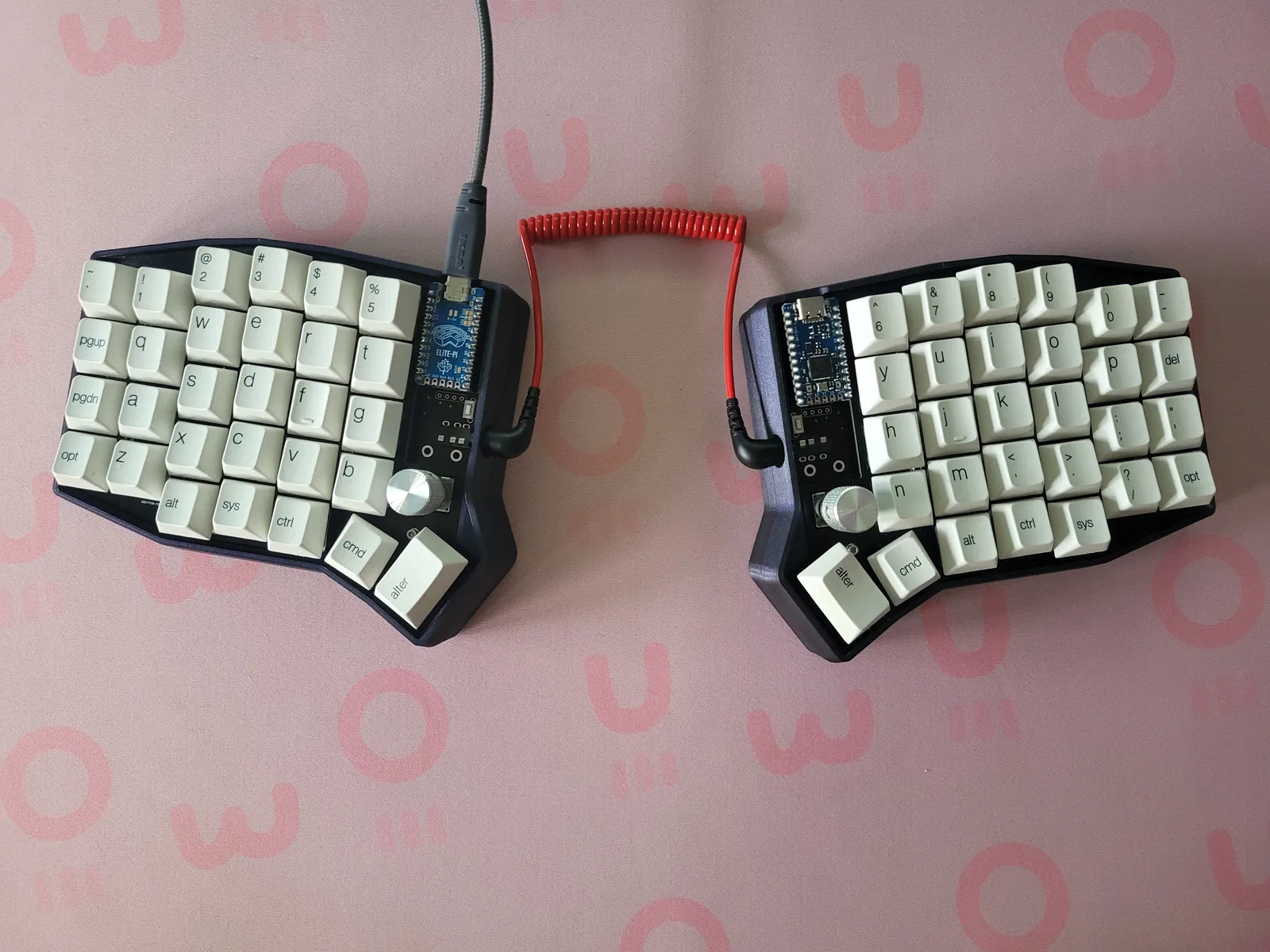

Một bộ vỏ cho bàn phím Sofle v2 có nắp đính kèm bằng nam châm và chân nghiêng. Cái này thay thế cho phần dưới của PCB/đáy của bộ vỏ Sofle thông thường.

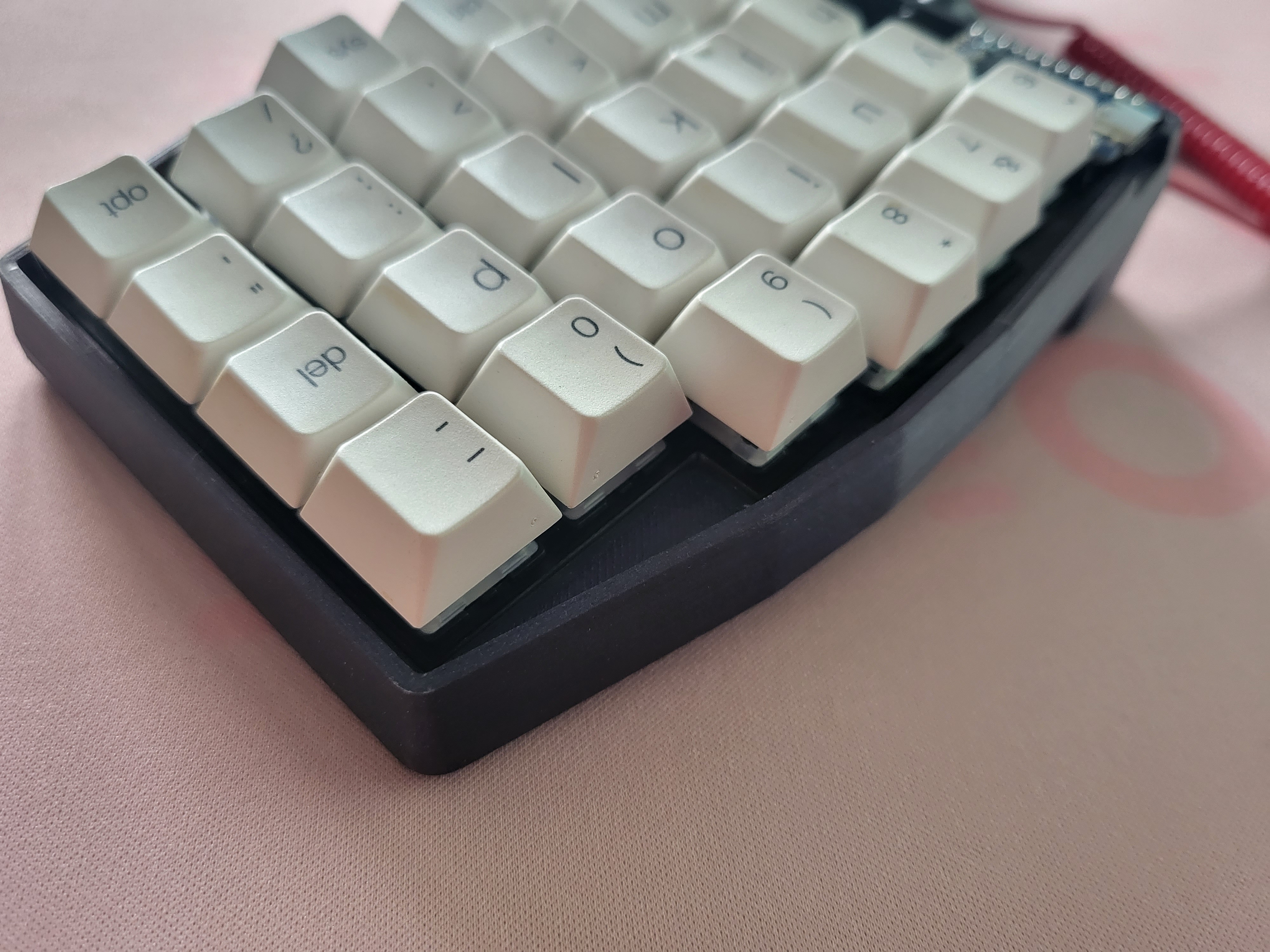

Tui cố gắng giữ cho phần vỏ càng thấp càng tốt.

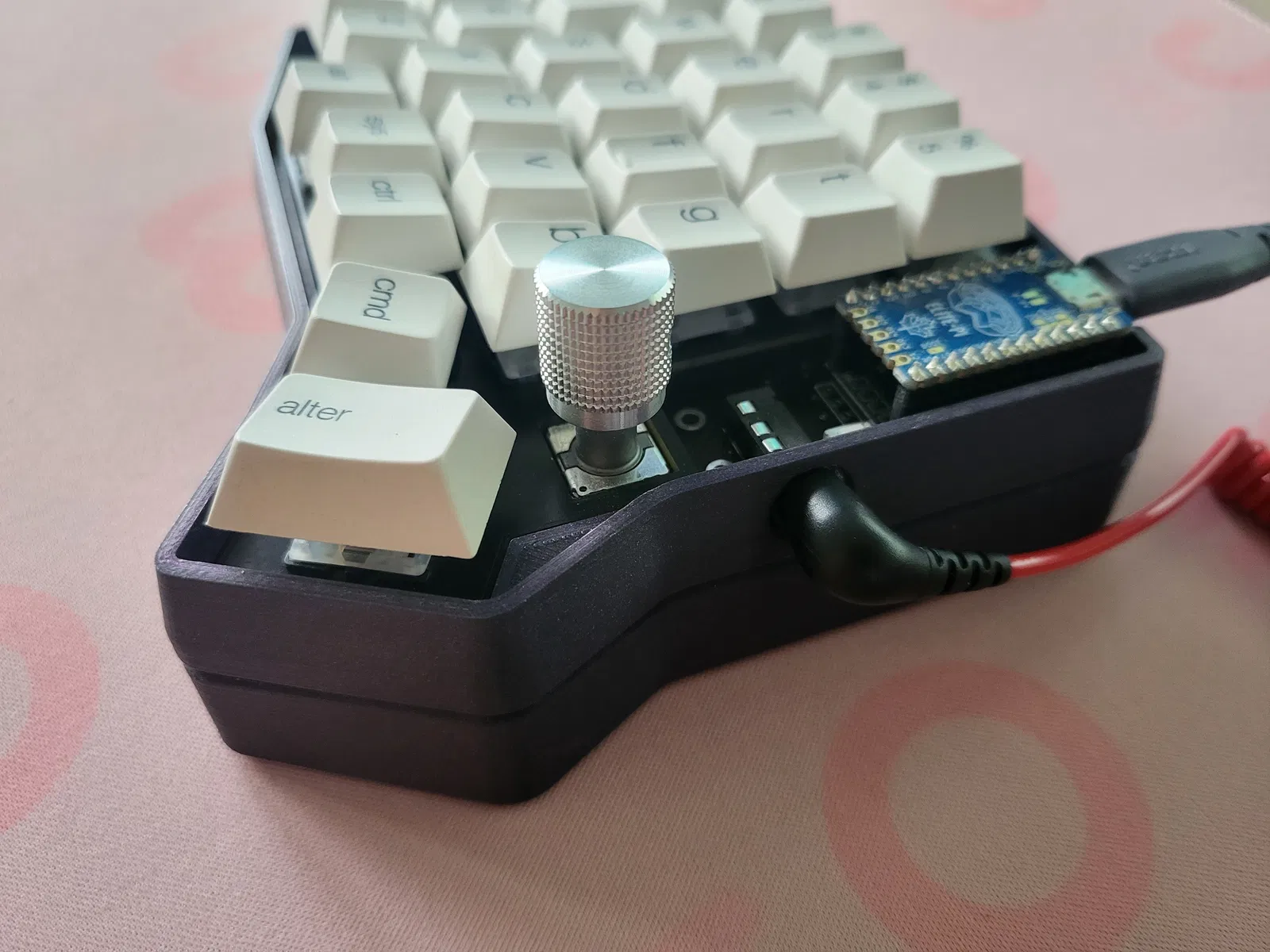

Phần nắp được thiết kế cho các núm xoay encoder tương đối cao và có thêm một phần khoét (để chúng không bị cao hơn nữa).

In ấn

Các nửa vỏ

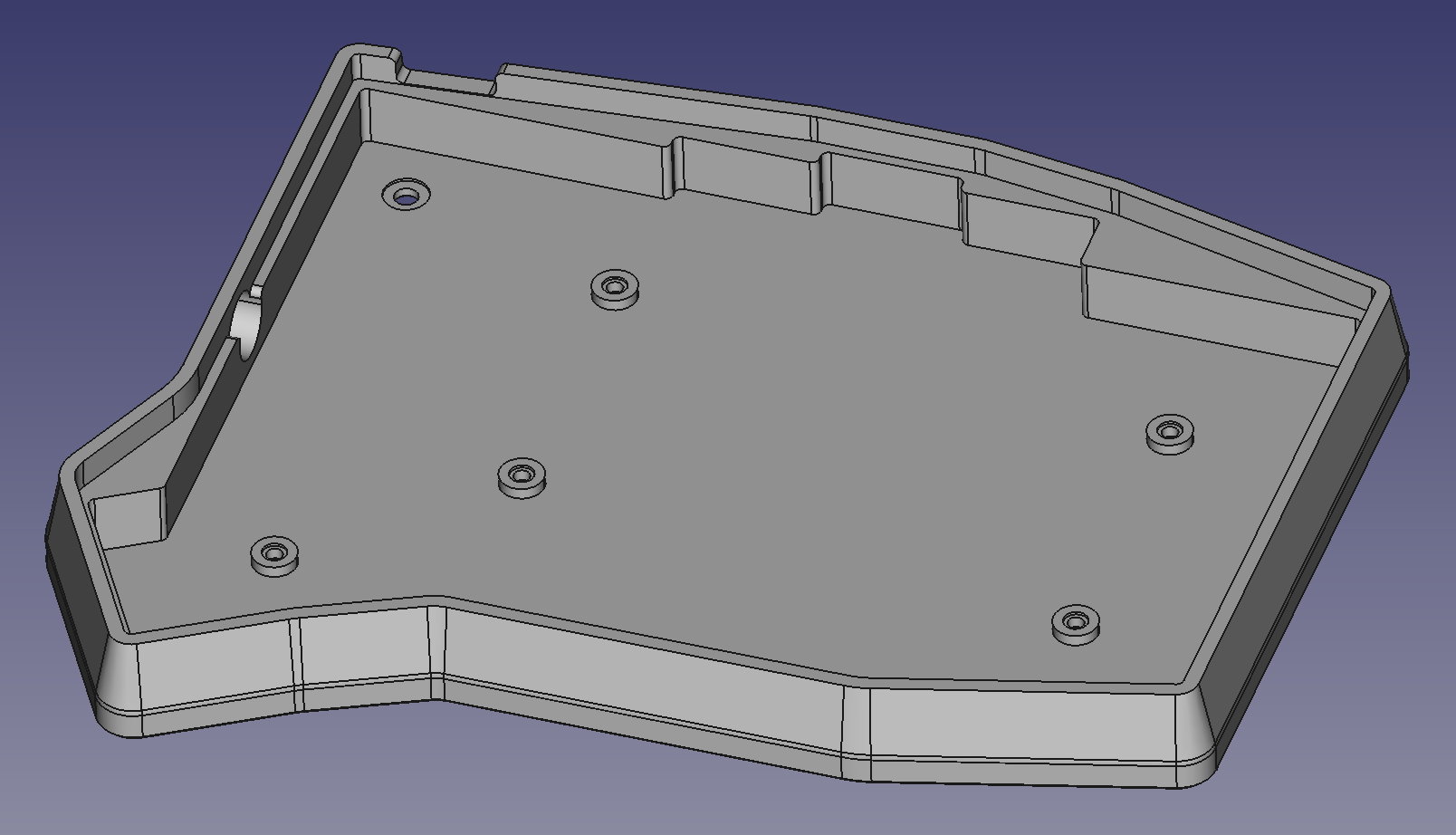

Hai nửa vỏ có thể in như bình thường. Hai phần này không đối xứng! Cổng AUX bên trái thấp hơn một chút so với bên phải.

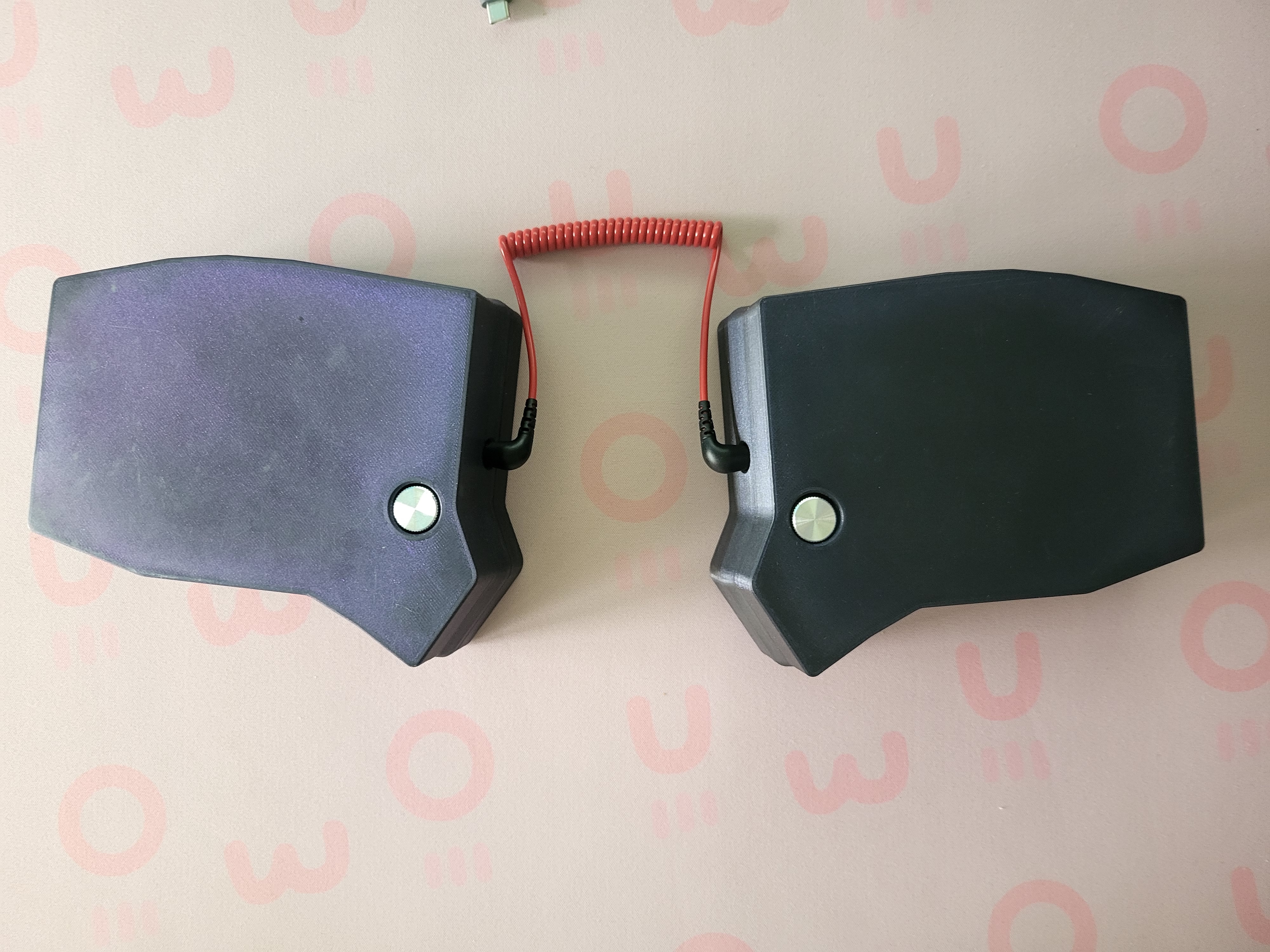

Nắp

Phần nắp cần được in úp xuống.

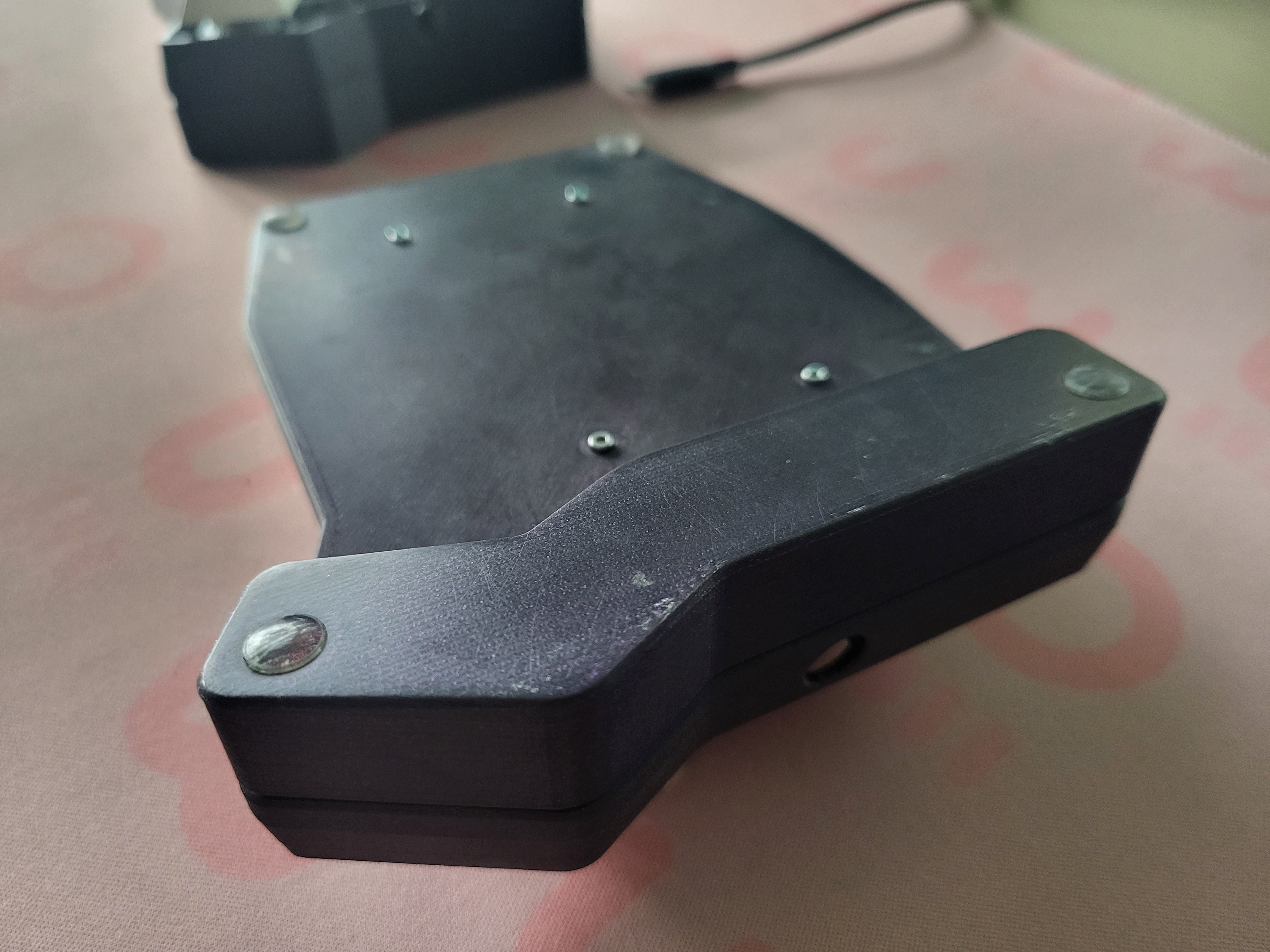

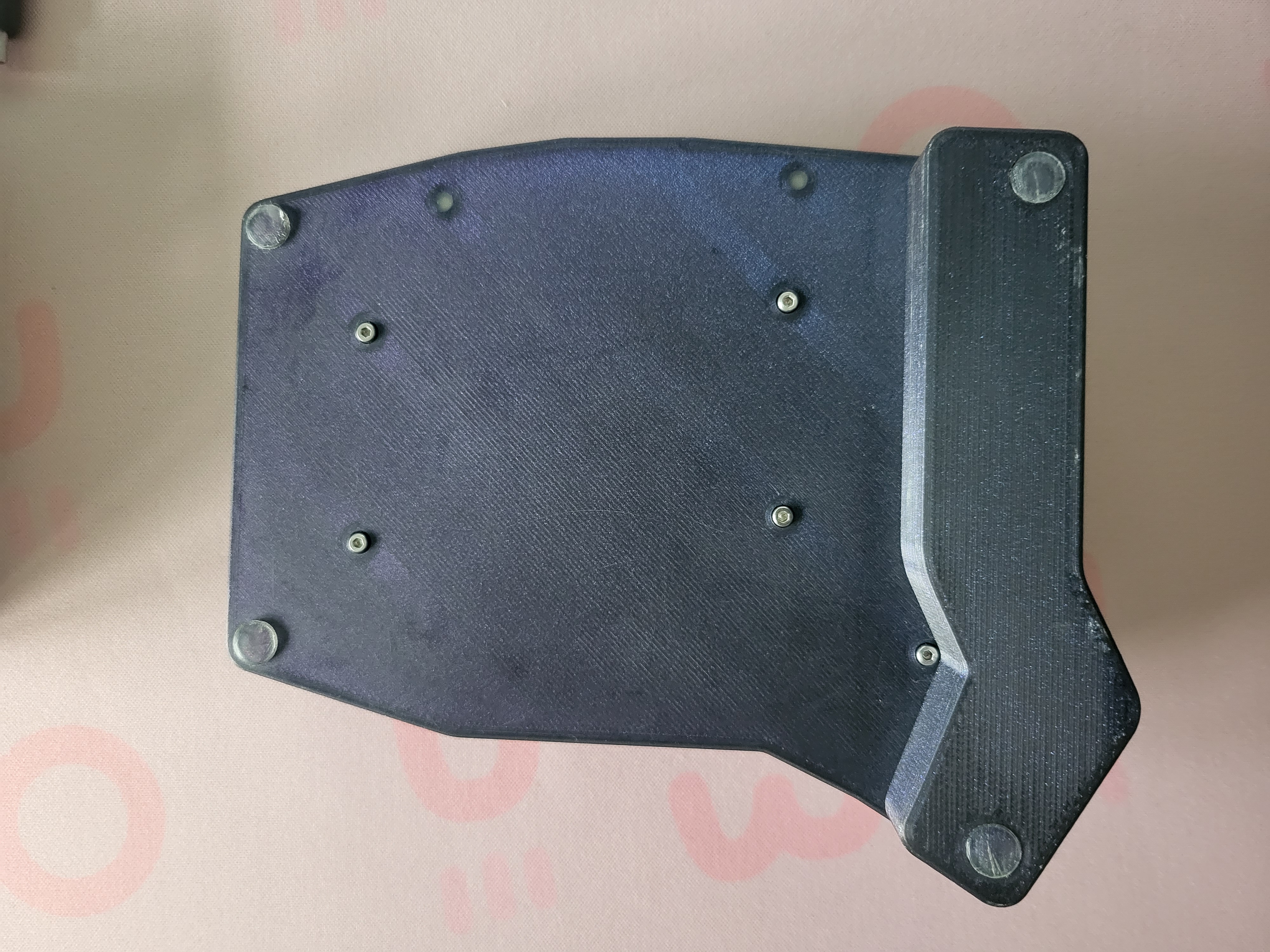

Chân đế

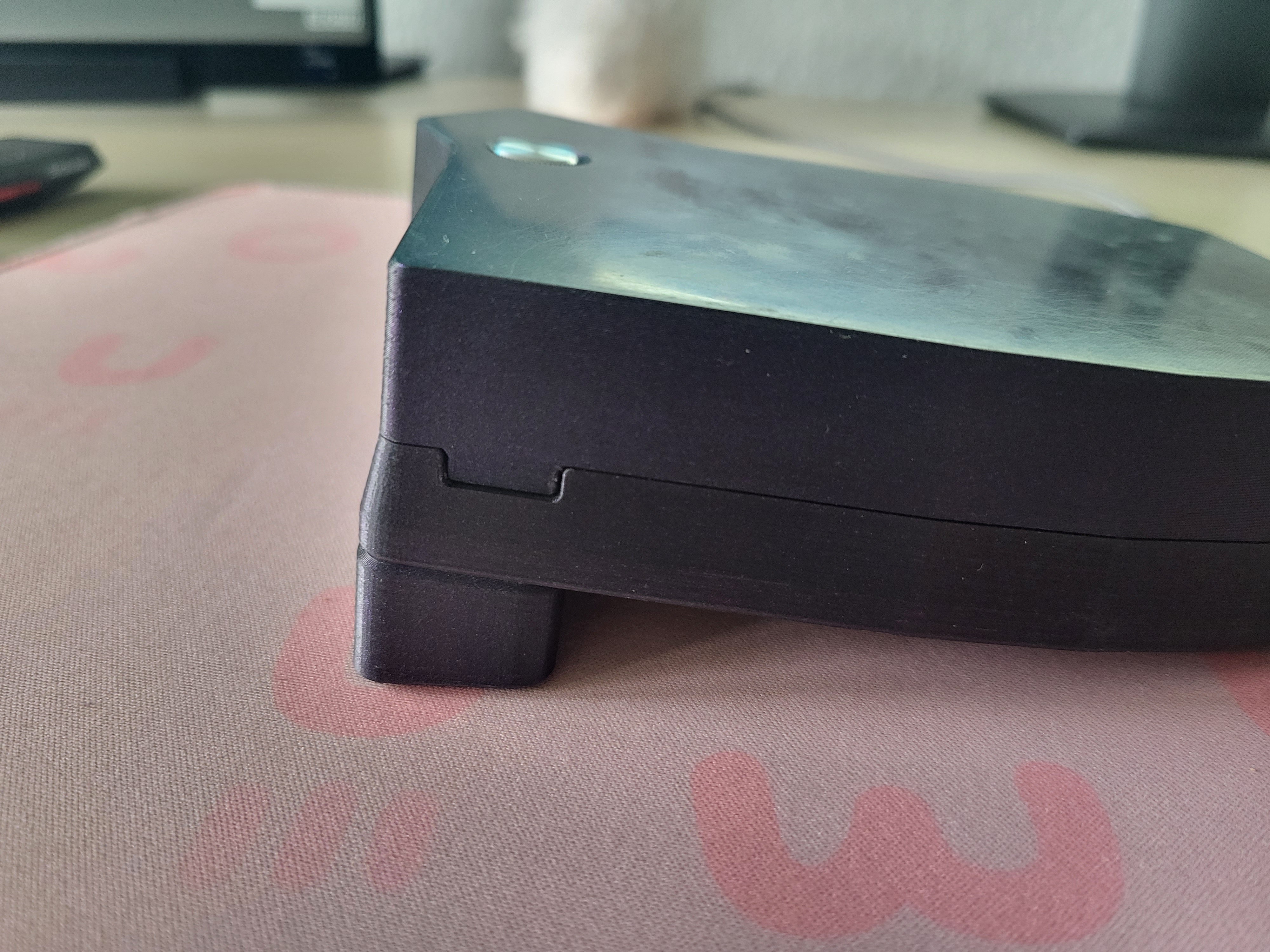

Tui khuyên bạn nên in phần chân đế sao cho phần khoét cho miếng đệm cao su hướng lên trên (lỗ vít hướng xuống khay in). Ngoài ra, tui khuyên nên đặt chiều cao lớp là 0.1mm cho phần nghiêng nông (ít nhất là cho phần cao nhất của trục Z).

Lắp ráp

Phần chân đế cần được gắn vào vỏ trước, vì chúng được bắt vít từ bên trong vỏ. Sau đó, PCB sẽ che đầu vít.

Nam châm được dán bằng keo epoxy hai thành phần. Tui khuyên bạn nên dùng tăm để đẩy chúng vào hết cỡ ở nửa dưới. Ở nửa trên, hãy đẩy nam châm vào sao cho chúng bằng phẳng với bề mặt. Nếu đẩy sâu hơn sẽ làm giảm lực hút của nam châm giữ hai nửa lại với nhau.

Vặn các ốc đệm vào bằng vít từ đáy vỏ. Tui thấy dễ dàng hơn khi đặt bộ PCB lên trên các ốc đệm và vặn từ trên xuống.

Linh kiện cần thiết

• *Ốc đệm 106mm** Phần vỏ này thấp hơn đáng kể so với bộ vỏ PCB gốc. Cạnh trên của PCB sẽ chỉ thẳng hàng đúng nếu bạn sử dụng ốc đệm 6mm.
• *20Vít M2x4 đầu trụ** Do sử dụng ốc đệm ngắn hơn, vít cũng cần ngắn hơn một chút

Linh kiện tùy chọn

• *4Vít 2.8x[5-13]** Các loại vít này (kim loại tấm/gỗ/nhựa nhiệt) dùng để nối phần chân đế với vỏ. Sử dụng vít đầu tròn hoặc đầu thấp khác, để không cấn PCB
• *8Miếng đệm cao su 8mm** Miếng đệm/chân cao su nhỏ đặt ở các góc của vỏ. Miếng đệm càng mỏng thì vỏ càng thấp. Phần khoét trên chân đế của vỏ được thiết kế cho đường kính 8mm.
• *12Nam châm hình trụ 3x8mm** Nam châm để giữ nắp. Càng mạnh càng tốt.
• Mút xốp dày 2mm & 3mm để giảm chấn Bạn có thể cắt mút xốp để đặt giữa PCB và vỏ (2mm) và giữa các PCB (3mm) nếu muốn.

Hậu xử lý

Phần khoét lỗ vít có một lớp liền khối để đỡ khi in. Bạn có thể loại bỏ nó bằng mũi khoan hoặc có thể chỉ cần đẩy vít xuyên qua.
