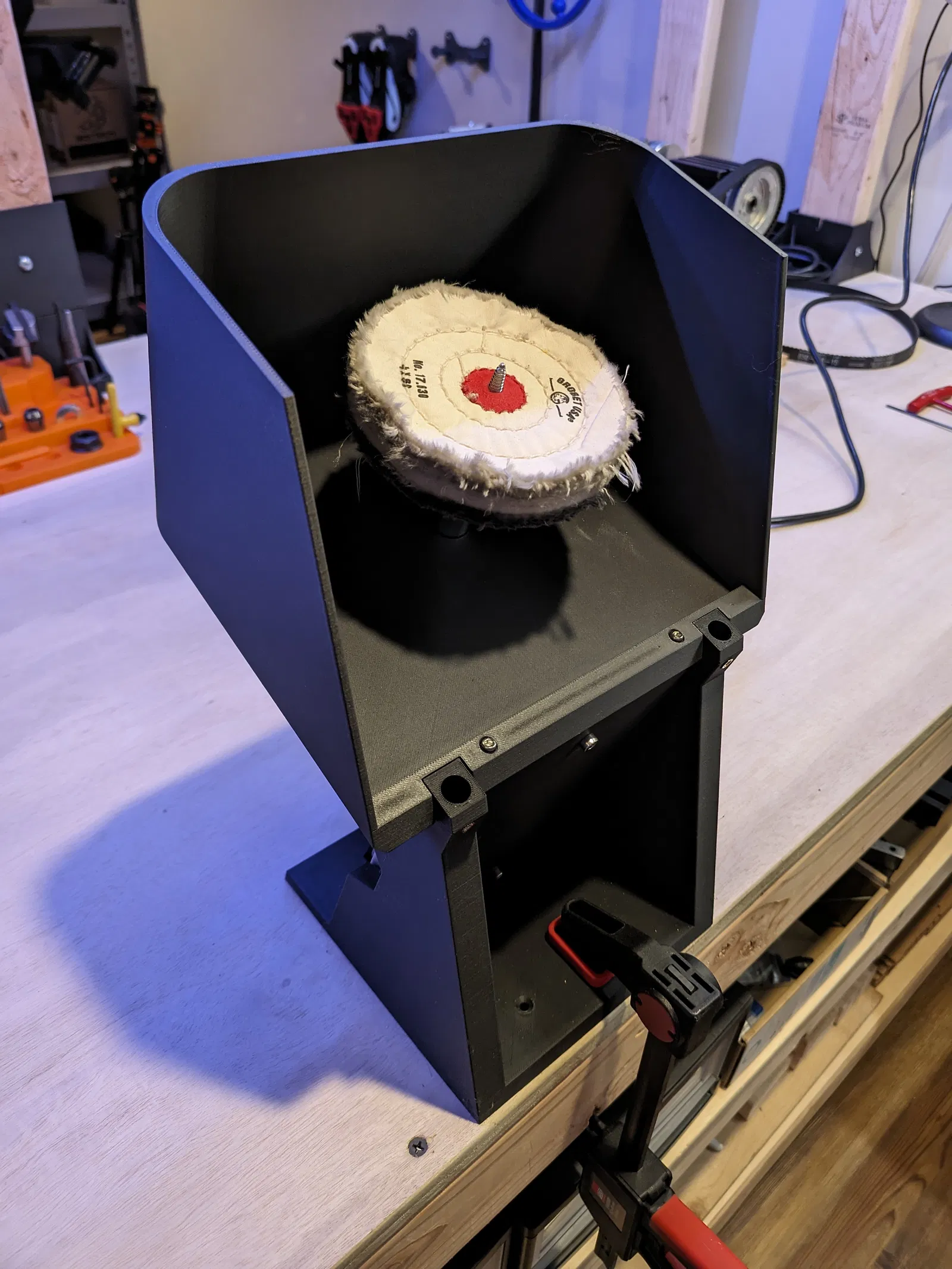

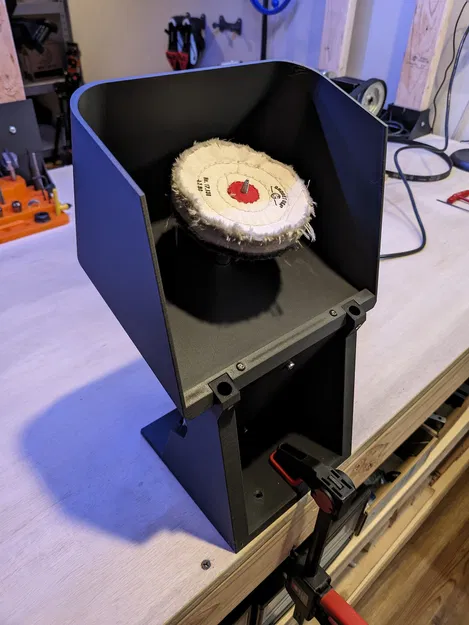

Chuyển Đổi Split Lap

Chuyển đổi một máy đánh bóng để bàn thông thường thành máy split lap để đánh bóng đồ trang sức hoặc đồng hồ.

Ngoài ra, nếu bạn in đĩa mài và gắn đĩa chà nhám phẳng vào trục chính, bạn có thể thực hiện một số thao tác mài nhỏ. Vì làm bằng nhựa và sử dụng vít định vị nên nó không tương đương với một máy mài chuyên dụng nhưng có thể hoàn thành công việc trong trường hợp khẩn cấp.

Tôi đã thiết kế bộ chuyển đổi này để hoạt động với trục có đường kính tiêu chuẩn 16mm và các bánh xe có đường kính 3 inch. Bạn có thể sử dụng các bánh xe lớn hơn nhưng chúng có thể hơi chật trong vỏ bảo vệ.

Tôi cũng đã bao gồm các tệp STEP nếu bạn có động cơ khác và cần cập nhật vị trí của các điểm gắn, lỗ trục, v.v.

Để lắp ráp bộ này, bạn cần:

• Máy đánh bóng để bàn - Tôi đã mua cái này - Amazon
  • Nếu bạn có mẫu khác, tôi đã bao gồm các tệp STEP để bạn có thể sửa đổi cho phù hợp với máy của mình.
• 4 - Bu lông M3 x 10mm
  • 2 để cố định trục đĩa mài vào bộ phận và 2 cái được sử dụng làm vít định vị cho đĩa mài
• 6 - Chèn nhiệt M3
  • 2 cho đĩa mài
  • 2 cho trục đĩa mài trên thân chính
  • 2 để gắn tấm chắn/vách ngăn vào thân máy
• 2 - Bu lông M3 x 12mm
  • Gắn tấm chắn/vách ngăn vào thân chính
• 2 - Bu lông M4 x 20mm
  • Gắn động cơ vào giá đỡ Split lap

Hướng dẫn lắp ráp:

1. Bắt đầu bằng cách sử dụng mỏ hàn hoặc công cụ phù hợp khác để lắp các chèn nhiệt M3 vào giá đỡ. Ban đầu, bạn chỉ cần hai cái ở trên cùng được sử dụng để bắt vít tấm chắn/vách ngăn vào thân chính.
   • Lưu ý: mặc dù bề mặt in này nằm ở một góc, hãy lưu ý rằng các bu lông vẫn đi thẳng lên và xuống
   • Bạn cũng có thể lắp 4 cái còn lại cho đĩa mài ở bước này nhưng chúng không cần thiết nếu bạn không có ý định sử dụng nó.
2. Lật động cơ của bạn và tháo hai bu lông giữ tấm màu đen.
3. Tháo trục ở bên trái (phía gần công tắc nguồn) trục này sẽ hướng xuống khi lắp và cần được tháo ra để có khoảng trống.

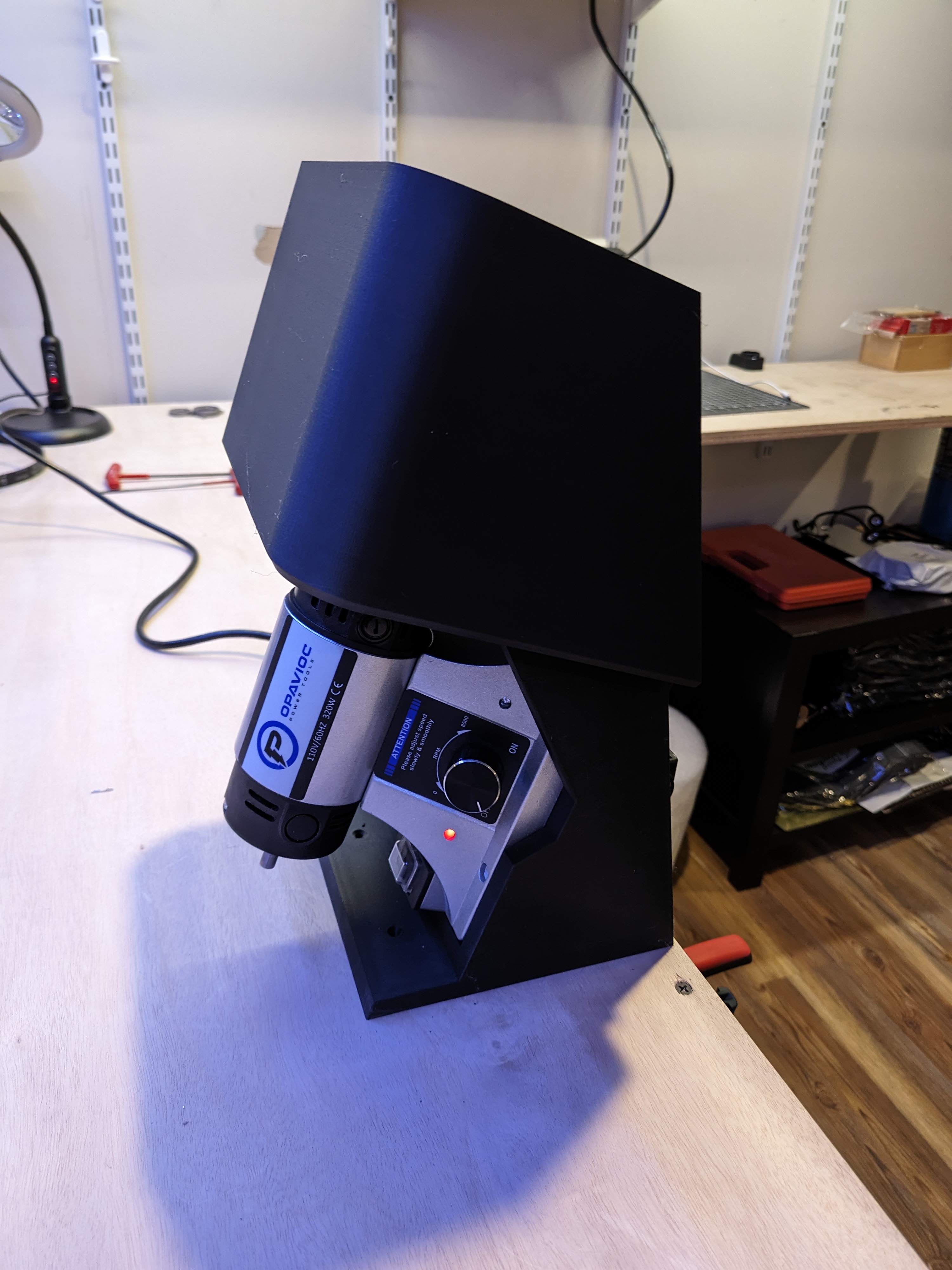

4. Đặt động cơ vào giá đỡ chuyển đổi với trục bên phải hướng lên sao cho công tắc nguồn nằm gần phía dưới và cố định bằng 2 bu lông M4 x 20mm. Bạn có thể cần lắc động cơ lên hoặc xuống khoảng 1mm để các bu lông thẳng hàng, tuy nhiên ở vị trí nghỉ, nó sẽ khá gần.
5. Hạ tấm chắn xuống thân chính, đảm bảo căn chỉnh trục của đĩa mài với lỗ trên tấm chắn và sau khi căn chỉnh và đặt đúng vị trí, hãy cố định vào thân chính bằng 2 bu lông M3 x 12mm.
6. Cố định Split lap vào bàn hoặc mặt bàn bằng phương pháp ưa thích của bạn
   1. Tôi đã thêm các lỗ ở đế để bạn có thể cố định bằng vít
   2. Phương pháp ưa thích của tôi như trong ảnh là cố định bằng kẹp vì nó ít vĩnh viễn hơn và dễ di chuyển sau khi bạn hoàn thành.
7. Gắn đĩa đánh bóng/chà nhám mong muốn vào trục của bạn và tận hưởng!

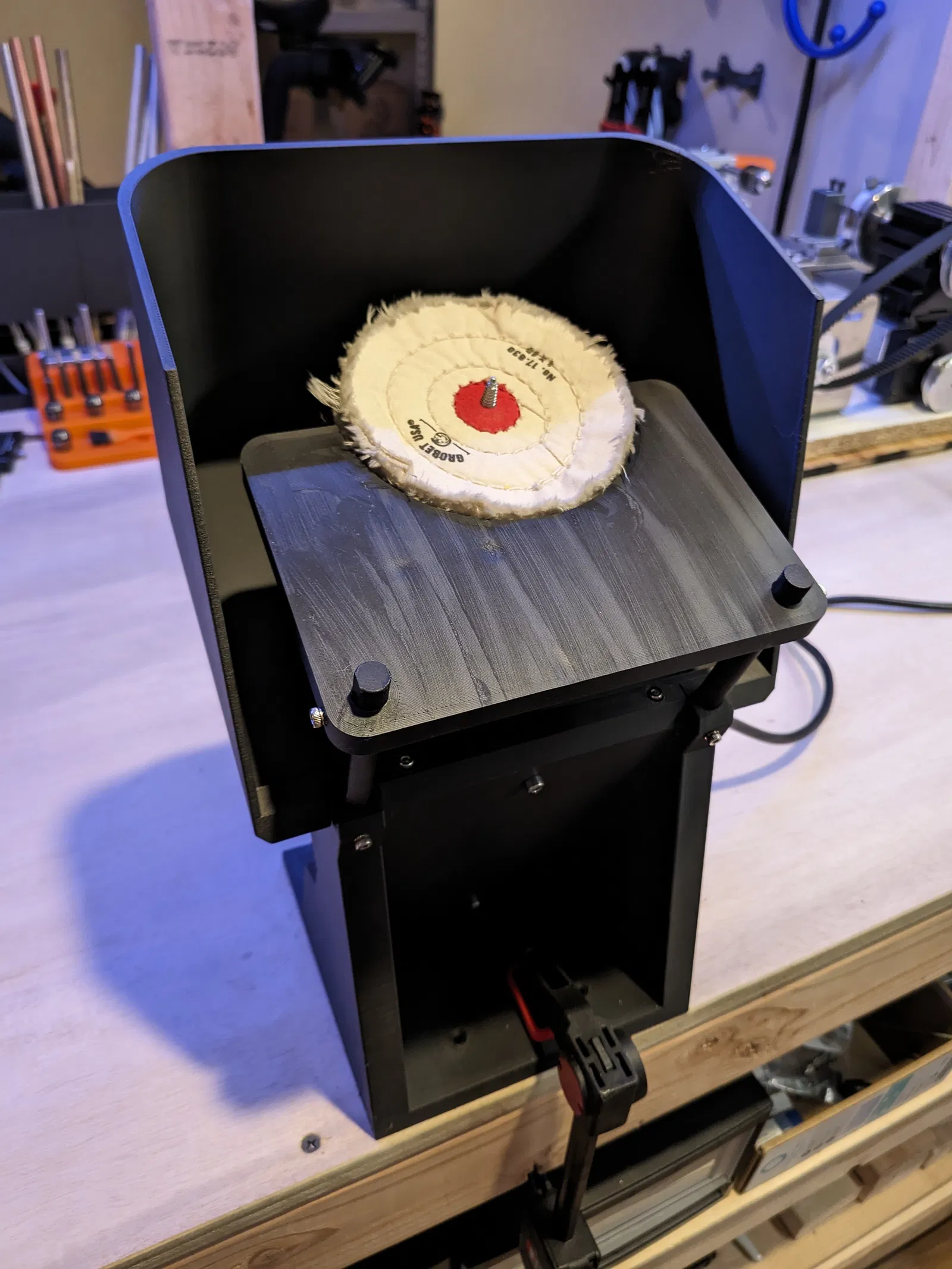

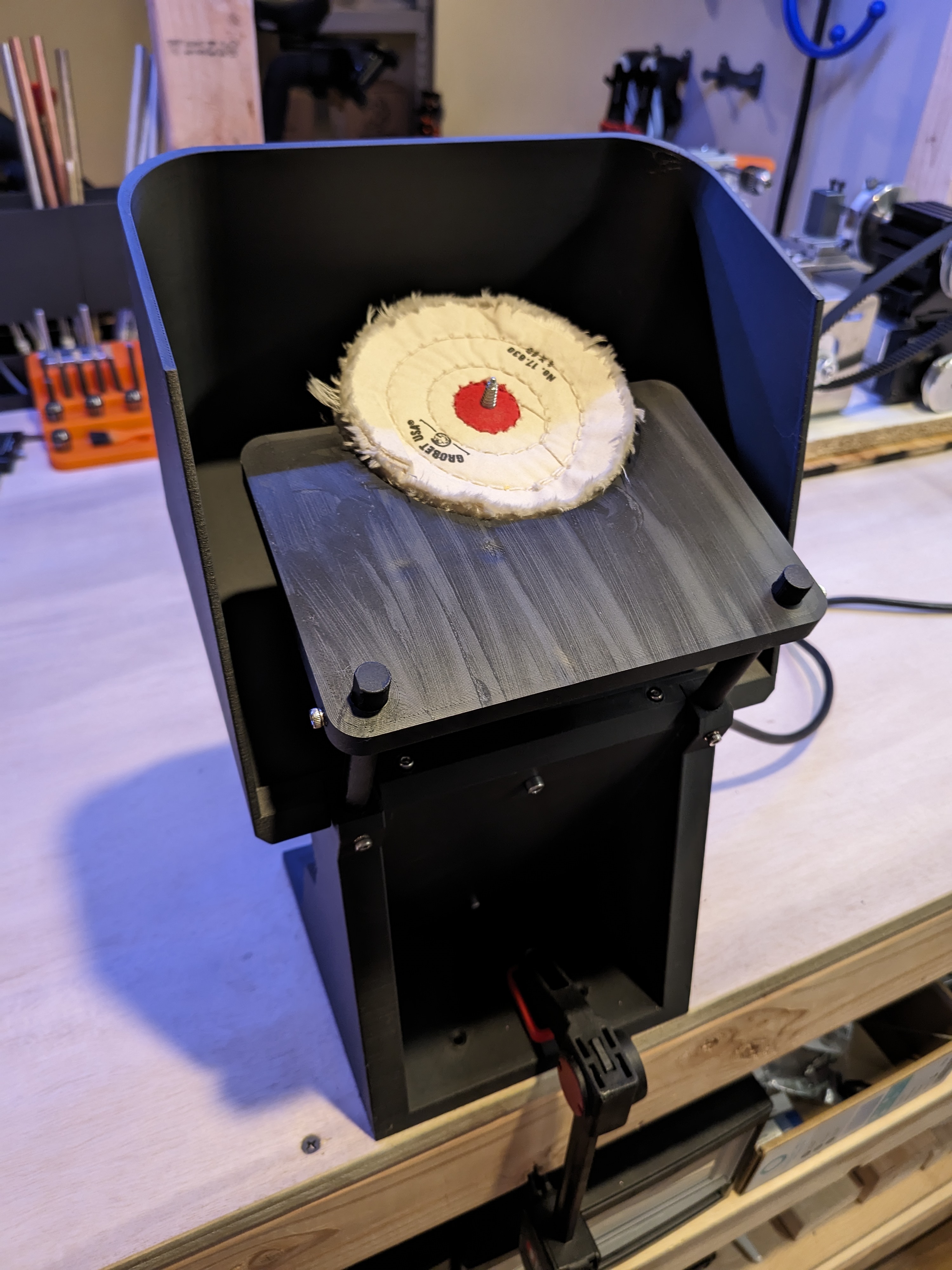

Tùy chọn (Đĩa mài):

1. Đặt các trục đĩa mài vào các lỗ ở các cạnh ngoài phía trên của máy, đảm bảo hướng cạnh phẳng của trục ra bên ngoài ở mỗi bên của máy. Sử dụng 1 bu lông M3 x 10mm ở mỗi bên để cố định các trục vào vị trí.
   • Lưu ý: Mỗi trục có một lỗ xuyên qua chúng. Các lỗ được dùng để nằm ở phía dưới của trục vì các bu lông cố định chúng chạy xuyên qua chúng. Nếu bu lông không vặn hoàn toàn vào thân máy, trục có thể bị xoay và bu lông có thể không chạy qua lỗ này.
2. Đặt đĩa mài lên các trục với các trục chạy qua các lỗ trên đĩa mài
   • Lưu ý: Phần cắt trên đĩa mài bị lệch tâm để căn chỉnh với trục chính, vì vậy bạn cần đảm bảo đặt đúng mặt xuống dưới để phần cắt căn chỉnh với bánh xe mài/đánh bóng của bạn
3. Di chuyển đĩa lên hoặc xuống để căn chỉnh với bánh xe và sau khi căn chỉnh, hãy khóa vào vị trí bằng các vít định vị M3 x 10mm ở phía ngoài bên trái và bên phải của đĩa mài. Khi được lắp đặt đúng cách, các bu lông sẽ bắt vít vào mặt phẳng trên các trục
