Thiết Bị So Sánh Cỡ Đạn Cartridge Comparator

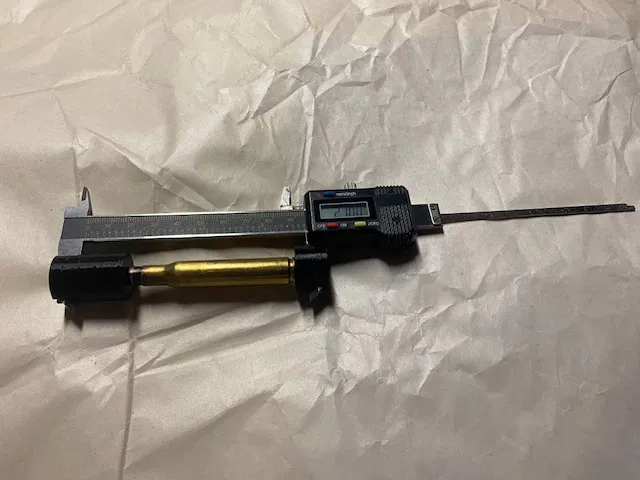

Bộ dụng cụ so sánh cỡ đạn này hoạt động giống như Bộ so sánh đạn Hornady Lock-n-Load và một bộ so sánh in 3D có chức năng tương tự có sẵn trên Etsy. Nó gắn vào mỏ kẹp thước cặp của bạn bằng nam châm để cho phép đo cỡ đạn từ đáy đến điểm trên phần ogive của đạn tương ứng với nòng súng ở vị trí tiếp tuyến. Phép đo này, không phải phép đo chiều dài tổng thể của cỡ đạn, xác định khoảng "nhảy" của đạn đến vị trí tiếp tuyến khi bắn, một thông số quan trọng để có độ chính xác.

Thiết kế này khác với các thiết kế khác ở chỗ "đầu" tiếp xúc với mũi đạn (ogive) không phải là hai mảnh mà là một mảnh duy nhất, trong khi thiết kế của Hornady bằng kim loại và sử dụng vít định vị để giữ hai mảnh lại với nhau và thiết kế của Etsy thì vặn chúng lại với nhau.

Tôi đã thiết kế theo cách này vì tôi không nạp đạn cho 7 hoặc 14 cỡ đạn khác nhau và do đó không cần sự linh hoạt của thiết kế hai mảnh. Bằng cách làm cho nó thành một mảnh, tôi in một cái cho mỗi cỡ đạn tôi nạp và điểm bất lợi duy nhất là tôi cần một nam châm cho mỗi đầu cỡ đạn thay vì chỉ một cho cả bộ. Vì tôi đã mua vài chục nam châm cho một dự án khác, nên điều này không gây bất lợi cho tôi.

Bao gồm các tệp .stl cho phần đầu của một số cỡ đạn cộng với một cái đe giúp giữ cỡ đạn trong thước cặp dễ dàng hơn. Tôi đã thiết kế sao cho khoảng cách giữa các mỏ kẹp thước cặp khi lắp các bộ phận so sánh là một inch, gần như độ chính xác của máy in có thể đạt được. Điều này đơn giản hóa việc đo lường khi sử dụng thước cặp cơ với mặt số hoặc thước cặp điện tử có thể được đưa về 0 khi lắp bộ so sánh.

Tôi đã thiết kế các bộ phận sao cho nam châm được lắp sau khi in xong thay vì lắp chúng trong khi in vì tôi sử dụng vòi phun vonfram cacbua có từ tính. Tôi có sẵn một lô nam châm 12x2mm nên tôi đã sử dụng chúng. Khi ra khỏi máy in, chúng vừa khít với lỗ nhưng tôi vẫn dùng một ít keo siêu dính khi lắp chúng. Các rãnh cho mỏ kẹp thước cặp cũng vừa khít khi ra khỏi máy in và tôi đã dùng một chiếc dũa phẳng để nới rộng chúng vừa đủ để có độ khít giúp căn chỉnh. Điều này có thể không cần thiết cho máy in của bạn.

Tôi đã đính kèm tệp thiết kế Fusion 360 để cho phép bạn tạo các bộ so sánh cỡ đạn khác. Đây là thiết kế tham số, vì vậy bạn chỉ cần thay đổi đường kính đạn trong bảng để cập nhật thiết kế. Bạn cũng có thể thay đổi kích thước nam châm, chuyển sang thiết kế nam châm in tại chỗ nếu muốn hoặc thực hiện bất kỳ thay đổi nào khác mà bạn cảm thấy phù hợp.

In các bộ phận với các rãnh hướng lên trên để không cần hỗ trợ. Nếu bản in của bạn bị hiện tượng chân voi ở lỗ, chỉ cần làm vát cạnh để đạt được đường kính chính xác.
