Đầu thay thế gậy Gopro (El Grande)

Chào các bạn Maker!

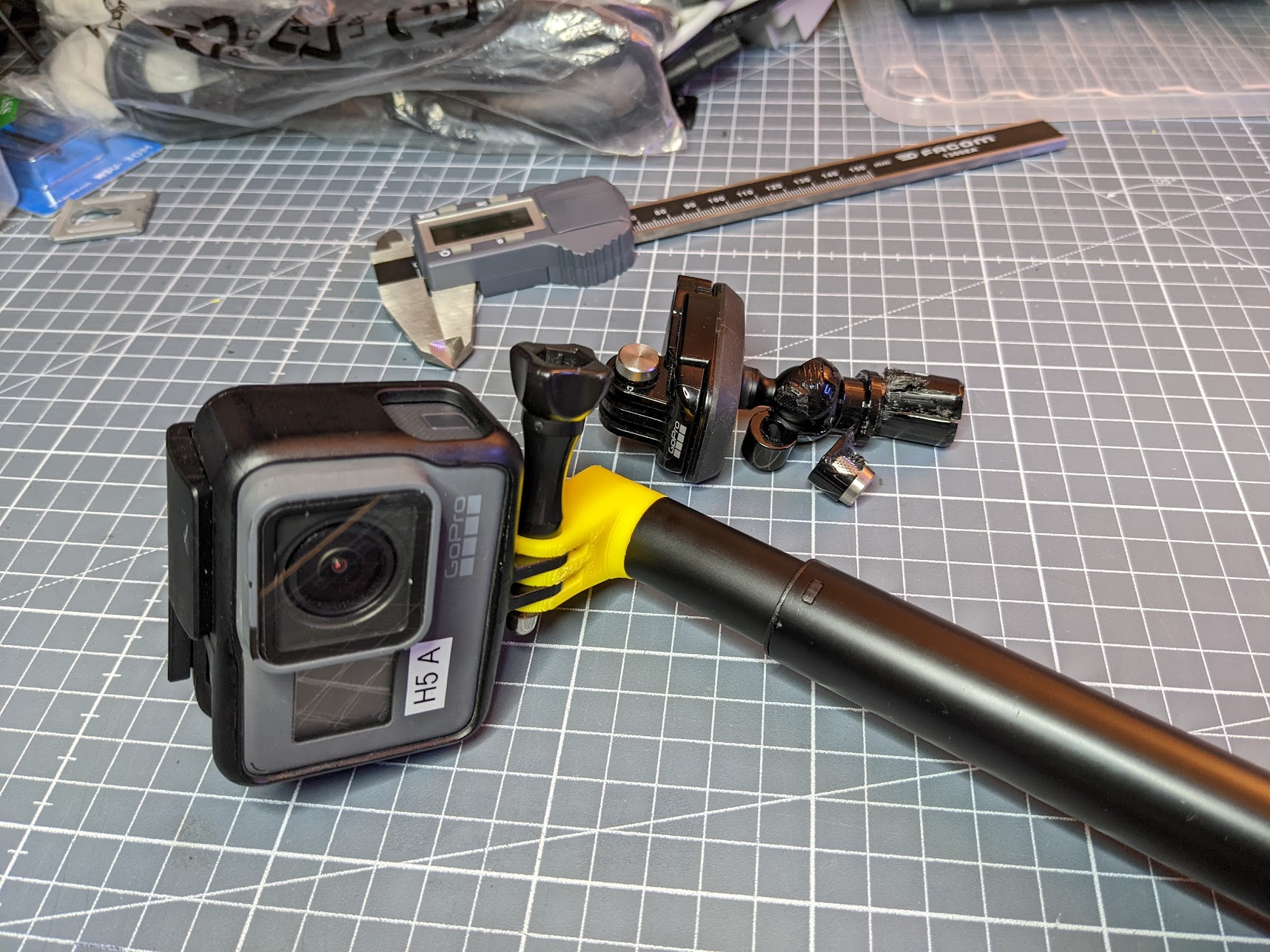

Cái khớp nối bi trên cây gậy El Grande Gopro yếu xì, làm bằng nhựa giòn dễ gãy lắm. Không có phụ tùng thay thế chính hãng mà cái đầu nó còn khó tháo ra vì nó đúc liền với ống. Gopro support chỉ bạn mua cây mới luôn… (thật đó!)

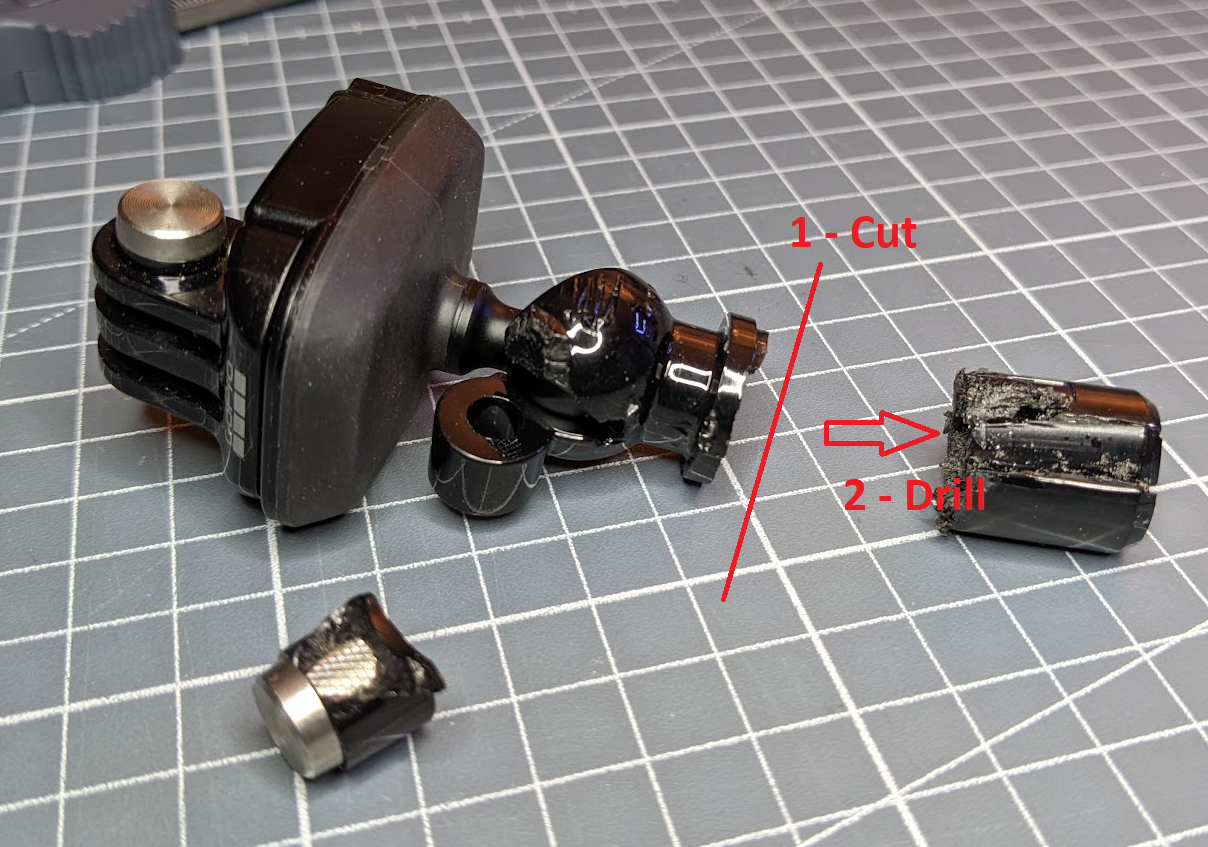

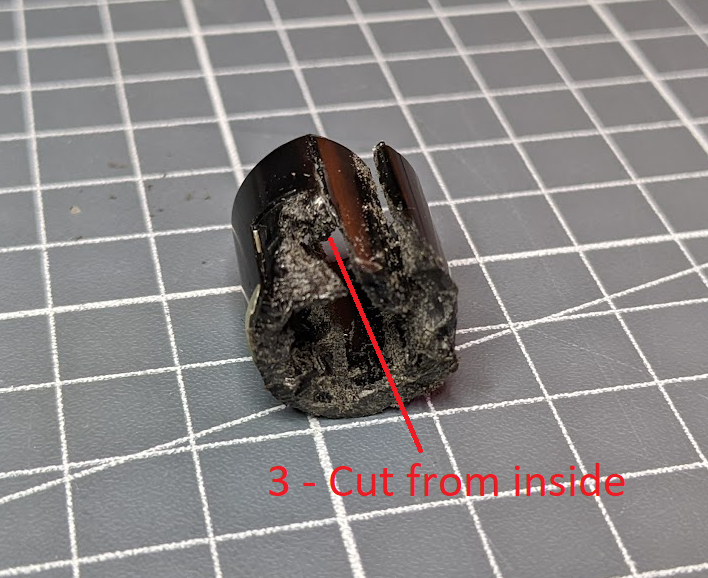

Để tháo cái đầu cũ ra, bạn phải cắt bỏ rồi khoan lỗ trên phần nhựa còn lại trong ống. Dùng lưỡi cưa sắt, bạn phải cắt dọc cái phần trụ nhựa còn lại từ bên trong ít nhất một bên rồi dùng kềm rút nó ra. (xem hình nha)

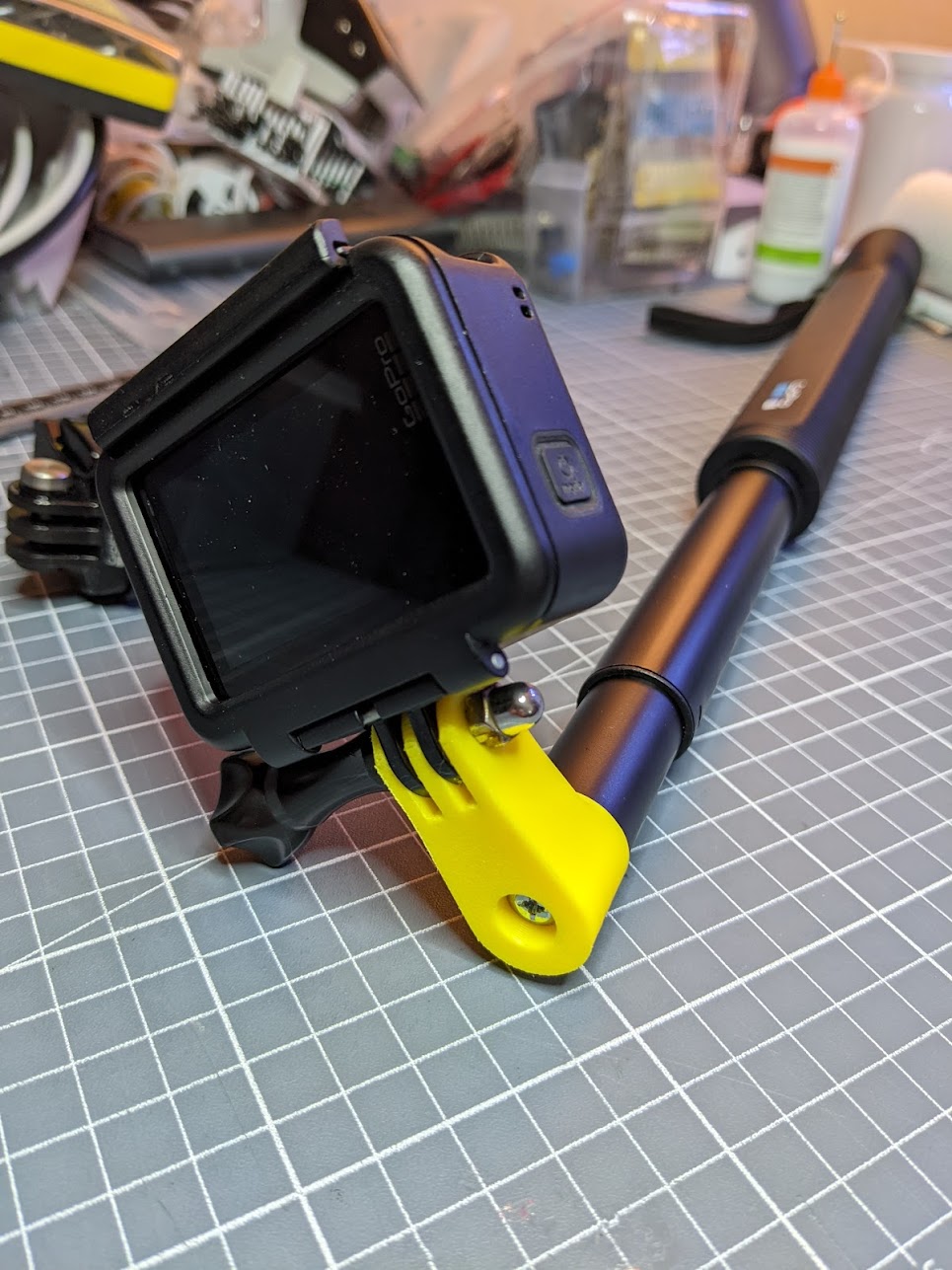

Cái đầu thay thế này đơn giản và nhẹ hơn cái đầu zin nhiều. Khác với cái zin, nó chỉ có một trục xoay thôi, nhưng mà bạn biết sao không, cổ tay mình xoay được cái kia mà! ;-)

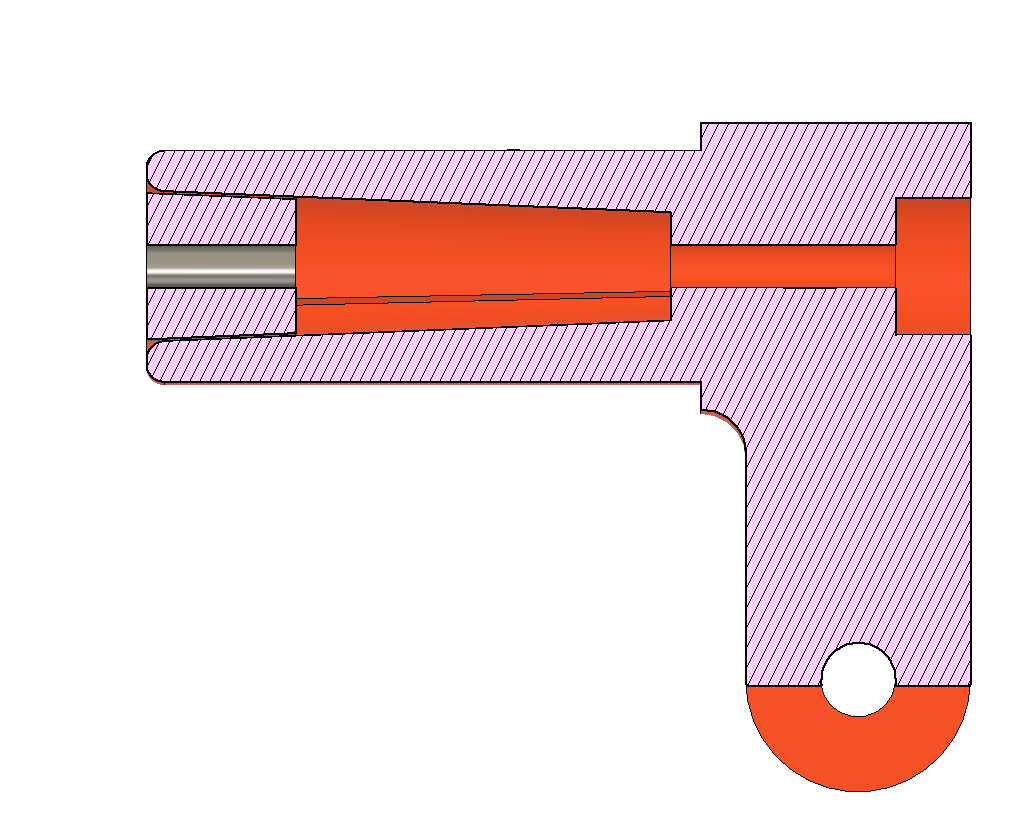

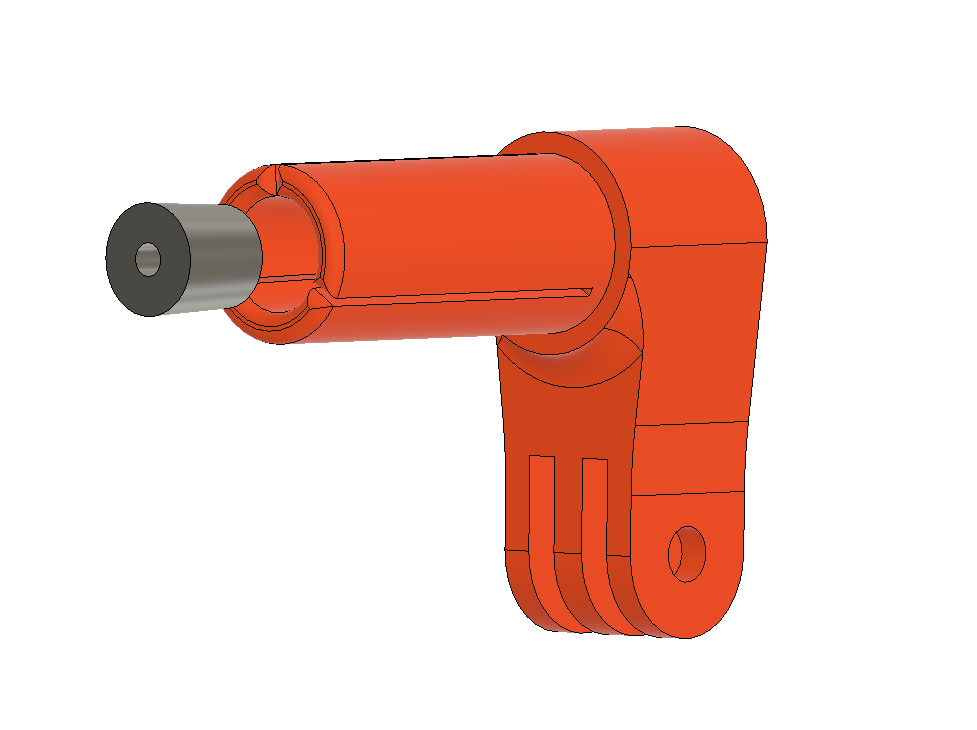

Có hai phần để in, cái chính và một cái nón để bung cái phần trong ống. Có con ốc M3x50mm để siết cái phần bung ra trong ống. Như hình minh họa thì rõ hơn lời nói, xem cái hình phân tích mặt cắt đi.

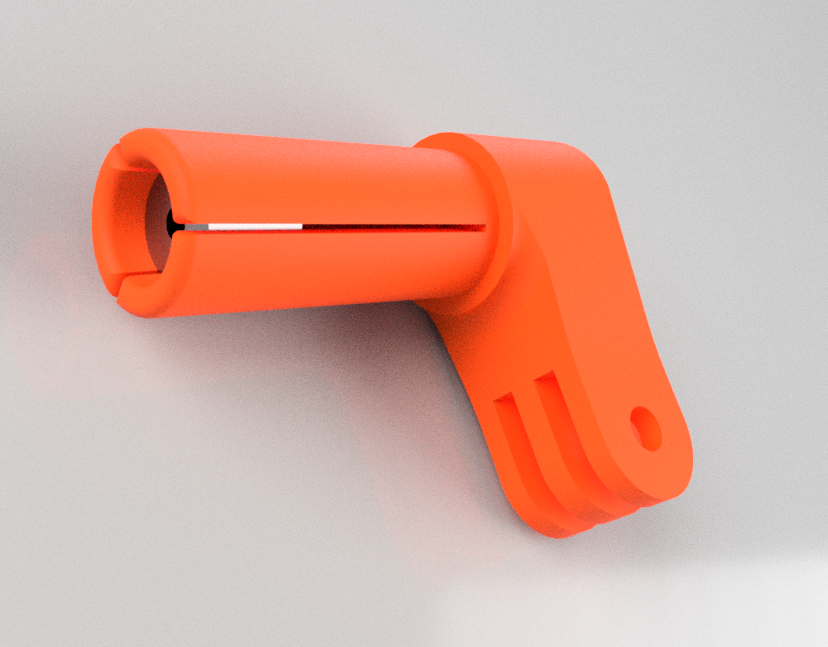

Mình làm bằng Fusion 360 và nó hoàn toàn theo thông số, file F360 có sẵn nếu bạn cần.

In bằng PLA Prusament, 100% infill

CẬP NHẬT: Phiên bản mới có vai cho heat insert (ốc GoPro) và nón bung chỉnh lại rồi)
