Tấm panel tường khuếch tán không khoa học

Tác giả seasick

Lượt tải
687
Lượt thích
316
Lượt coi
8.809
Bản remix
1

File 2 236,8 KB

  • example-cubic_wall_panel_1765648968.stlSTL · 229,4 KB
  • non-scientific-difuser-wall-panel_1765648969.scadSCAD · 7,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Tui tình cờ thấy một mô hình do Mark Rhodes thiết kế và ban đầu tui nghĩ có thể tự làm dễ dàng. Tuy nhiên, tui sớm nhận ra rằng việc tạo ra bộ khuếch tán âm thanh hiệu quả đòi hỏi nhiều hơn là chỉ tạo ngẫu nhiên các khối lập phương và đặt chúng lên tường. Kết quả là, tui đã phát triển những tấm panel treo tường trông có thẩm mỹ này.

Quan trọng: Những tấm panel này không được thiết kế để khuếch tán âm thanh. Nếu có, thì đó hoàn toàn là do ngẫu nhiên.

Tùy chỉnh

Mô hình được tạo ra bằng một script OpenSCAD. Bạn có thể tải OpenSCAD tại đây.

Bạn cũng có thể xem và tùy chỉnh mô hình bằng giao diện web của OpenSCAD - nhấn vào đây

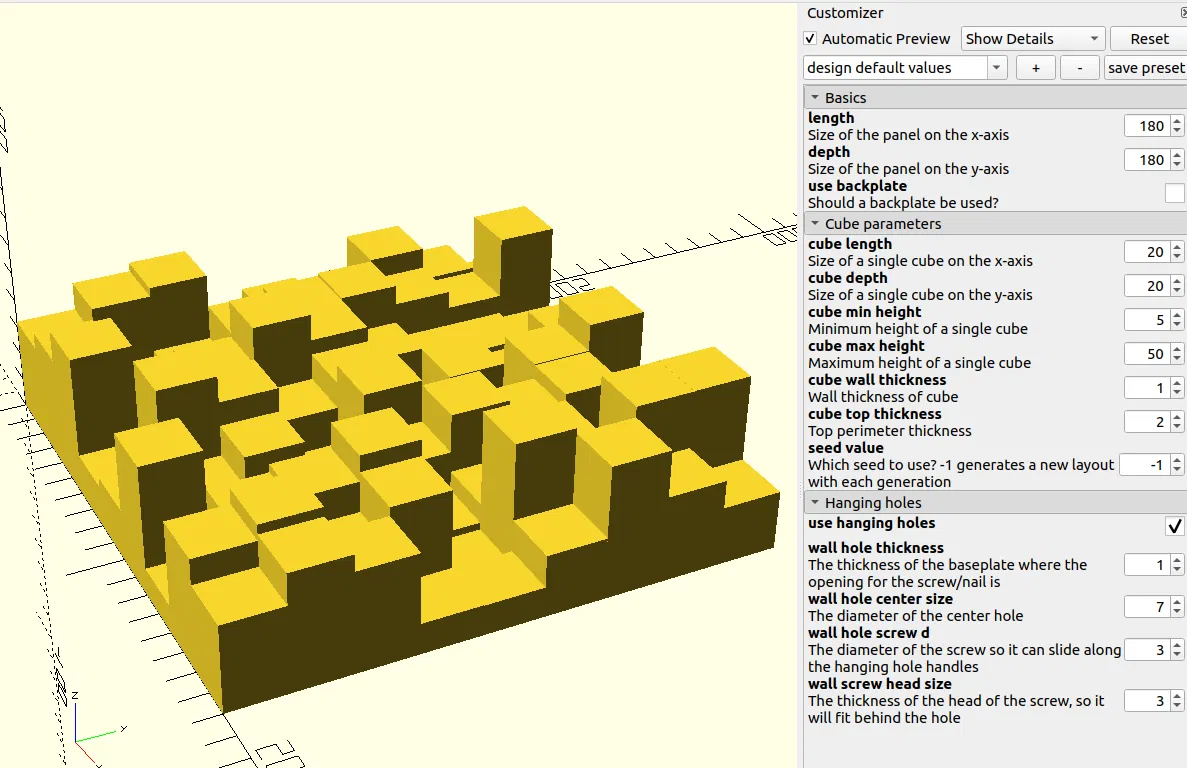

Script bao gồm các thông số sau, cho phép bạn tùy chỉnh mô hình và tạo ra vô số khả năng. Các thông số này có thể được đặt trong mã hoặc điều chỉnh thông qua trình tùy chỉnh của chương trình (Window > Customizer).

Thông số cơ bản:

  • length: Kích thước của panel theo trục x.
  • depth: Kích thước của panel theo trục y.
  • use_backplate: Cho biết có nên sử dụng tấm đế hay không.

Thông số khối lập phương:

  • cube_length: Kích thước của một khối lập phương duy nhất theo trục x.
  • cube_depth: Kích thước của một khối lập phương duy nhất theo trục y.
  • cube_min_height: Chiều cao tối thiểu của một khối lập phương duy nhất.
  • cube_max_height: Chiều cao tối đa của một khối lập phương duy nhất.
  • cube_wall_thickness: Độ dày thành của mỗi khối lập phương. Sử dụng giá trị thấp hơn có thể gây ra các bức tường ngoài không đều, vì các bức tường bên trong sẽ bị lấn/hiện mờ sau khi cắt lát.
  • cube_top_thickness: Độ dày của viền trên cùng của mỗi khối lập phương.
  • seed_value: Cho phép bạn cung cấp một hạt giống cho việc tạo số ngẫu nhiên, dùng để xác định chiều cao của mỗi khối lập phương. -1 sẽ tạo ra một bố cục mới với mỗi lần render.

Thông số lỗ treo:

  • use_hanging_holes: Chỉ định liệu có nên bao gồm các lỗ treo để bắt vít hoặc đóng đinh hay không.
  • wall_hole_thickness: Độ dày của tấm đế nơi có lỗ mở cho vít/đinh.
  • wall_hole_center_size: Đường kính của lỗ trung tâm để treo.
  • wall_hole_screw_d: Đường kính của vít để nó có thể trượt dọc theo các tay cầm của lỗ treo.
  • wall_screw_head_size: Độ dày của đầu vít để đảm bảo nó vừa vặn an toàn phía sau lỗ.

Tuyên bố miễn trừ trách nhiệm

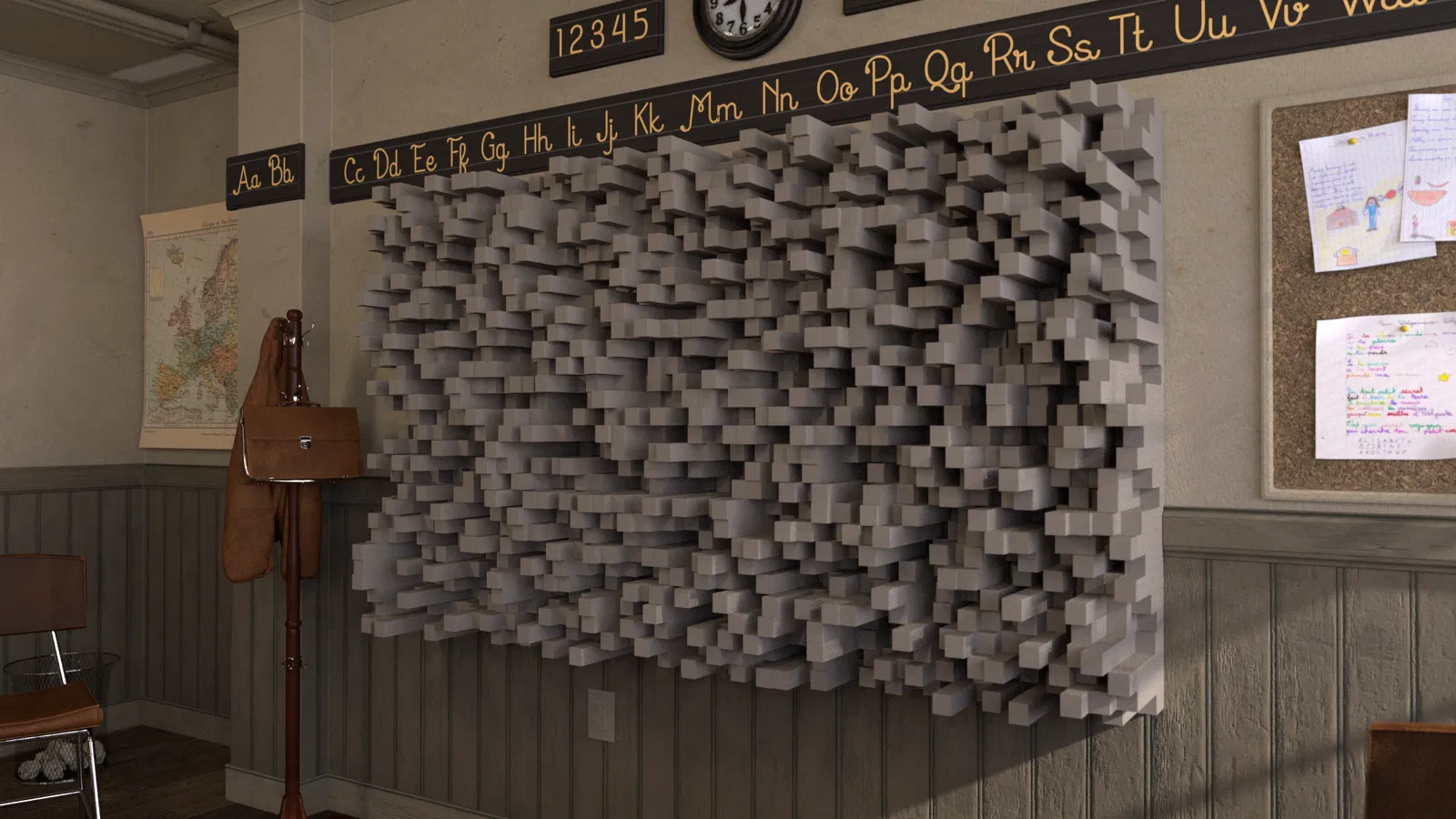

Ảnh bìa của mô hình này được render bằng Blender, sử dụng mô hình lớp học do Christophe Seux tạo. Tấm panel tường trong ảnh được tạo bằng script của tui.

Coi thêm Ẩn bớt

Thông số in

Định dạng
scadstl
Số file mô hình
2
Tổng dung lượng
236,8 KB
File lớn nhất
229,4 KB
