Đồng hồ để bàn phong cách Mid-Century Modern

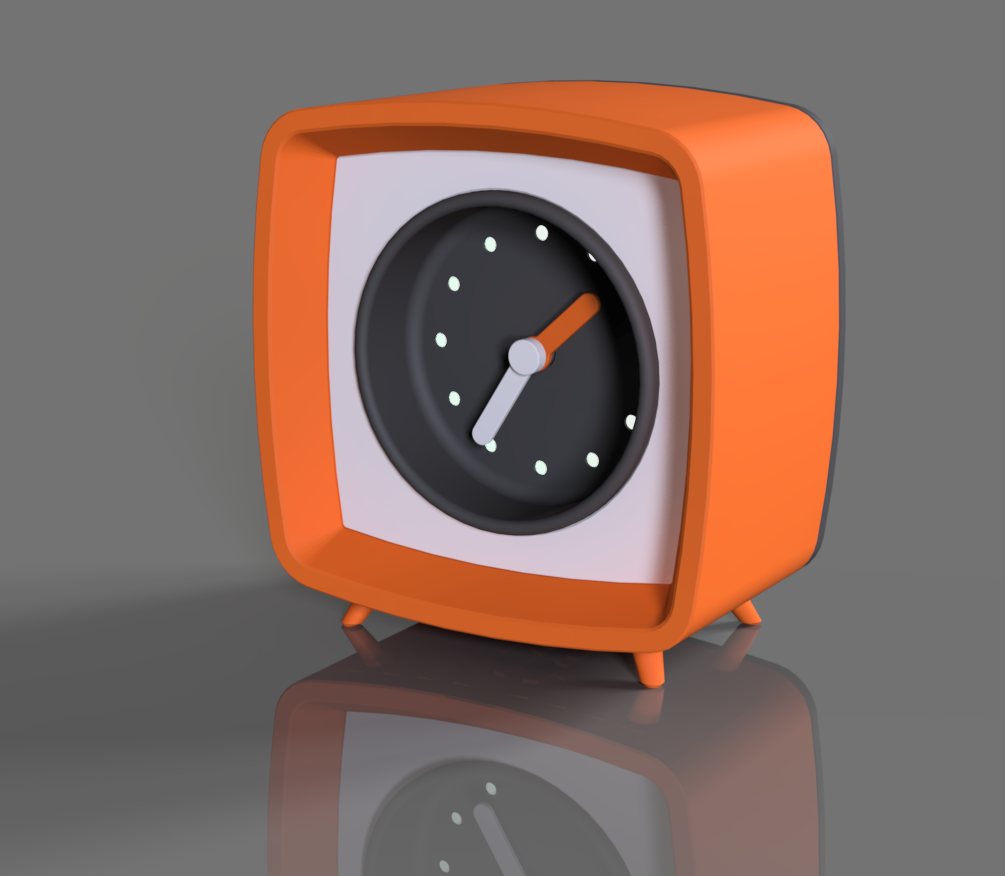

Mình thiết kế cái đồng hồ này trong Fusion360, lấy cảm hứng từ mấy món đồ nội thất kiểu Mid-Century Modern nè. In cái này dễ lắm, có nhiều chỗ tùy chỉnh được, để đâu cũng đẹp, làm quà cũng ok, không cần ốc vít gì hết mà cũng không cần support luôn.

Cái bộ máy là mua trên Amazon, nhưng mà gần như bộ máy nào chạy pin có cái trục nhỏ hơn 8mm và dài khoảng 20mm là xài được hết. Mình có để kèm cái ảnh chụp màn hình lại cho mấy bạn dễ tìm mua nha, hoặc tìm cái tương tự cũng được.

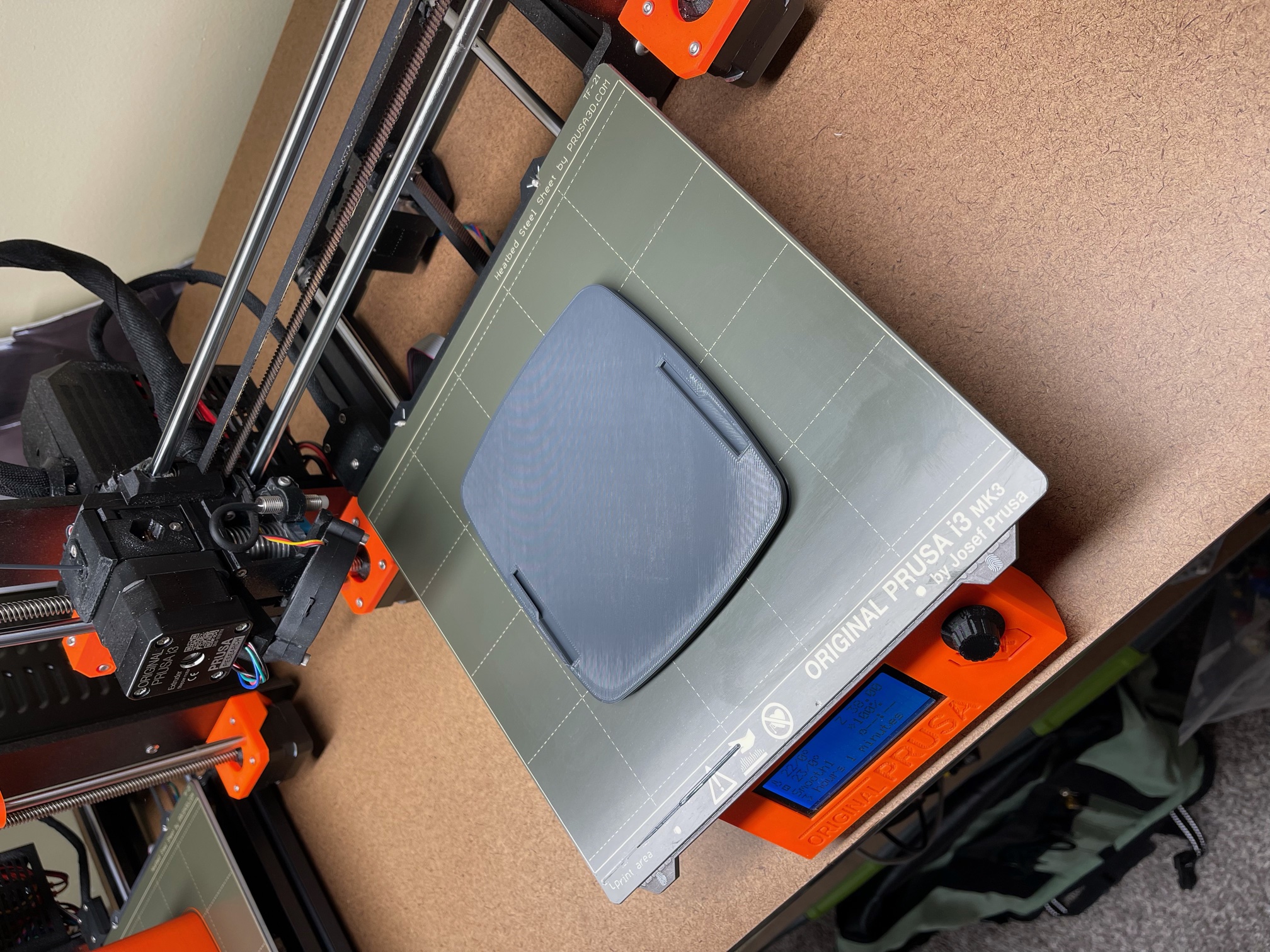

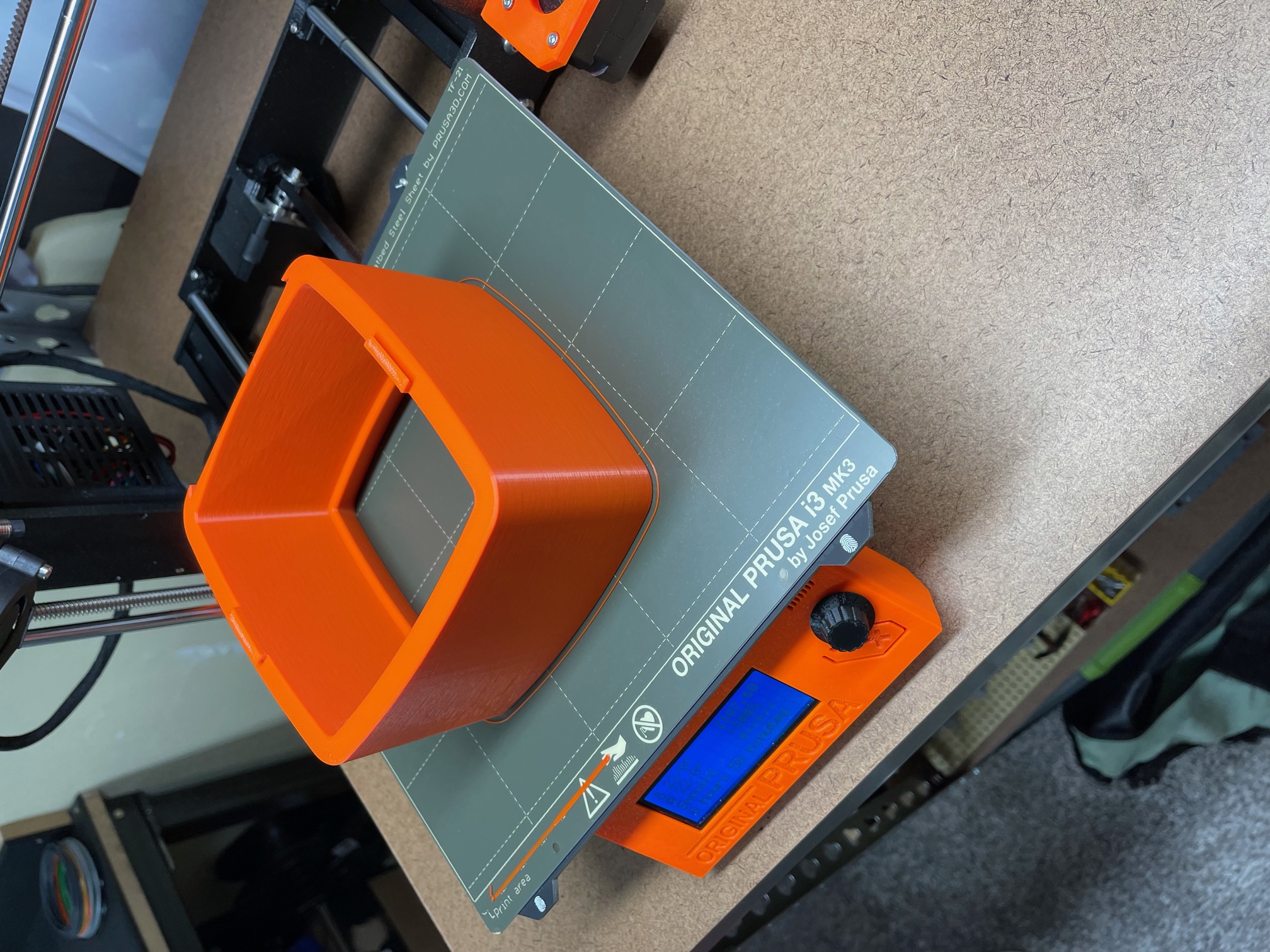

Mình thường in bằng 3D Fuel Pro PLA với cài đặt mặc định của PrusaSlicer cho lớp cao 0.3mm. Mấy cái file .gcode có sẵn thì in ngon lành trên máy Prusa MK3S, nên nếu được thì mấy bạn cứ xài nha.

Trong mấy file .gcode có sẵn, mình có chỉ chỗ đổi màu cho bộ phận Mặt (Face). Cái chỗ đổi màu này giúp cho mấy cái vạch số giờ có màu khác nhau đó, nên mình thấy nó cũng quan trọng lắm.

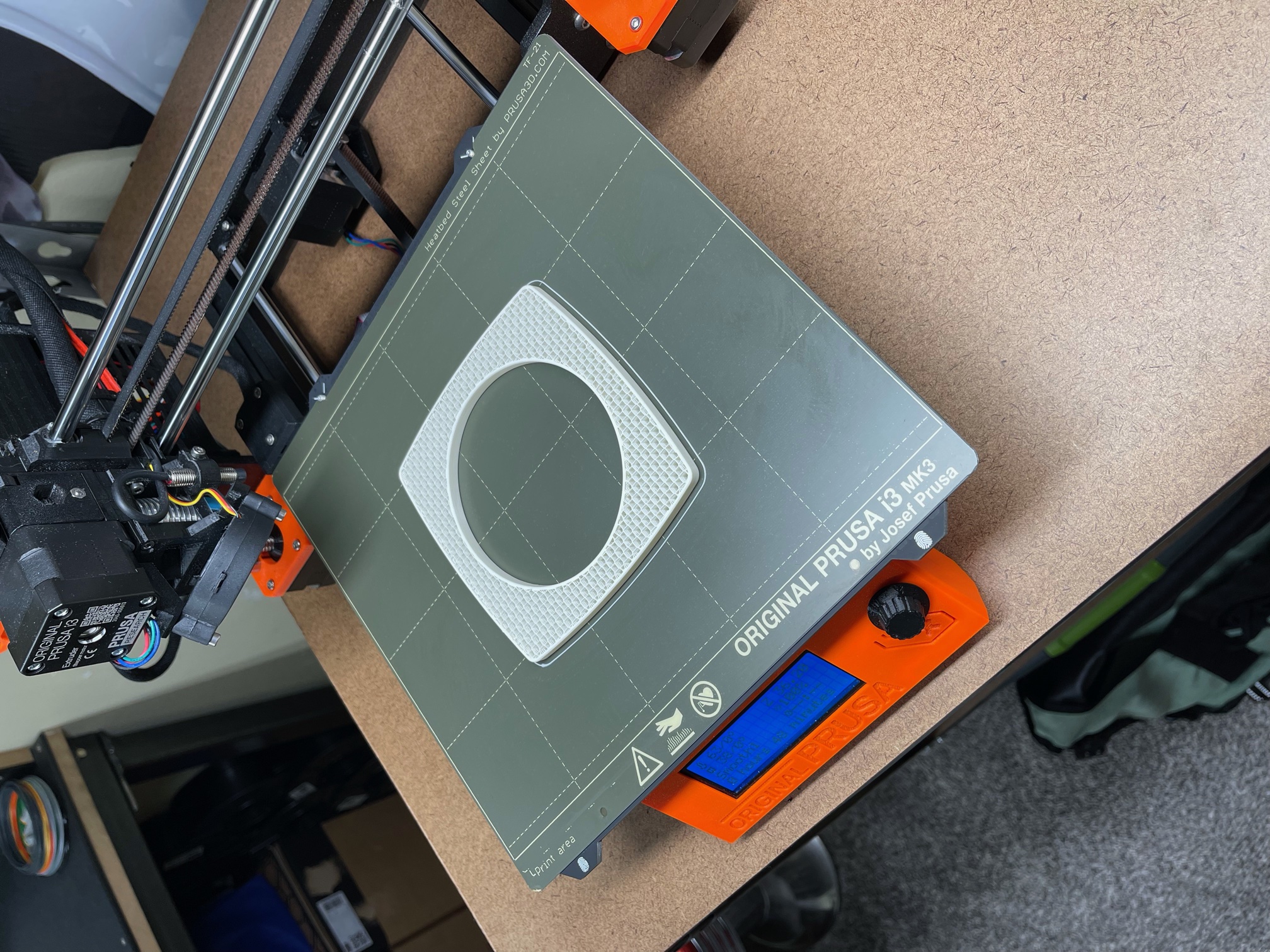

Bộ phận Vòng trang trí (Trim Plate) thì tùy chỉnh dễ lắm, mình khuyến khích mấy bạn thử mấy kiểu fill khác nhau cho lớp trên/dưới, hoặc thử mấy kiểu infill mà không có lớp trên/dưới luôn. Mình có để sẵn mấy mẫu mình thấy hay hay rồi, nhưng mấy bạn cứ sáng tạo thêm nha!

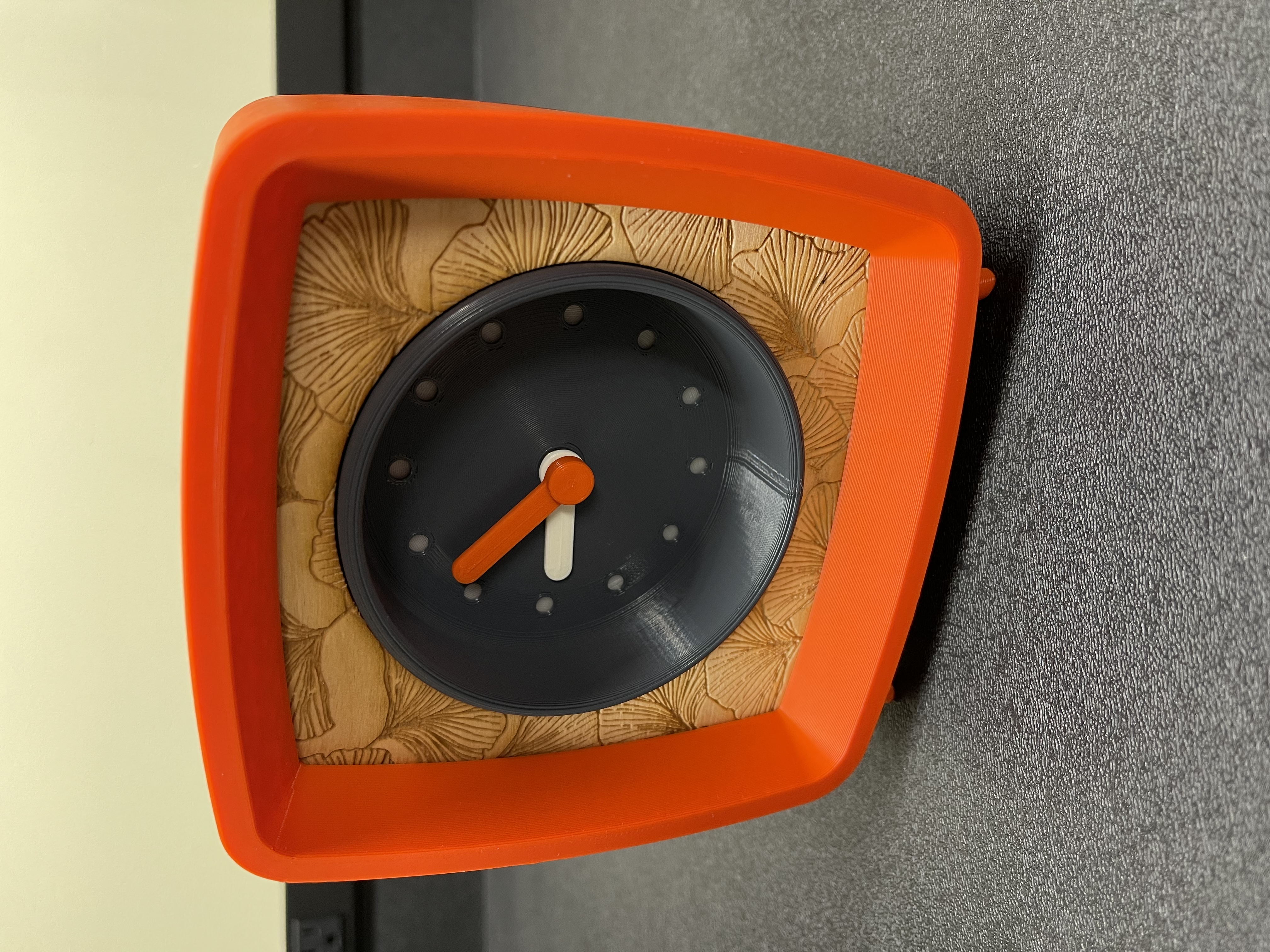

Mình có kèm theo file .dxf để cắt laser hoặc dùng máy CNC router làm Vòng trang trí bằng mấy loại vật liệu dày 0.25" khác nhau. Nếu vật liệu của bạn mỏng hơn, có thể bạn phải in thêm cái miếng đệm bằng file .stl có sẵn cho Vòng trang trí, rồi scale theo trục Z để bù lại độ dày vật liệu. Mình thử cắt/khắc mấy cái ván ép rồi, nhìn nó nổi bật hẳn lên so với mấy bộ phận in 3D đó!

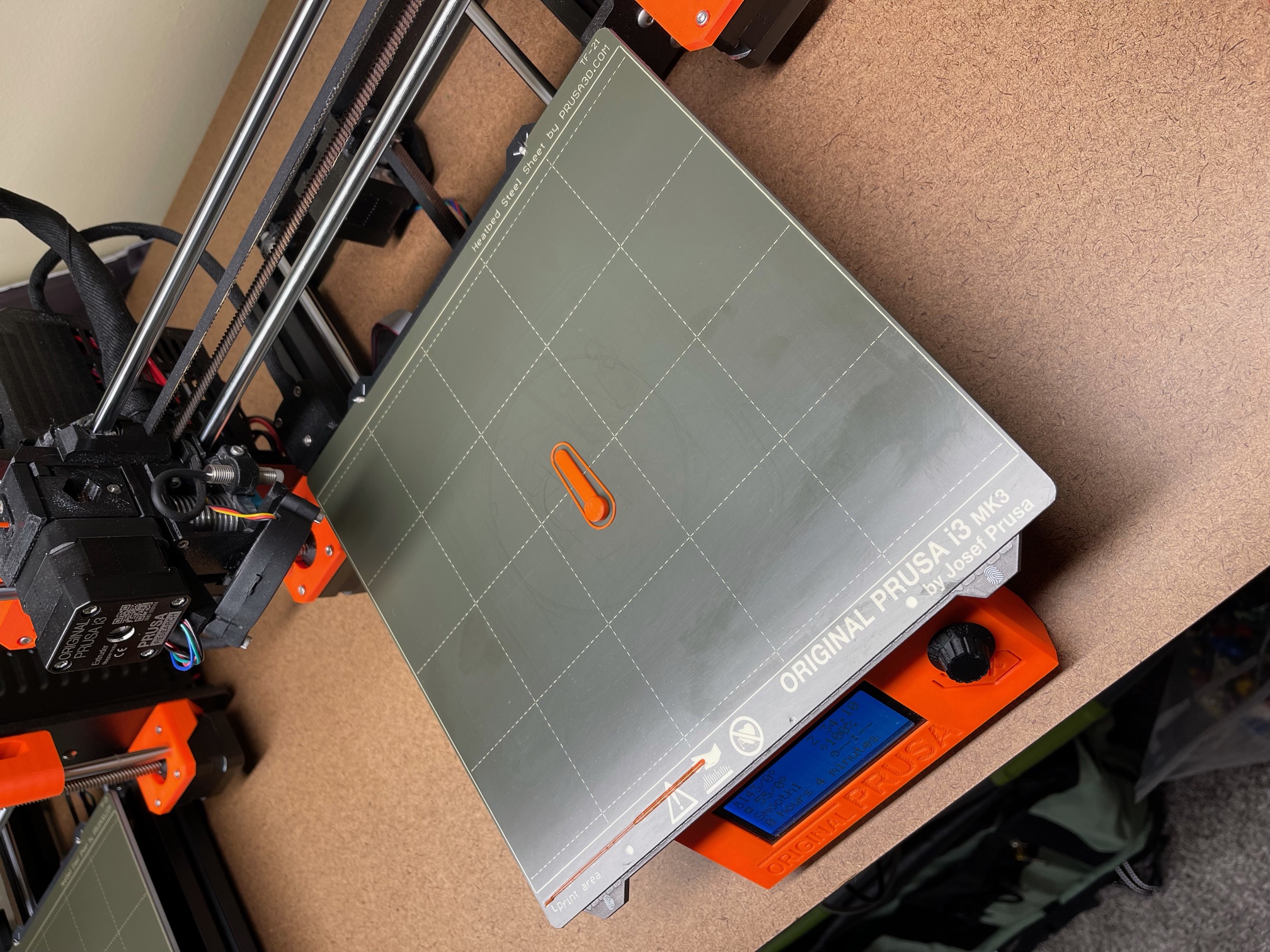

Nếu mấy bạn thấy kim Giờ (Hour Hand) hay kim Phút (Minute Hand) hơi chật hoặc hơi lỏng, cứ scale trong slicer là được nha.

Mình thường thiết kế theo đơn vị đo imperial. Nếu mà in ra bị nhỏ, cứ scale bộ phận đó lên 2540% là đúng nha.

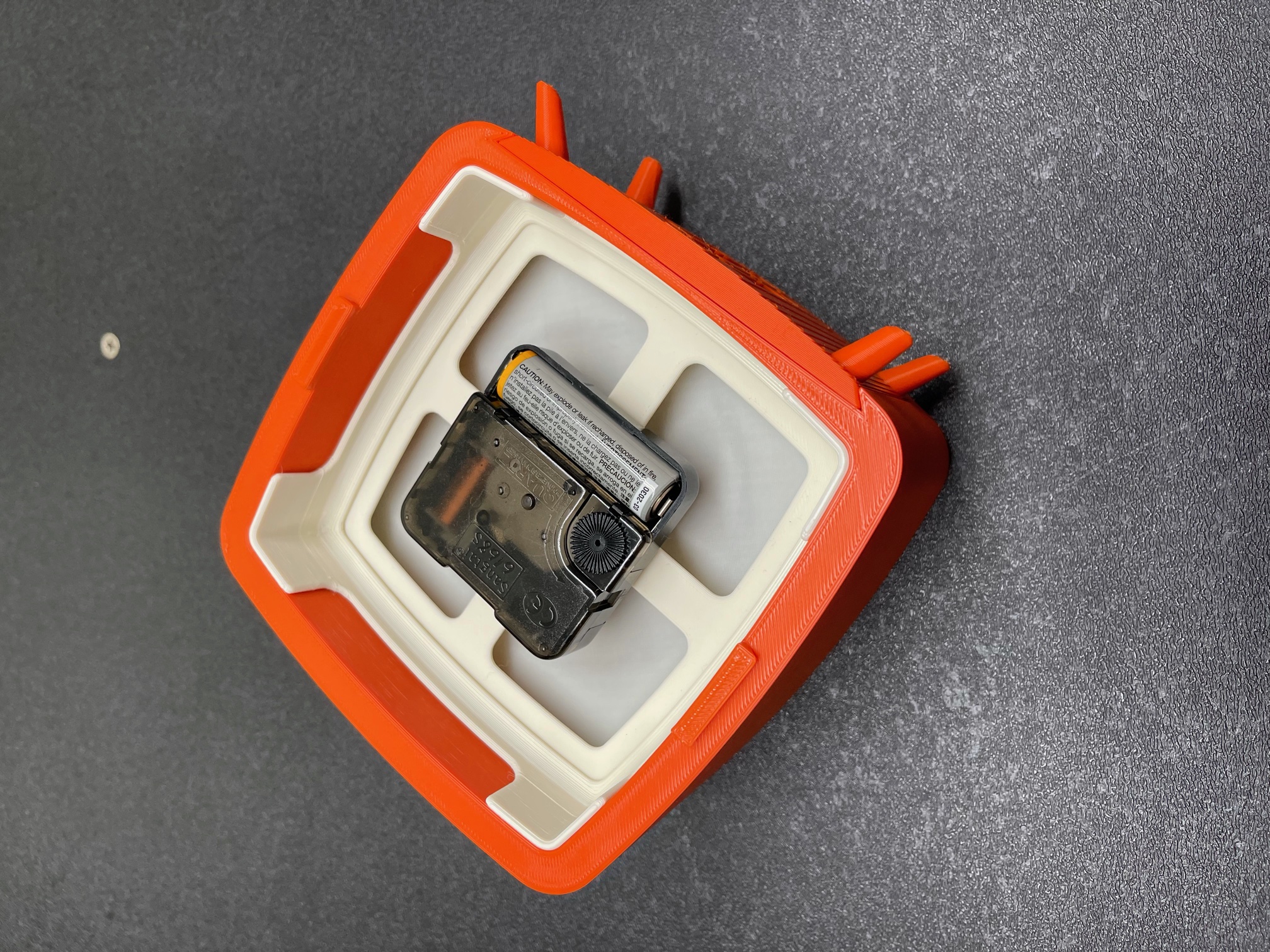

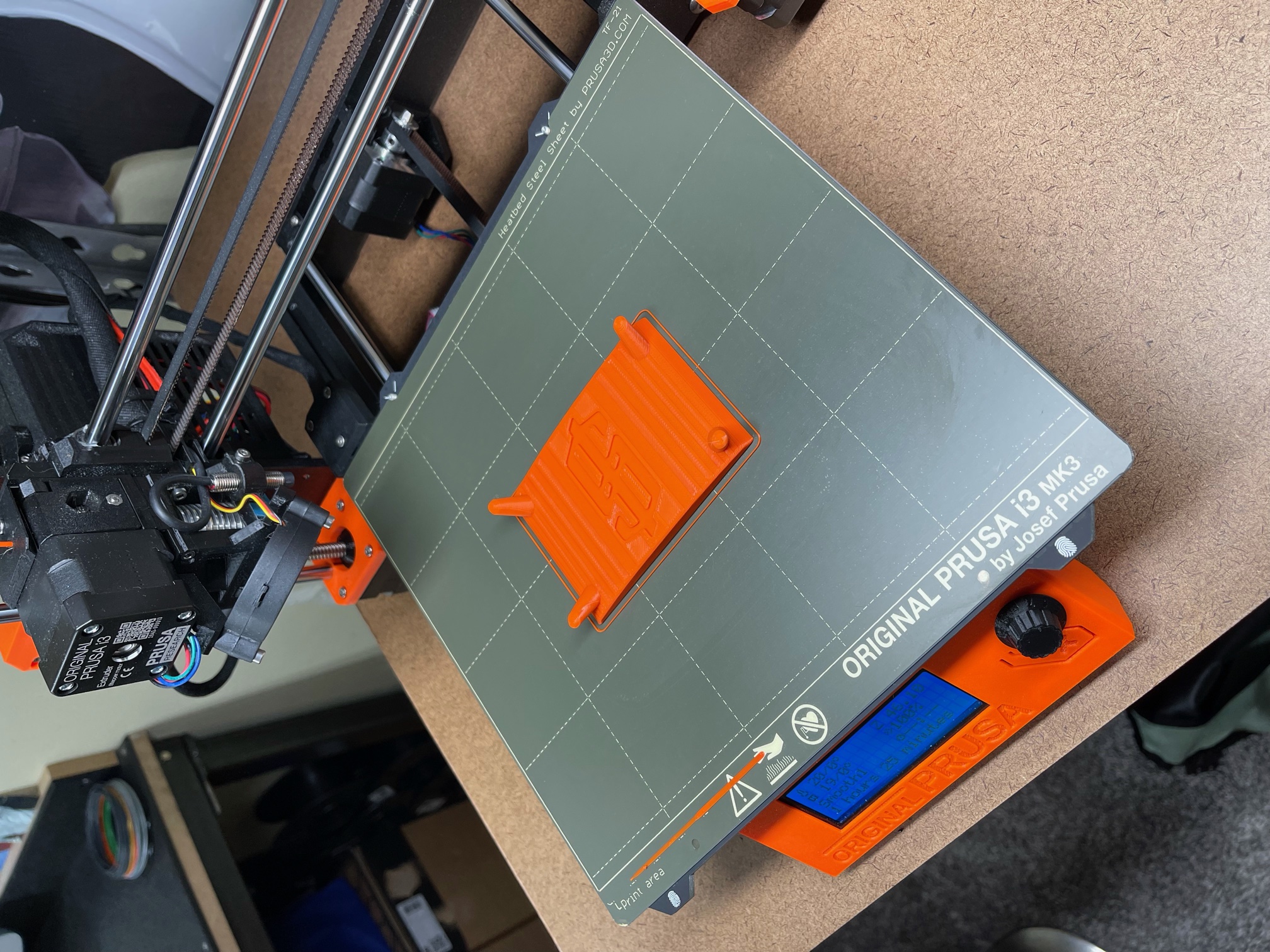

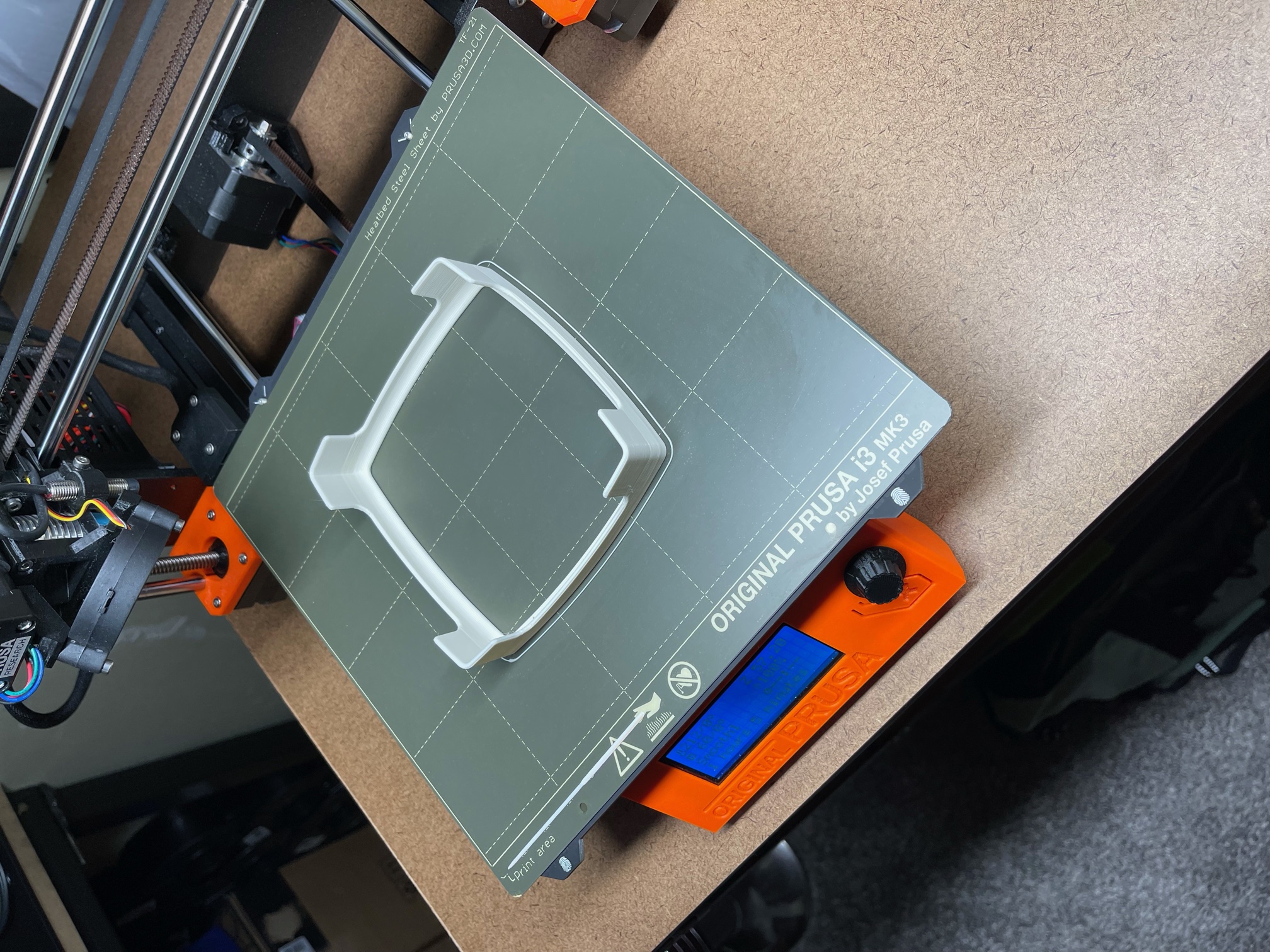

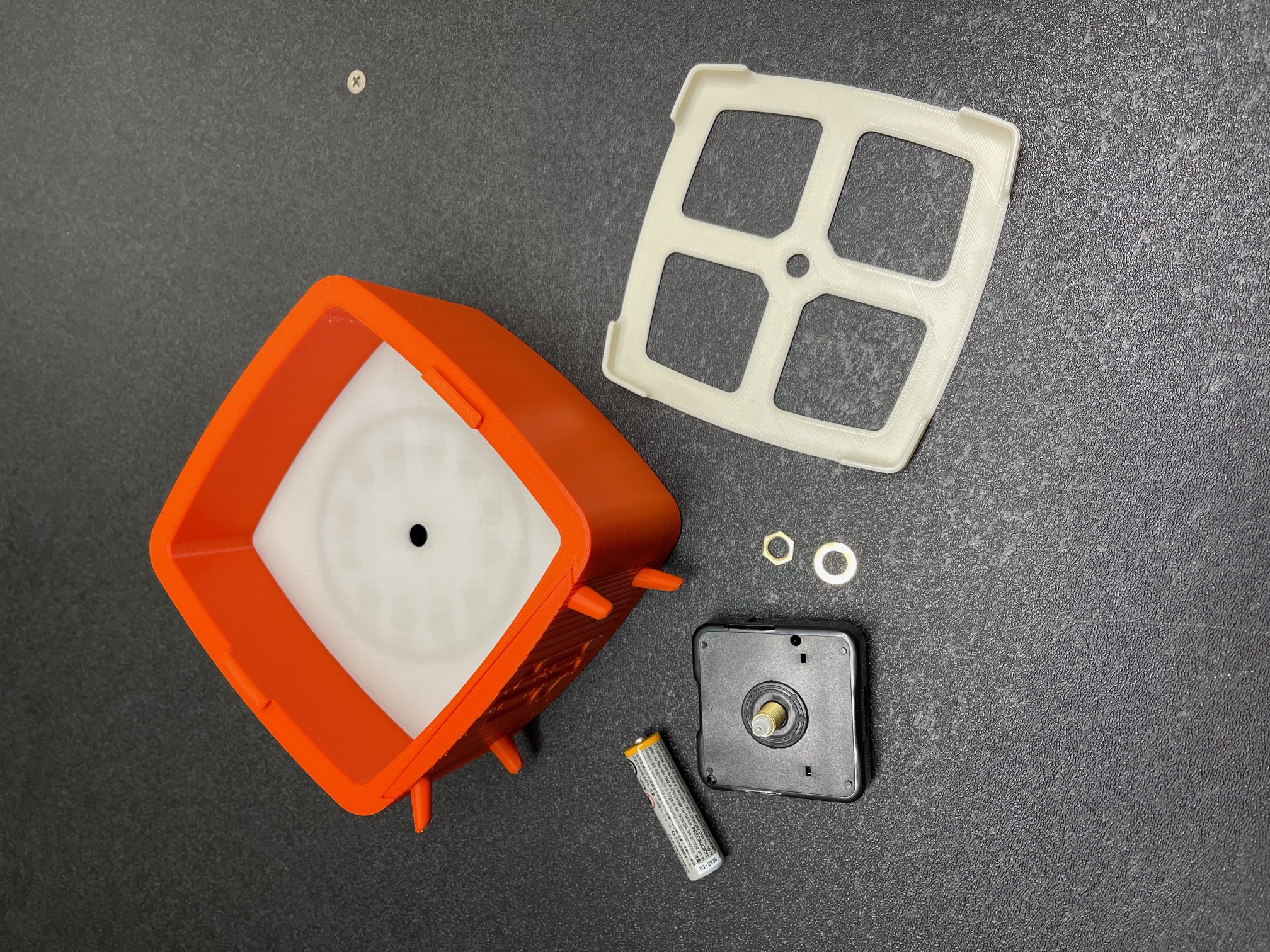

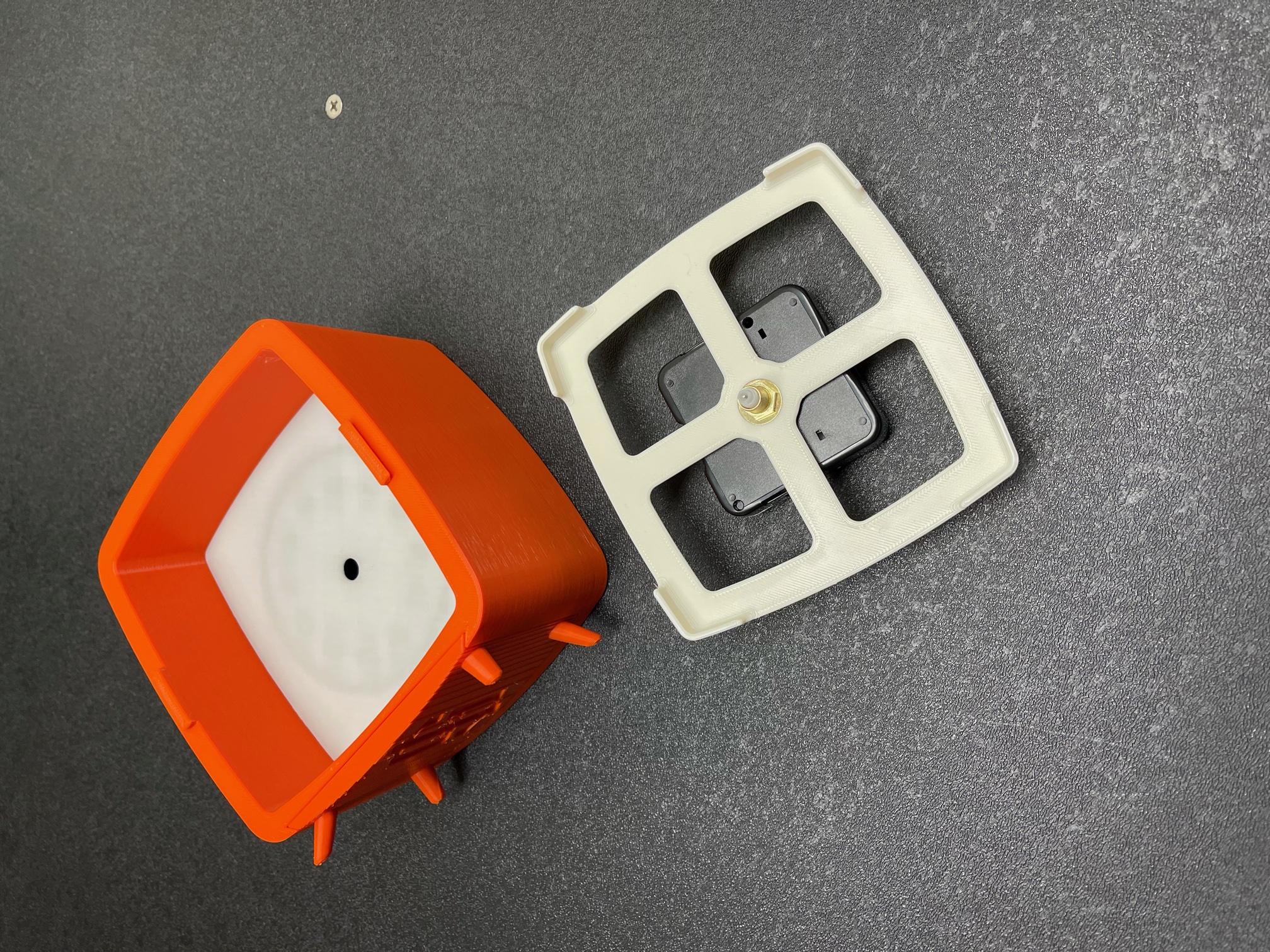

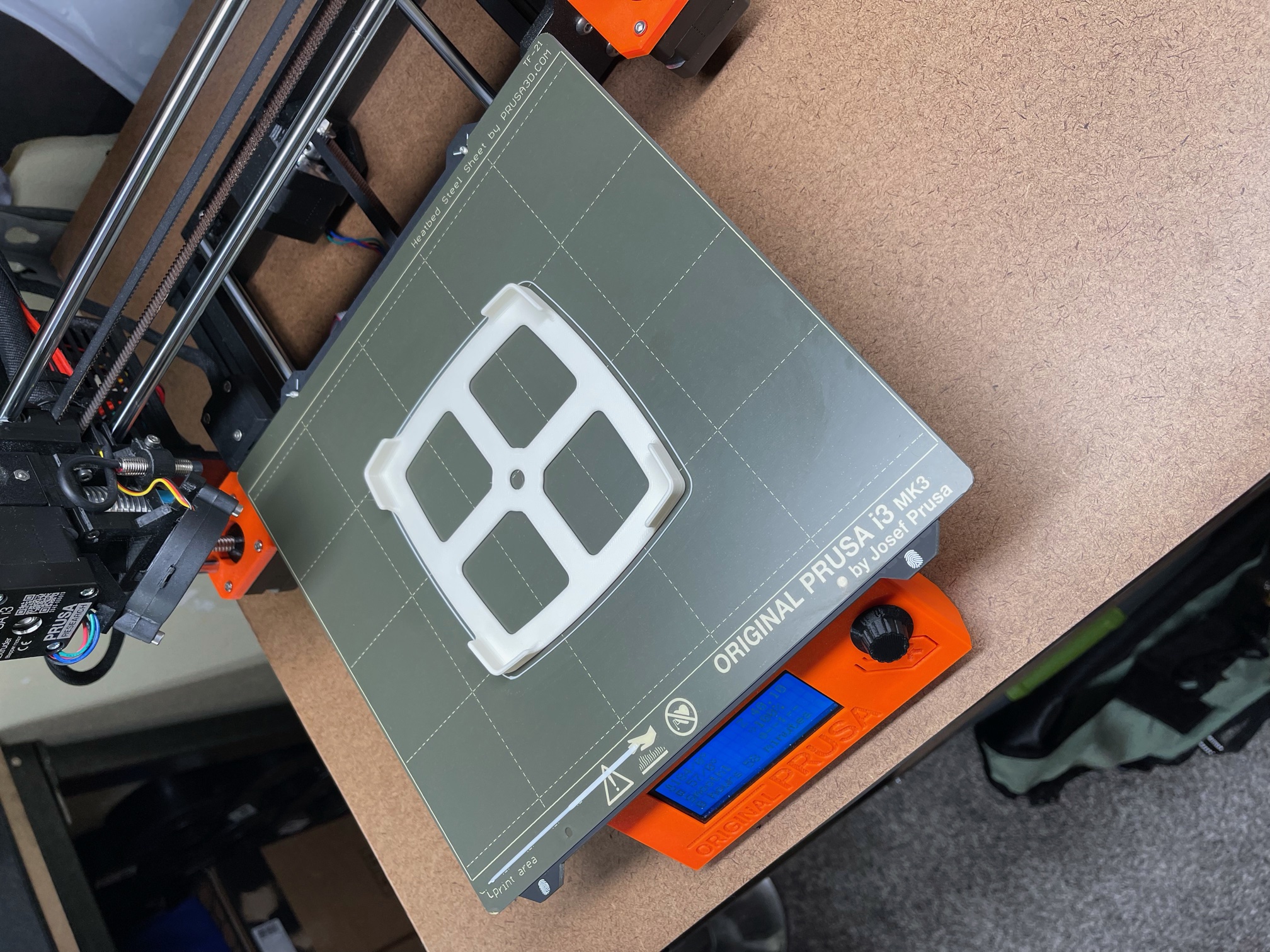

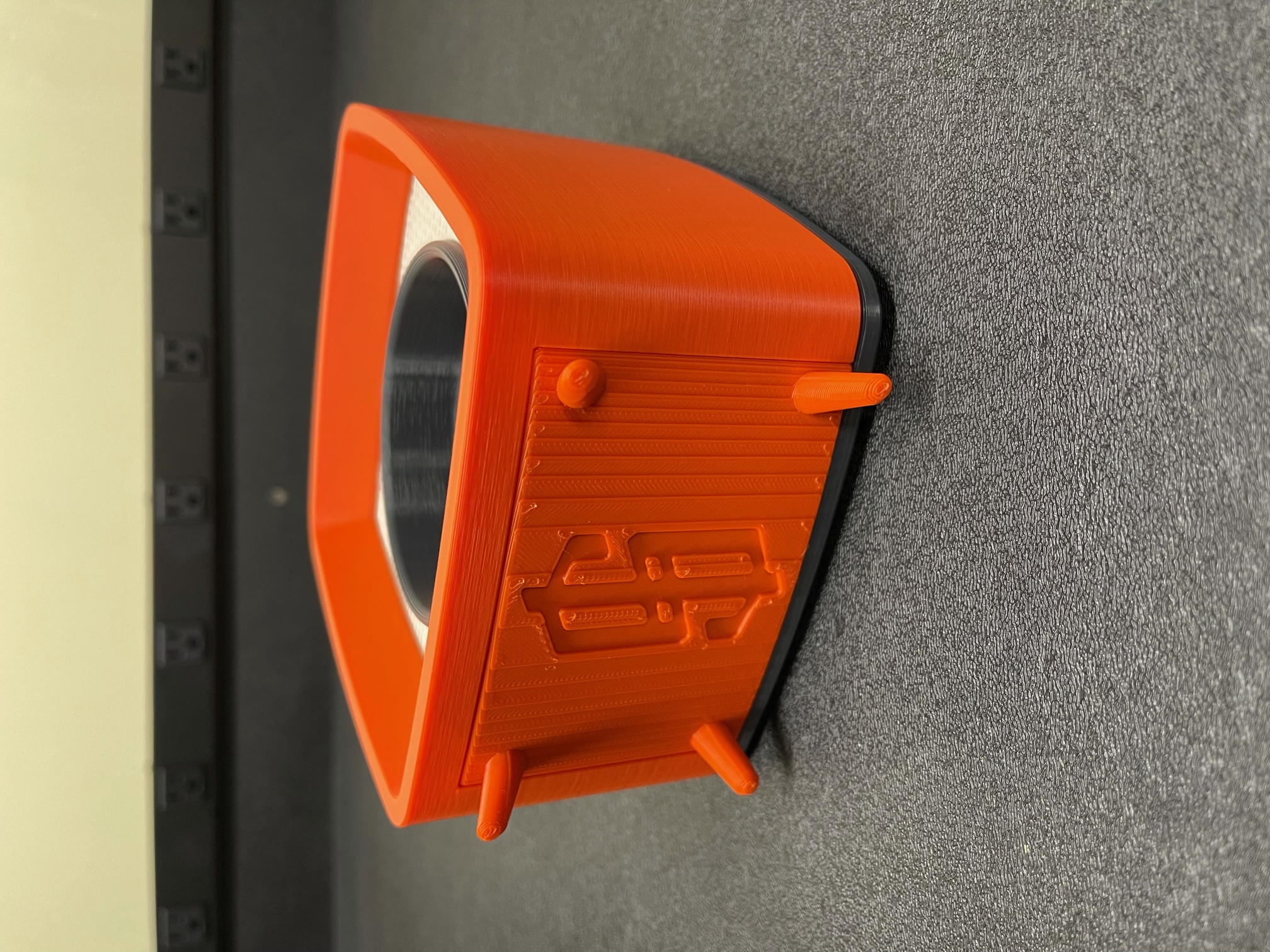

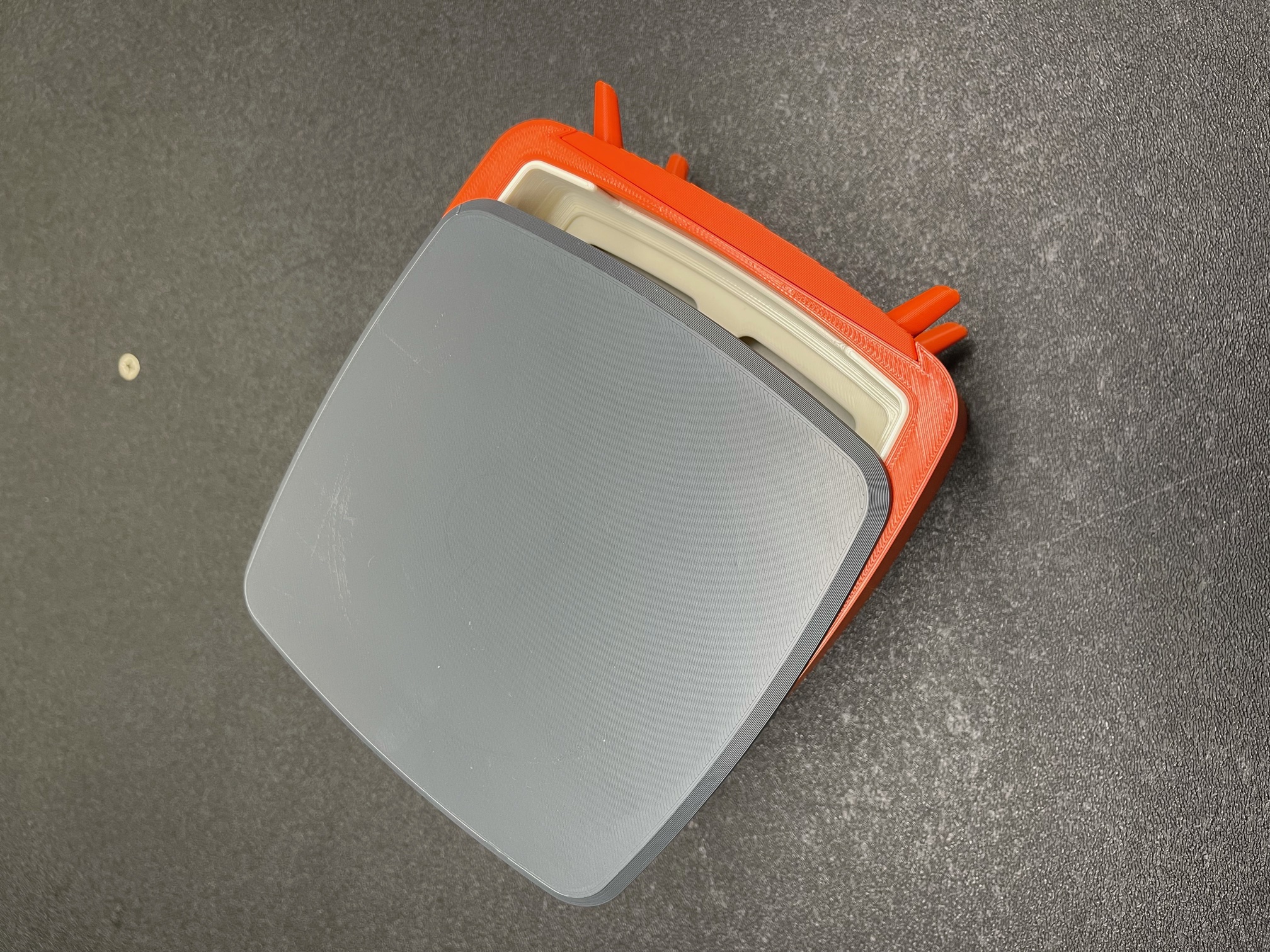

Để lắp ráp, bắt đầu với cái Khung (Housing) úp xuống, rồi chèn Vòng trang trí (Trim Plate) và Mặt (Face) vào. Tiếp theo, gắn bộ máy vào cái Kẹp giữ bộ máy (Movement Holder) như trong hình nha. Rồi gắn cái Kẹp giữ bộ máy đã lắp ráp vào Khung. Lắp kim Giờ và kim Phút vào, dùng một tay giữ bộ máy, tay kia lắp kim vô. Hướng dẫn kêu chỉnh cả hai kim về 12 giờ rồi chỉnh giờ từ đó. Bây giờ lắp cái Miếng đệm lưng (Back Spacer) như trong hình rồi đến Cái đế (Base) vào Khung. Cái Nắp lưng (Back) trượt qua mấy cái rãnh trên Khung rồi trượt xuống để khóa lại. Khi nào cần chỉnh giờ hoặc thay pin, cứ trượt cái nắp lưng ra là xong.

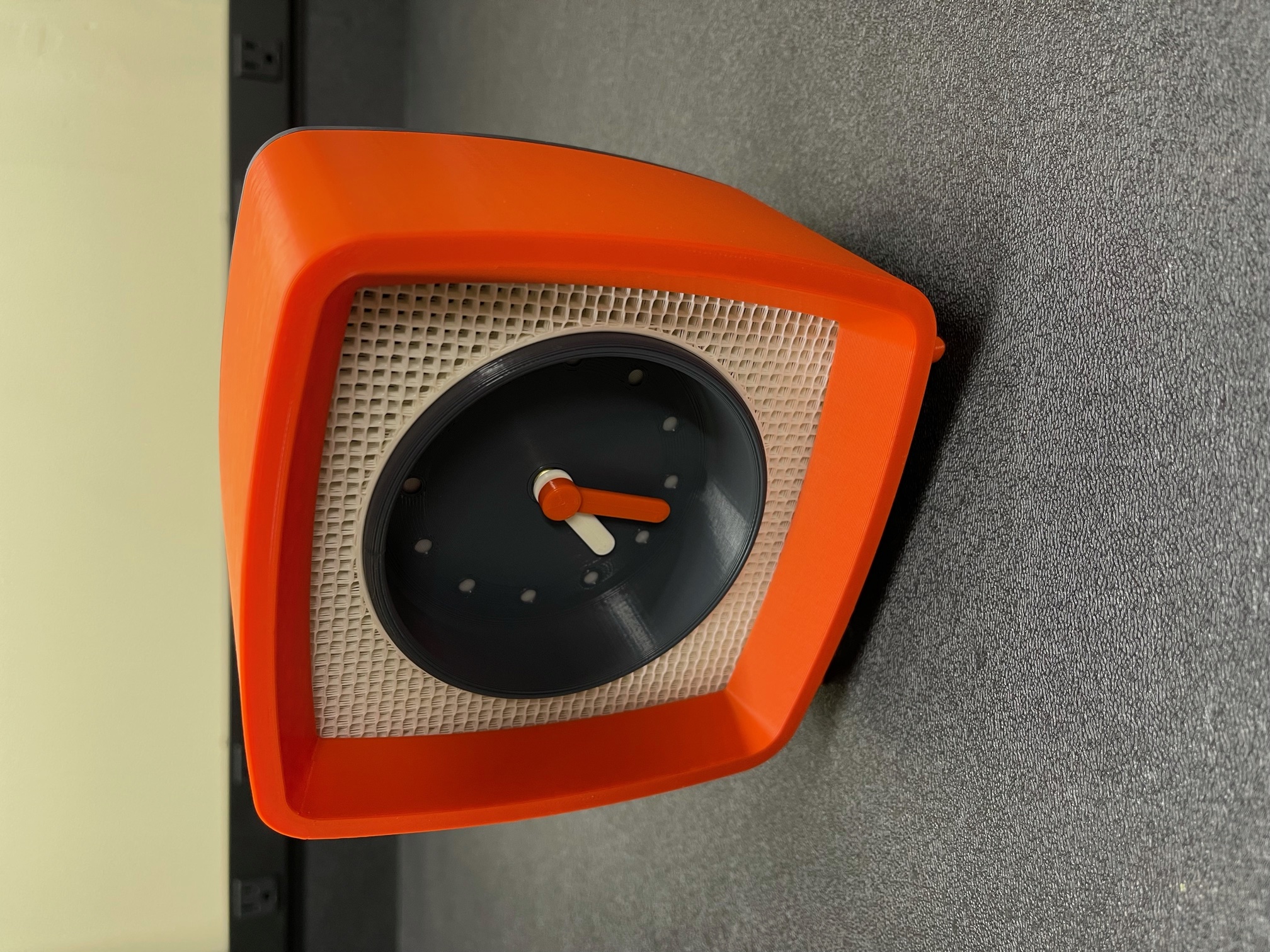

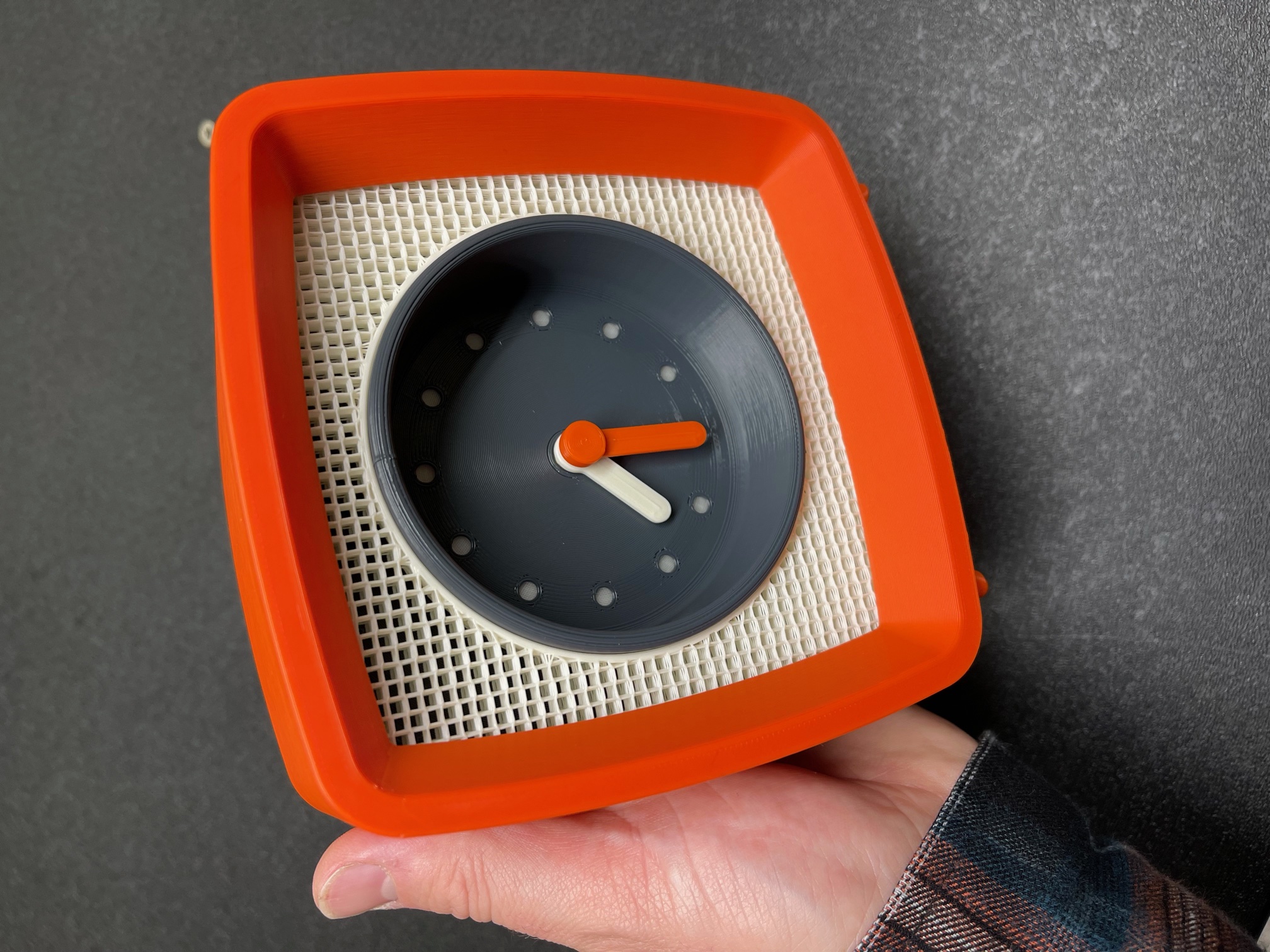

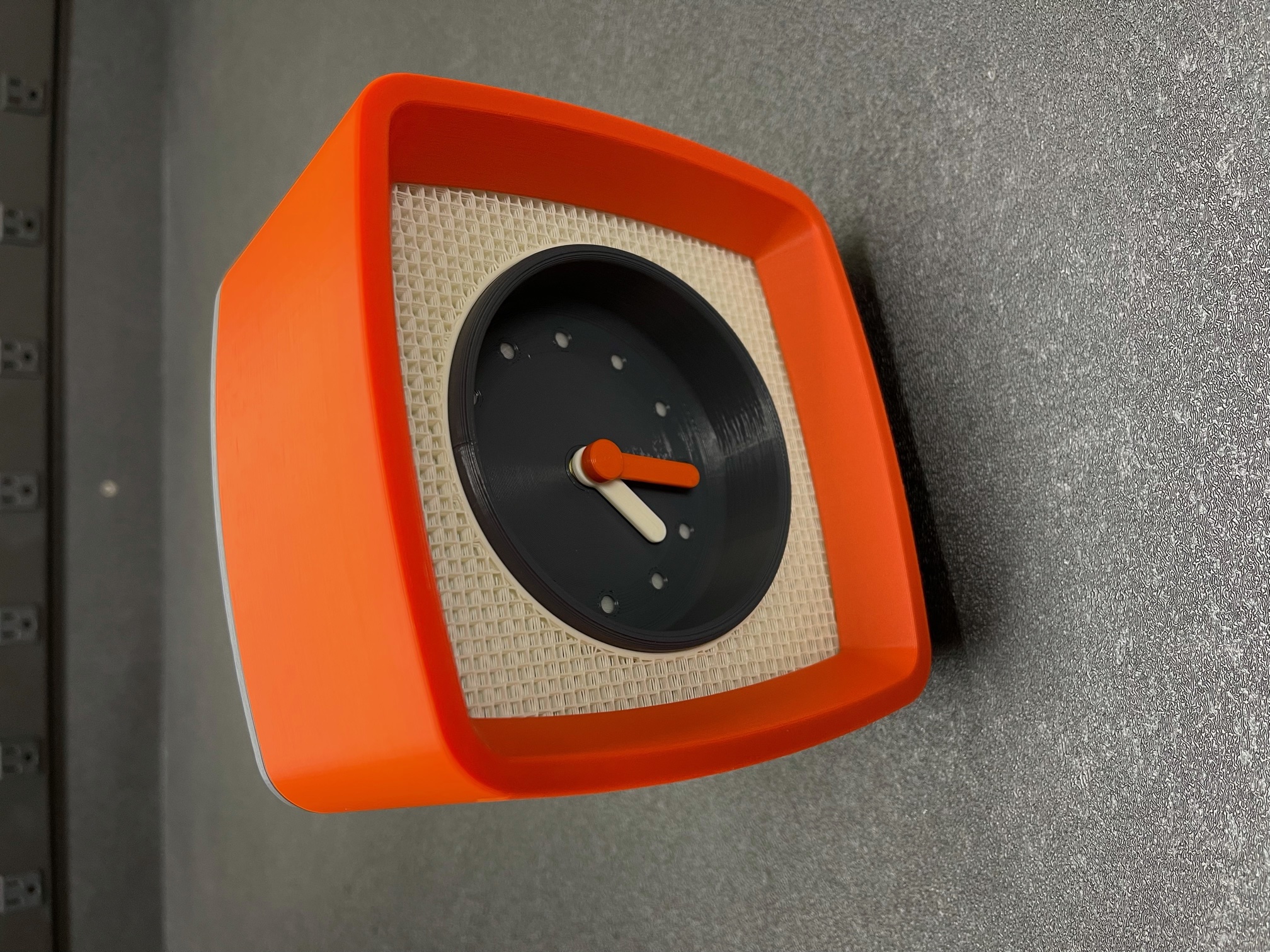

Cái đồng hồ trong hình mình in bằng 3D Fuel Autumn Orange, Charcoal Grey và Bone White Pro PLA. Mình cũng dùng Duramic Glow In The Dark PLA cho lớp đầu tiên trên Mặt.
