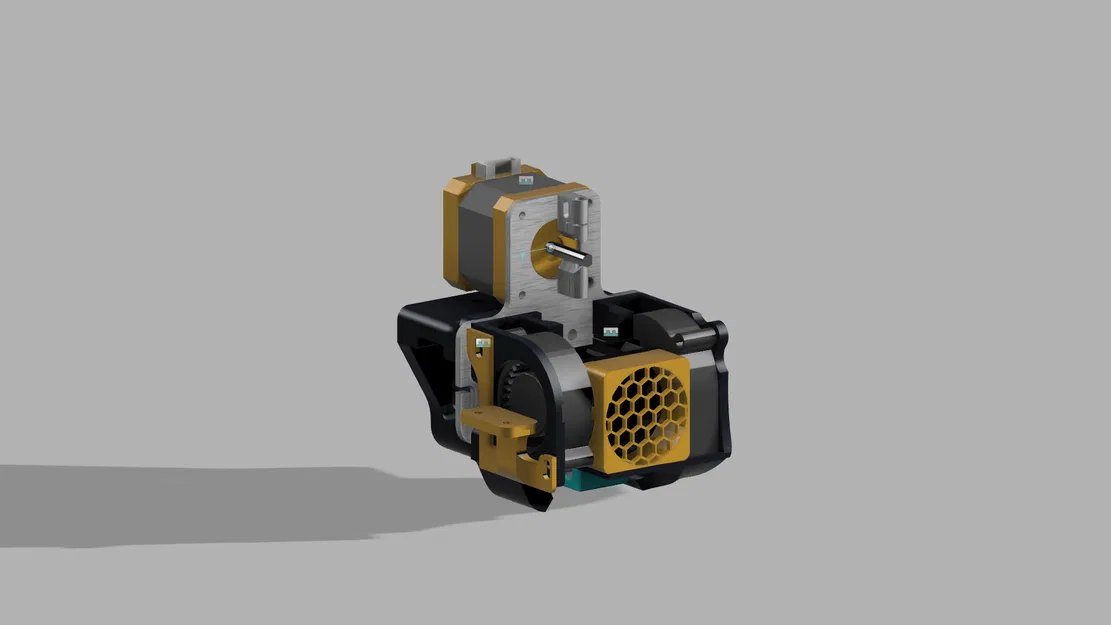

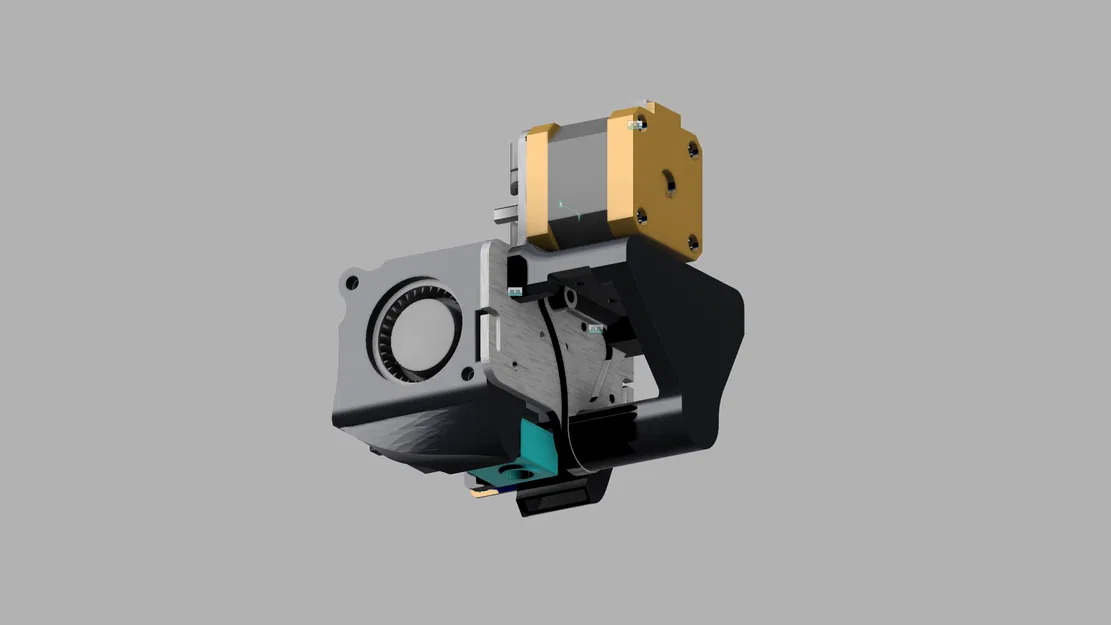

Microswiss DD Hotend | Bản Ray Tuyến Tính

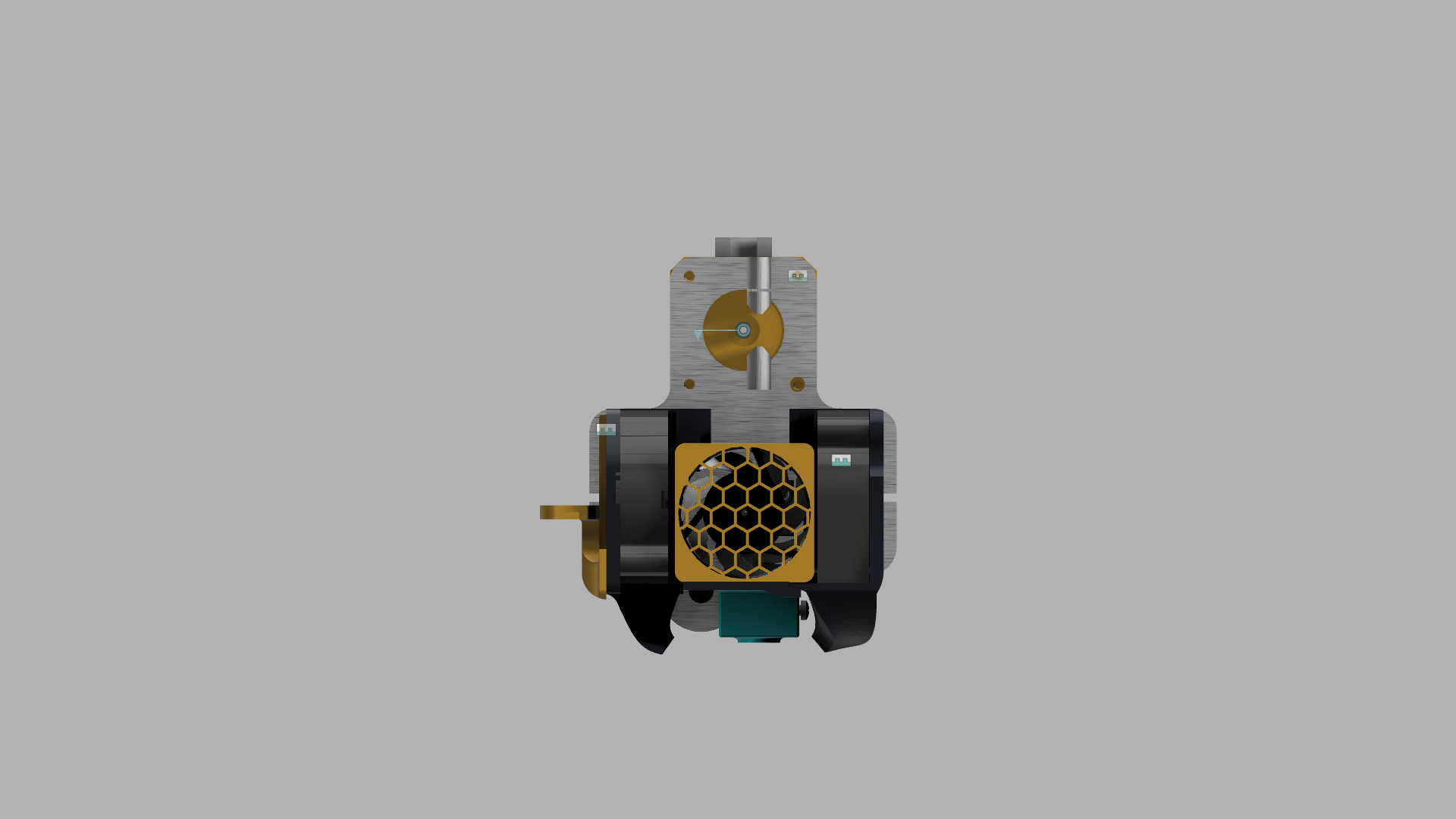

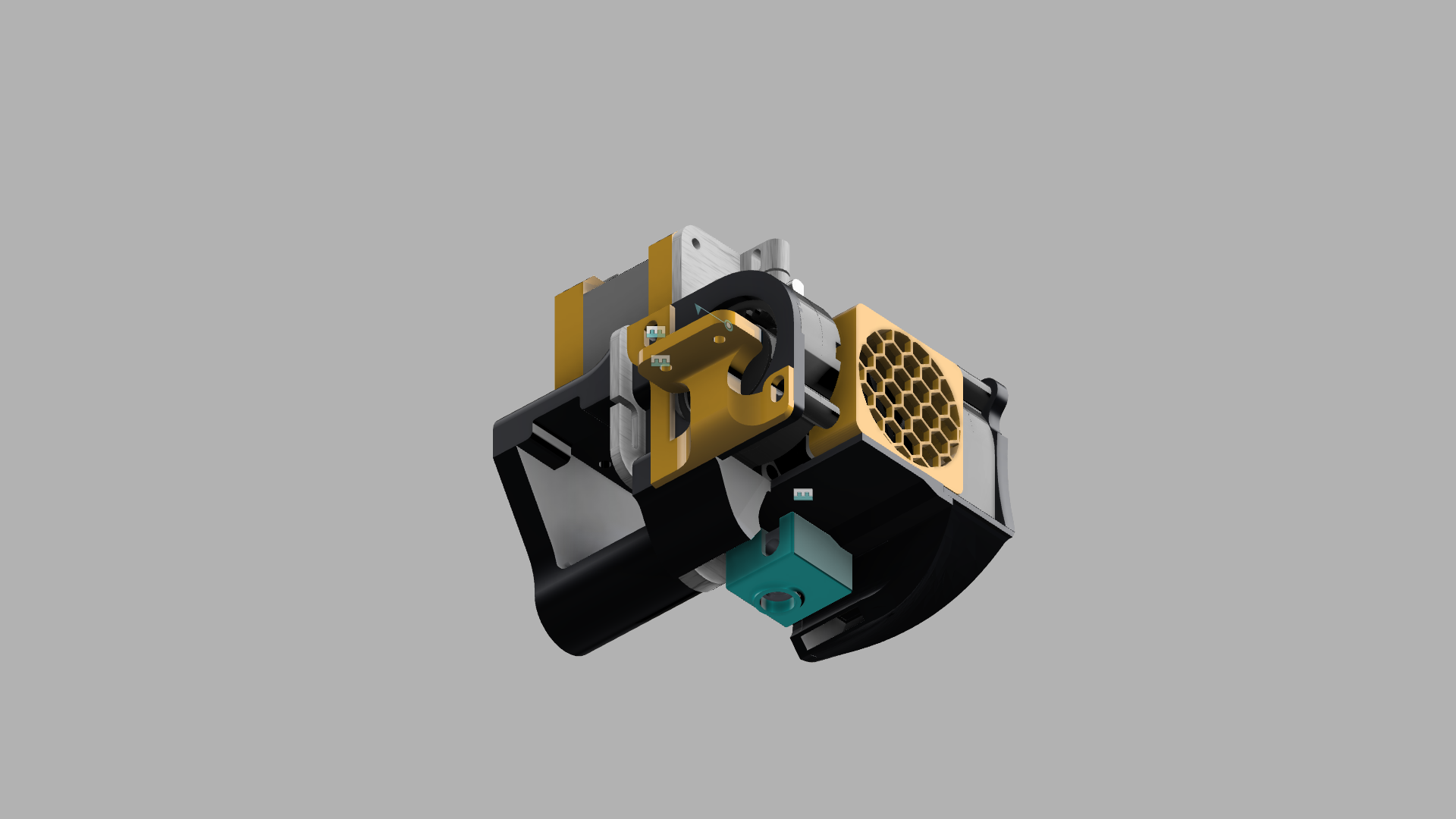

Đây là cách tôi làm bộ lắp ráp Hot End tốt nhất cho Microswiss DD (Ender 5/pro/plus) và bất kỳ máy in Core XY nào có thanh trượt 2020. Đối với nâng cấp ray tuyến tính, vui lòng xem bản chỉnh sửa này của @alpokemon, anh ấy đã làm rất tốt. Đừng ngại quyên góp cho anh ấy. https://www.thingiverse.com/thing:3960105 Phần duy nhất trong thiết kế này không phải của tôi là Vỏ quạt có thể điều chỉnh được từ @jfoucher /3d-model/108967-grill-quat-tham-so-40-den-140mm Một lần nữa, bạn có thể quyên góp cho anh ấy.

Hiện tại, tôi chỉ có ngàm BL-touch nhưng nếu bạn cần thứ gì khác, hãy liên hệ với tôi! :)

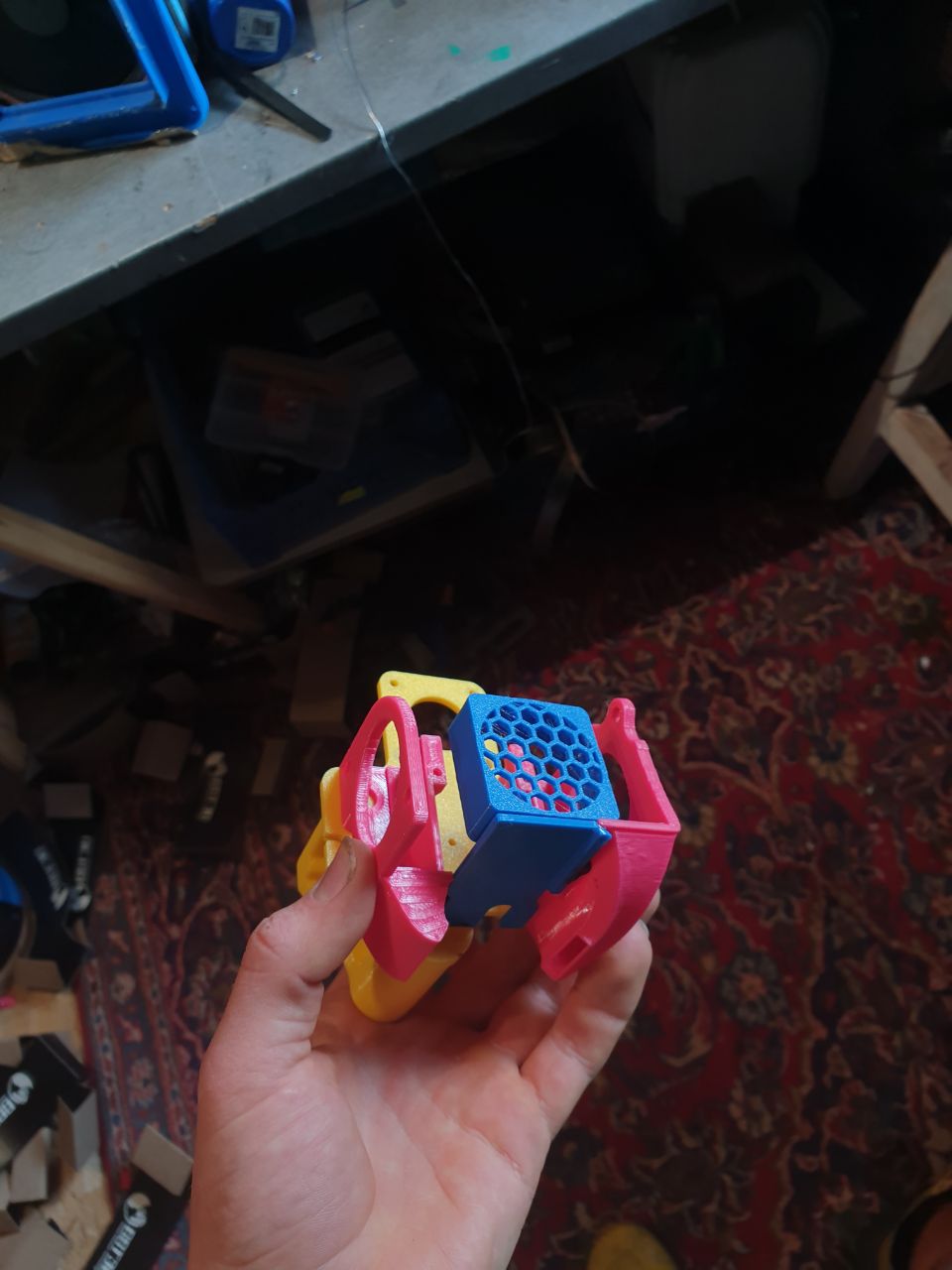

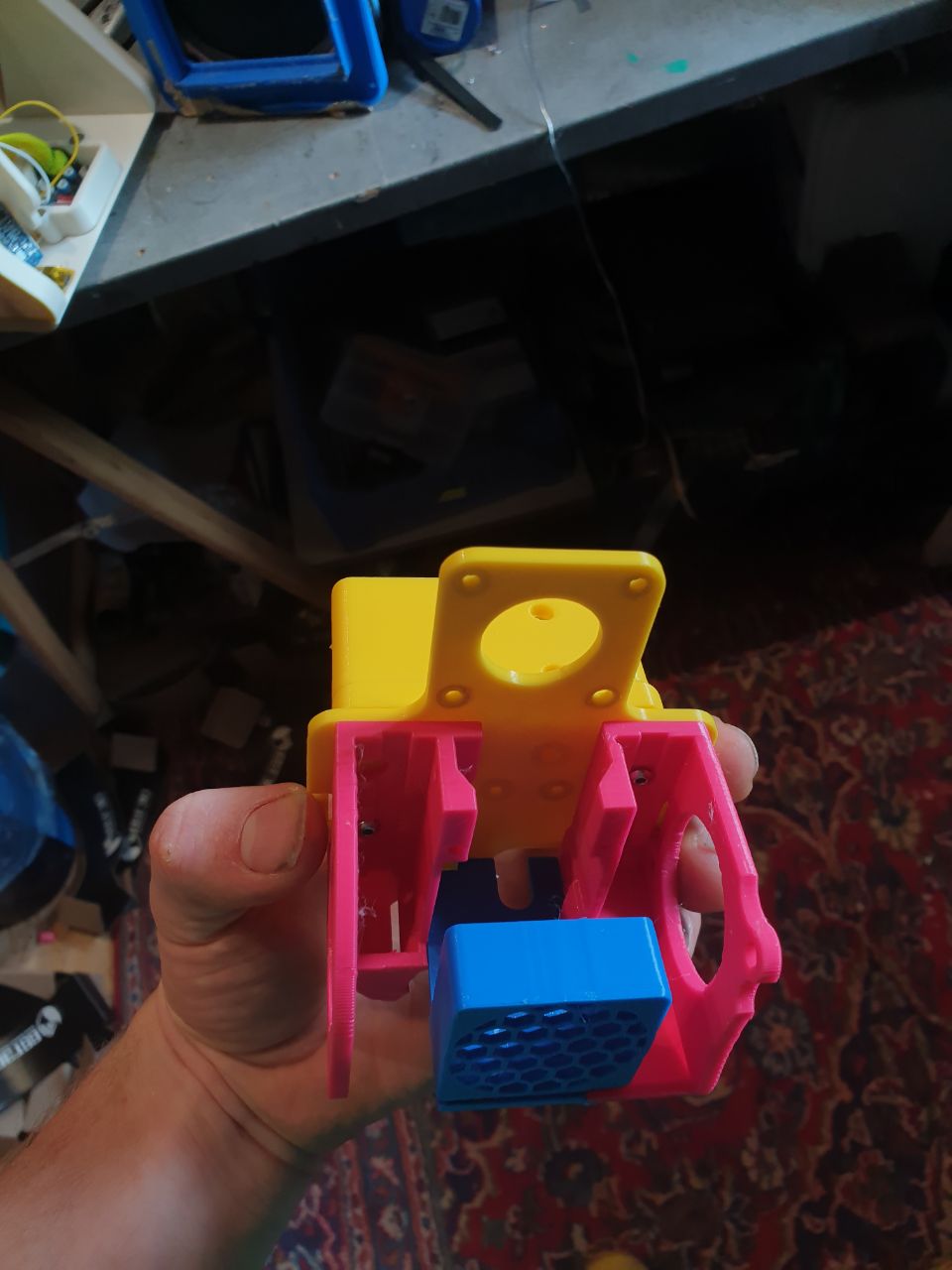

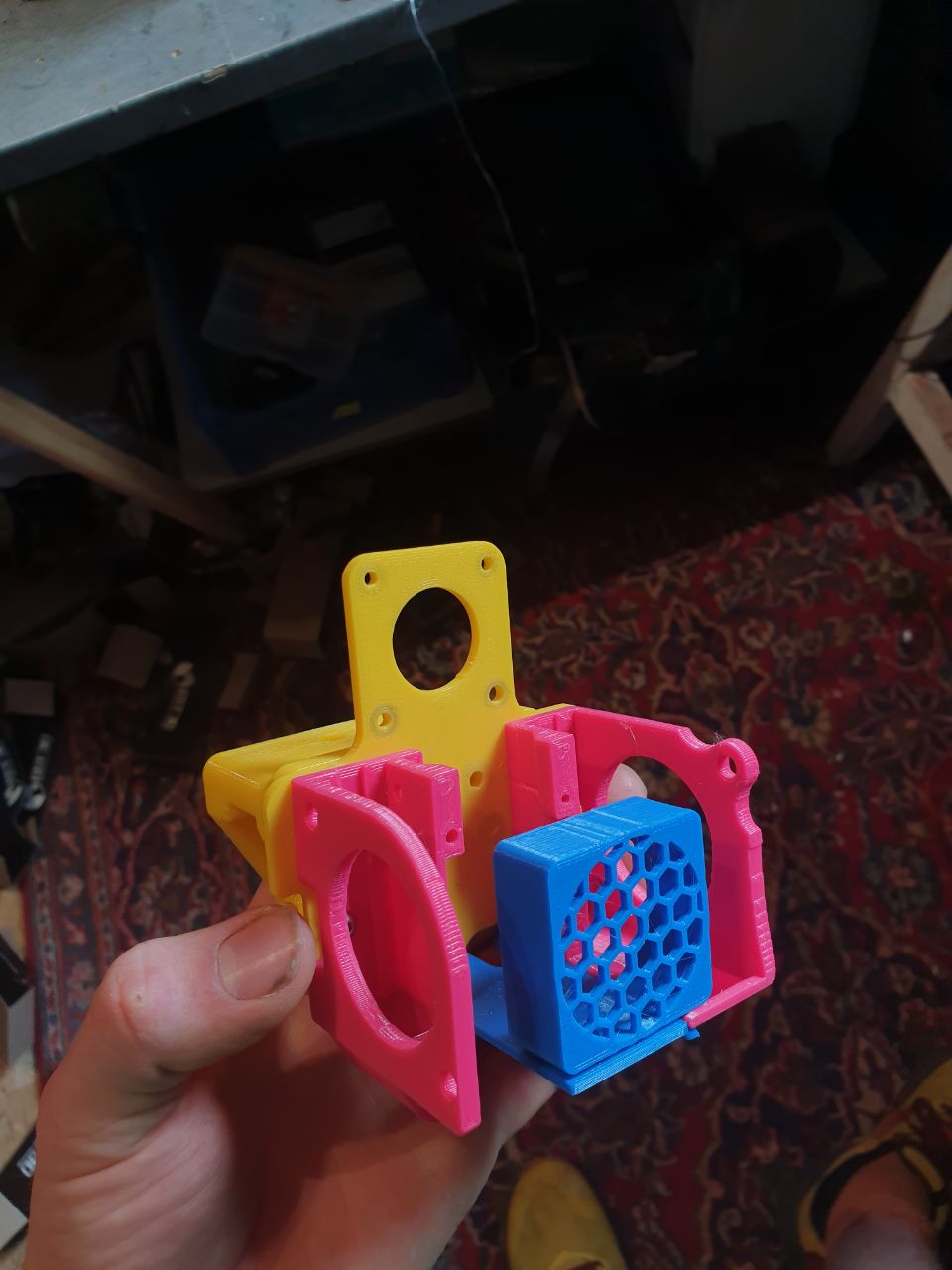

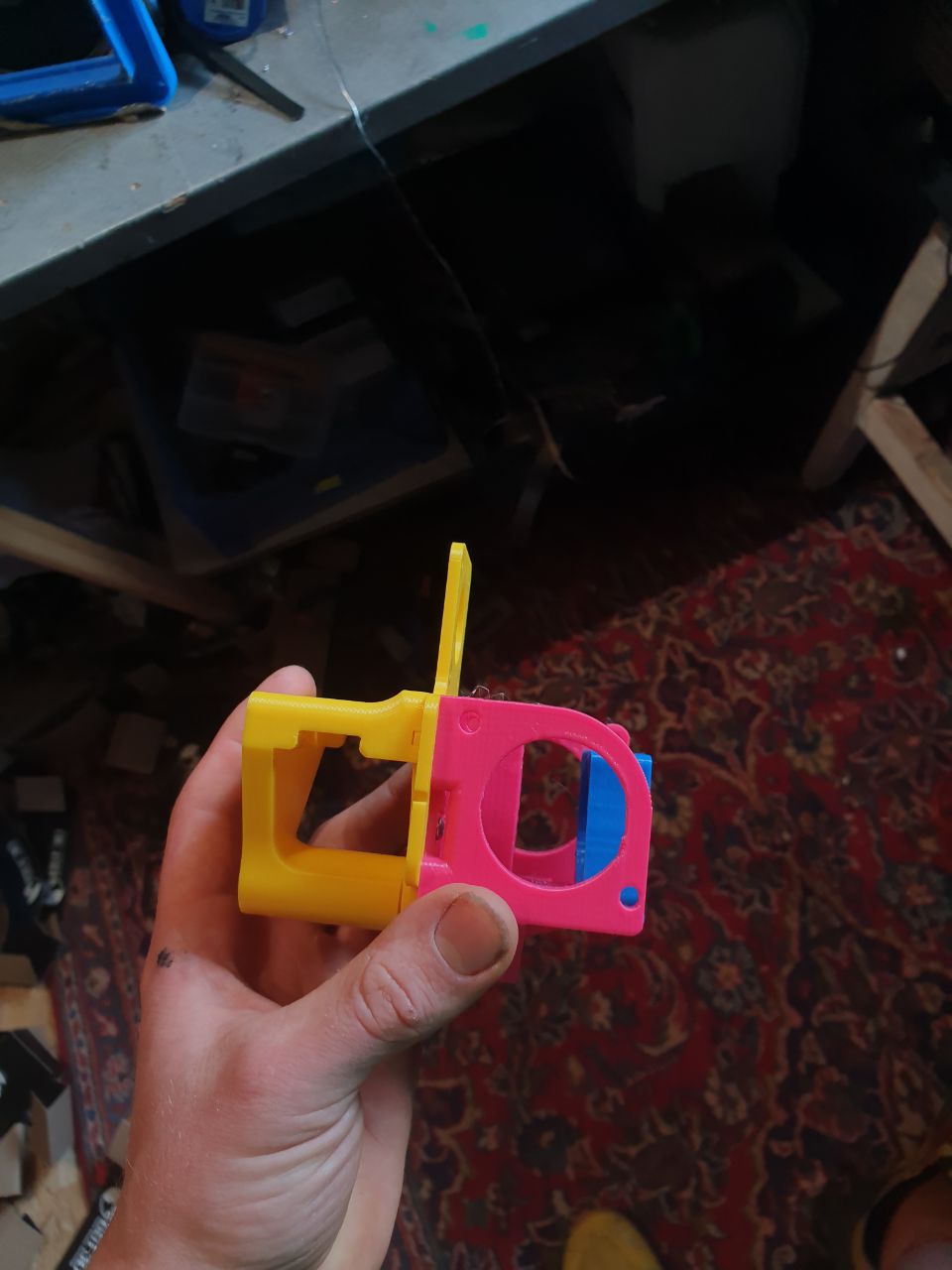

Tôi đã dành nhiều thời gian để tạo mẫu và làm cho thiết kế này mạnh mẽ và tuyệt vời.

Đây là danh sách BOM vì bạn sẽ cần một vài ốc vít và đai ốc.

Đây là hình ảnh ốc vít đầu nút https://www.google.com/search?q=button+head+screw&rlz=1C1CHBF_frFR931FR931&sxsrf=ALiCzsZqAM48YB6YVd40rIriXe5y1XBy6Q:1652476384826&source=lnms&tbm=isch&sa=X&ved=2ahUKEwjR-6qfst33AhXN_IUKHasFDDwQ_AUoAXoECAEQAw&biw=1368&bih=779&dpr=2

và đây là ốc lục giác https://www.google.com/search?q=hex+socket+head+screw&tbm=isch&ved=2ahUKEwi36d_Jst33AhXKXvEDHa38CaUQ2-cCegQIABAA&oq=hex+socket+head+screw&gs_lcp=CgNpbWcQAzIFCAAQgAQyBQgAEIAEMgYIABAHEB4yBggAEAcQHjIGCAAQBxAeMgYIABAHEB4yBggAEAcQHjIGCAAQBxAeMgYIABAIEB4yBggAEAgQHjoECCMQJzoECAAQQzoICAAQCBAHEB5QhApY9BZgkxhoAHAAeACAAViIAdYGkgECMTGYAQCgAQGqAQtnd3Mtd2l6LWltZ8ABAQ&sclient=img&ei=Ocp-YvfoLsq9xc8PrfmnqAo&bih=779&biw=1351&rlz=1C1CHBF_frFR931FR931&hl=en

1x M6x26 cho Ngàm Microswiss DD sang Ray Tuyến tính [Ốc lục giác]

1x M4x16 cho Ngàm Microswiss DD sang Ray Tuyến tính [Ốc lục giác]

1x Ruthex M3 Insert cho Bộ chuyển đổi ngàm Ray tuyến tính cho Microswiss DD

1x Ruthex M4 cho Bộ chuyển đổi ngàm Ray tuyến tính cho Microswiss DD

(bạn có thể dùng đai ốc M4 thay thế nếu cần)

2x M4x28 cho Quạt 5015 Bên phải [Đầu nút]

2x M4x30 cho Quạt 5015 Bên phải [Đầu nút]

3x M3x6 cho Ngàm chụp quạt [Đầu nút]

1x M3x14 cho Ngàm chụp quạt [Đầu nút]

3x M3x24 cho Quạt 4020 [Noctua] [Ốc lục giác]

4x M3x6 cho Hướng dẫn MGN12H [Ốc lục giác]

Nếu bạn sống ở Châu Âu, tôi đặc biệt giới thiệu https://www.screwfasteners.co.uk/ Chất liệu A2 hoặc A4 đều tốt và nó nhẹ, chống ăn mòn.
