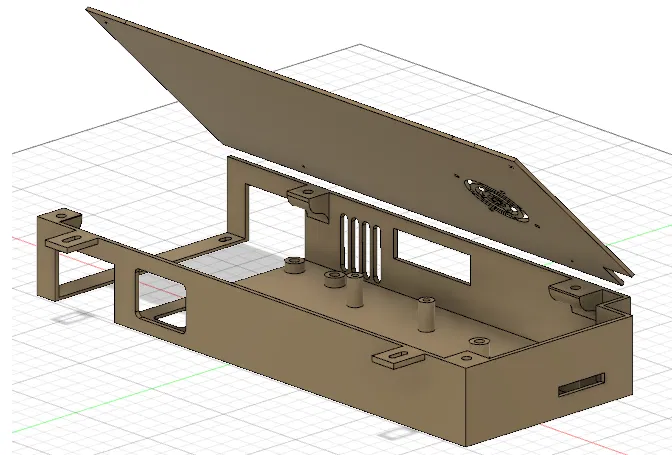

Hộp đựng Kobra Max cho RPI 3B và BTT SKT Mini E3 V3

Sau khi nâng cấp máy in, tôi không có chỗ nào tử tế để mấy cái linh kiện, nên tôi quyết định tự học cách thiết kế riêng cho mình!

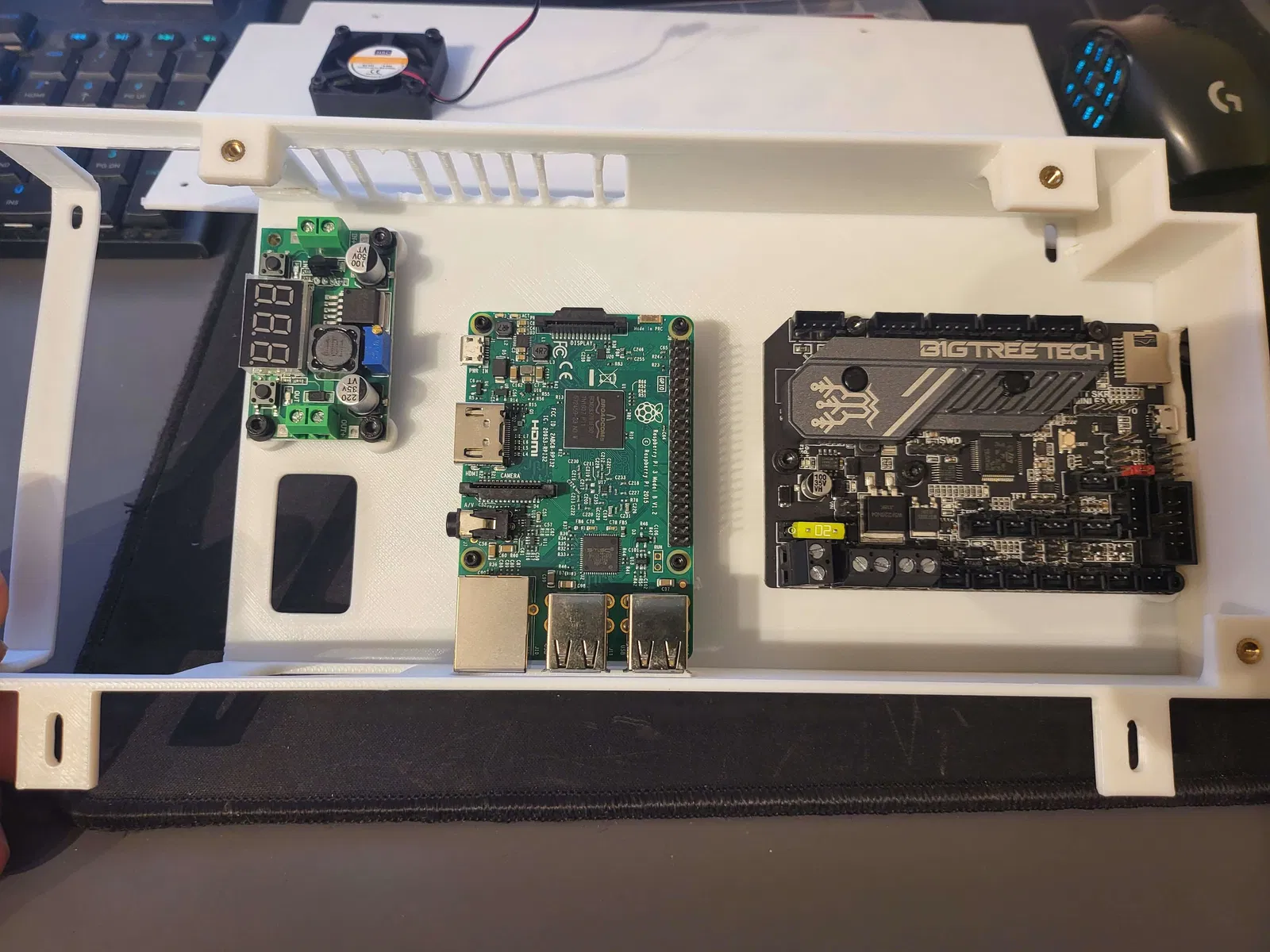

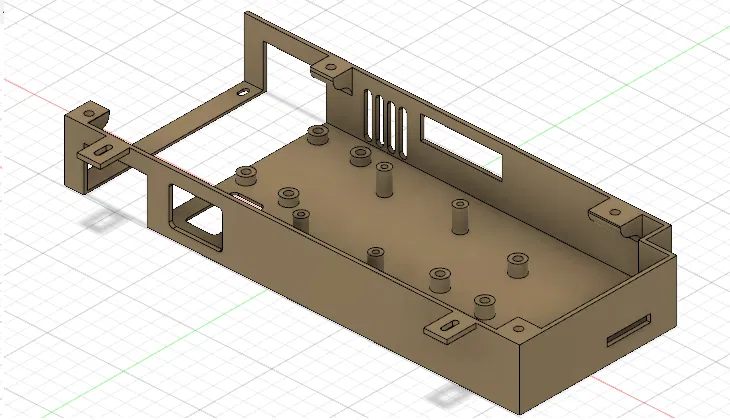

Tất cả các lỗ gắn đều dùng ren chèn dạng vặn xoắn.

Bộ chuyển đổi Buck, bo mạch chính và nắp hộp đều dùng ren chèn M3x4x5mm.

Bo mạch RPI dùng ren chèn M2x4x3.5mm.

Quạt được gắn bằng bu lông M3x12mm.

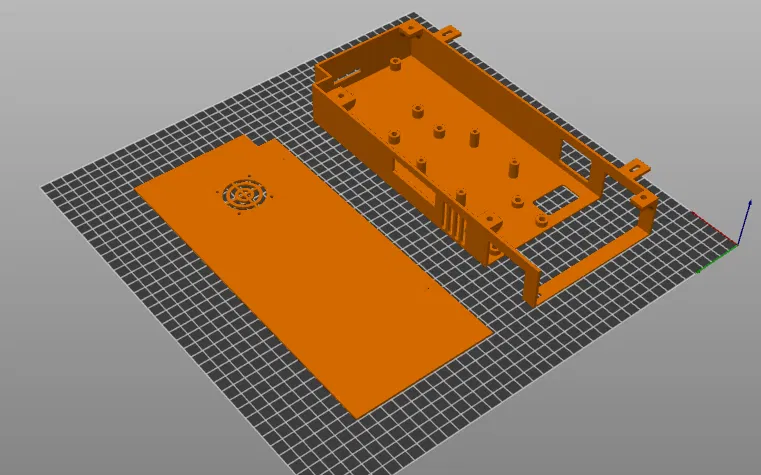

Cố gắng thiết kế hạn chế tối đa phần thừa để in.

Thứ duy nhất tôi thấy cần dùng giá đỡ là mấy cái tai gắn bên ngoài.

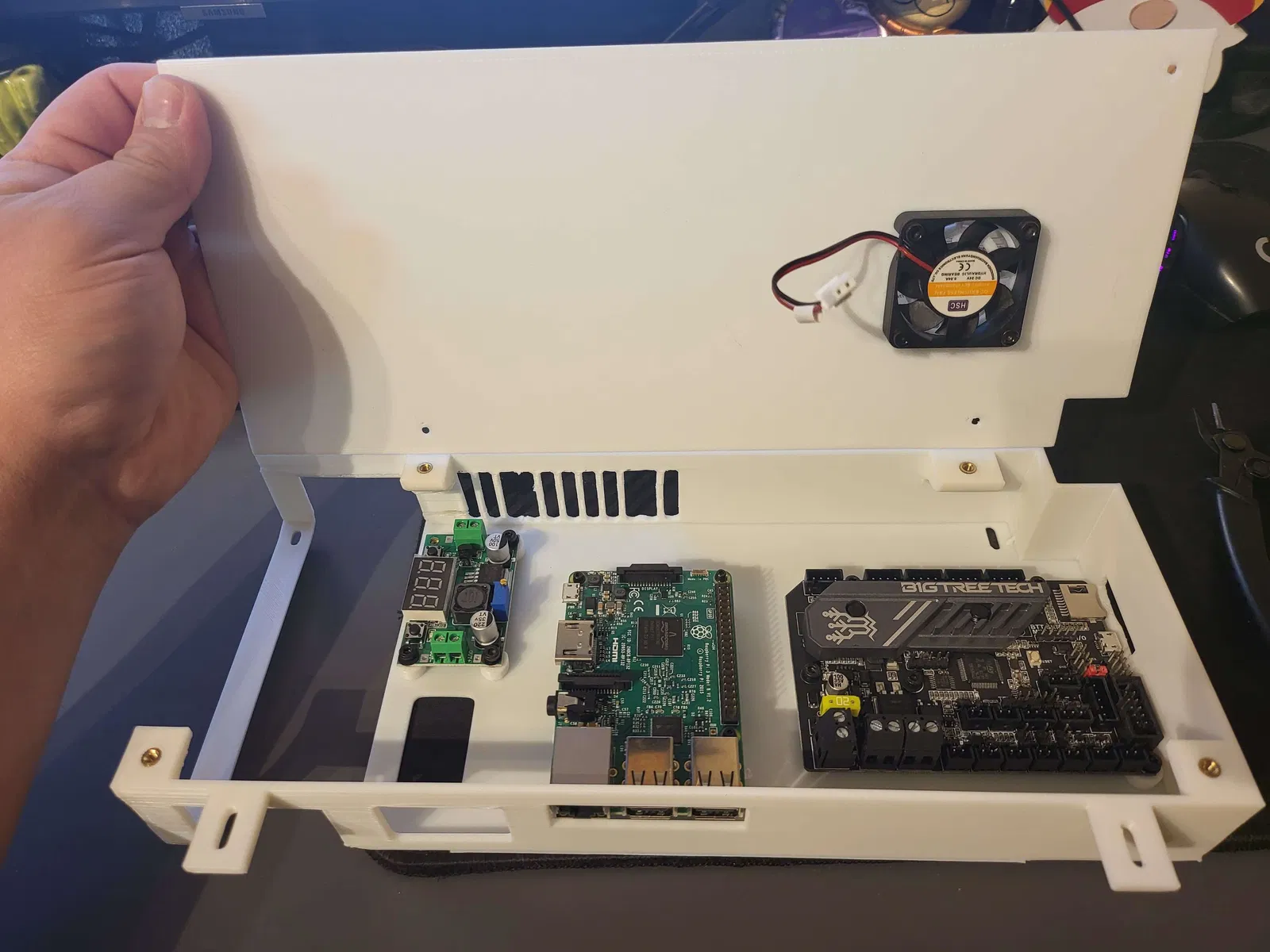

Không thể dùng nắp stock vì quạt trên đó quá to và nó chạm vào tản nhiệt của bo mạch chính, nên tôi dùng quạt của quạt tản nhiệt đầu đùn ban đầu.

Chúc anh em vui vẻ!

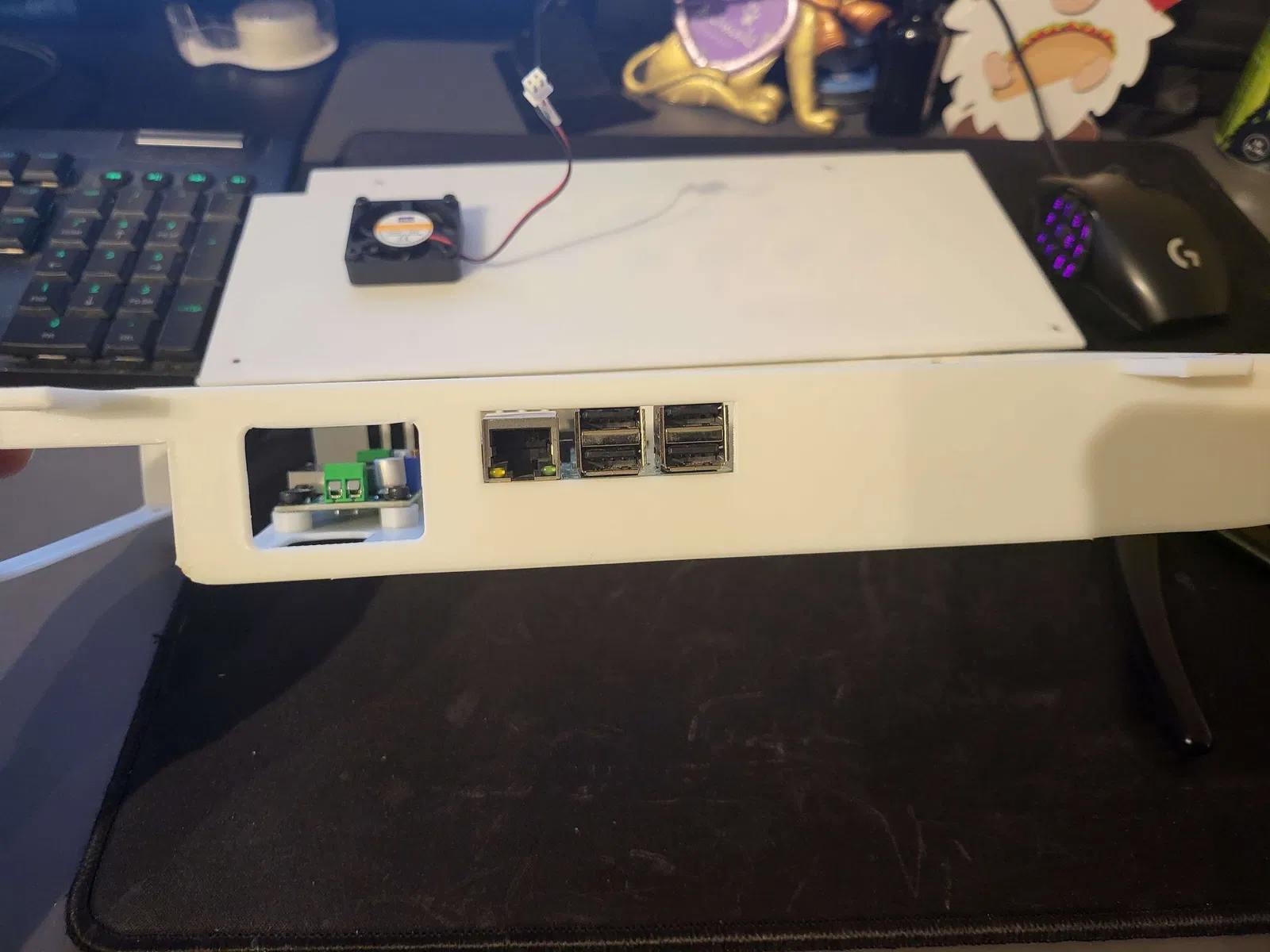

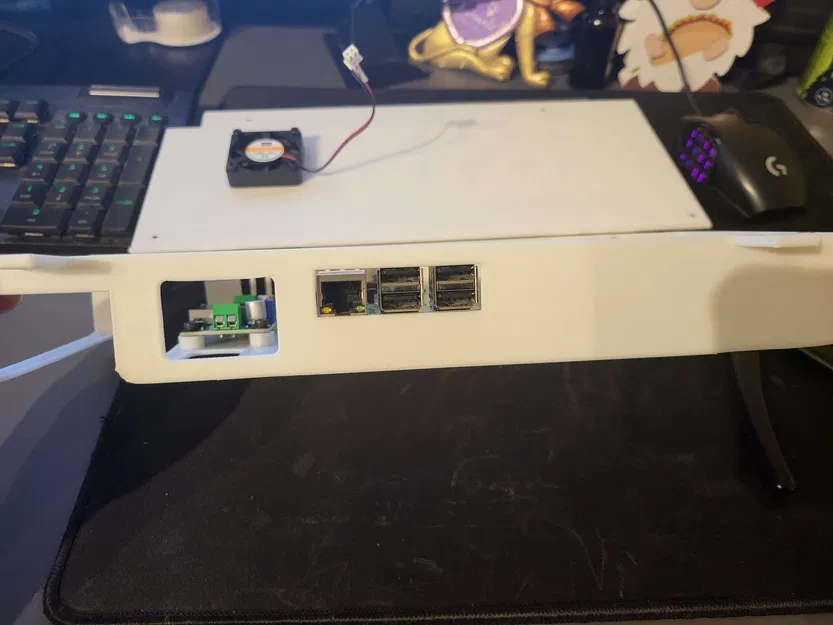

Cập nhật 4/8/2023 8:05 tối EST: À, tôi vừa nhận ra là cổng USB và cổng Ethernet của RPI bị che bởi thanh nhôm định hình, nên tôi phải sửa lại. Sẽ sớm đăng bản sửa lỗi. Xin lỗi anh em!

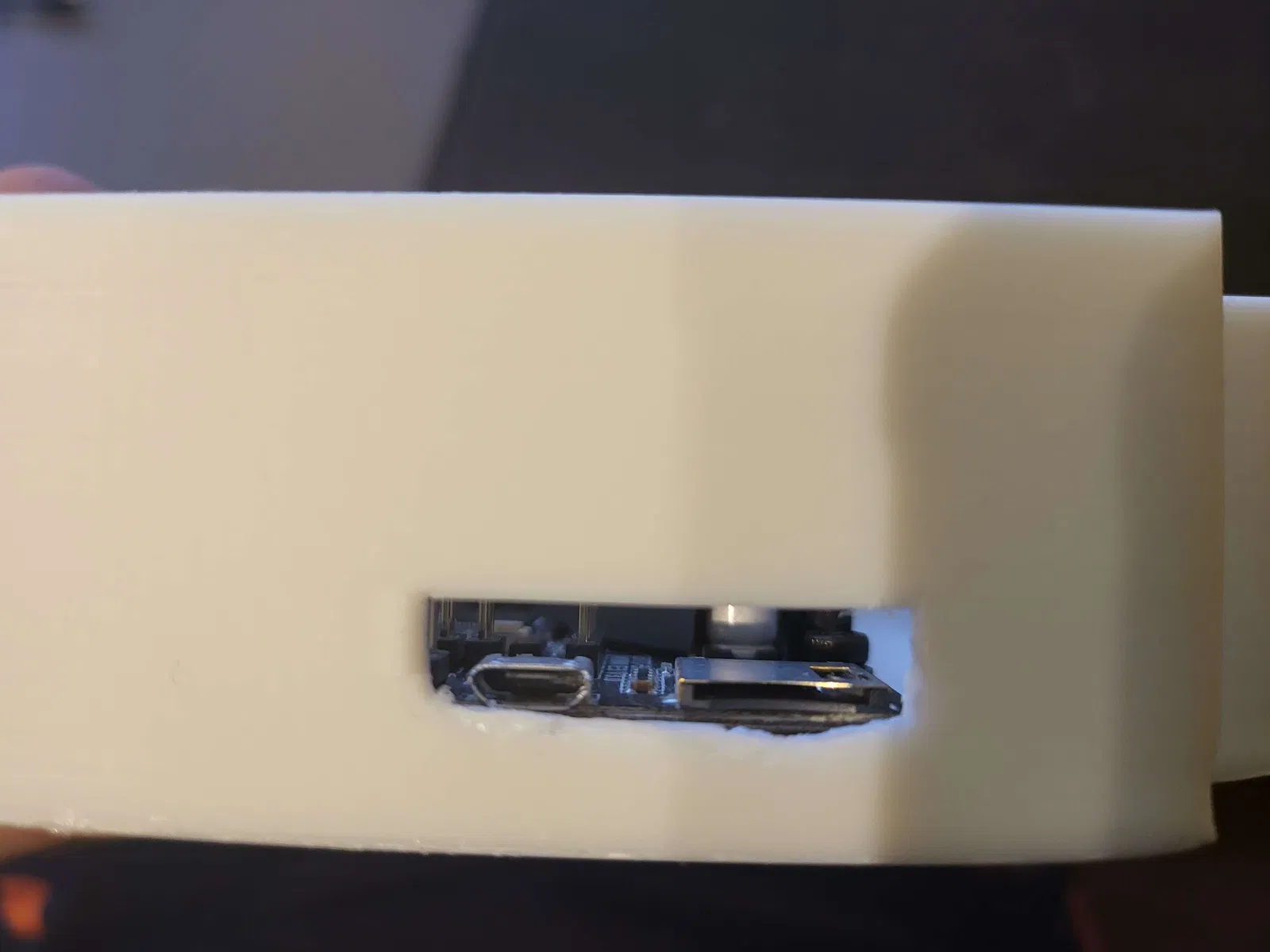

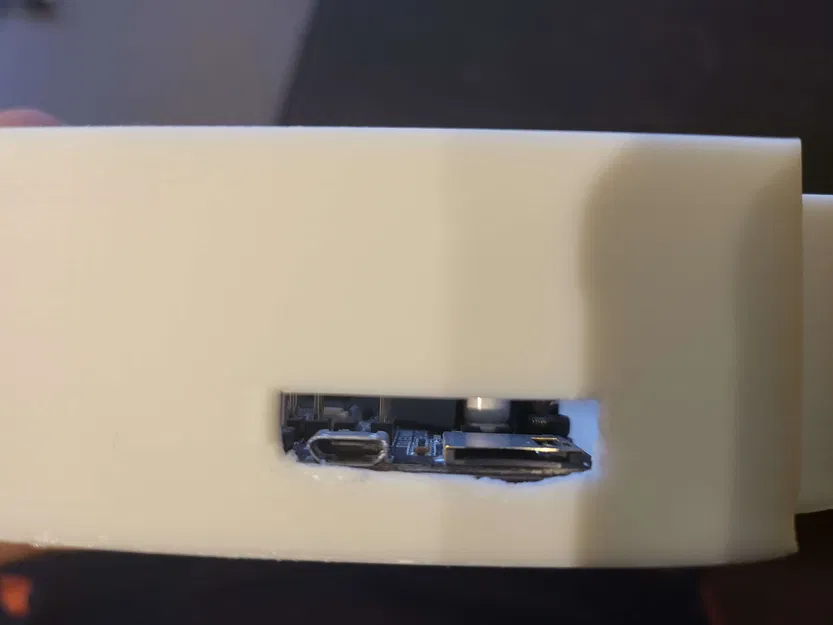

Cập nhật 4/13/2023: Tôi đã tải lên phiên bản sửa đổi để khắc phục một số vấn đề với các cổng RPI bị thanh nhôm định hình che khuất và các cổng của bo mạch chính cũng bị che. Tiếc là tôi chưa thể in thử để cập nhật hình ảnh và kiểm tra lại độ vừa vặn vì không có nhà. Ngay khi có dịp vào cuối tuần này, tôi hy vọng sẽ làm được điều đó!

Cập nhật 1/7/2024: Tôi đã không thể làm tiếp phần này do lý do cá nhân. Tôi đã tải lên các tệp Step cho bất kỳ ai muốn cải thiện thiết kế. Xin lỗi vì đã để dự án này bị trì trệ lâu như vậy.
