Trạm Lập Trình Arduino-Atmega328-Attiny85

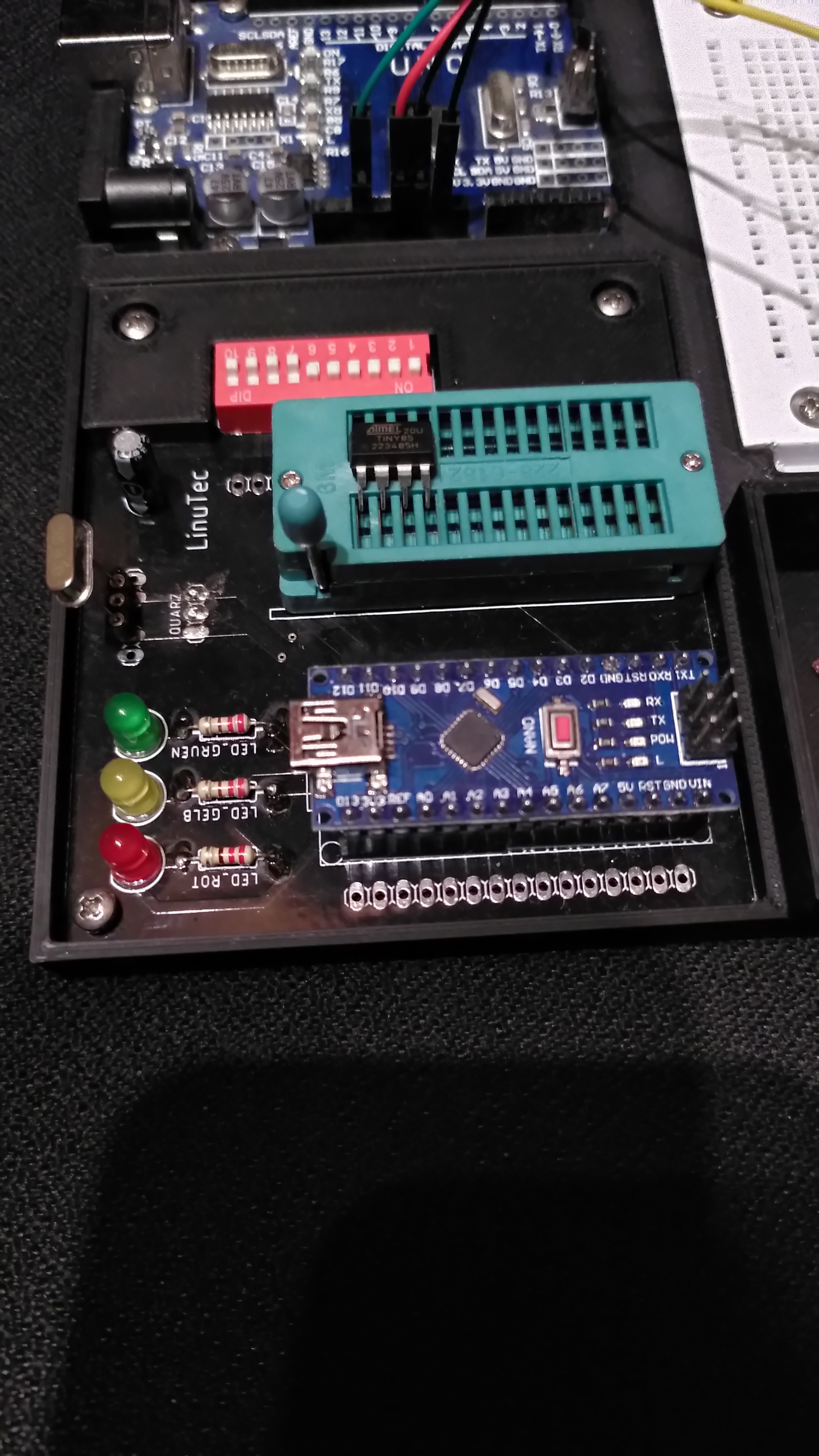

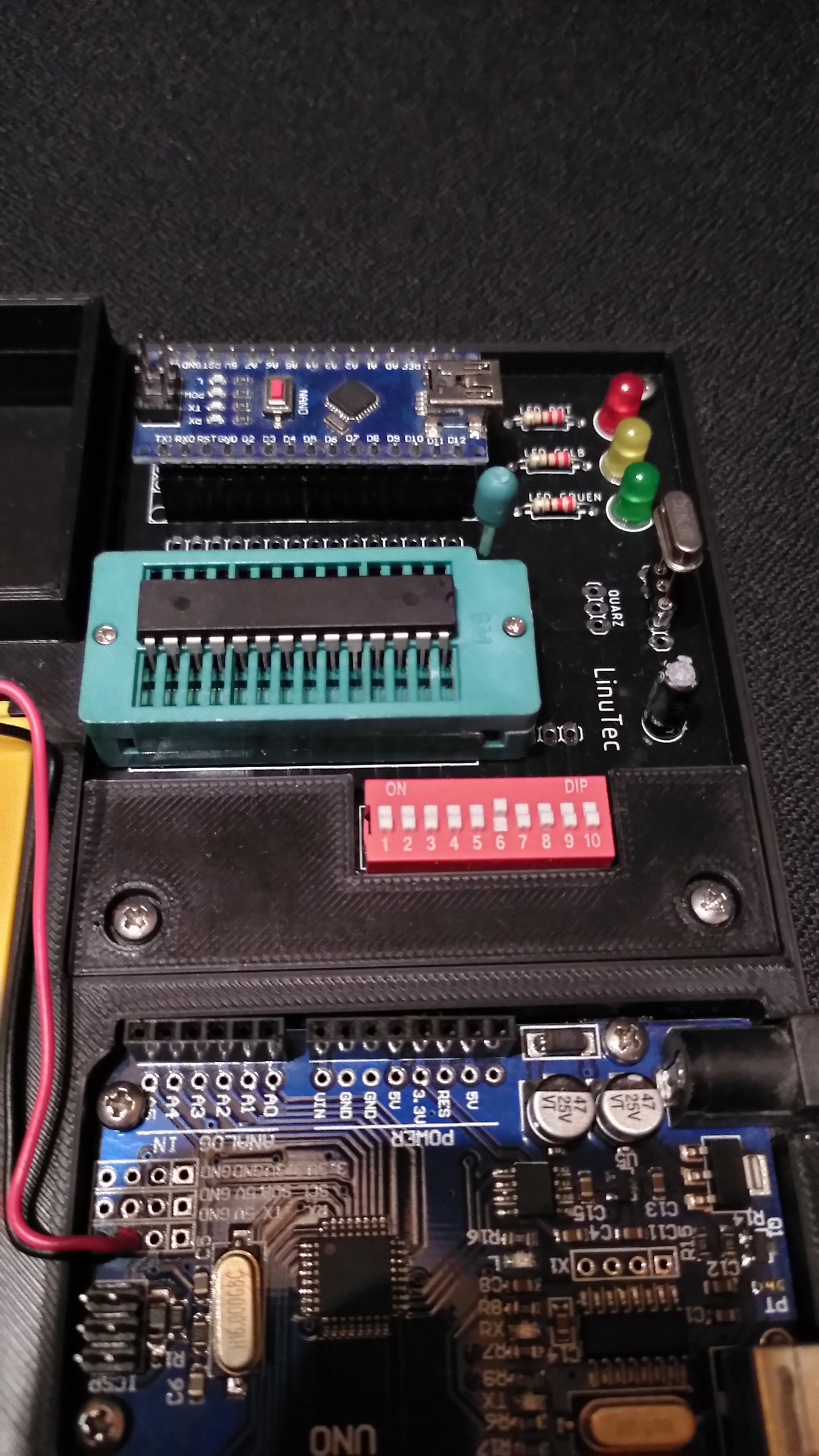

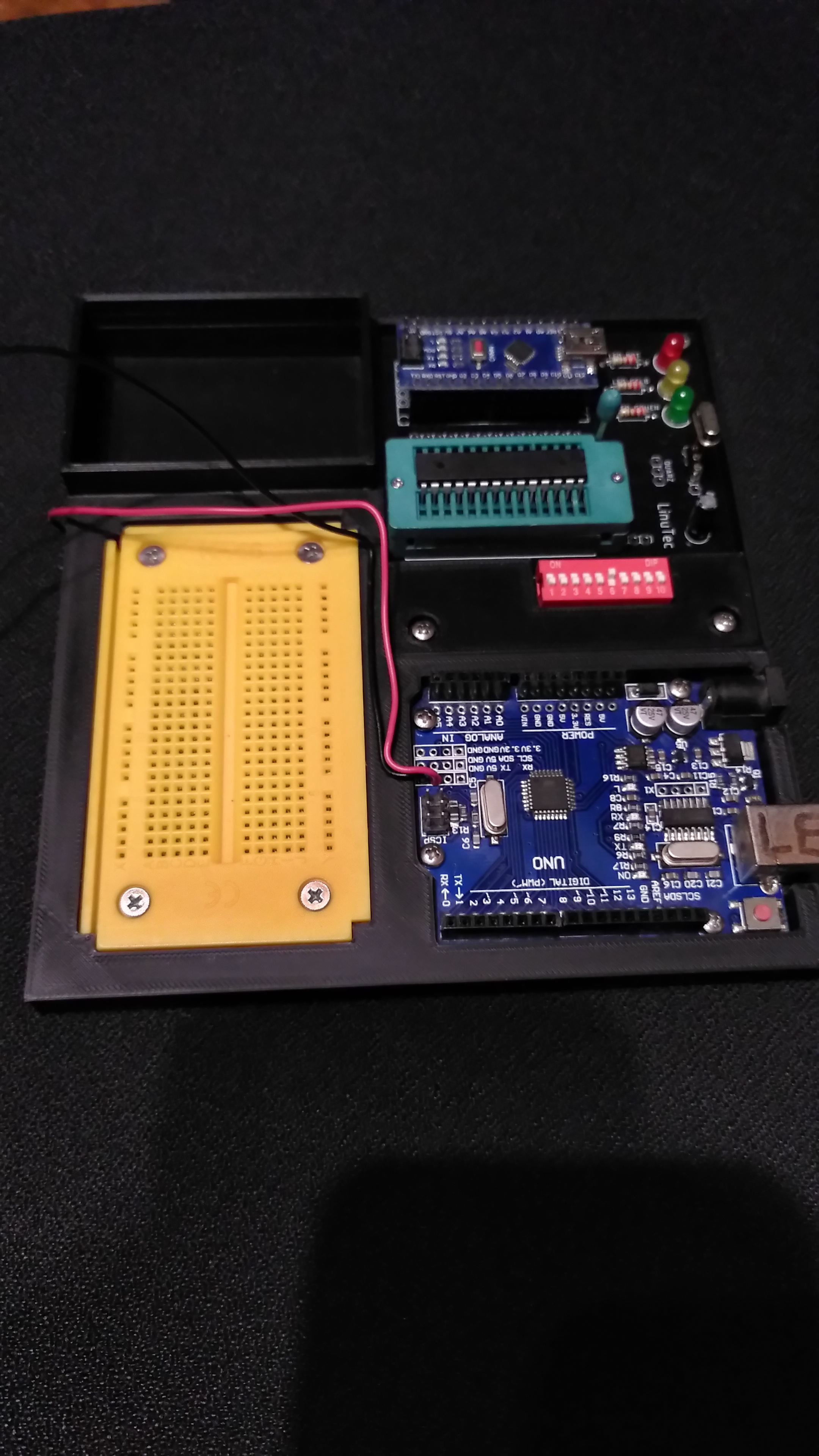

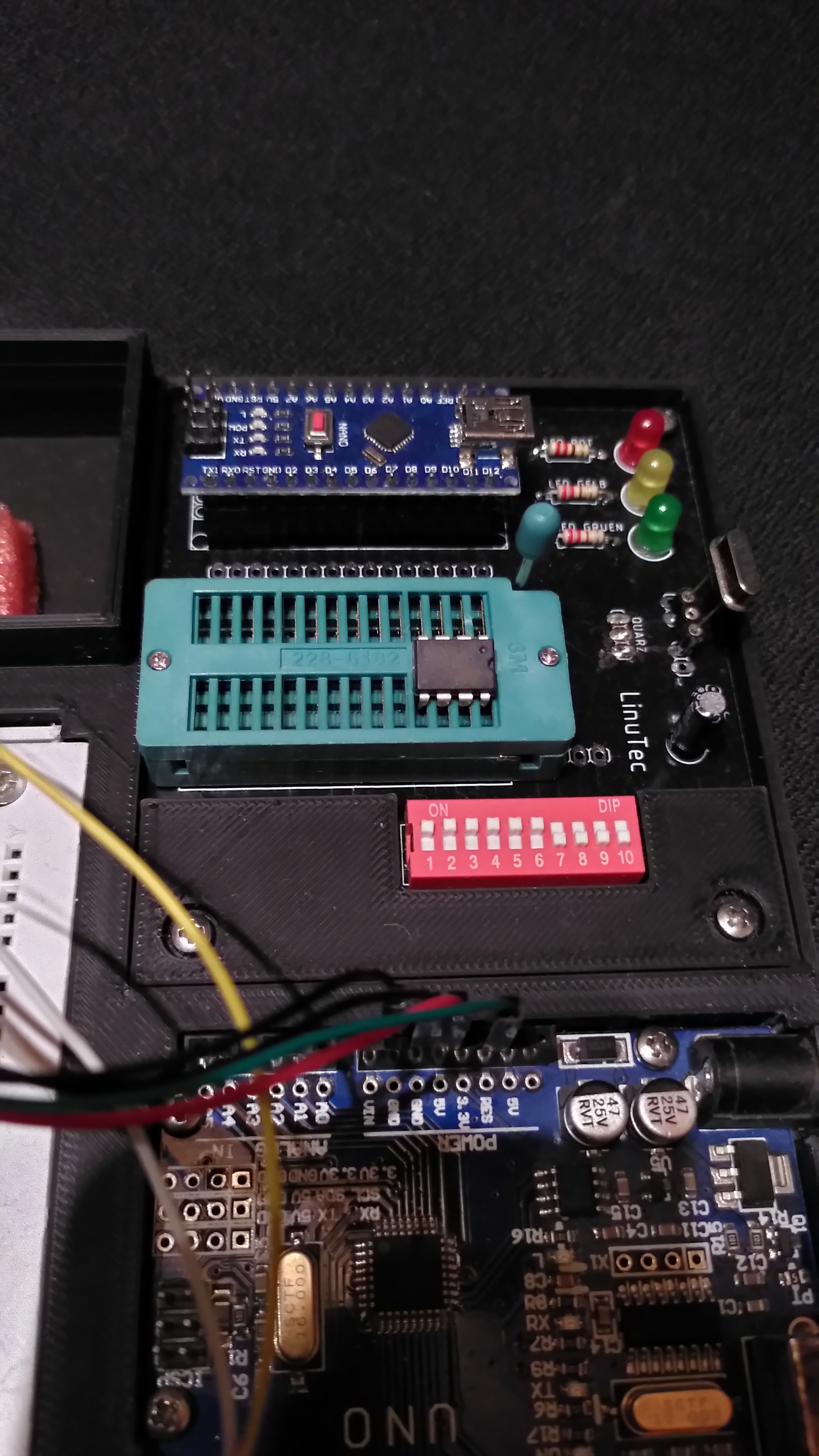

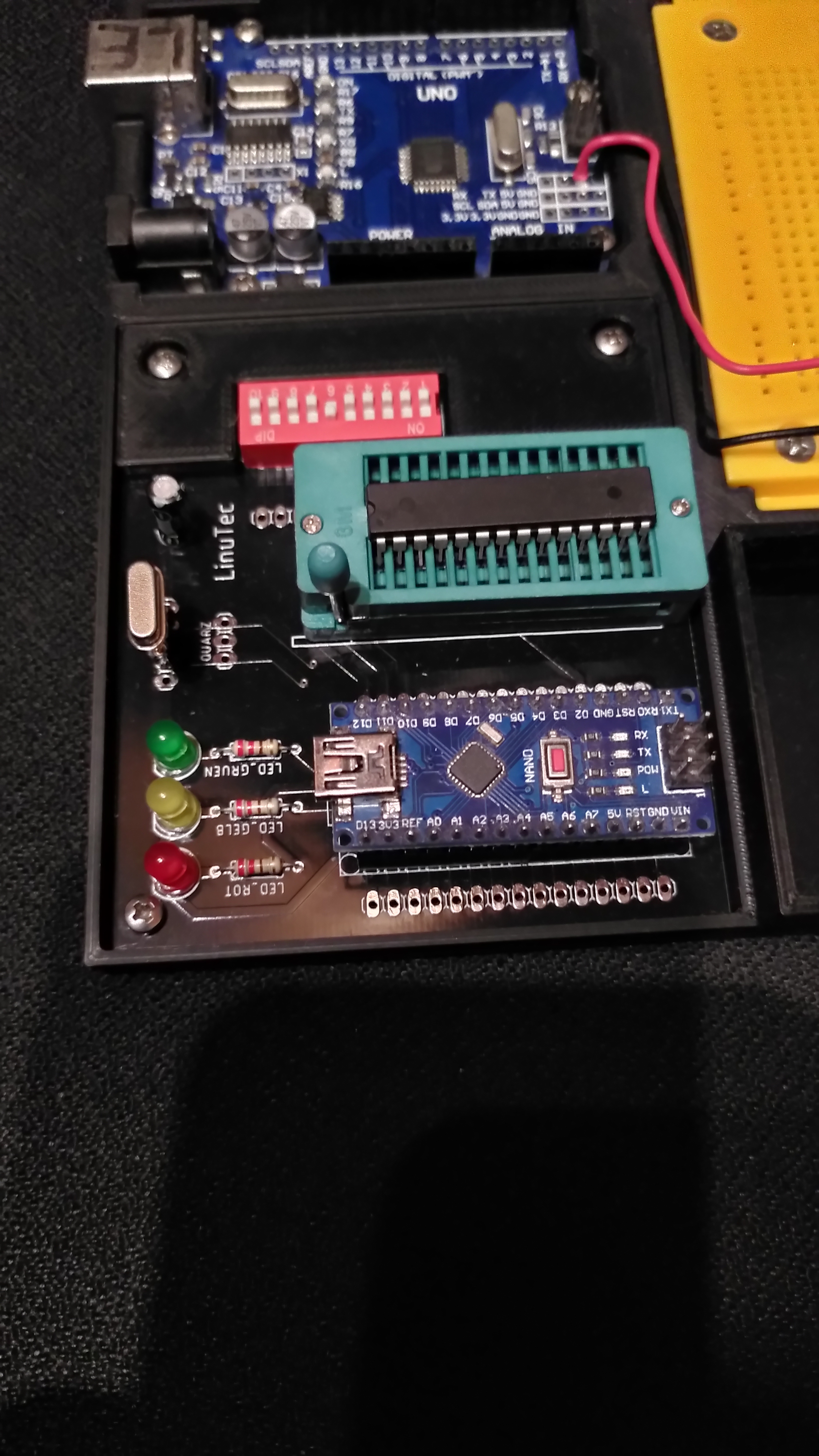

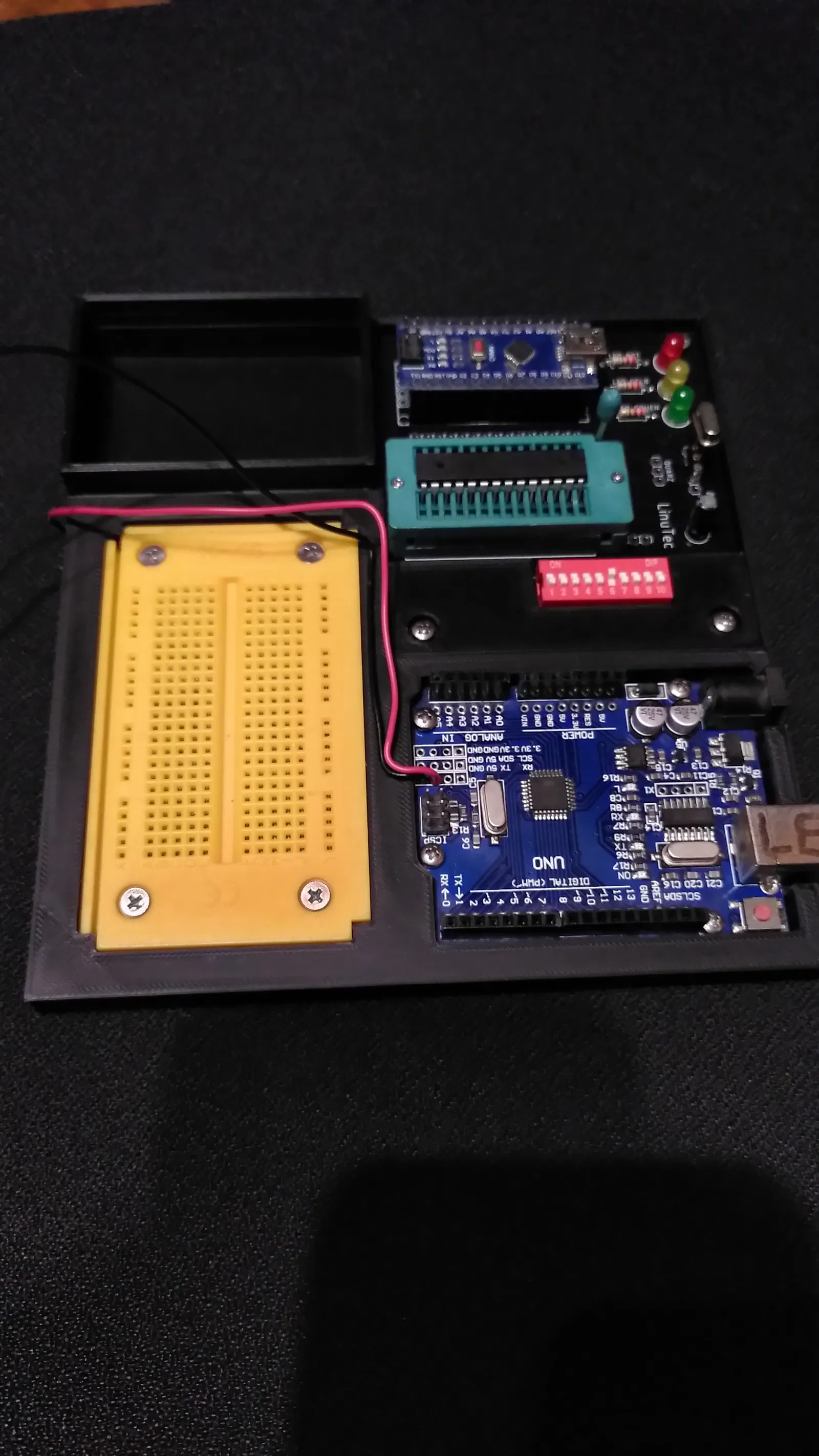

Trạm Lập Trình Arduino Atmega328 & Attiny85
Đây là link tới PCB: https://www.pcbway.com/project/shareproject/Arduino_Programmierstation_Atmega328_Attiny85_442d283b.html
Và đây là chỗ mấy bạn có thể tự đặt làm PCB nè: https://pcbway.com/g/Bm3OZF
Linh kiện cần thiết:
- 1x LED Xanh lá 3mm
- 1x LED Vàng 3mm
- 1x LED Đỏ 3mm
- 3x Điện trở 220Ohm
- 1x Arduino Nano
- 1x Atmega 328 / ATtiny
- 2x Tụ điện 18pF-22pF
- 1x Tụ điện 10μF
- 1x Thạch anh 16Mhz
- 2x Jack cắm header thẳng 15 pin, 2.54mm
- 1x Công tắc DIP 10 pin
- 1x Jack cắm header thẳng 3 pin, 2.54mm
- 1x Đế IC 14 pin
Code chương trình: https://github.com/Linu-Tec/Arduino-Programmierstation-Atmega328-Attiny85
