Vỏ Case cho Màn Hình Sunton ESP32-2432S028R Vàng Giá Rẻ

Đây là một vỏ case cho bo mạch phát triển Sunton ESP32-2432S028R, loại bo mạch này có bán rộng rãi trên Ali Express, Banggood, Amazon, v.v. Giá trên Ali Express chỉ khoảng 8 đô la Mỹ. Bo mạch này tích hợp module ESP32 WROOM-32 và màn hình LCD màu 2.8" độ phân giải 320 x 240 với cảm ứng điện trở.

Bo mạch này đã được giới thiệu trên Hackaday và YouTube. Có một kho lưu trữ thông tin và các dự án mẫu trên GitHub.

• Màn hình ESP32 Rẻ và Dễ Sử Dụng qua Brian Lough trên YouTube
• ESP32-Cheap-Yellow-Display trên GitHub

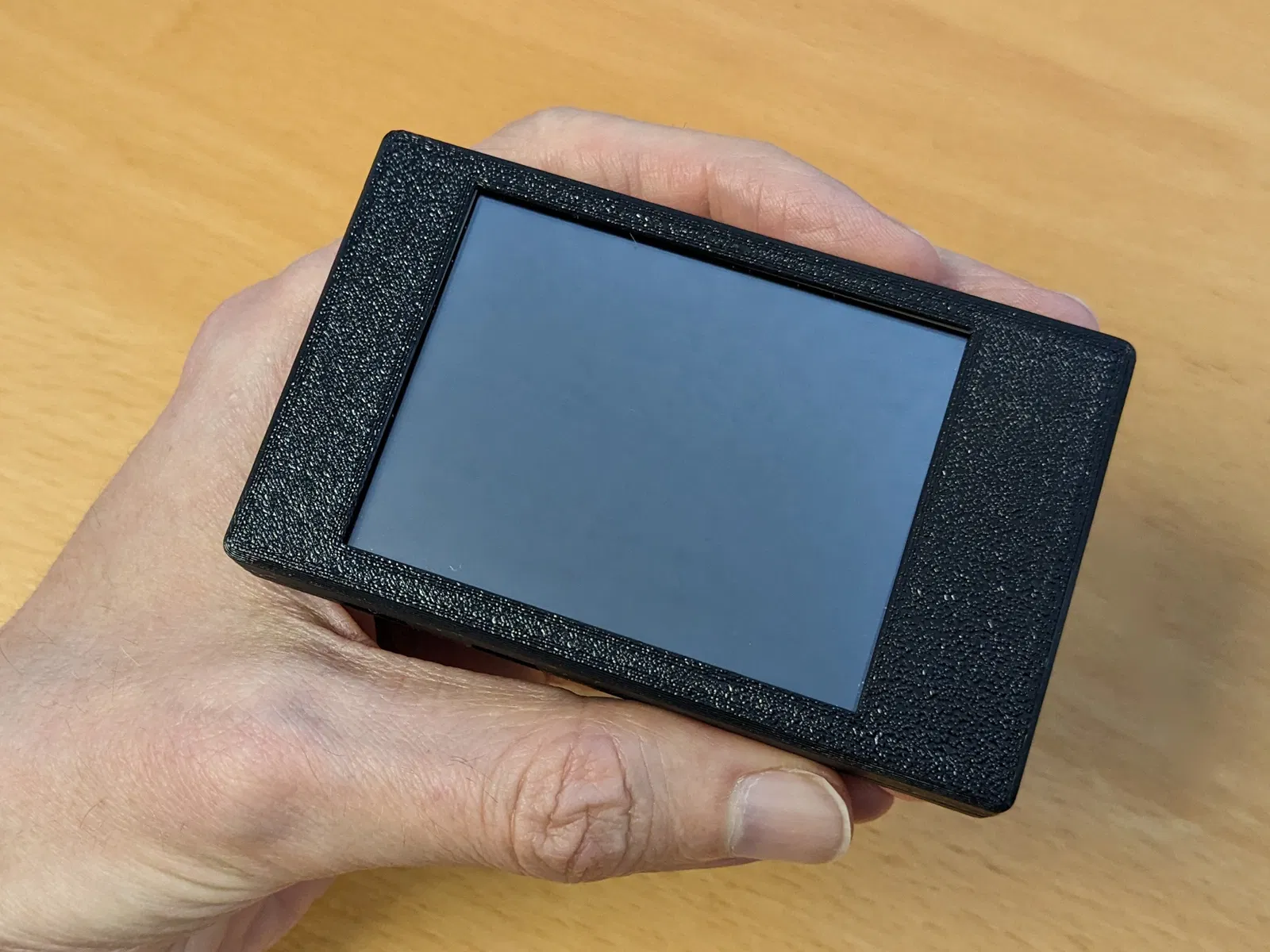

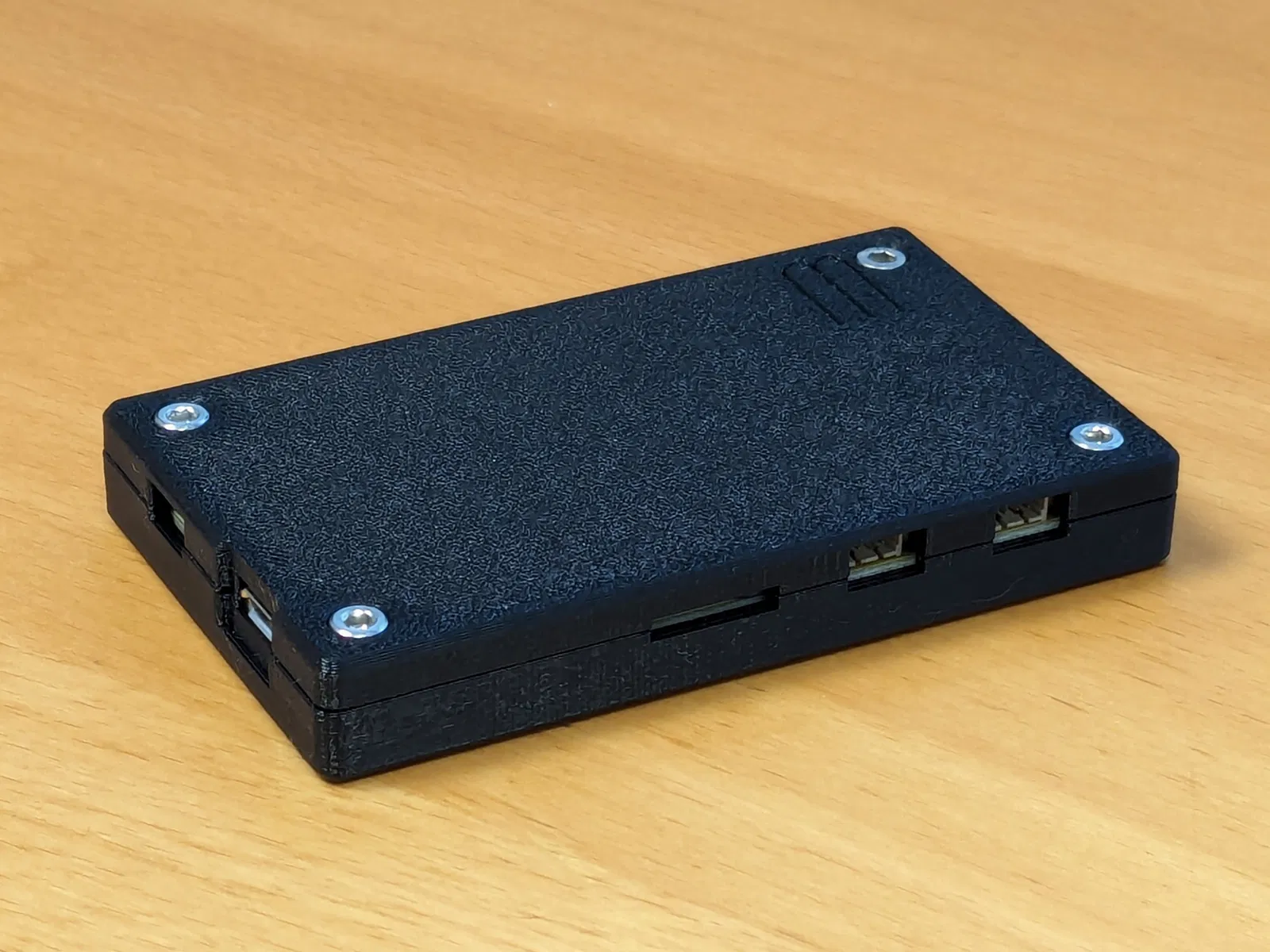

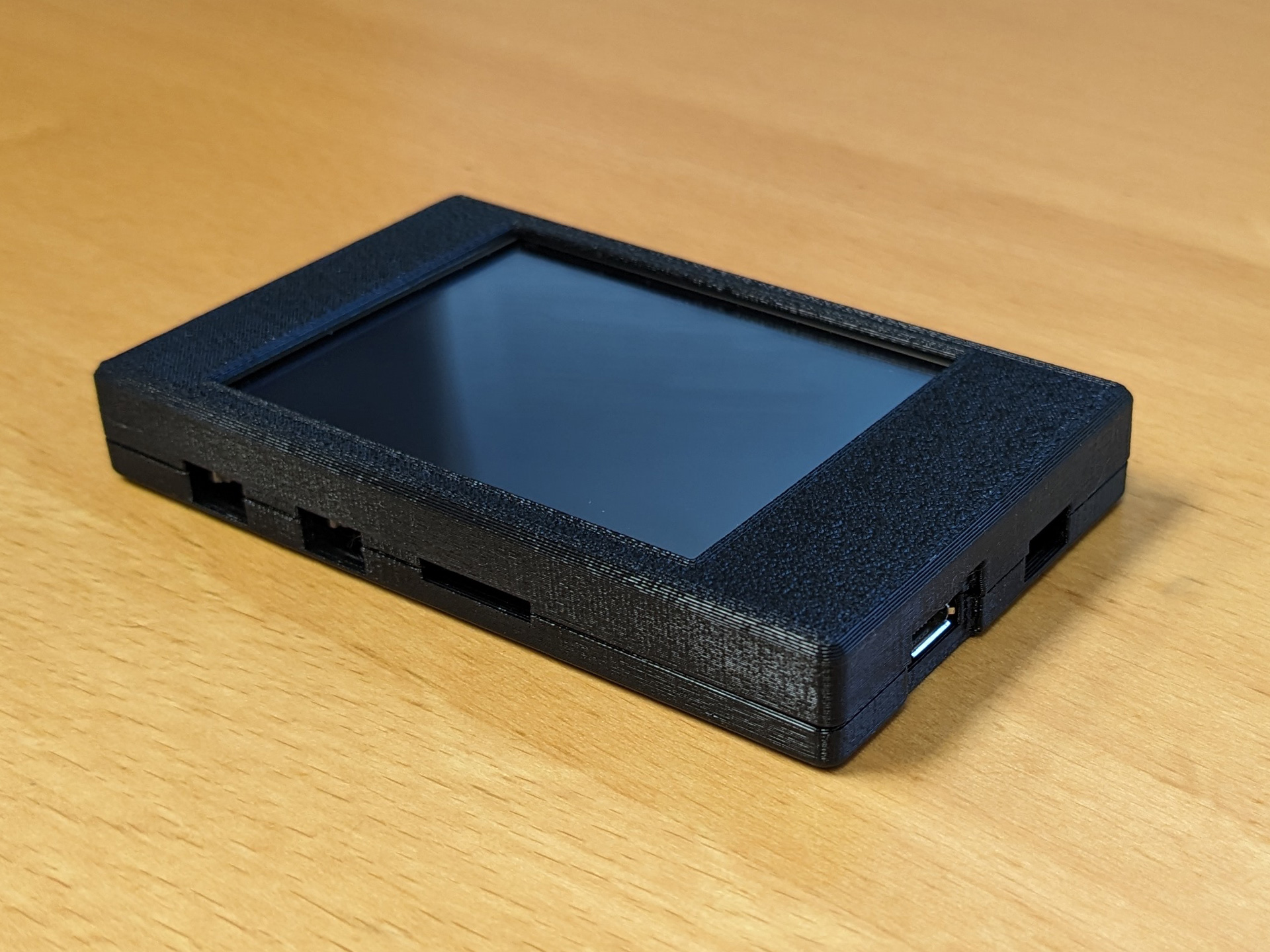

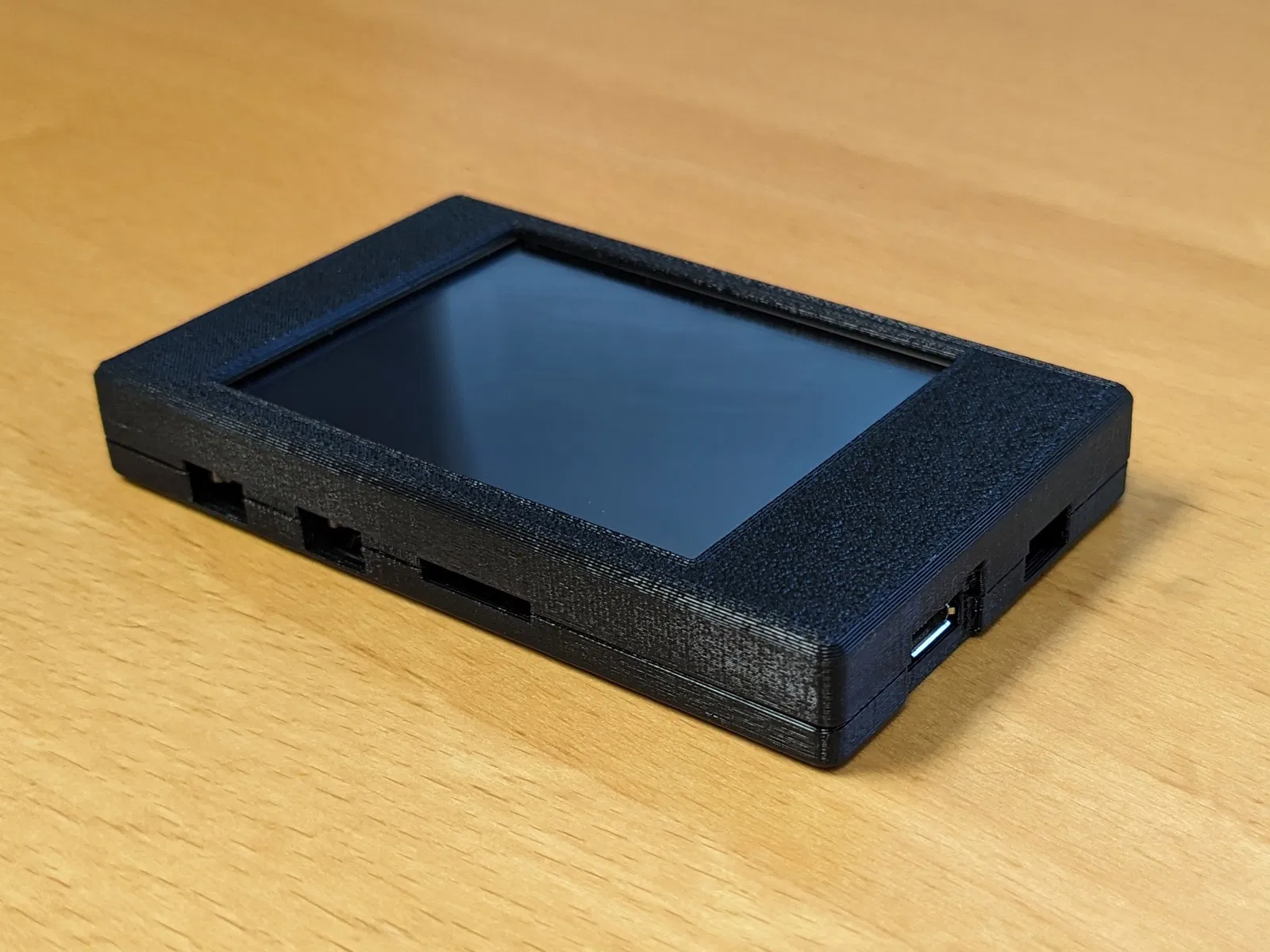

Vỏ case này cung cấp một hộp đựng cho bo mạch. Tất cả các cổng kết nối chính đều được lộ ra, bao gồm cổng nguồn USB và khe cắm thẻ nhớ micro SD, và các nút bấm phía sau bo mạch cũng có thể truy cập được.

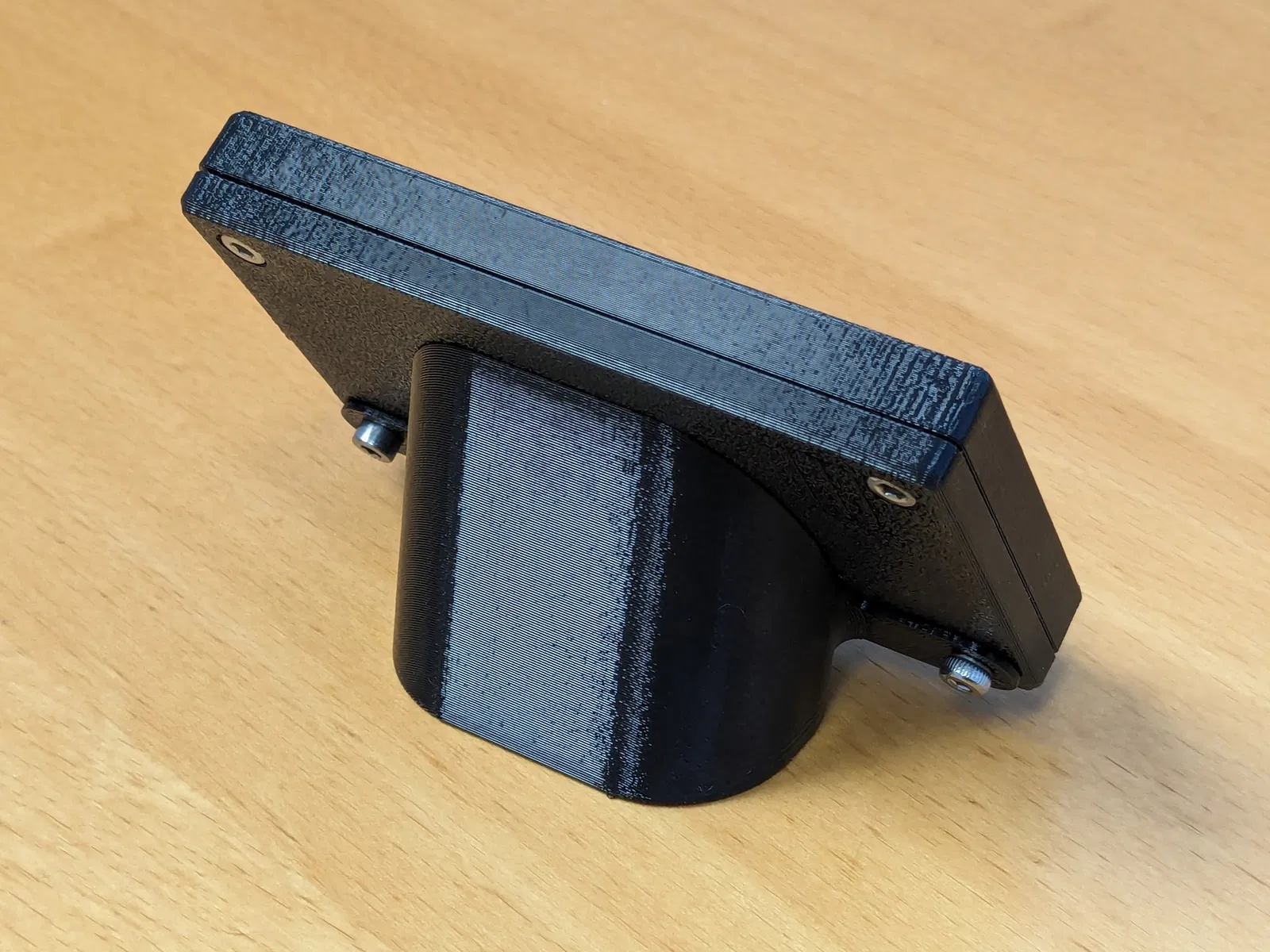

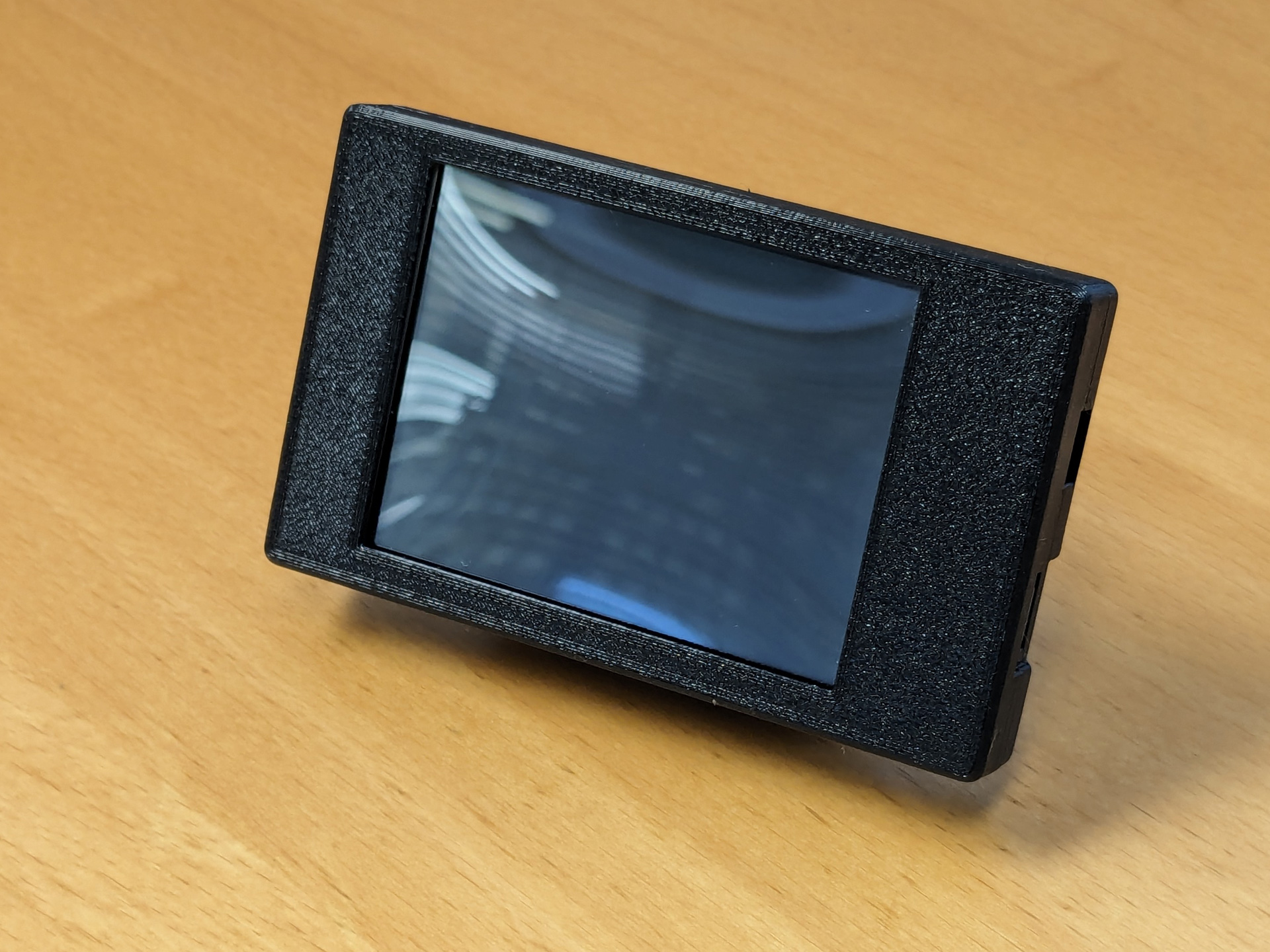

Có một chân đế tùy chọn có thể gắn vào mặt sau, giúp thiết bị có hình dạng giống như một màn hình nhà thông minh nhỏ.

Vỏ case này phù hợp với phiên bản gốc của bo mạch, có một cổng micro USB. Có một phiên bản khác của bo mạch có cổng USB-C, và các cổng kết nối cùng công tắc khác ở vị trí hơi khác một chút, mà vỏ case này không phù hợp.

• ESP32-2432S028R trong Cửa hàng Sunton trên AliExpress

In một mặt trước và một mặt sau. Mặt trước có hai phiên bản tùy thuộc vào việc bạn muốn sử dụng ốc vít ren hay chỉ cần tự siết vào nhựa. Tùy chọn in chân đế. Tất cả các file đều in được mà không cần hỗ trợ. In mặt trước và mặt sau trên mặt phẳng của chúng. In chân đế trên mặt lớn sẽ gắn vào vỏ case.

Đối với phiên bản sử dụng ốc vít ren, bạn sẽ cần bốn ốc M3 có chiều dài danh nghĩa 4mm. Đây là loại ngắn. Đối với cả hai phiên bản, bạn sẽ cần bốn vít đầu tròn M3 x 6mm. Nếu sử dụng chân đế, hãy thay thế hai vít 6mm bằng vít M3 x 10mm.
