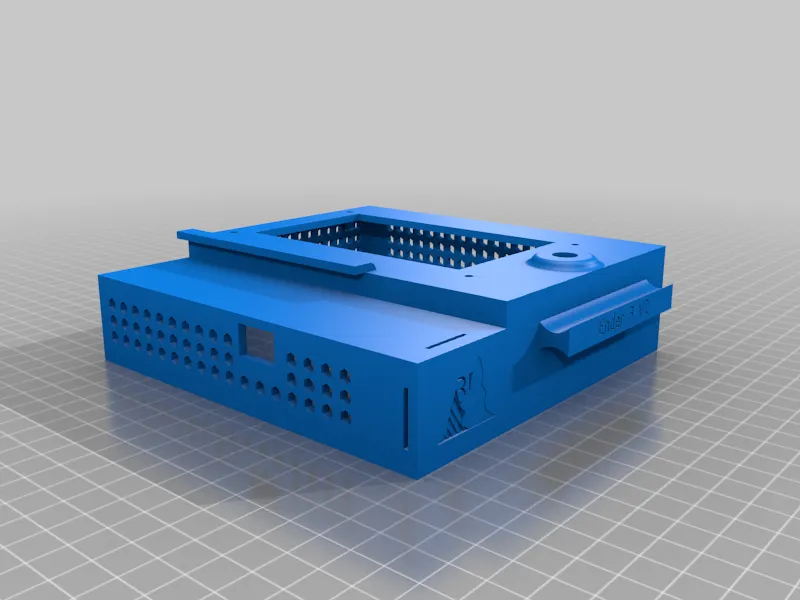

Ngăn kéo cho máy in 3D Ender 3 V2

Cập nhật

• Tôi đã thử nghiệm và hoàn thiện các chi tiết, bây giờ nó hoạt động hoàn chỉnh, cần 4 x vít m318 để giữ tất cả lại với nhau và 4 x vít m38 để giữ rpi (xem dưới cùng của trang để có liên kết mua bộ vít). Tôi cũng đã thêm 2 gcodes sẵn sàng để in cho pla nếu bạn không chắc chắn về các cài đặt (Lưu ý rằng những cái này được thiết lập với bltouch autoleveling)
• Tôi đã thêm các tệp mới cho phiên bản cập nhật, hiện tại chưa được thử nghiệm nên nếu bạn cảm thấy dũng cảm, bạn có thể thử. Tôi hiện có nhiều bản in đang chờ nhưng khi có chỗ, tôi sẽ in nó nhưng tất cả đều trông ổn. Nếu bạn in phiên bản cập nhật (chưa thử nghiệm) và mọi thứ diễn ra tốt đẹp, bạn có thể tải lên sản phẩm của mình hoặc đăng trong phần bình luận để giúp đỡ, cảm ơn :) hy vọng bạn thích nó.

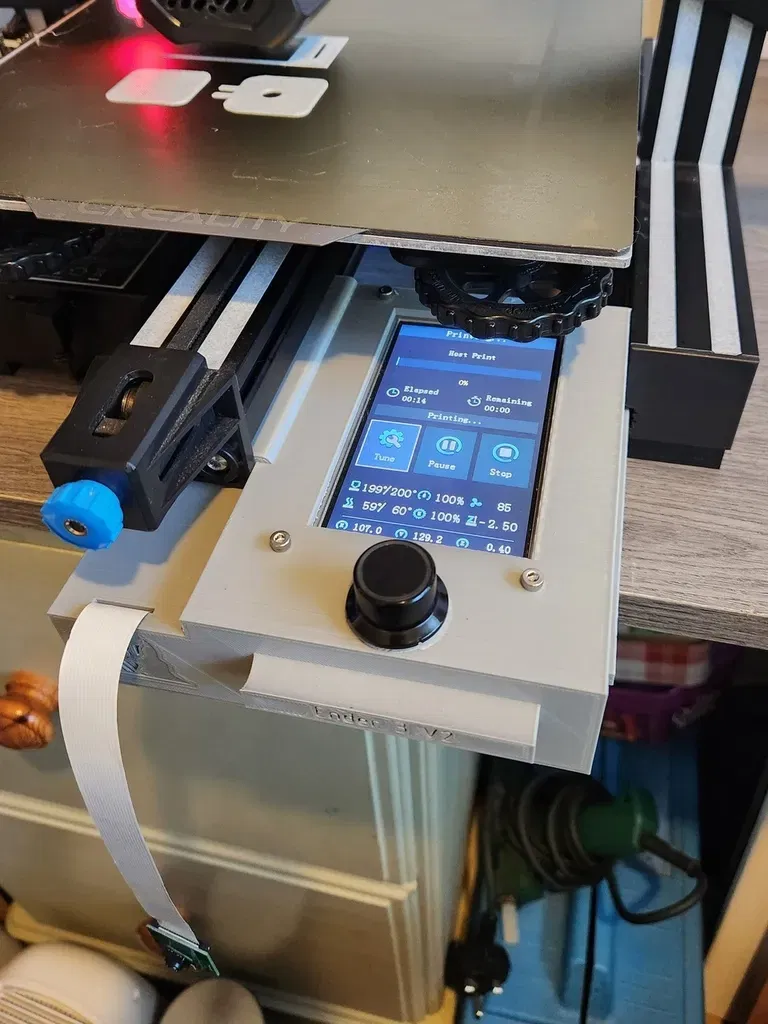

• Bây giờ có kích thước màn hình điều chỉnh để có cái nhìn hoàn thiện hơn,
• tay cầm khác đã được cố định,
• nhiều thông gió hơn và trông đẹp hơn,
• truy cập từ phía dưới bây giờ được giữ bằng các vít ở trên nên bạn chỉ cần chống máy lên nếu cần điều chỉnh gì,
• lỗ cáp lớn hơn với các lỗ buộc cáp để cố định cáp,
• tôi đã tạo một lỗ cắt nếu bạn dự định sử dụng một dải ở phía trước và bên cạnh cho một camera
• tôi đề xuất in trên các lỗ thông gió ở mặt sau với hỗ trợ cây.

18/03/2021

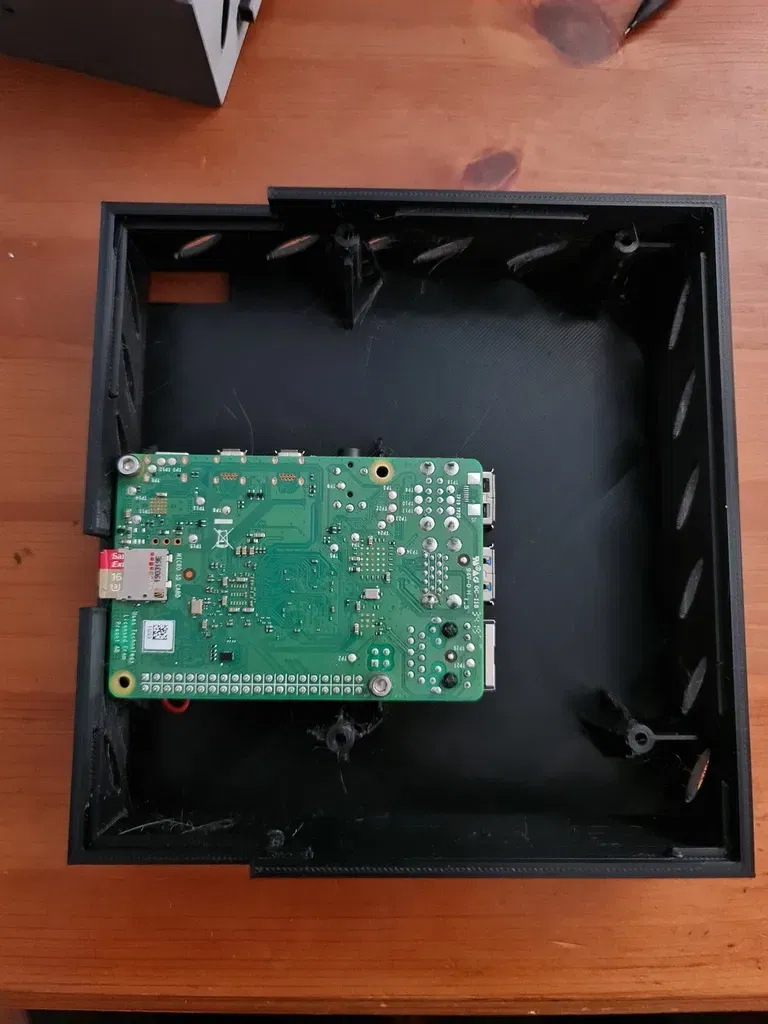

• Cập nhật các tệp mới được liệt kê là v4, nó đã có một số thay đổi để tăng cường bên phải nhằm tránh bị gãy bằng cách di chuyển màn hình về trung tâm hơn một chút, nó đã được điều chỉnh để ngồi sát với đáy của máy và sát với thanh bên, các đầu nối pi đã được di chuyển nên pi giờ nằm ngang để tạo thêm không gian cho các cổng usb và cũng cho dây nguồn có nhiều không gian, ngoài ra thẻ micro SD của pi giờ có thể truy cập từ bên ngoài mà không cần tháo rời bất cứ thứ gì. Tôi đã căn chỉnh mọi thứ sẵn sàng cho việc in ấn nên bạn sẽ không phải điều chỉnh, chỉ cần thêm hỗ trợ từ tấm đáy trên nắp và đáy và thêm lớp đệm cho nắp.
• Cập nhật các tệp mới được liệt kê là v2, v1 cần một số điều chỉnh để cho phép pi vừa dưới nắp, tôi cũng đã thay đổi lỗ thông gió phía trước để cho phép in dễ hơn và cũng để dây nguồn của pi được đặt ra khỏi đường dây hiển thị, tôi sẽ tải lên một số sơ đồ dây trong bản cập nhật tiếp theo để chỉ cho bạn cách tốt nhất để kẹp vào trong khi vẫn có thể kéo ngăn ra, xin vui lòng nhắn tin cho tôi bất kỳ ý tưởng nào của bạn về việc giữ dây cũng như :). Chúc bạn in ấn vui vẻ. 27/09/2020

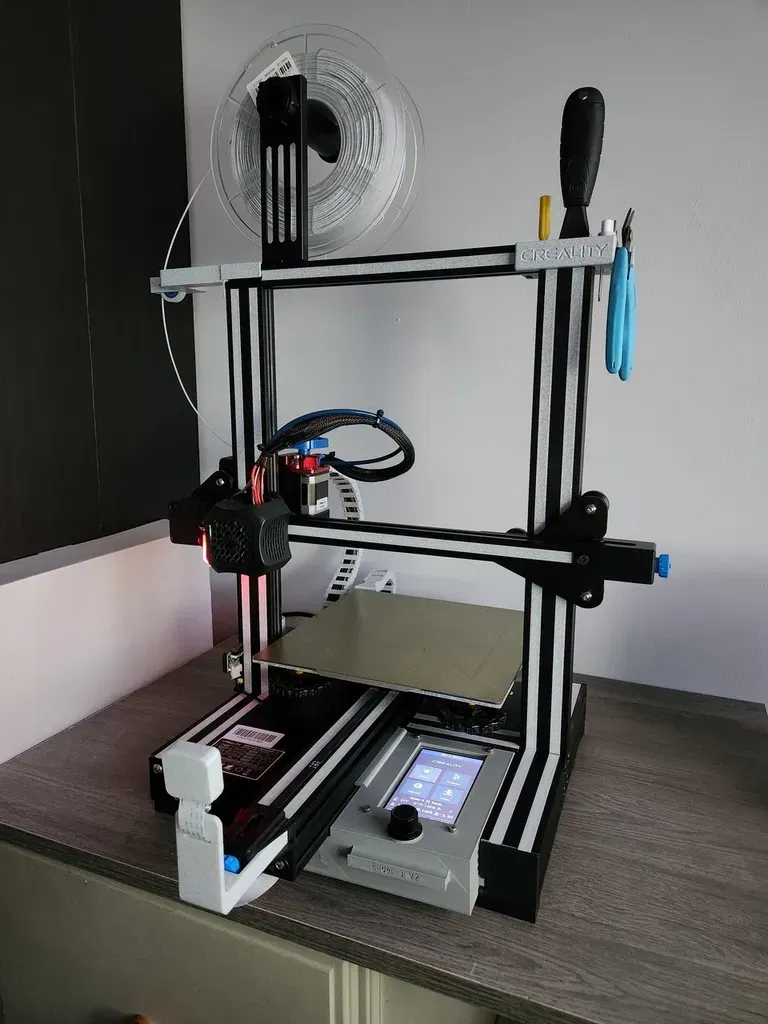

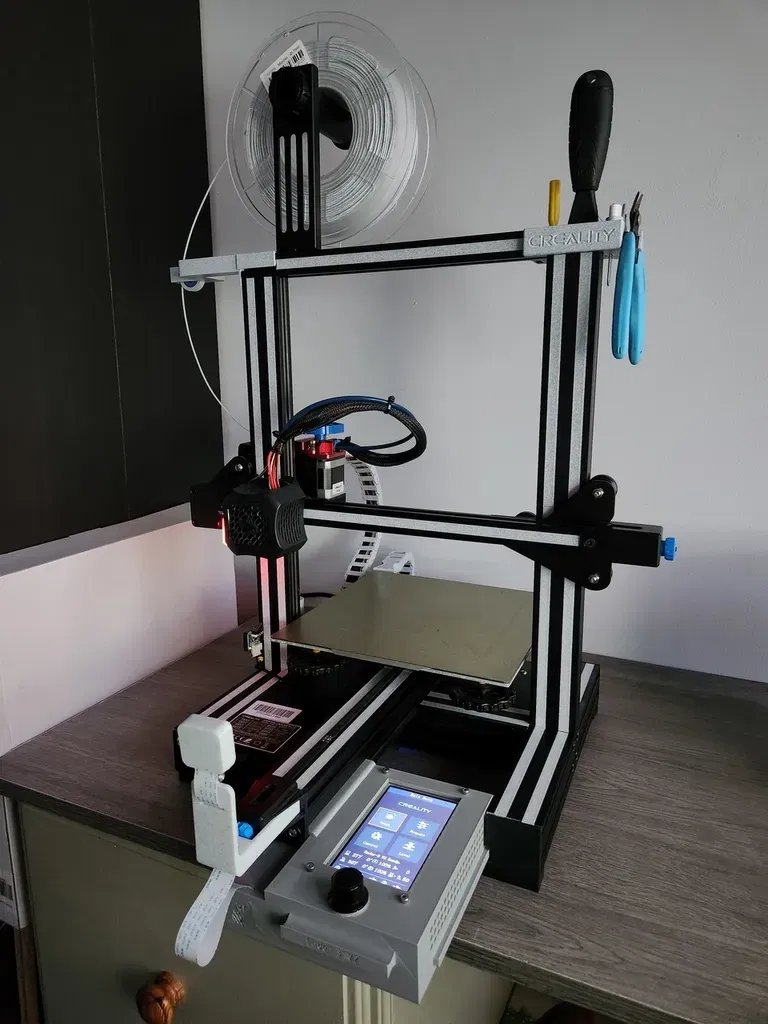

Thiết kế để phù hợp với Rasp Pi 4 và màn hình cho Ender 3 V2

Nó cũng sẽ phù hợp với các phiên bản pi thấp hơn.

Cài đặt in ấn

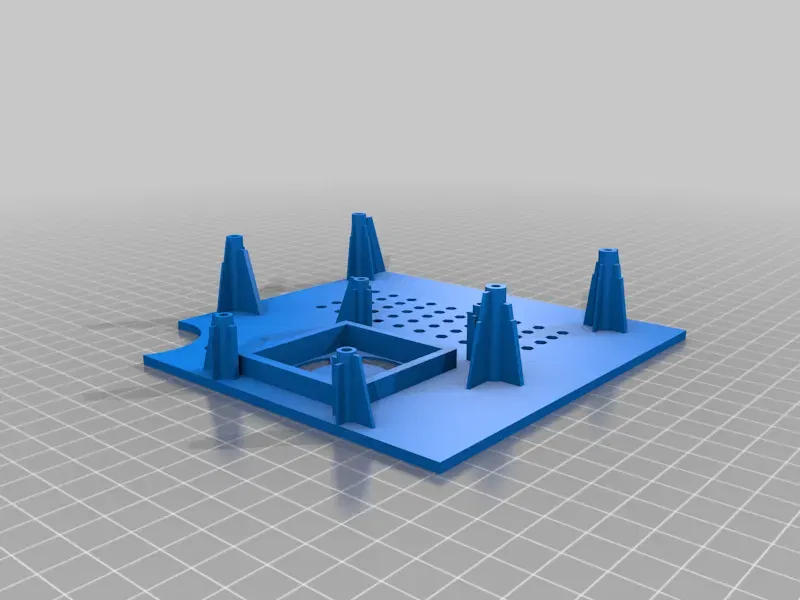

• Đáy: chỉ cần in phẳng và sẽ in tốt

• Đỉnh: in thẳng đứng với hỗ trợ từ tấm xây dựng

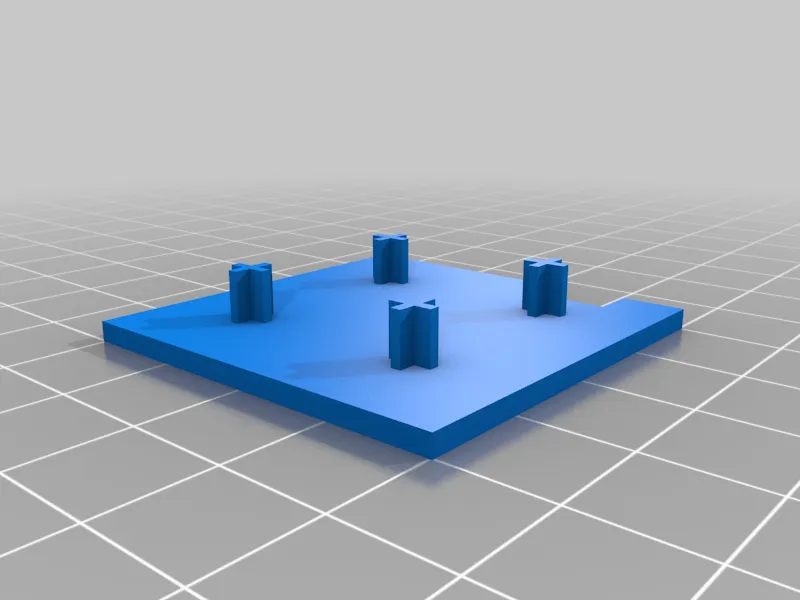

• Nắp: in phẳng 100% độ đầy

• Bạn sẽ cần 4 x vít m3x18, 4 x vít m3x8.

• Đầu nối quạt là 40mm và là loại lắp ghép.

• Lỗ để cố định bảng mạch là 2.8mm

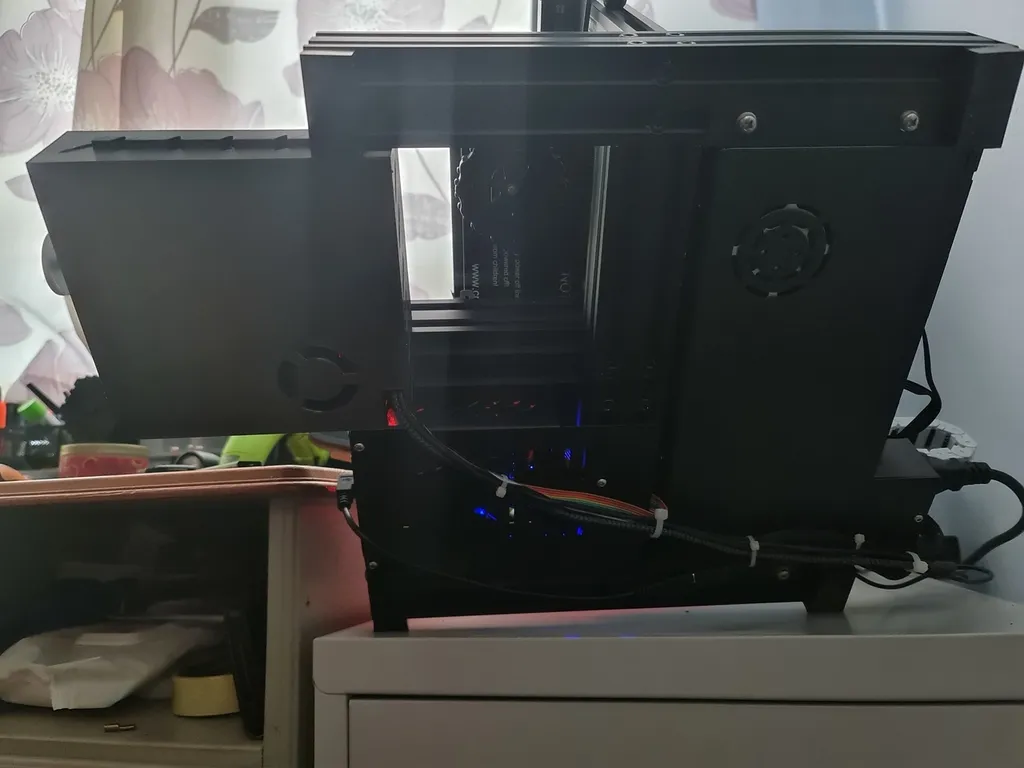

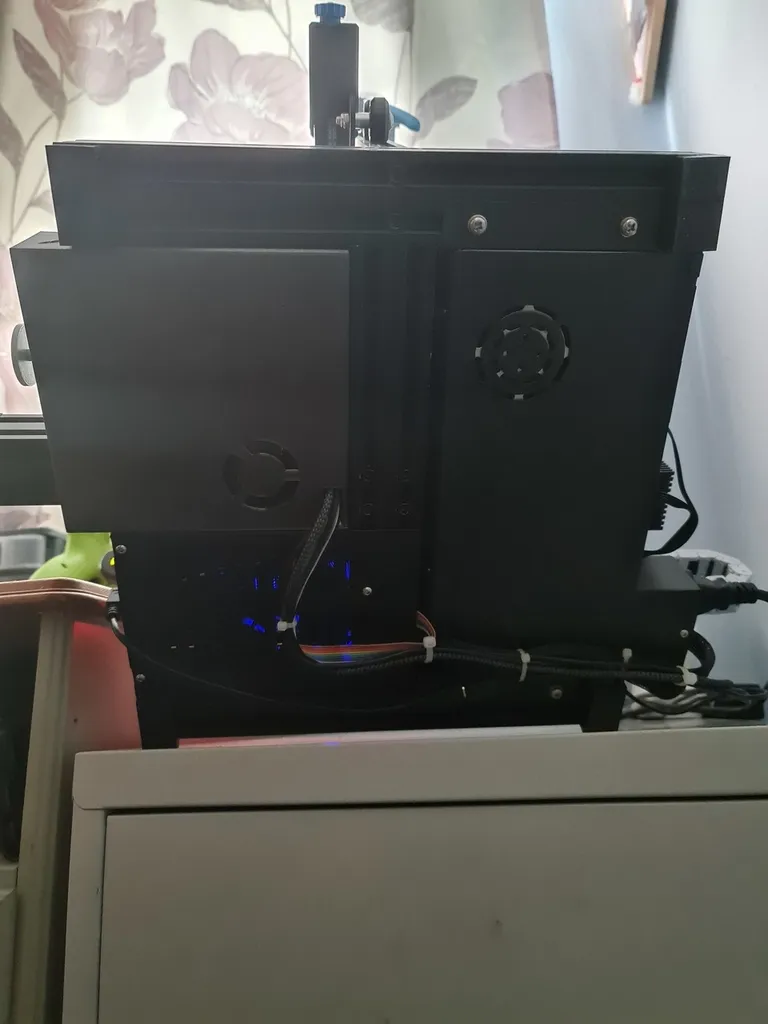

• Khi lắp dây buộc cáp ở dưới, hãy cố gắng định vị phần nhô lên của dây buộc ở phía dưới của dây để tránh dây bị cọ xát khi bạn kéo vào và ra, nó sẽ cọ xát vào dây buộc thay vì.

• Đây là video một tay của tôi về cách tháo ngăn kéo XD https://youtu.be/-uW8lKUrjRk

• Liên kết đến giá đỡ camera bên dưới.

Thiết lập Raspberry Pi lần đầu tiên?

• Đây là liên kết đến video của Drvax, video của ông ấy đã giúp tôi thiết lập mine: https://youtu.be/8fLINOpzGGI

-Đây là để thiết lập Astroprint để bạn có thể đặt in và kiểm tra các bản in từ xa: https://youtu.be/jEdp5VOqD7s

-Đây là một quạt và một số tản nhiệt và cách đấu dây nó: https://www.ebay.co.uk/itm/Raspberry-Pi-Fan-Heatsink-Cooling-Kit-rubber-silicone-feet-40mm-5V-Pi4-4b-3-3b/133433997199?hash=item1f1149378f:g:I8AAAOSwDjhfB0mV

-Bộ vít m3: https://www.amazon.co.uk/gp/product/B093GNHWKR/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

-Liên kết giá đỡ camera: https://www.thingiverse.com/thing:4834763

Tôi rất muốn thấy một số tác phẩm của mọi người :)

Cảm ơn lớn đến tất cả mọi người đã ủng hộ tôi!

-https://www.thingiverse.com/Draekane
