Hộp Khóa Tròn Quá Khổ Cho Khóa Cáp Mini TSA
Hộp khóa này được thiết kế để sử dụng khóa cáp nhỏ "Lewis 'n Clark TSA007". Bản in có các phiên bản 'Three_Circles' và 'Shell' với nhiều kích thước khác nhau. Lưu ý, đây không phải là giải pháp lưu trữ an toàn.
Mô tả
Chào mọi người! Trước khi có ý định in cái này, hãy biết rằng ổ khóa và PLA nói chung thì cũng chả an toàn hơn cái cục đá gần đó đâu. Làm ơn đừng dùng nó làm thiết bị bảo mật thật sự nha.

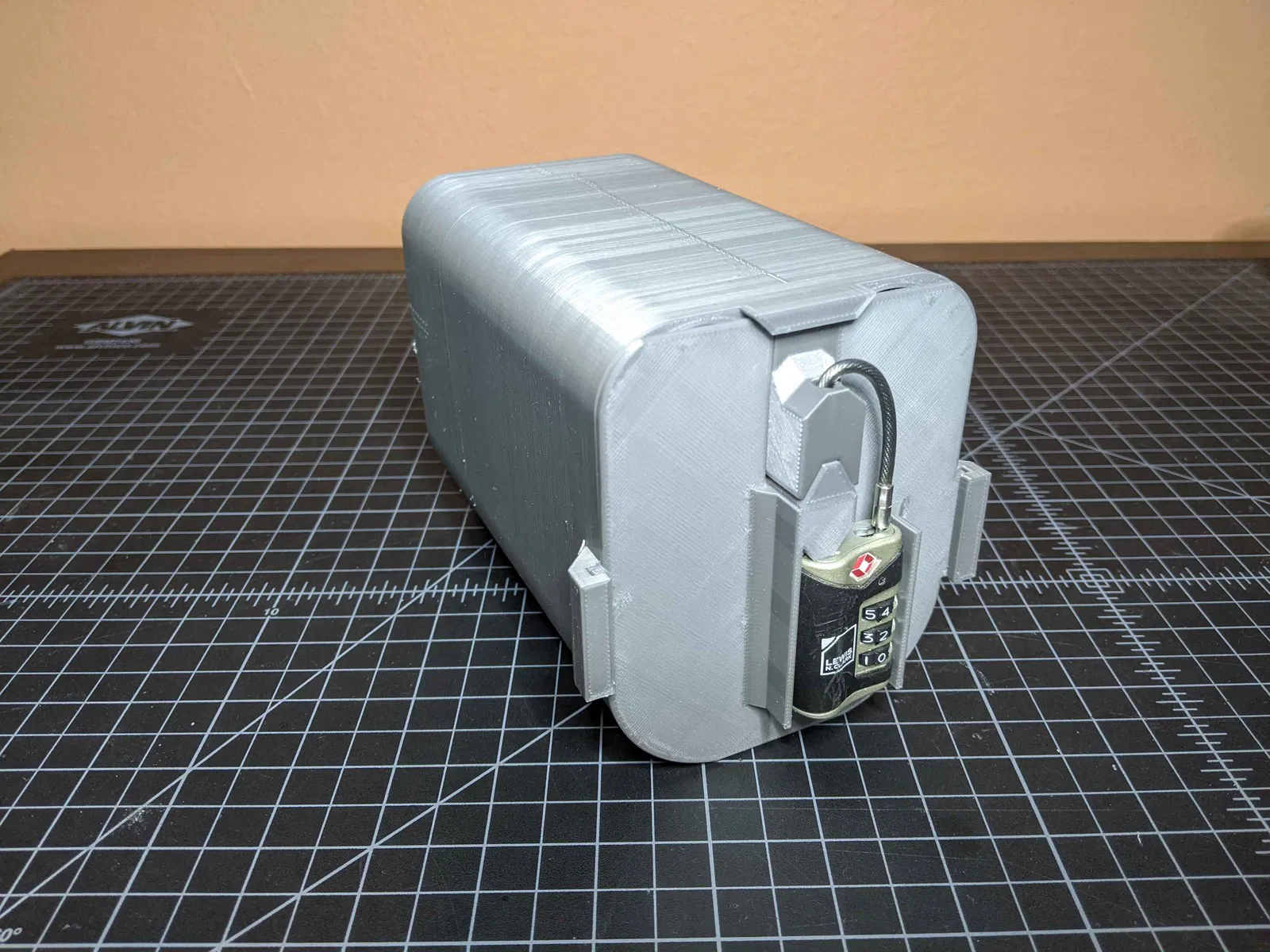

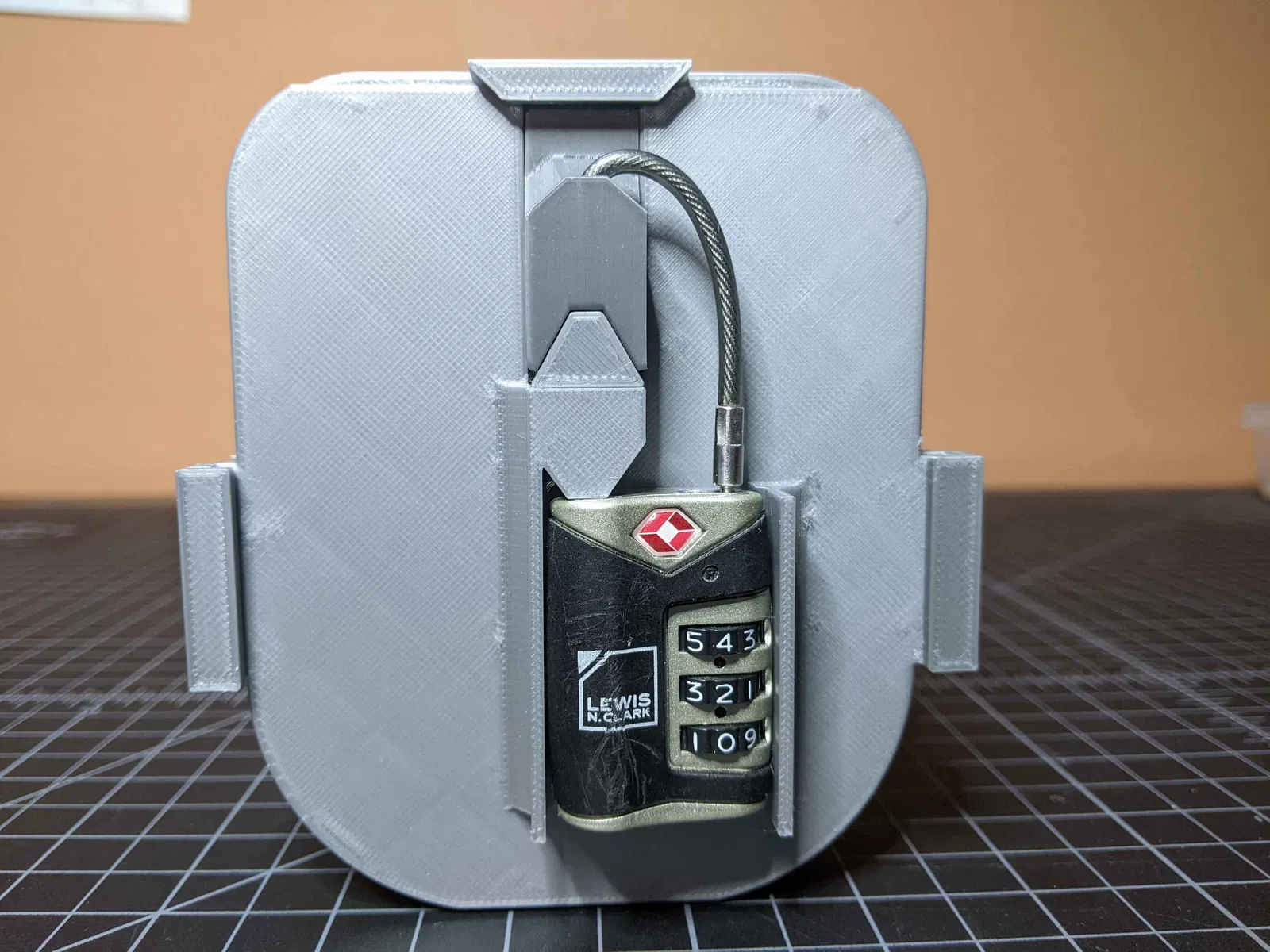

Tôi có sẵn một cái "Lewis and Clark TSA007" (chắc vậy) và xem quá nhiều video về khóa có các hộp đựng ngầu.

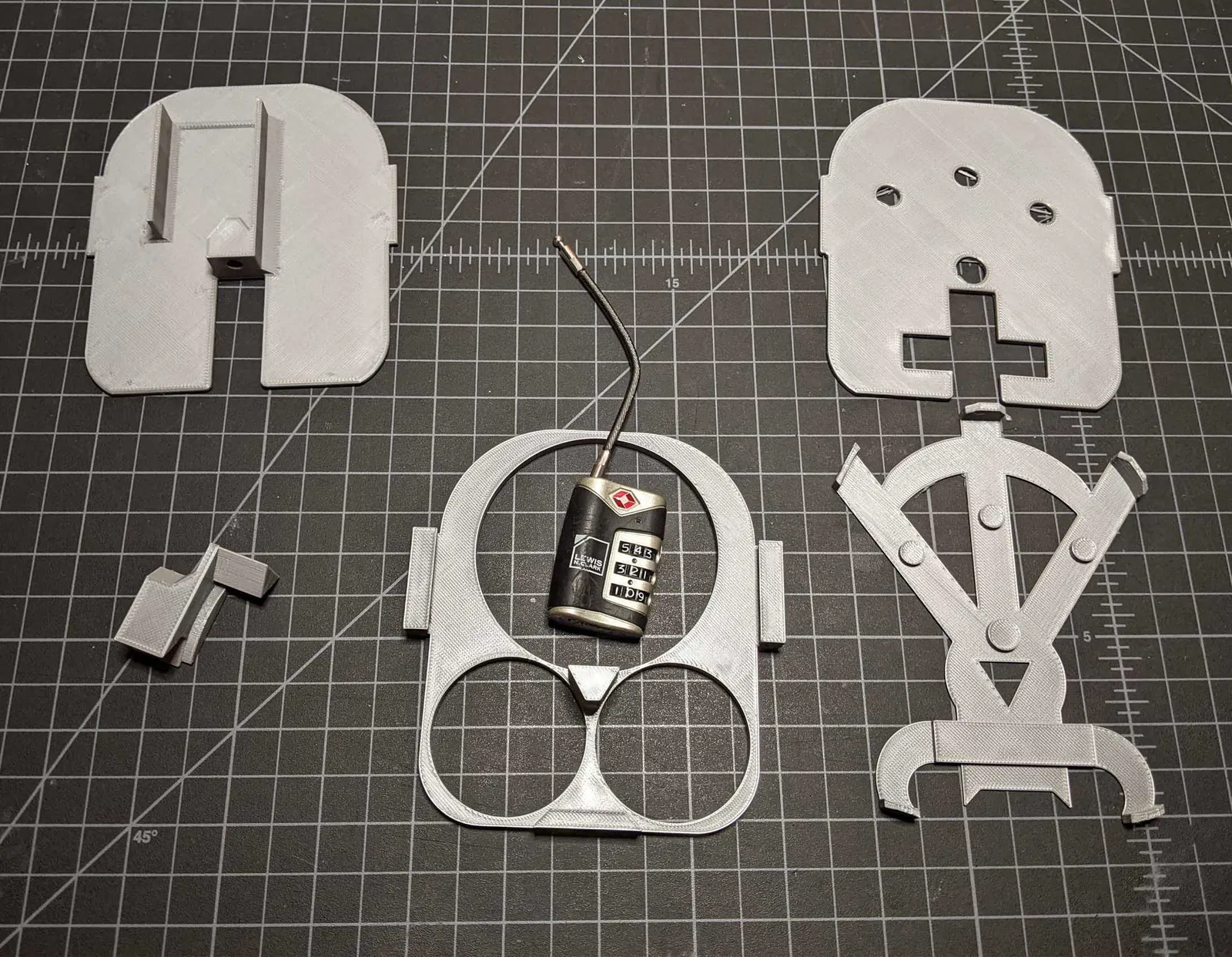

Tôi đăng cái dự án này lên mạng chủ yếu để tự nhủ là tôi xong rồi và kết thúc hết mấy cái vụ thiết kế lằng nhằng cho phần trên (xem hình). Tôi đã đốt kha khá filament để thử nghiệm các ý tưởng/dung sai mới.
Cái 'StickBoard' (tên hơi kỳ cục, xin lỗi) có vẻ không cần thiết, nhưng nó giúp che cái bóng/khoảng hở giữa 'TopCard' (hay nắp) và 'MainBody'. Nó cũng giúp điều chỉnh khoảng cách trong Fusion 360 để luồn dây cáp cho vừa khít dễ dàng hơn.

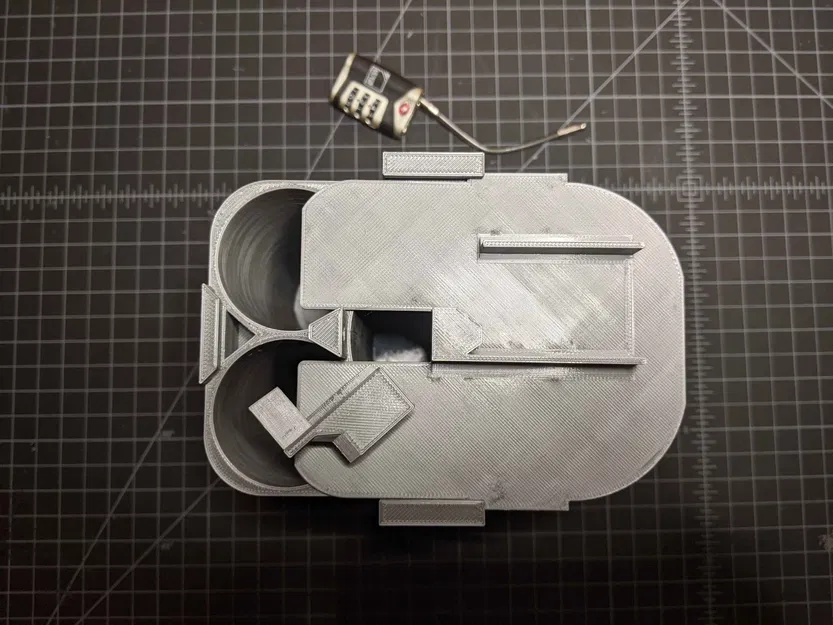

[Có sẵn các phiên bản 'Three_Circles' và 'Shell' với chiều cao 150mm, 100mm và 50mm (chiều cao bên trong).]
Khuyến nghị in (sử dụng Prusa i3 MK3S): In 'MainBody' với chiều cao lớp 0.3mm cho đến gần hết thì giảm xuống (khoảng 0.15mm) để các support cho phần nhô ra in tốt hơn. In 'TopCard' ở 0.2mm và 'StickBoard' ở 0.1mm hoặc 0.15mm (chi tiết cao hơn).
