Ultimate Hole-Test (M3 - M6) / Mẫu thiết kế kích thước lỗ

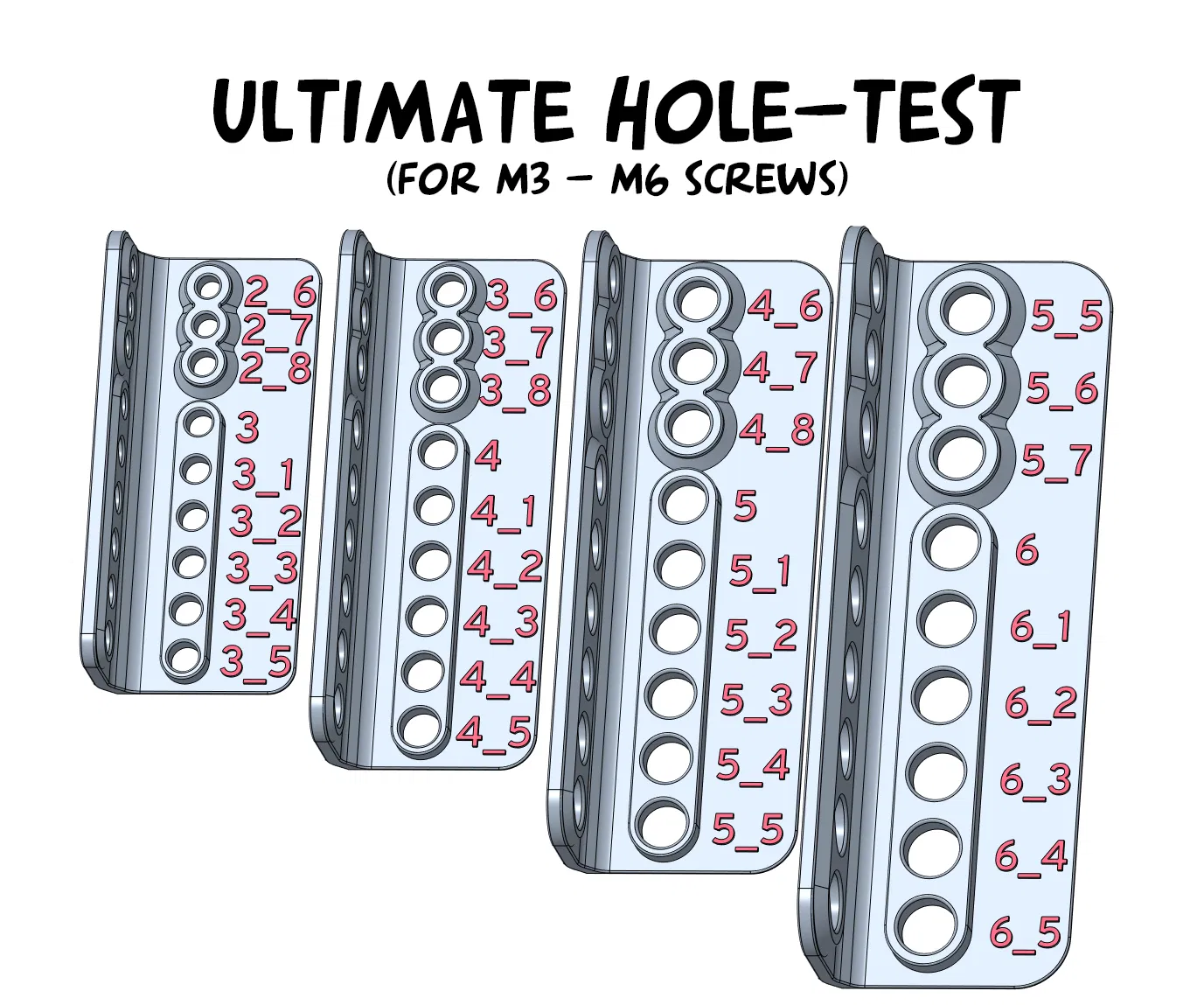

Đây là mẫu Ultimate Hole-Test

(cho vít M3, M4, M5 và M6)

Giờ đây bạn có thể in các tệp kiểm tra này và thử các loại vít của mình (ren + lỗ lắp lỏng) và ghi lại kích thước nào phù hợp nhất cho máy in/đầu phun/sợi nhựa/cài đặt của bạn để sử dụng các giá trị đó làm đầu vào cho các thiết kế tiếp theo của bạn và tiết kiệm thời gian với các lỗ quá nhỏ và thời gian làm lại hoặc in lại với các kích thước khác nhau.

Hole-Test bao gồm các lỗ ngang (từ bề mặt in phẳng) và các lỗ dọc trên thành bên.

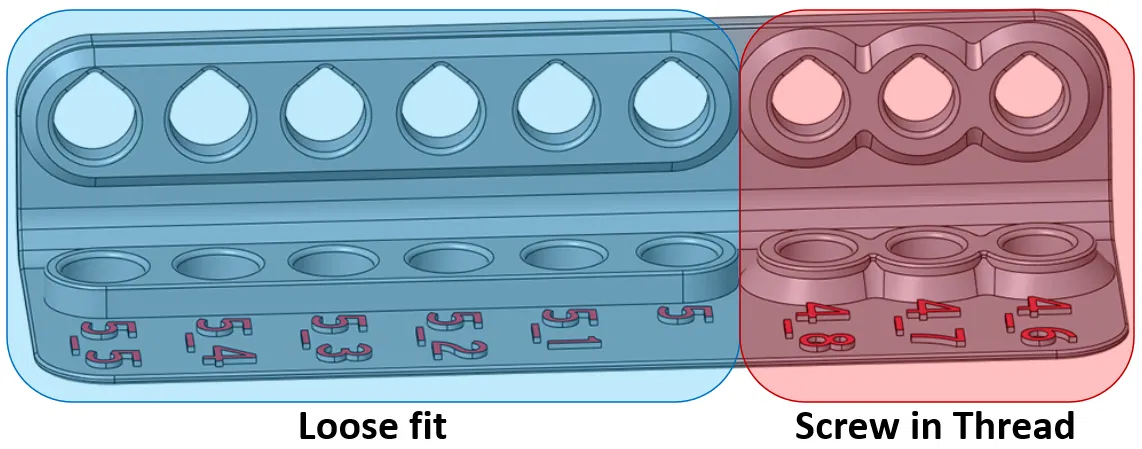

Mỗi Hole-Test có các mẫu cho kích thước ren vào (3x ngang + 3x dọc) và phần còn lại là thử nghiệm lắp lỏng.

Gợi ý: Hãy cố gắng khớp kích thước ngang và dọc với một con số phù hợp với bạn và ghi lại chúng ở nơi bạn có thể thấy lần tới khi bạn thiết kế thứ gì đó.

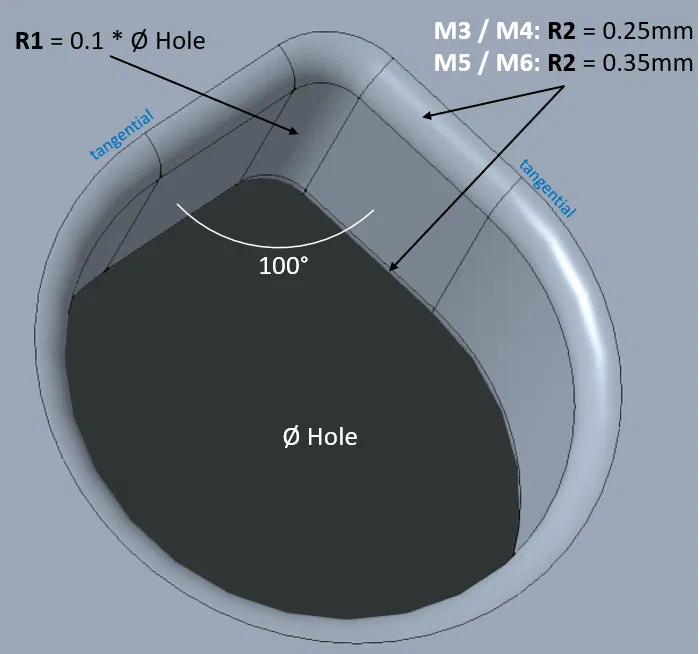

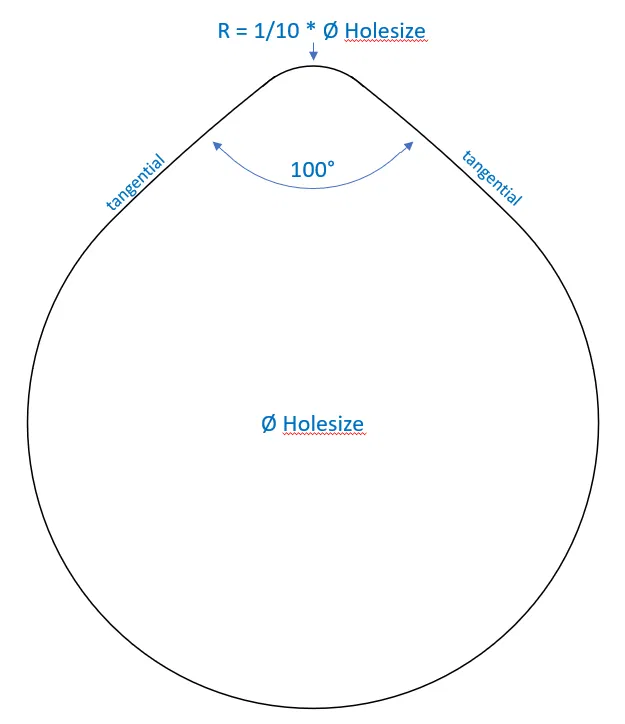

Bạn cũng có thể tìm thấy bản phác thảo về thiết kế lỗ dọc của tôi mà hoạt động tốt nhất với tôi (có nhiều kiểu khác nhau có thể hoạt động)

Xem ảnh và nếu bạn thích thiết kế của tôi, vui lòng cho tôi biết phản hồi và nhấn nút thích :)
