Vỏ Raspberry Pi Zero W cho máy in 3D

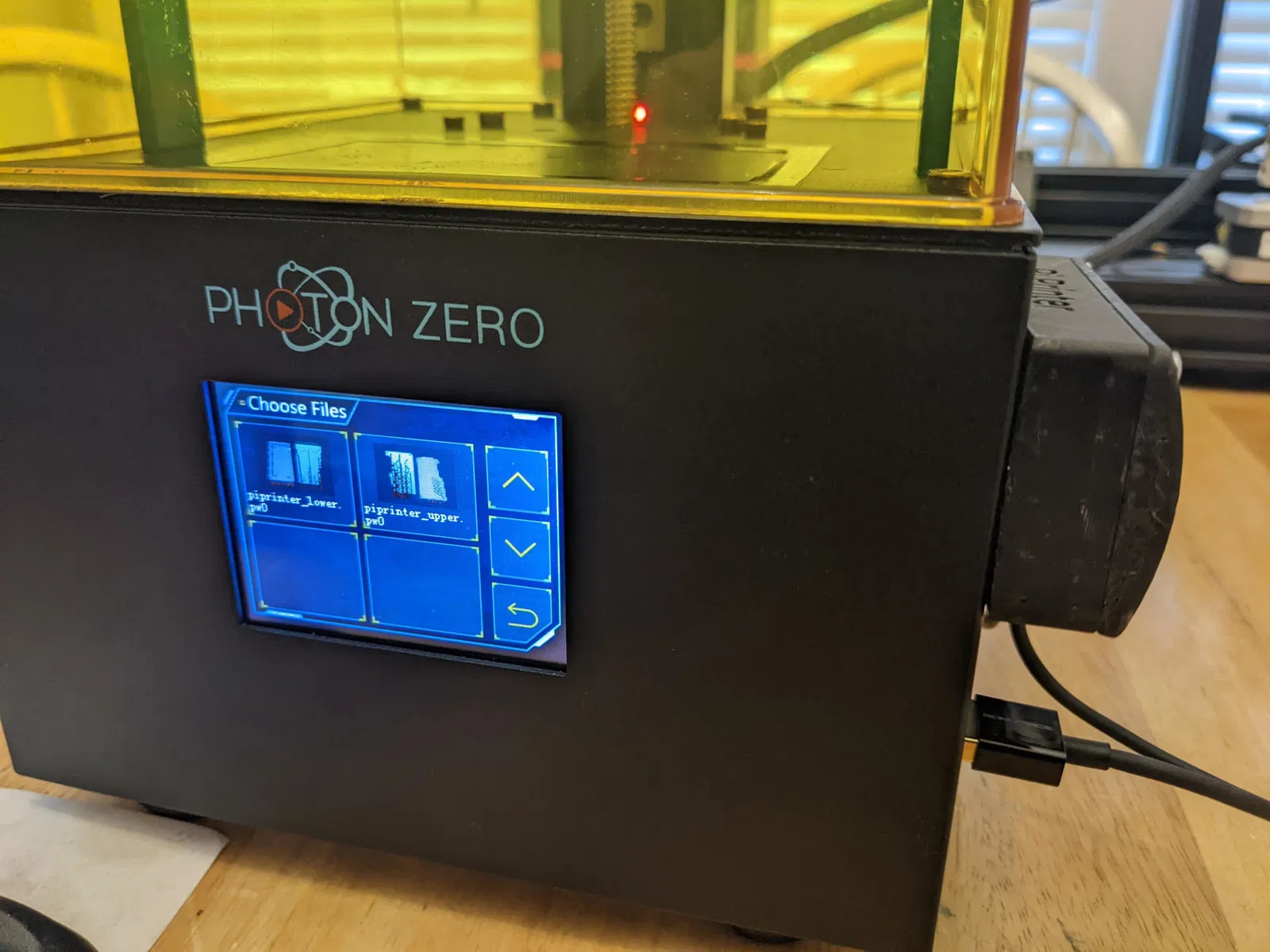

Cái vỏ đơn giản này tui thiết kế để chứa Raspberry Pi Zero W. Làm theo hướng dẫn này tui đã cài đặt Pi của mình thành một thiết bị lưu trữ USB thông minh có bật Wi-Fi, cắm vào máy in 3D Photon Zero của tui. Cái này cho phép tui "in không dây" các tệp tin bằng cách thả chúng vào Pi qua mạng của tui.

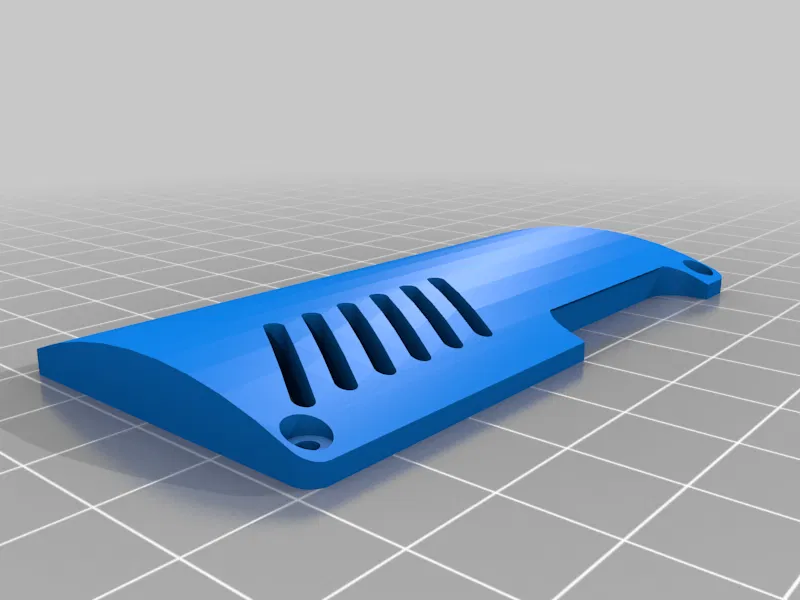

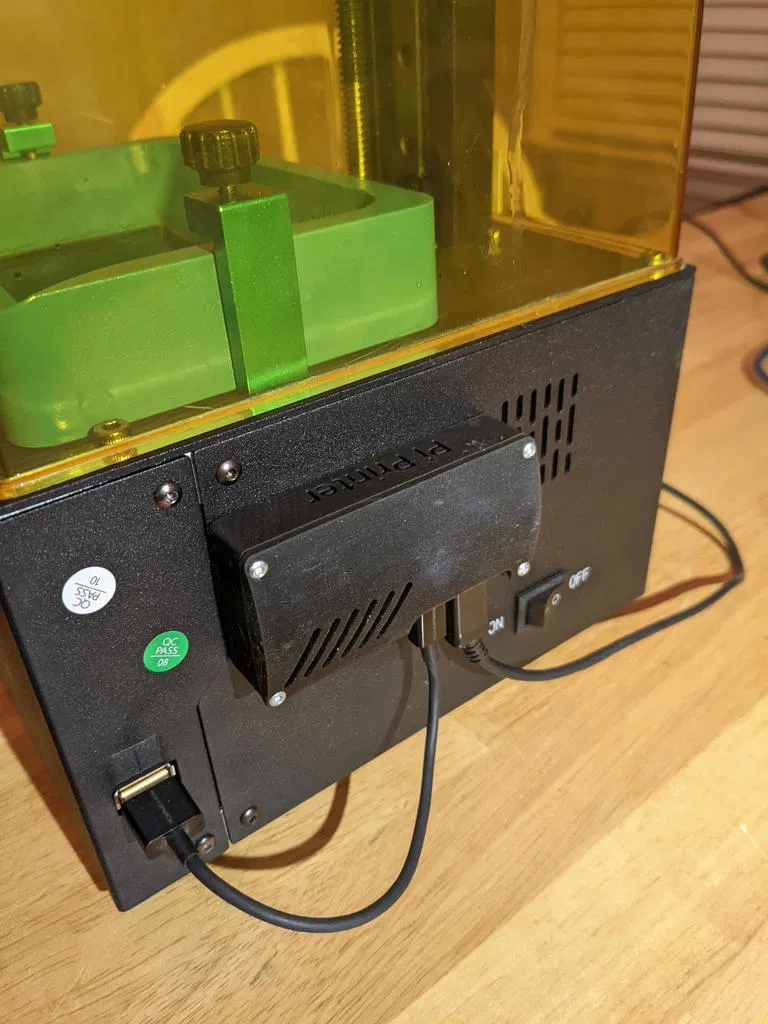

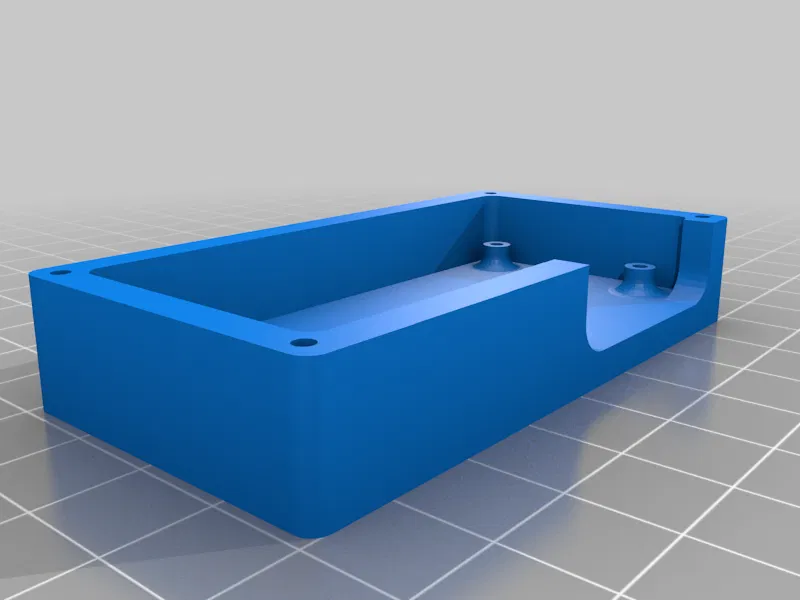

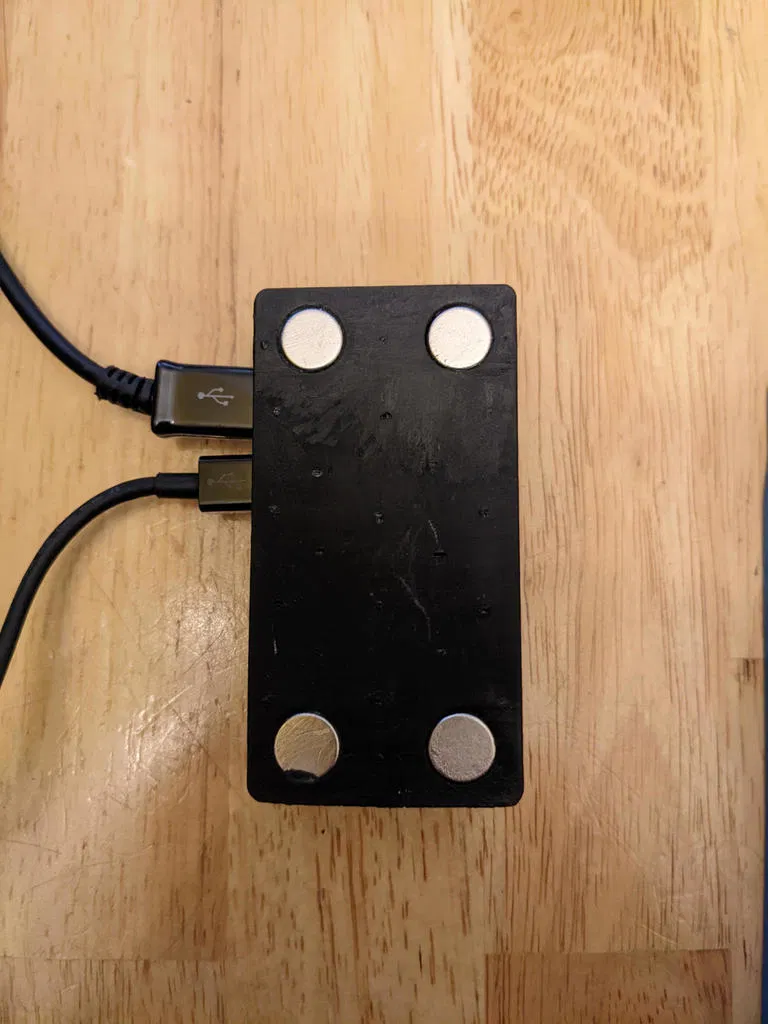

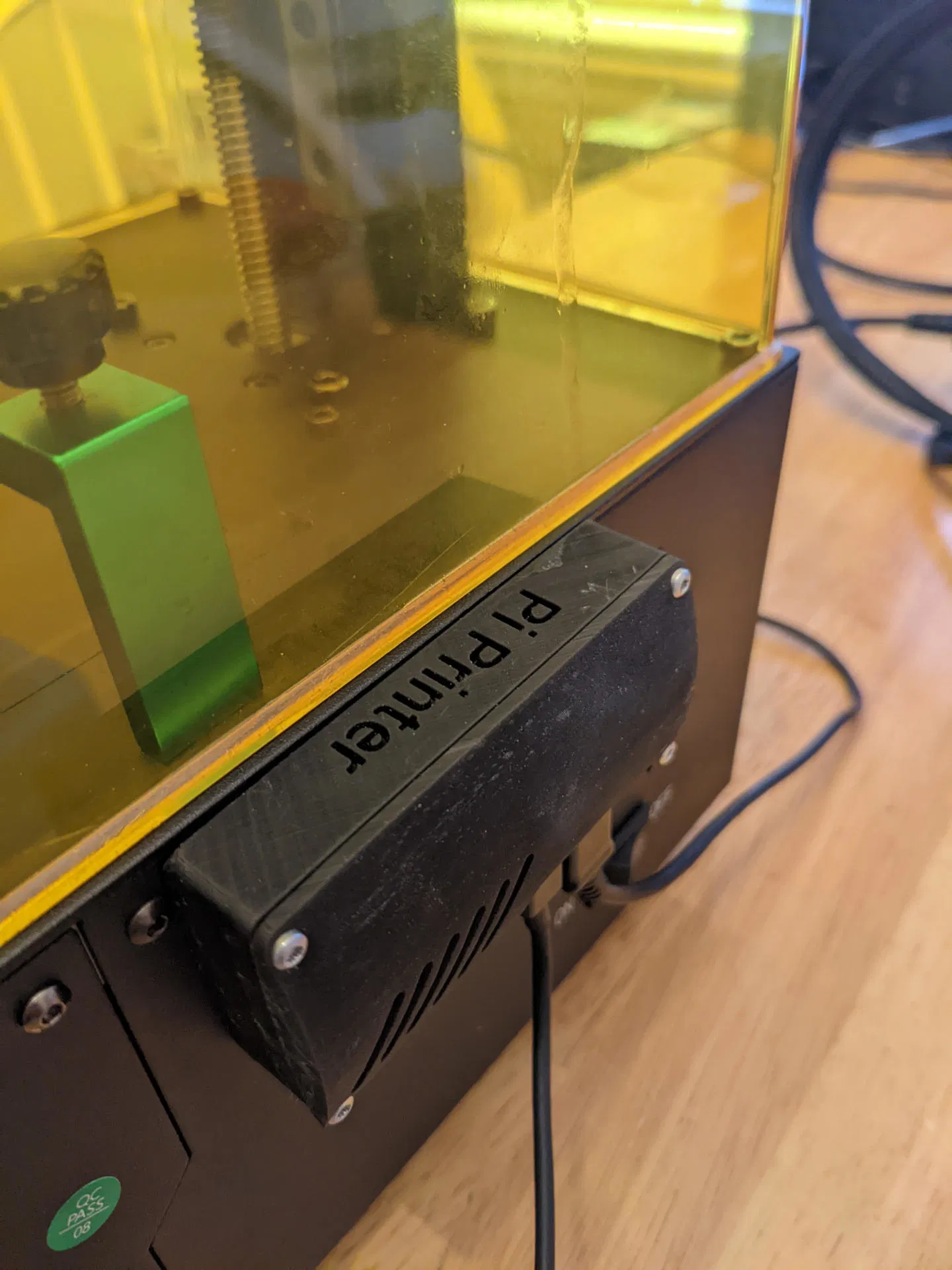

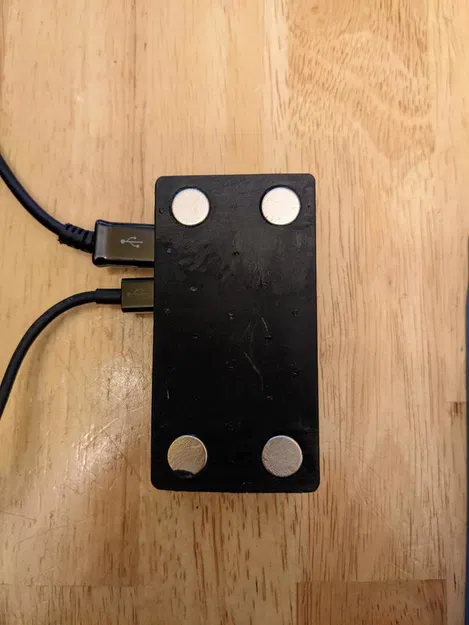

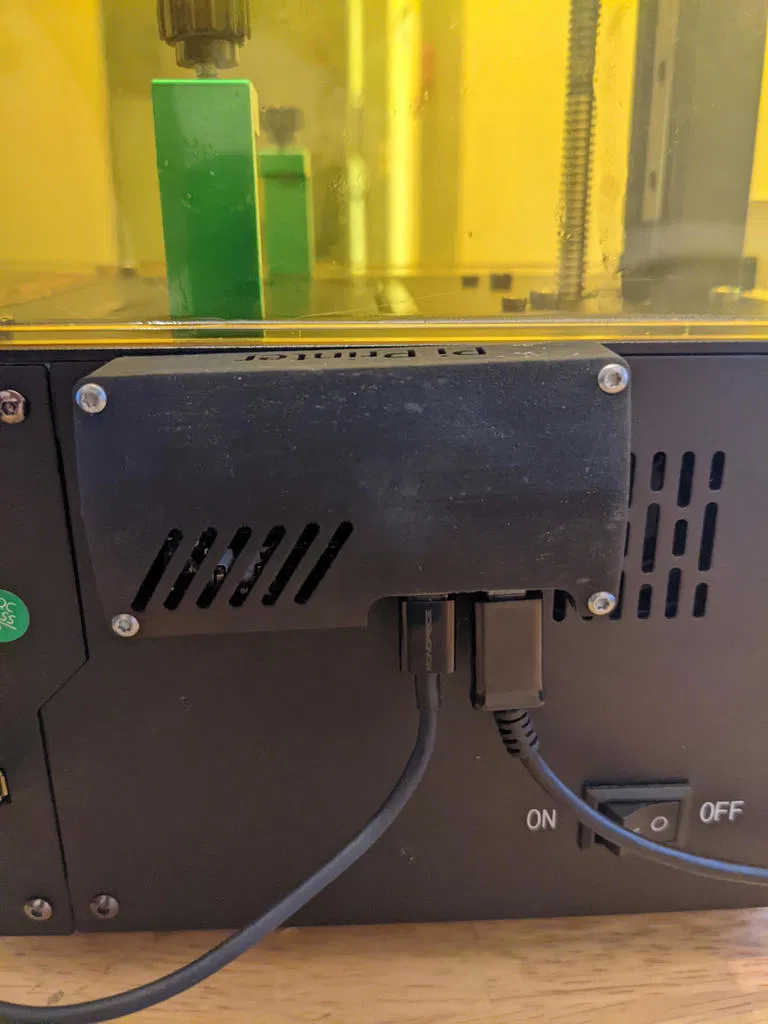

Cái vỏ này là để bảo vệ Pi khỏi bất kỳ sự cố tràn nào trong lúc cài đặt trên máy in. Nó có các lỗ ở mặt sau vỏ để dán nam châm nhỏ. Cái này cho phép Pi dính vào cạnh máy in nếu máy in làm bằng kim loại như của tui. Các lỗ được thiết kế cho nam châm đường kính 10mm, dày 2.5mm. Có đủ không gian trên cổng USB cho bất kỳ kích thước cáp USB hoặc bộ sạc nào. Ngoài ra, có các khe thông gió và các chốt gắn nổi để giúp Pi mát mẻ, dù không hẳn là nó sẽ nóng lên nhiều lắm. Tất cả các lỗ bắt vít được thiết kế để sử dụng ốc #3. Tui rất khuyến khích mua ốc tự ren chuyên dụng cho nhựa, nếu không bạn có thể làm gãy chốt gắn hoặc hai bên vỏ khi vặn ốc vào.

Tui hy vọng cái này có ích cho bất kỳ ai cần đến. Nếu bạn có bất kỳ ý tưởng nào để cải thiện thiết kế, tui rất muốn nghe. Tui còn là lính mới trong việc thiết kế CAD.
