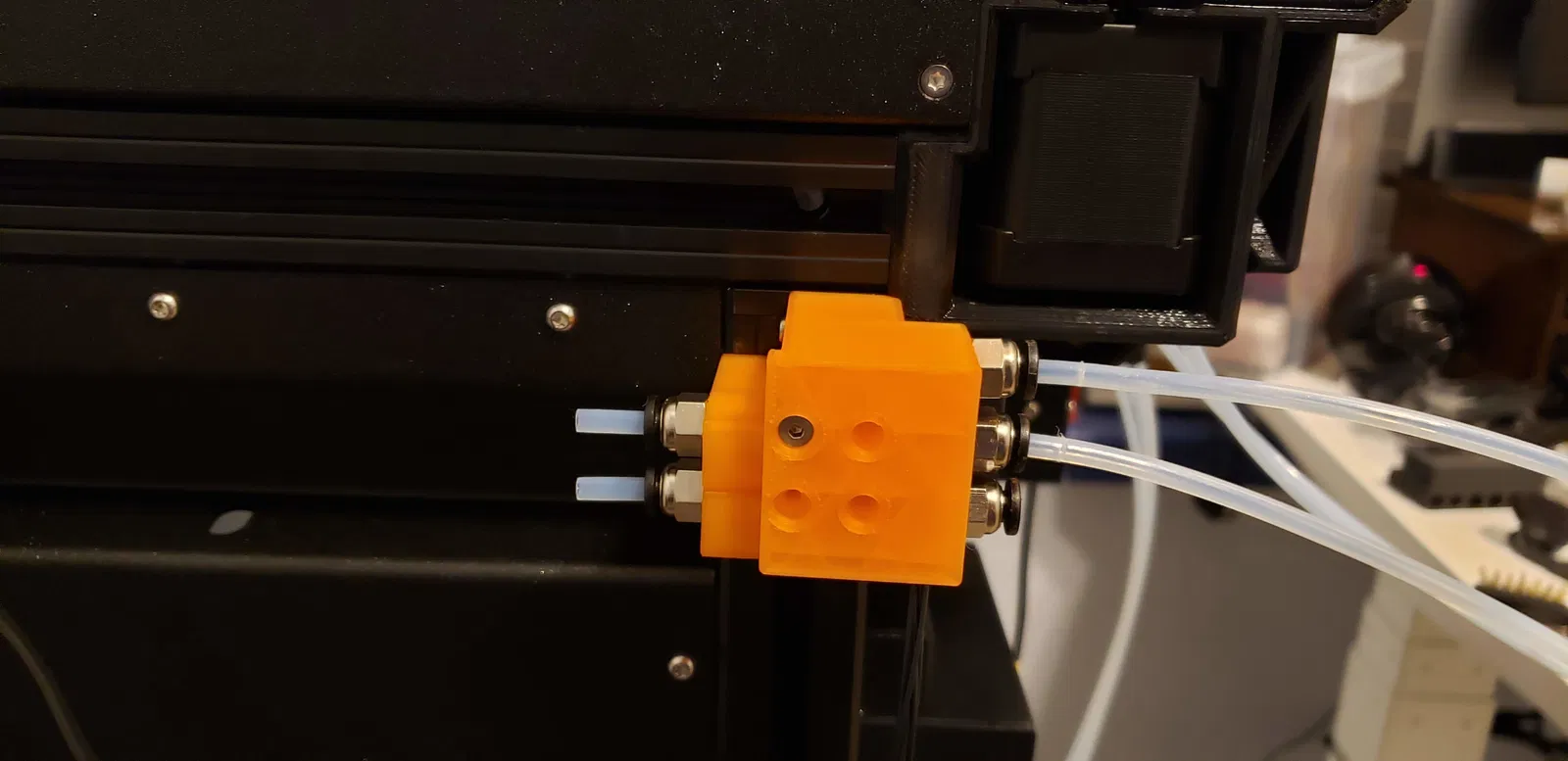

Cảm biến Filament Bên Hông Prusa XL cófitting nam châm tháo rời và khớp nối PTFE

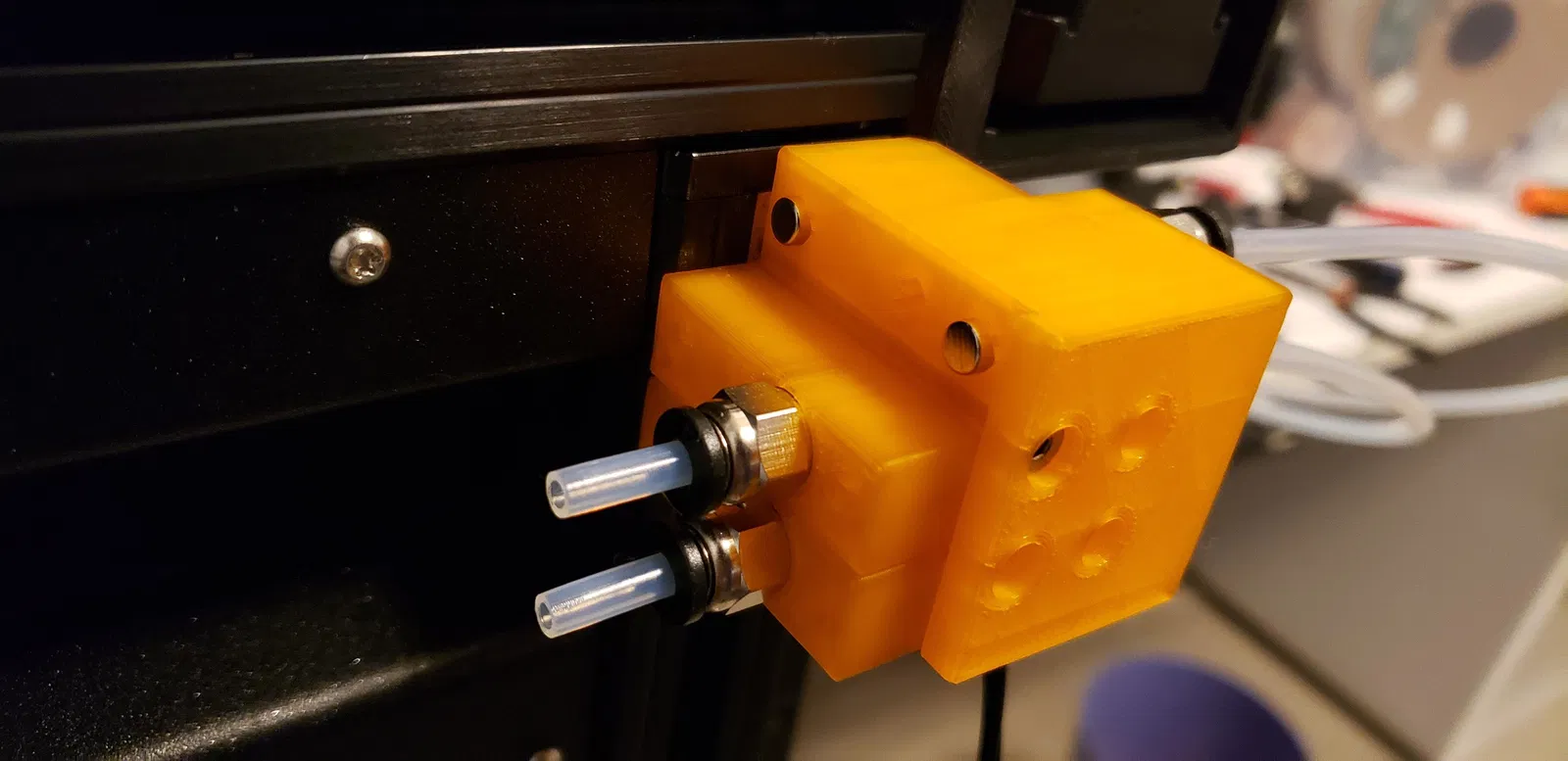

Đây là phiên bản đã được chỉnh sửa của các khối Cảm biến Filament XL chính hãng, được làm lại để chấp nhận fitting PC4-M10 được giữ cố định bằng nam châm.

Tôi làm mod này vì tôi chán việc ống PTFE bị tuột ra khỏi phía sau của các khối cảm biến chính hãng. Tôi cũng muốn kết nối ống PTFE của mình trực tiếp với hộp chống ẩm và vẫn có thể tháo filament khi hết dây.

Tôi đã sử dụng các fitting PC4-M10 này trên Amazon, được chọn vì độ sâu ren, cạnh vát và độ dày collet của chúng. Bạn có thể đặt toàn bộ fitting vào trong một đầu tuýp 10mm.

https://www.amazon.com/gp/product/B086W9HZDK

Tôi đã sử dụng đầu tuýp 10mm này để lắp các fitting. Nó có độ dày vừa đủ để siết chặt fitting bên trong.

https://www.amazon.com/gp/product/B09BTNVVVW

Thiết kế này sử dụng nam châm hình trụ 5mm x 5mm. Nam châm được ép chặt. Thiết kế có các lỗ nhỏ ở mặt sau để có thể tháo nam châm.

https://www.amazon.com/Personalized-Multi-Use-Whiteboard-Bulletin-Refrigerators/dp/B075PNR4W5

Tôi đã hoàn thiện thiết kế với một số kẹp collet để đảm bảo ống PTFE sẽ giữ nguyên vị trí.

https://www.amazon.com/gp/product/B0BCJ4JCCR
