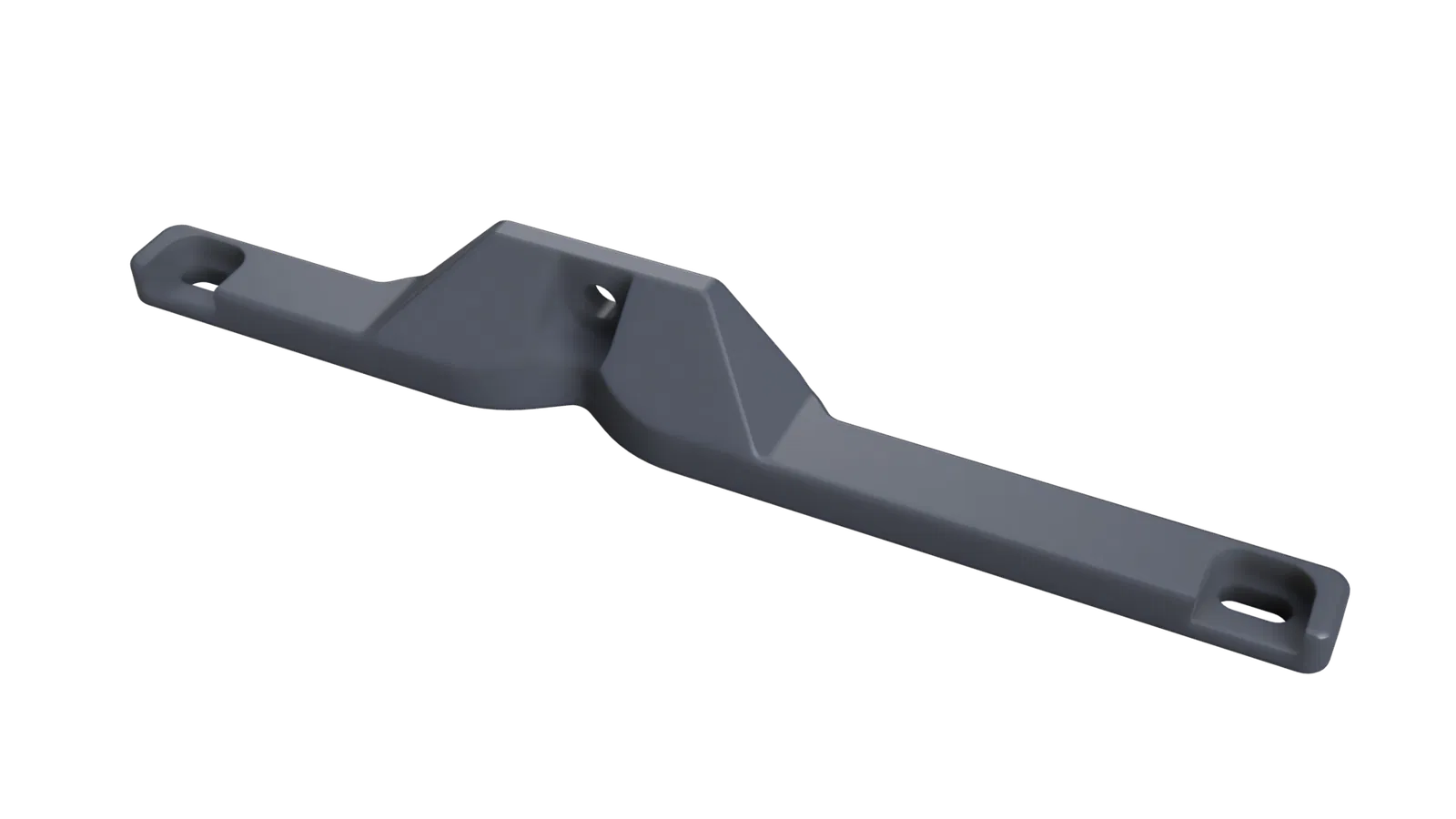

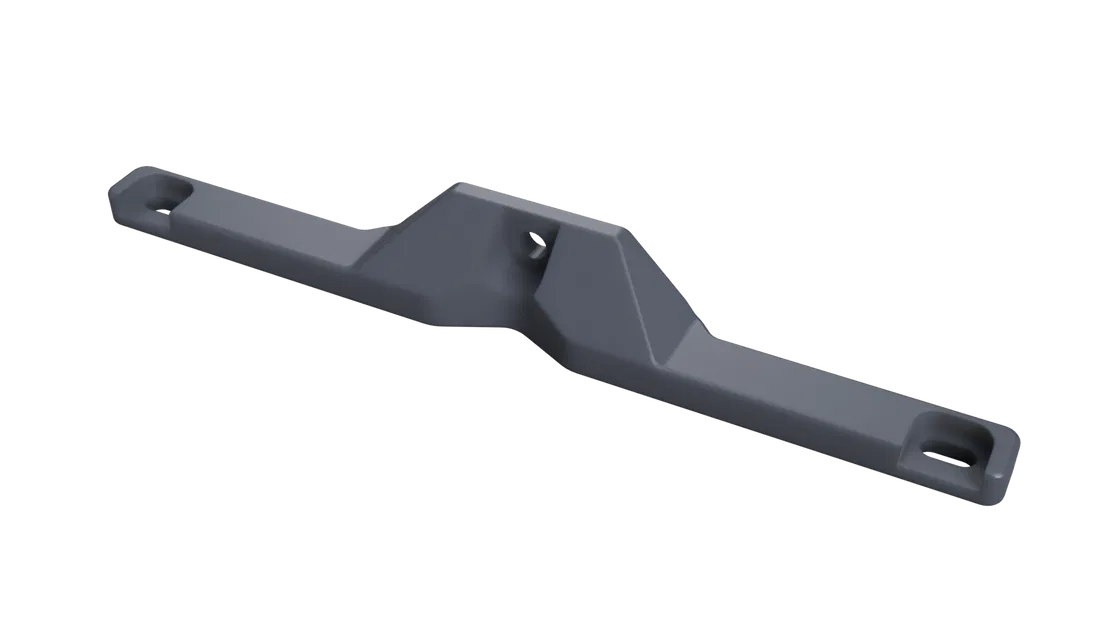

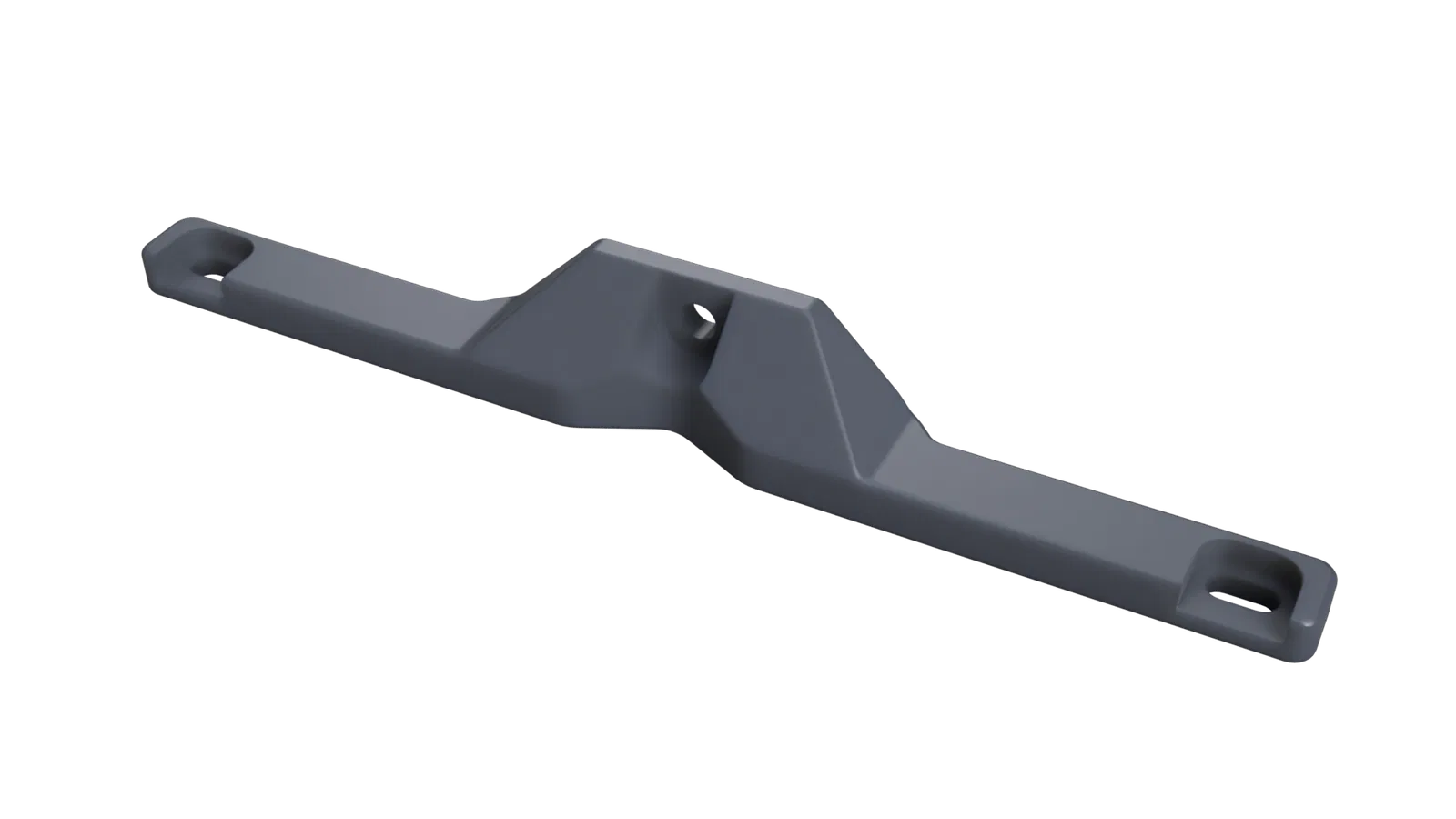

Giá đỡ nguồn kiểu Switchwire cho Ender 3
Tự tạo đế đỡ nguồn (psu mount) cho Ender 3 theo phong cách Voron Switchwire. Vì Ender 3 zin dùng thanh nhôm 2040 khác với bản Pro/V2 (4040), nên cần bộ phận tùy chỉnh. Đã điều chỉnh lỗ gắn để dễ đi dây hơn.
Mô tả
Tao muốn làm lại cái bộ phận điện của con Ender3. Tao thấy cái thiết kế Switchwire của Voron hay quá nên tao chọn nó.
Tại vì tao chỉ tìm thấy mấy cái thiết kế cho Ender3 Pro với Ender3 V2 thôi, nên tao phải tự tạo một bộ phận riêng cho cái đế nguồn (psu mount). Con E3 Pro với V2 xài thanh nhôm 4040, còn con E3 zin thì xài thanh nhôm 2040.
Đây là link tới thiết kế gốc nè: Ender_3Pro_Switchwire
Cái bộ phận của tao dựa trên mấy cái trong bản gốc nhiều lắm.
Sau khi in xong tao mới để ý là chỗ để đi dây hơi hẹp. Nên tao quyết định dời cái lỗ gắn đi qua trái 15mm, làm vậy thì gắn dây dễ chịu hơn nhiều.
Tao có để cả hai cái thiết kế trong bài này luôn.
