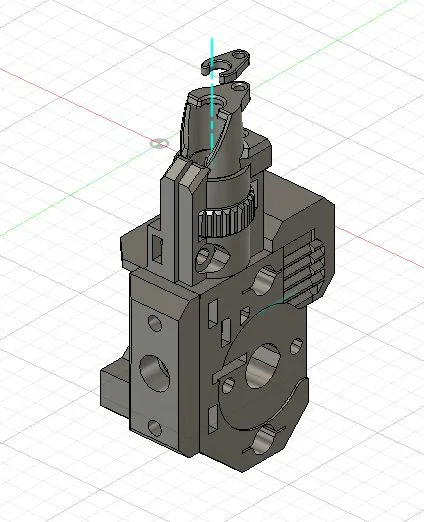

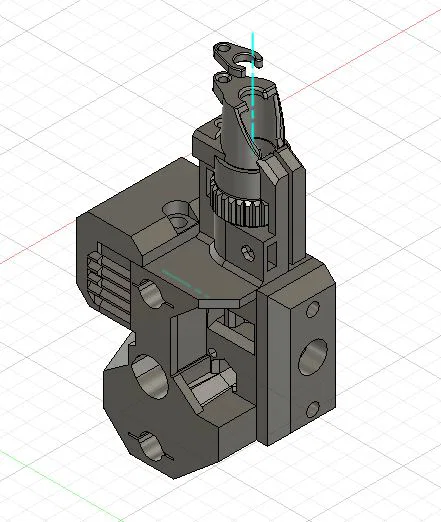

Bộ chọn siêu hạng của Si

Bộ chọn MMU2;

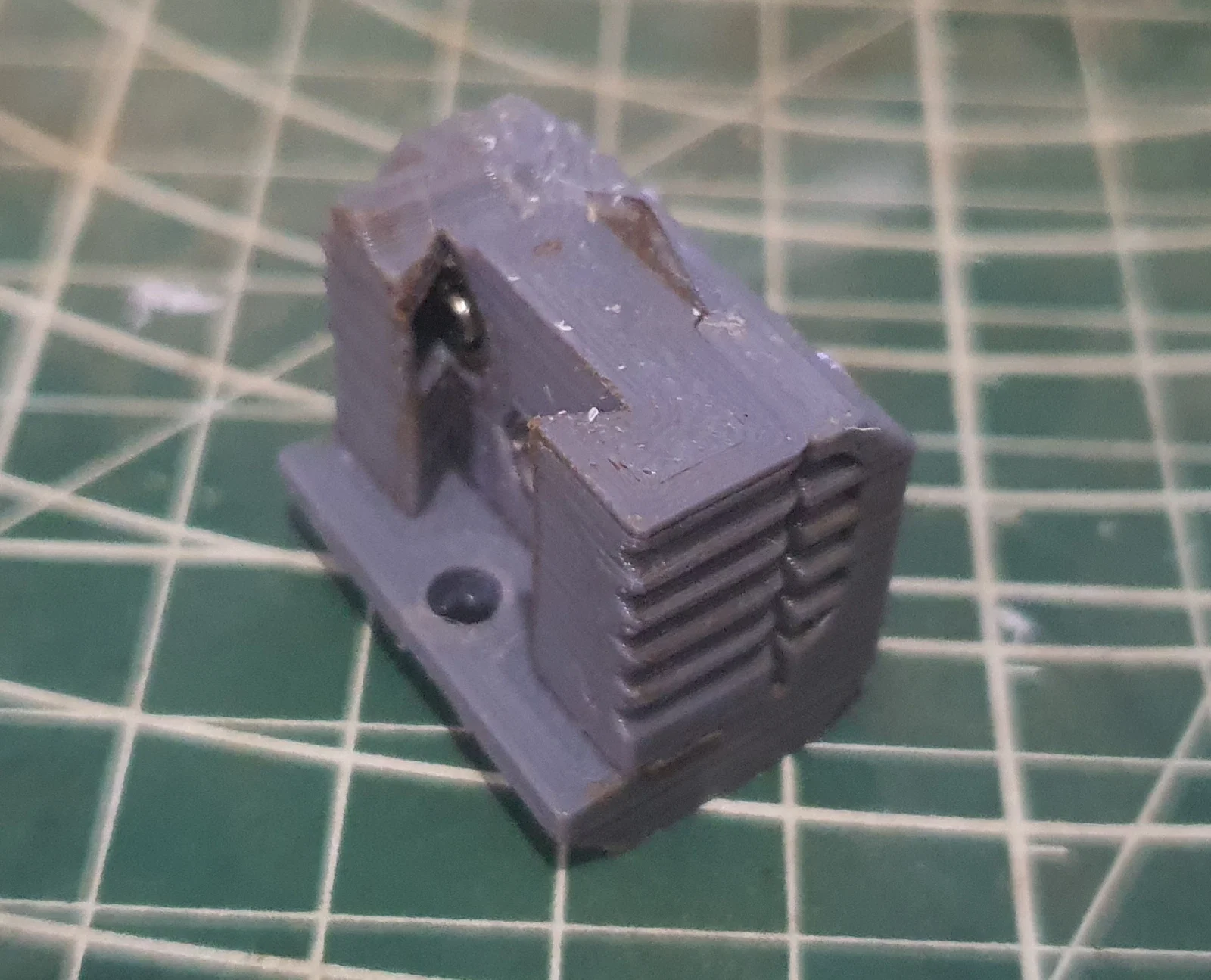

khối lưỡi dao có thể tháo rời

• Lưỡi dao kép
• Khối lưỡi dao có thể tháo rời để thay đổi lưỡi dao dễ dàng
• Nam châm để cải thiện FINDA (nam châm ngắn từ cảm biến IR gốc)
• Kẹp che/phản xạ FINDA
• Bánh xe điều chỉnh FINDA
• Giảm căng dây cáp FINDA (có thêm một ít sợi nhựa)
• Ống đẩy xuyên & ống lót PTFE ở đường dẫn vào BB FINDA làm cho việc in TPU trở nên đáng tin cậy hơn nhiều. (Ống ID 2mm là tốt nhất cho TPU)
• Cắt bỏ để nhìn vào bên trong và cho phép vệ sinh dễ dàng bằng máy hút bụi.

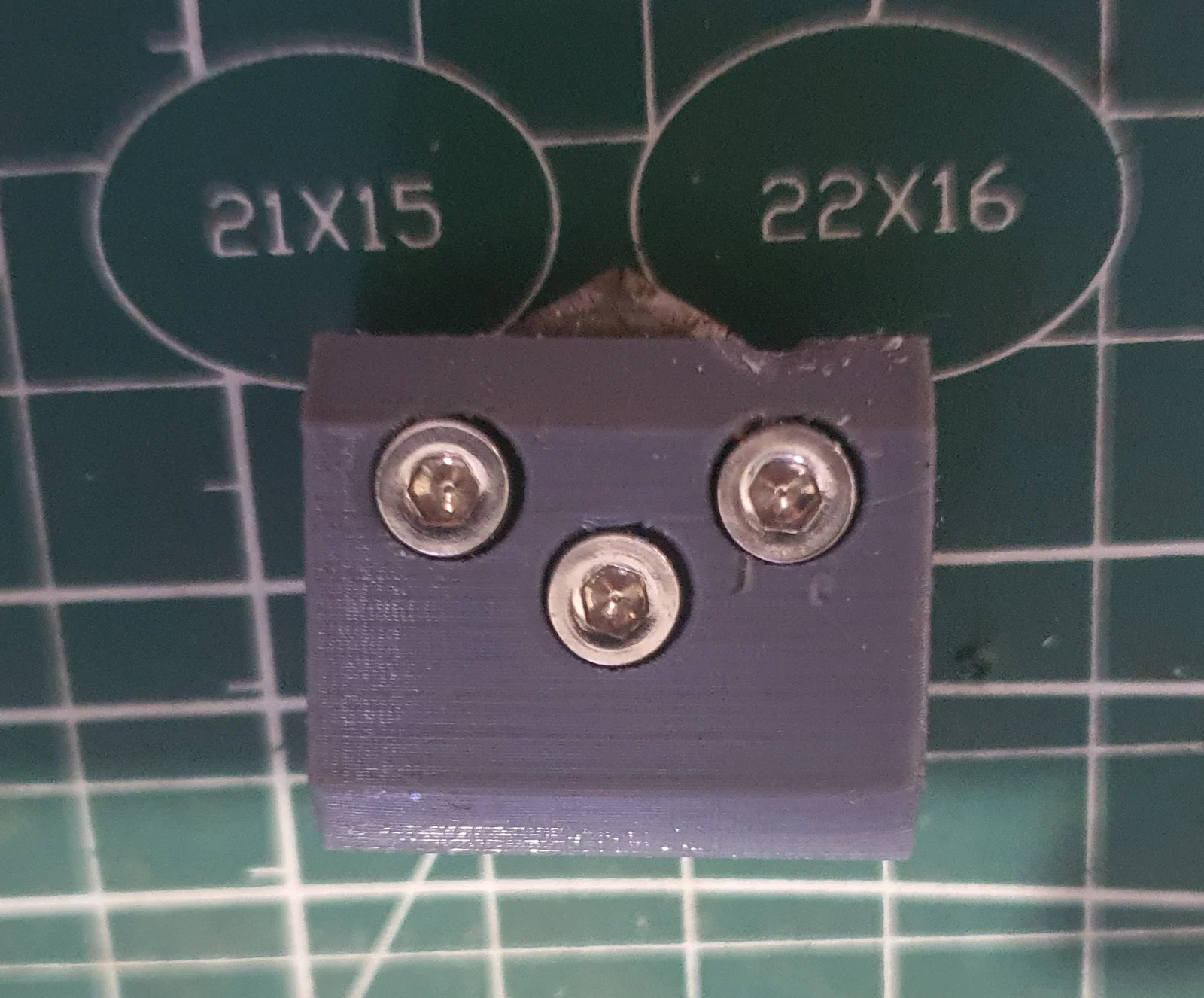

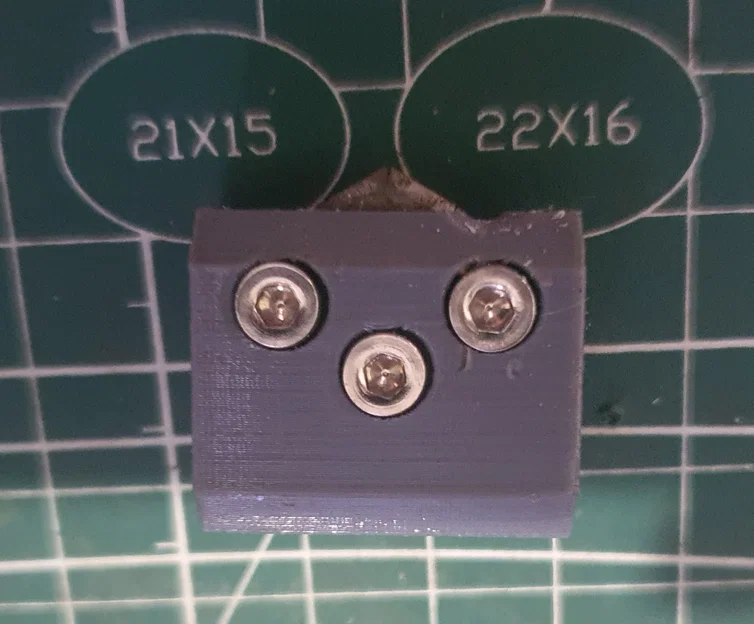

Cần 3 bu lông M3x8mm với đai ốc lục giác cho Nắp khối lưỡi dao.

Cần 1 bu lông M3x16mm với đai ốc vuông để khóa khối lưỡi dao vào đúng vị trí trên thân.

Khối lưỡi dao và nắp có các rãnh đuôi én, cố tình làm chặt. và sẽ cần chạy lên xuống các rãnh đuôi én vài lần để làm cho chúng vừa vặn. THỰC HIỆN VIỆC NÀY TRƯỚC KHI LẮP LƯỠI DAO!

Việc lắp 3 đai ốc lục giác vào khối lưỡi dao hơi khó. Cách dễ nhất là trượt chúng vào các khe cắt sao cho chúng nằm trên lỗ, sau đó vặn một bu lông dài hơn từ phía bên kia và kéo chúng để cố định đai ốc vào vị trí. (phương pháp Prusa tiêu chuẩn).

Điều quan trọng là các bu lông giữ nắp không được làm ảnh hưởng đến rãnh đuôi én. Của tôi lắp hoàn hảo (trong phiên bản này ;)), nhưng do dung sai khác nhau giữa các bản in và bu lông, bạn có thể thêm vòng đệm vào bu lông nếu chúng hơi dài.

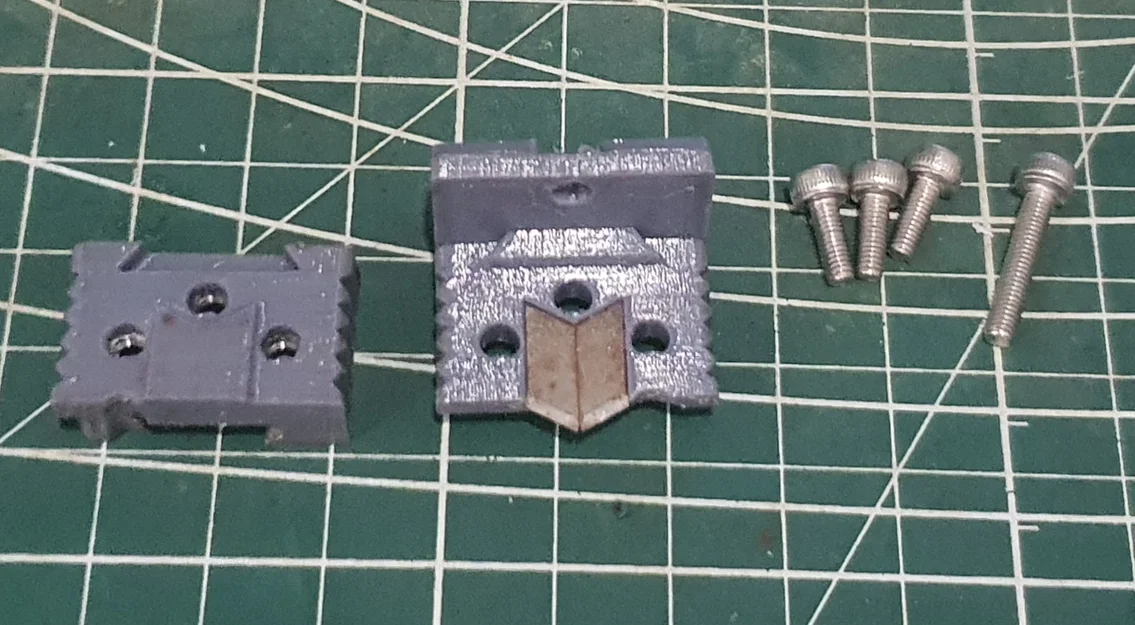

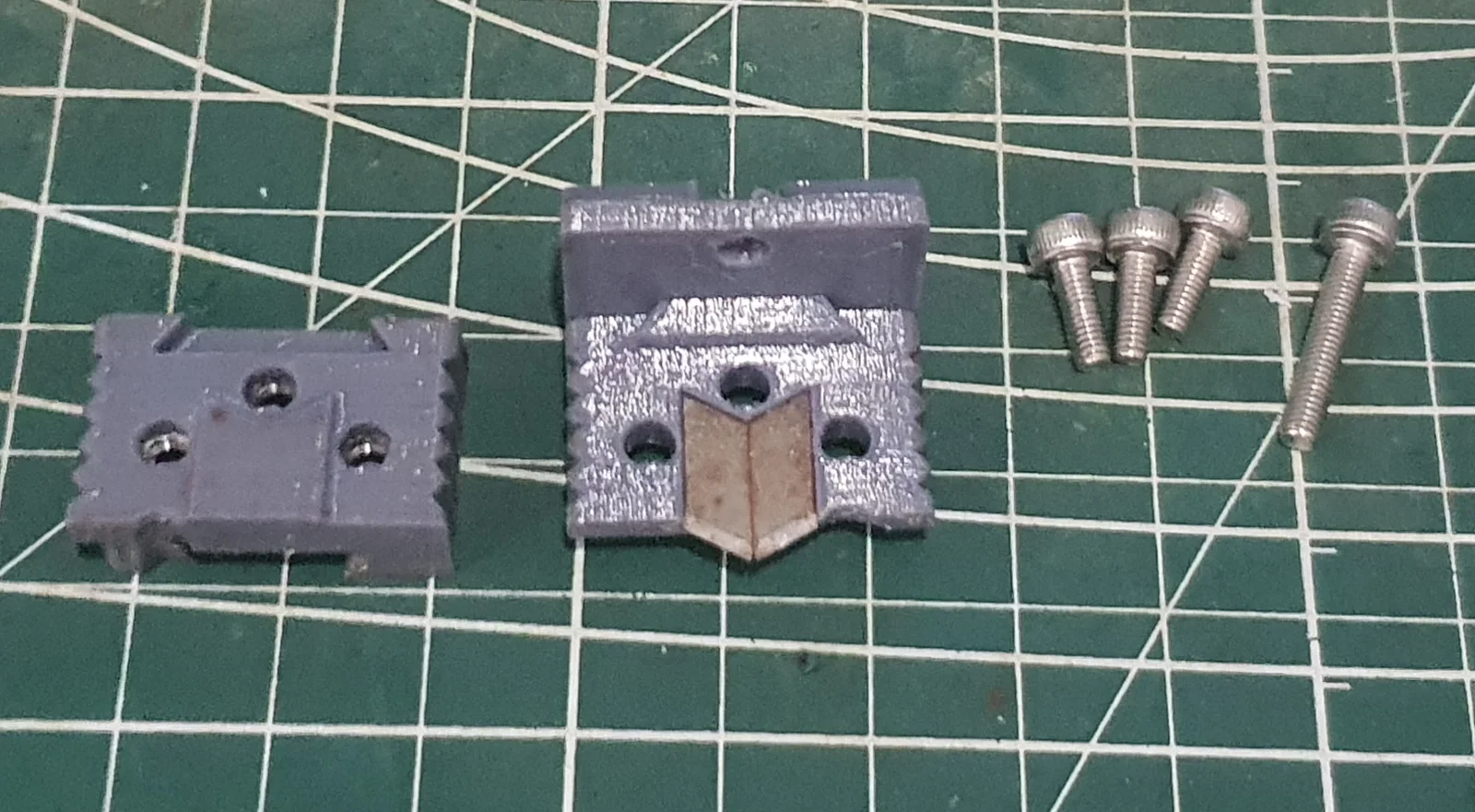

Khối lưỡi dao được thiết kế sao cho nắp giữ lưỡi dao. Với nắp đặt trên bàn, đặt các lưỡi dao vào vị trí, trong nắp, sau đó ấn khối lưỡi dao vào vị trí. Điều này sẽ giữ lưỡi dao ở đúng vị trí trong khi bạn lắp 3 bu lông và siết chặt chúng.

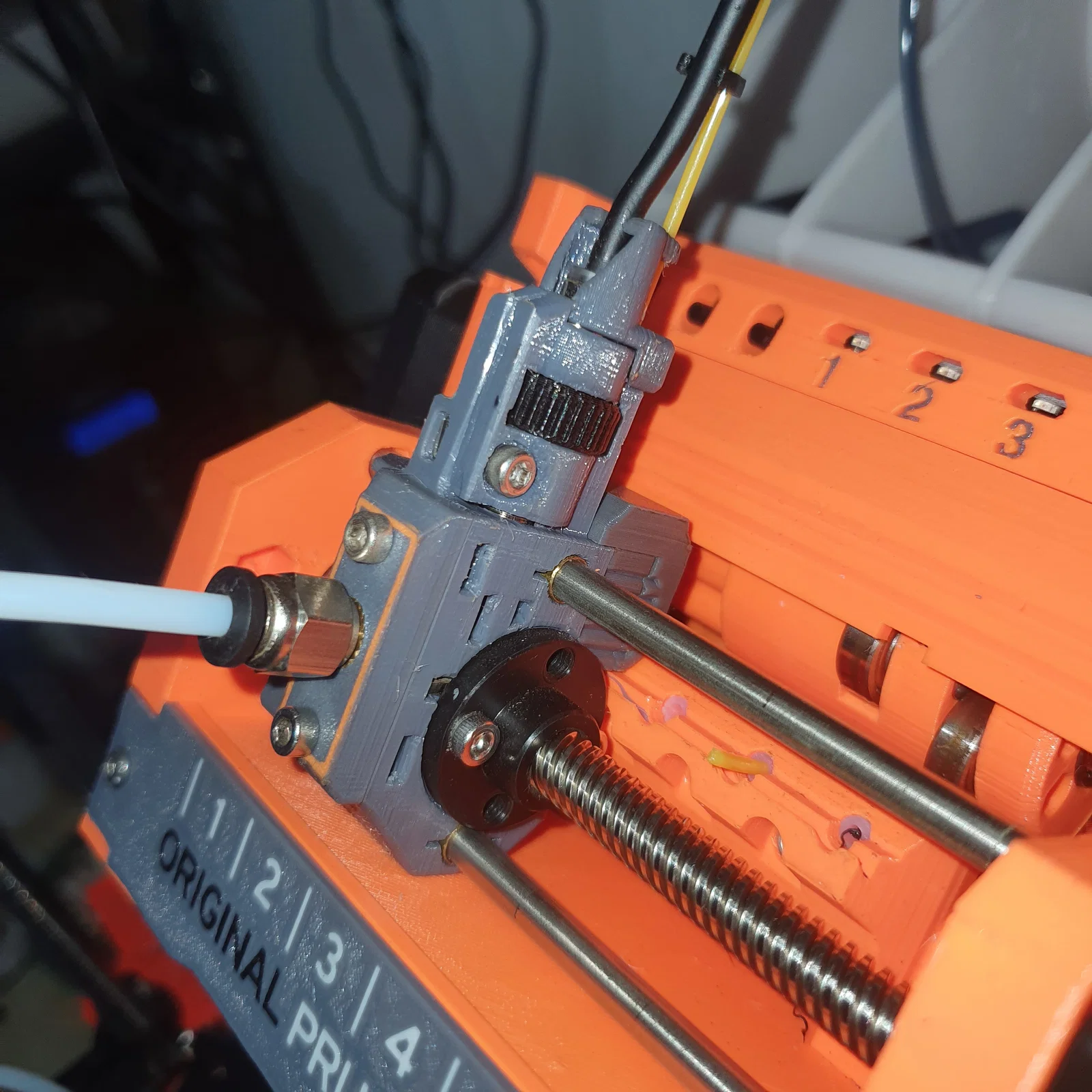

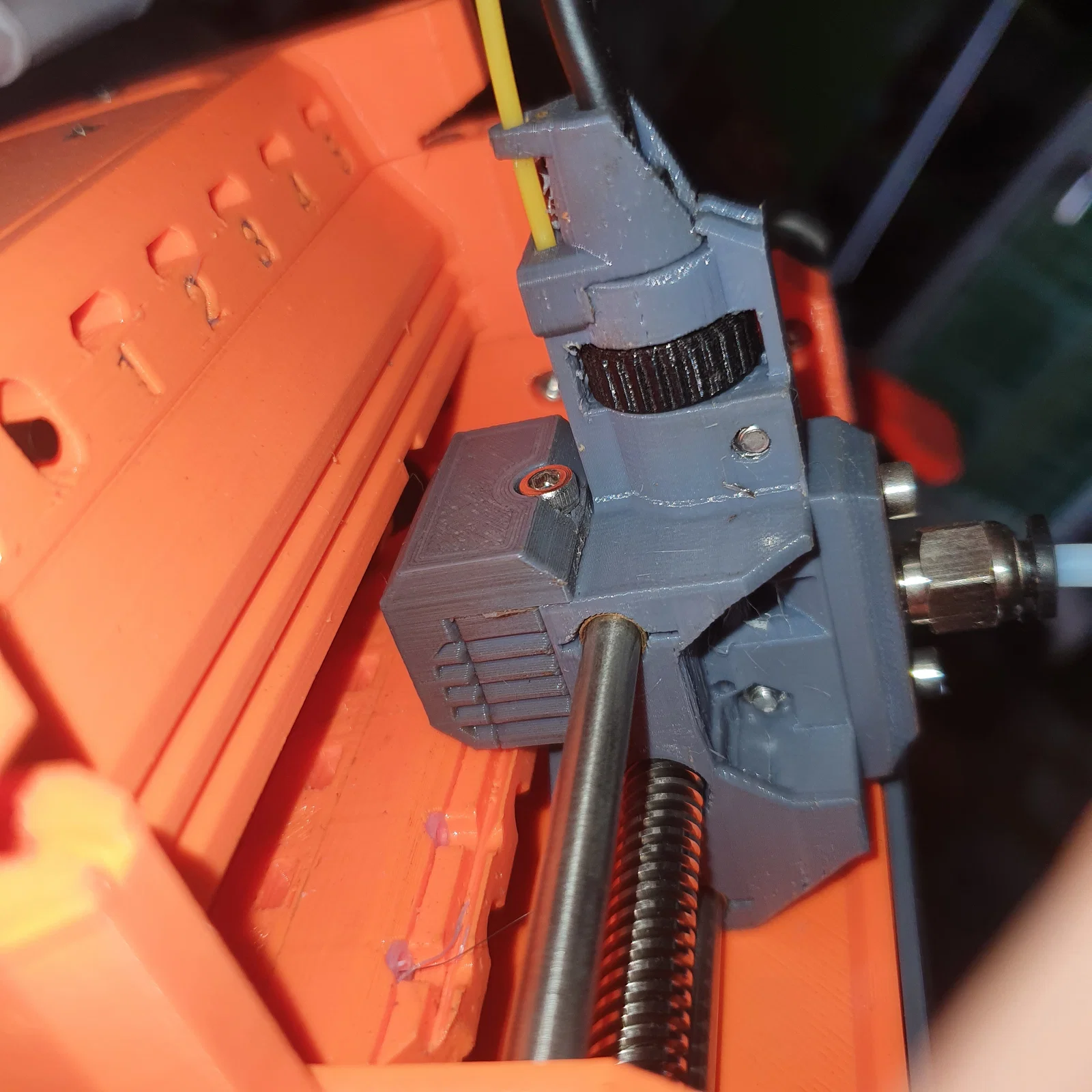

Khối với lưỡi dao và nắp sau đó trượt vào thân và được giữ cố định bằng bu lông M3x16

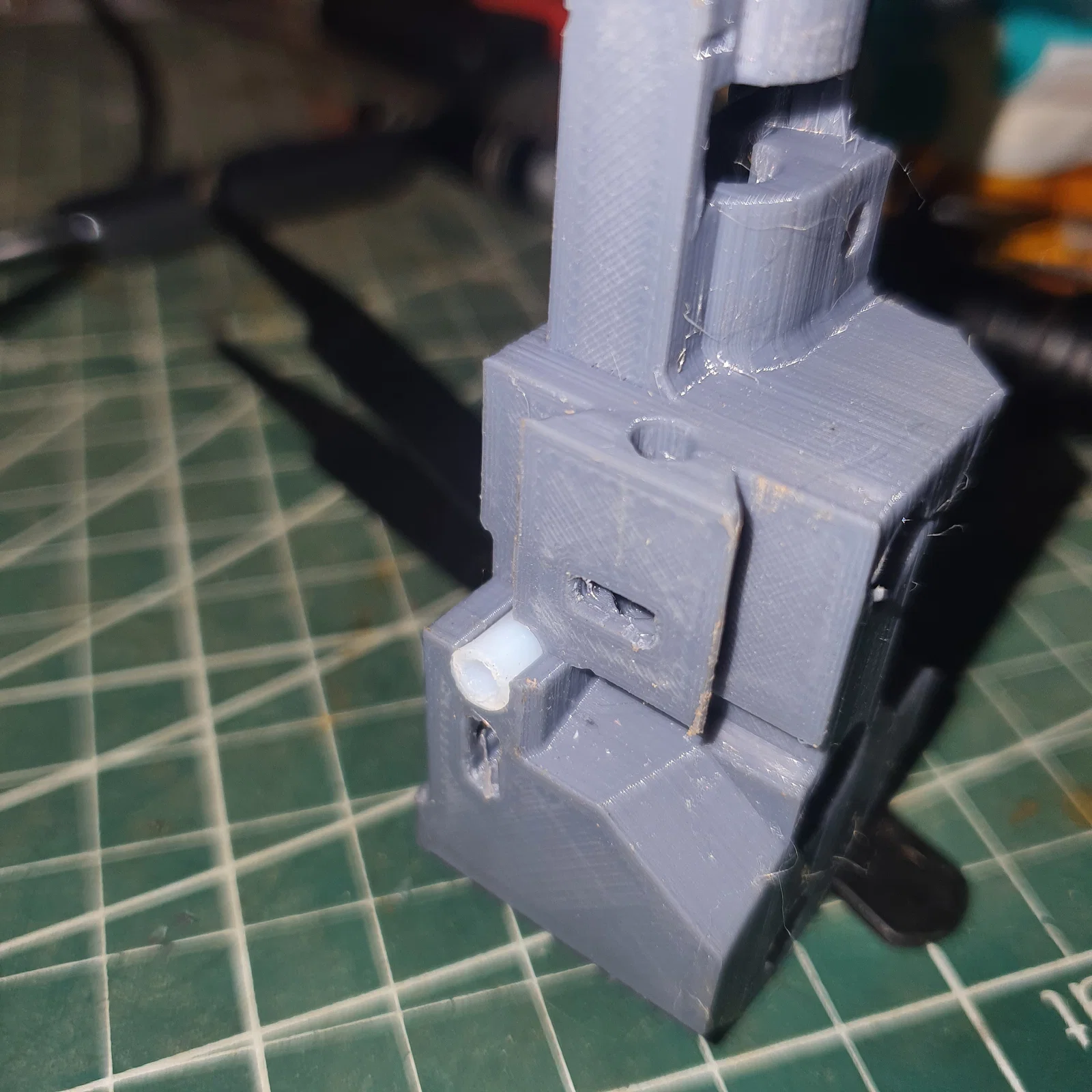

Độ dài của ống lót PTFE quan trọng, vì có một tab định vị trên Thân lưỡi dao giữ ống lót PTFE ở đúng vị trí. Cách dễ nhất để cắt nó, theo đúng độ dài, là đẩy nó vào thân, không có khối lưỡi dao ở vị trí, để bạn có thể cắt nó bằng phẳng, sau đó tạo một vát bên trong ở đầu.

Tôi đã thêm các tấm phía trước cho các phụ kiện đẩy xuyên M6, M10 và một cho vít định vị ren M6x6x8

Cũng bao gồm;

• Bộ chuyển đổi extruder đã sửa đổi và tấm trên cùng cho phụ kiện đẩy xuyên.
• Dụng cụ và khối để dễ dàng tháo vòng bi/ổ bi bằng đồng.
• Giá đỡ/chân đế có giá đỡ cho công tắc 13x19

CẬP NHẬT

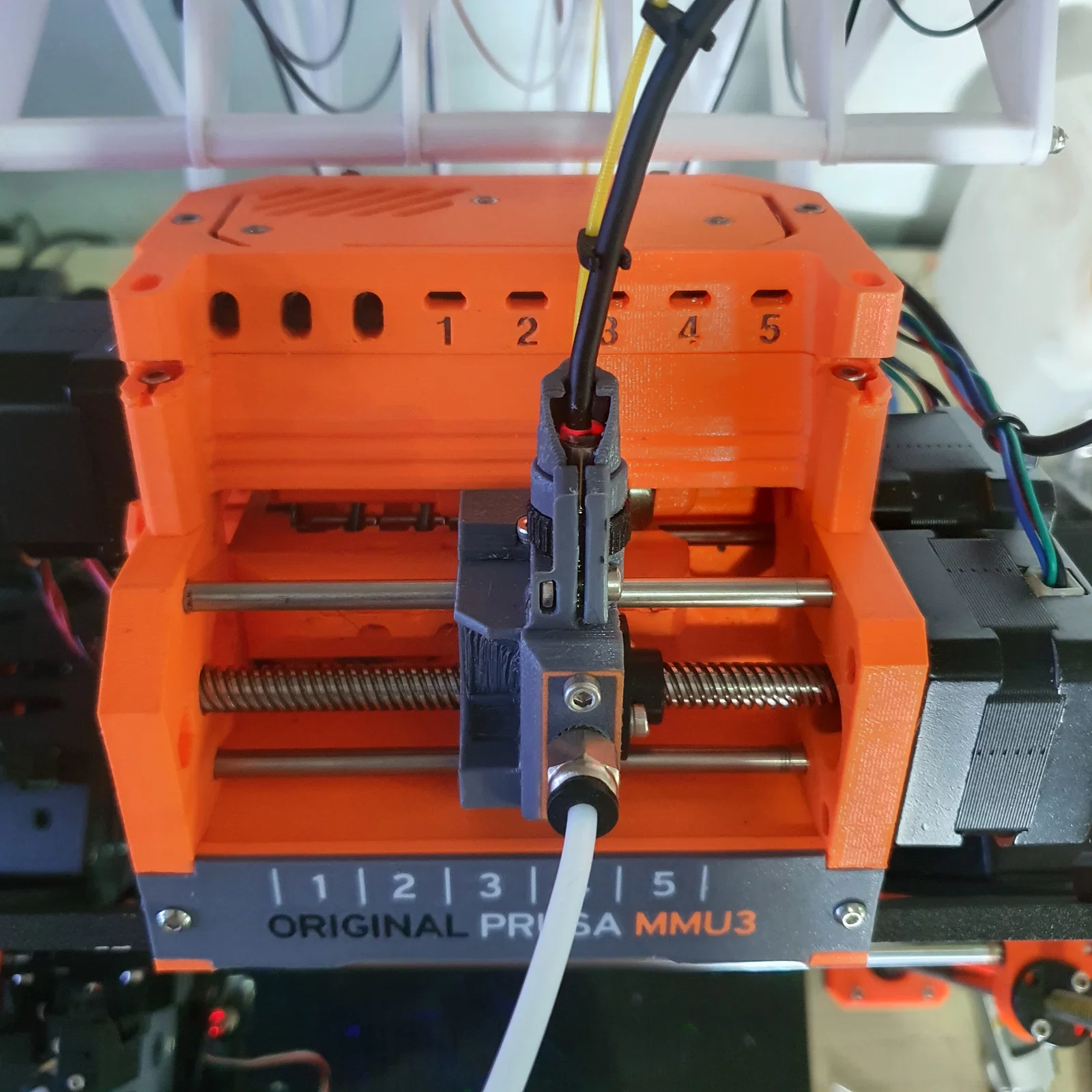

Bộ chọn này hoạt động tốt với firmware 3.10.1 (1.0.6), tuy nhiên khi tôi cập nhật lên 3.13.2 (3.0.1), nó đã home bình thường, nhưng sau khi cắt, nó sẽ hơi lệch. vì vậy tôi đã chỉnh sửa để khắc phục điều này và thêm một mô hình v2, hoạt động với firmware mmu3 và với mmu3. Tôi chưa thử mô hình V2 với firmware 1.0.6 cũ, vì vậy tôi đã bao gồm 2 mô hình.

V1 hoạt động với firmware mmu2 1.0.6

V2 hoạt động với firmware mmu3 3.0.1

Thỉnh thoảng, sợi nhựa sẽ cố gắng đi ra khỏi lỗ bên, hoặc bị kẹt, sau ổ trục finda. Điều này xảy ra khi sợi nhựa gần hết cuộn, và xoăn thêm, vì vậy tôi đã điều chỉnh đường dẫn sợi nhựa một chút, bên dưới và sau ổ trục, để khắc phục điều này. Kể từ đó nó đã ổn.

Cũng đã thêm một khối cắt/hướng dẫn để cắt ống đồng, cho Vòng bi/Ổ bi bằng đồng.
