Hộc Tủ Treo Gầm Kệ Phiên Bản Chỉnh Sửa

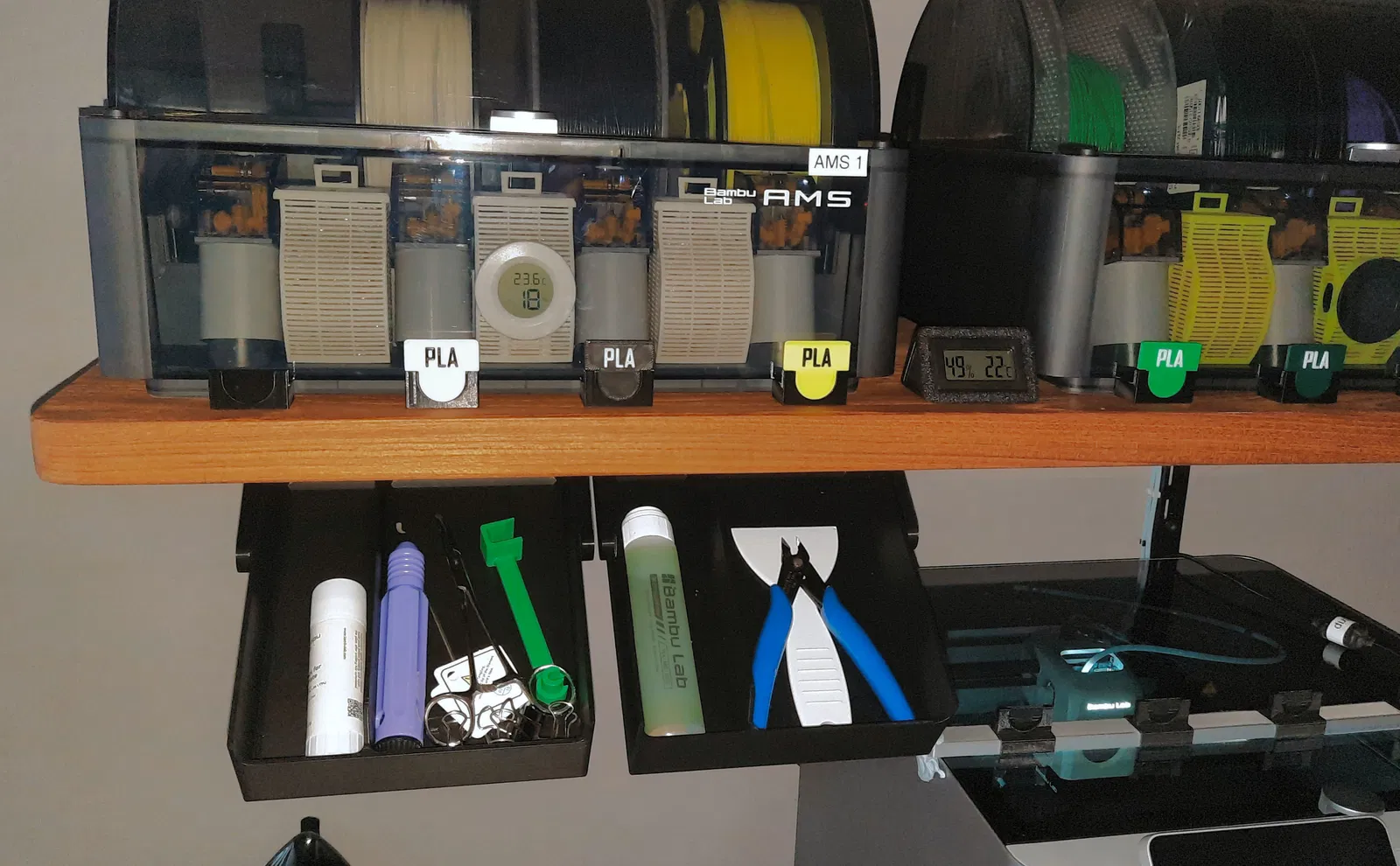

Tìm giải pháp lưu trữ cho mấy món đồ nghề máy in của mình, tui tình cờ thấy cái hộc tủ treo gầm kệ khá hay ho của rActive Design.

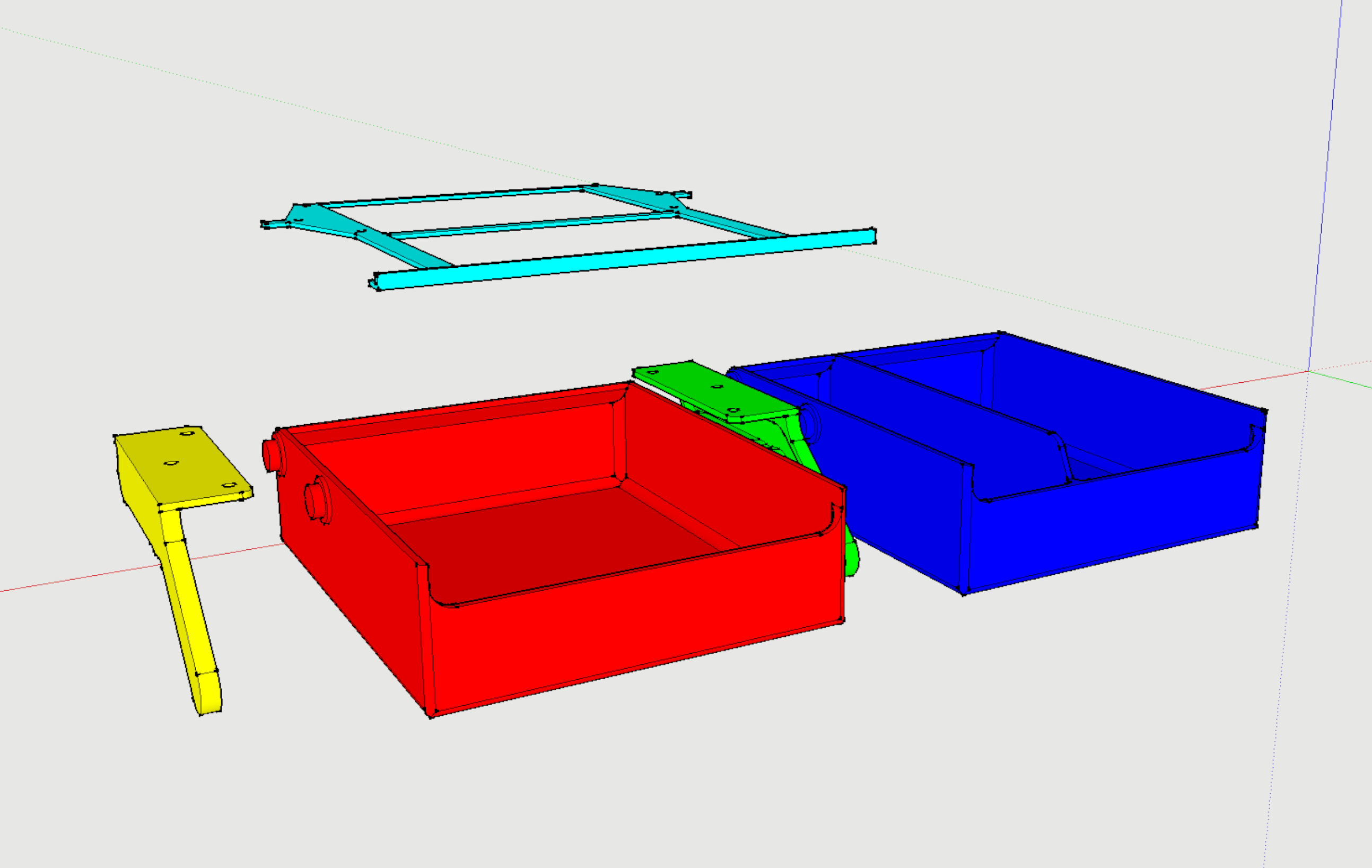

Thiết kế gốc thì ngon lành cành đào rồi. Nhưng mà tui cần nhét hai cái vô giữa hai cái khung kệ có sẵn, mà mỗi cái không được rộng quá 150mm. Cái gốc nó tới 179mm, hơi bự, nên tui phải làm nó gọn lại chút. Mà sẵn tiện làm lại, tui cũng thêm thắt vài chỗ theo ý mình luôn.

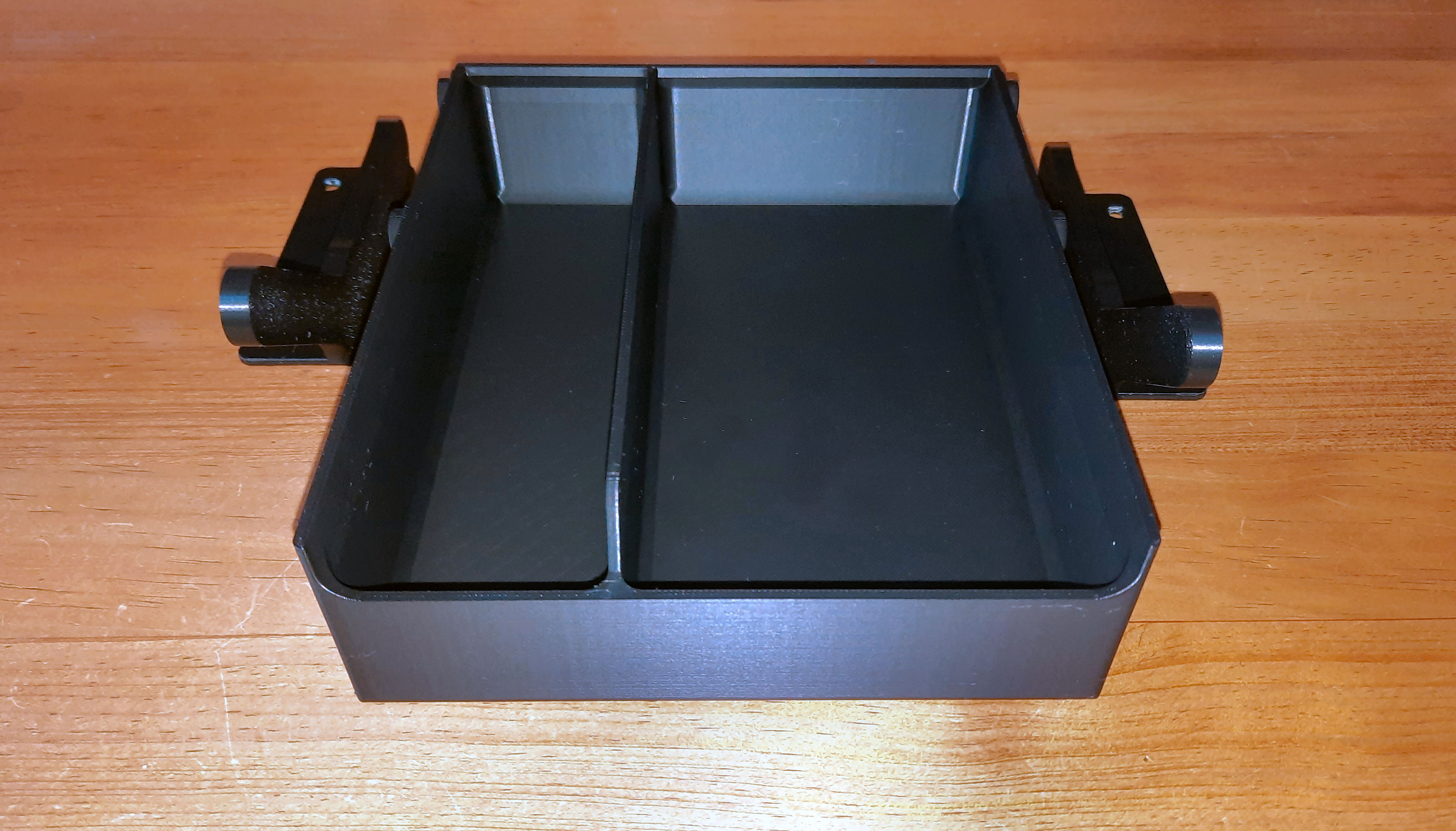

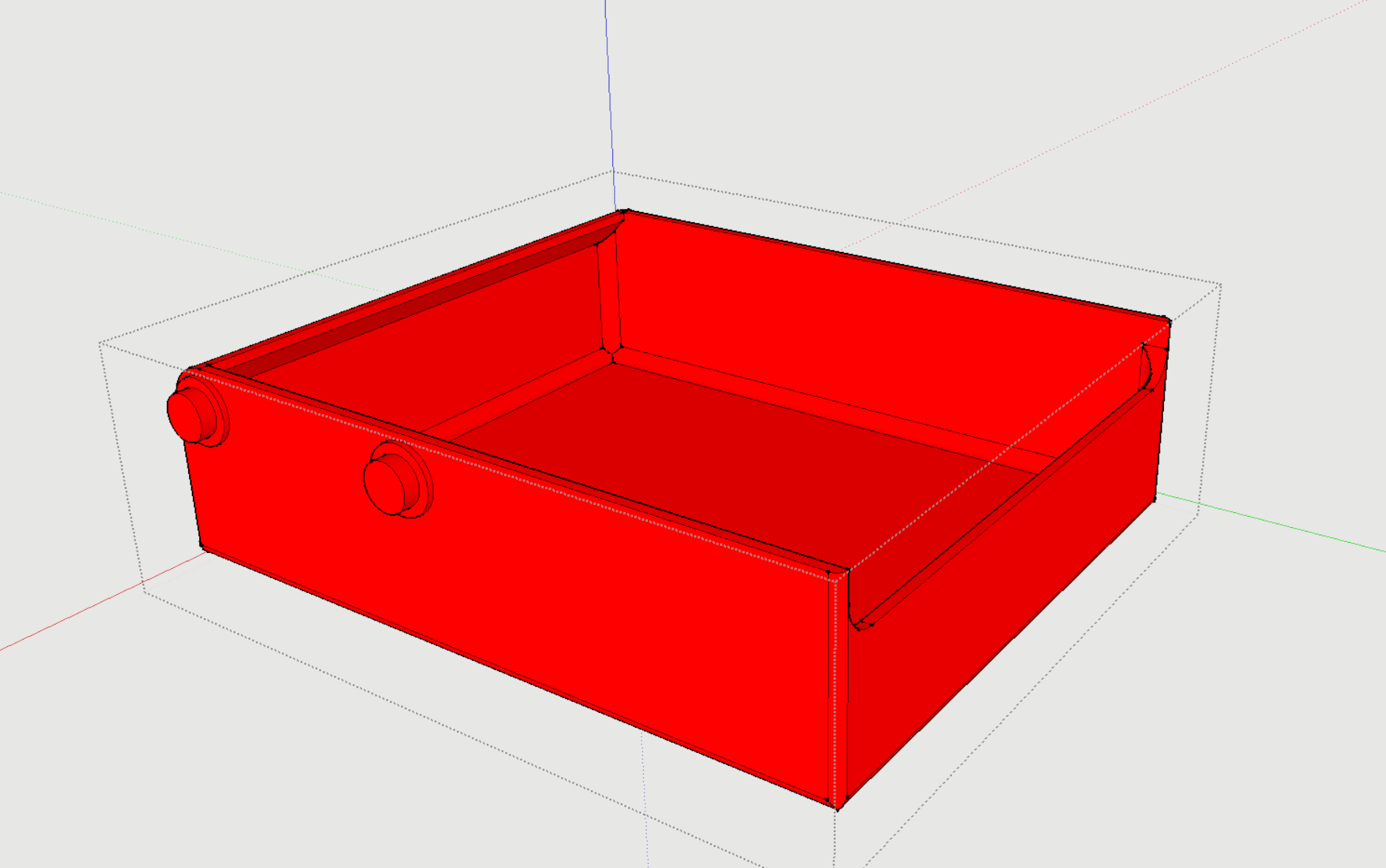

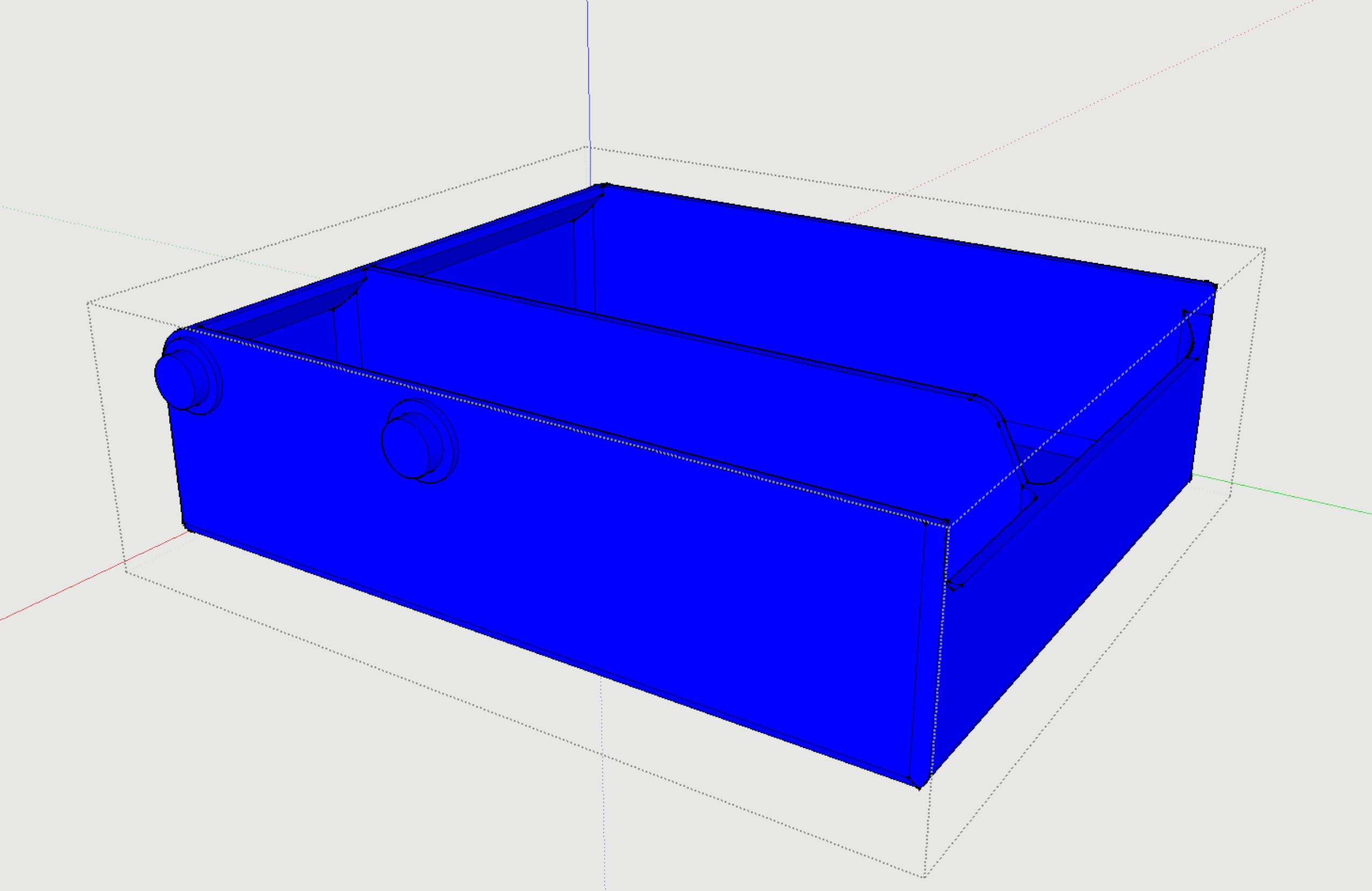

Một cái tui không thích ở bản gốc là mấy cái chốt trượt của hộc tủ phải dán keo sau khi in xong. Tui cũng không hiểu tại sao lại phải làm vậy. Chắc do khổ in trên bàn in nó bị giới hạn hả? Mà dù sao thì, việc gắn chốt vô thân hộc tủ luôn là một thay đổi đơn giản và hiển nhiên đối với tui. Rồi tui mới làm cái dễ òm là giảm chiều rộng hộc tủ cho vừa với nhu cầu của mình.

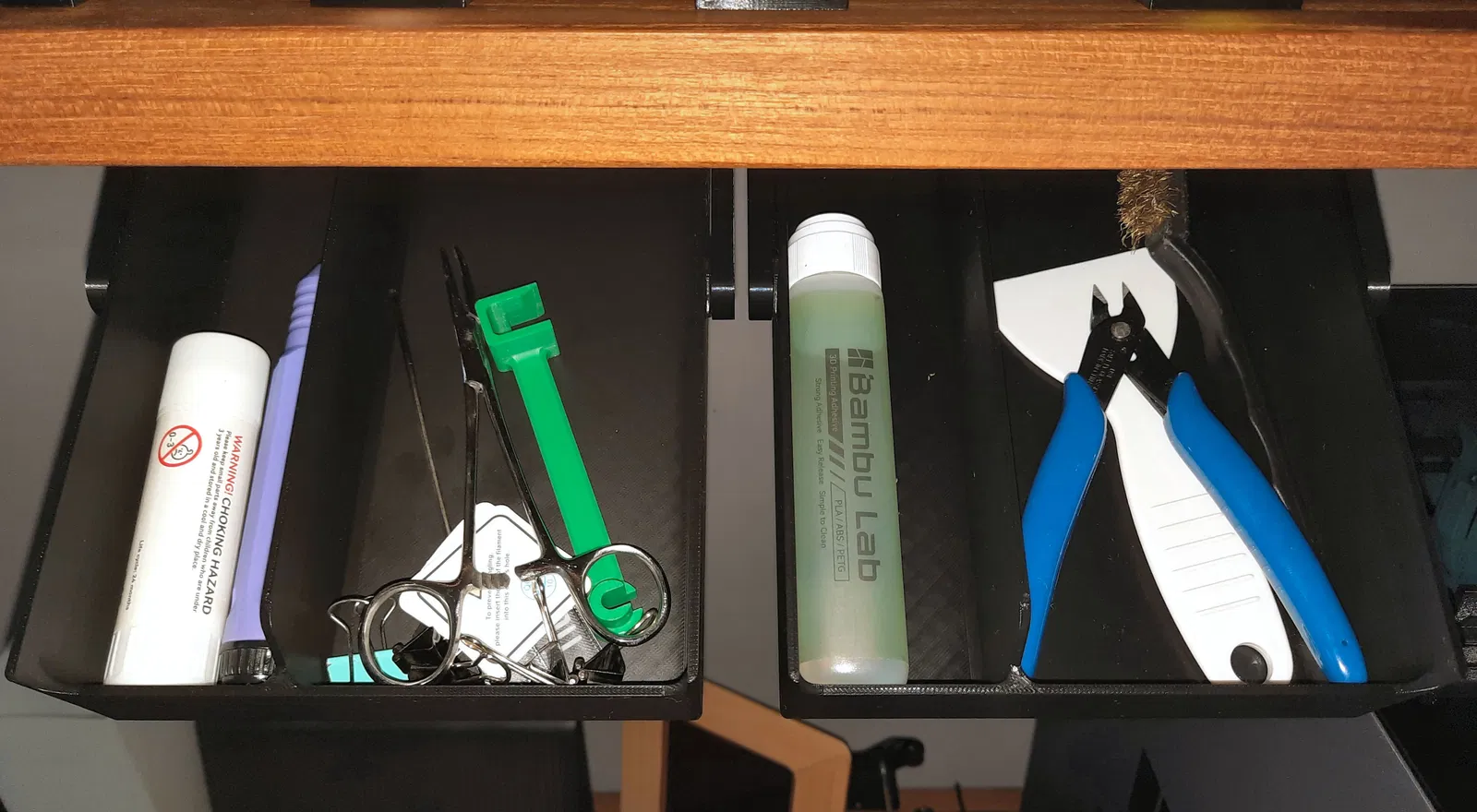

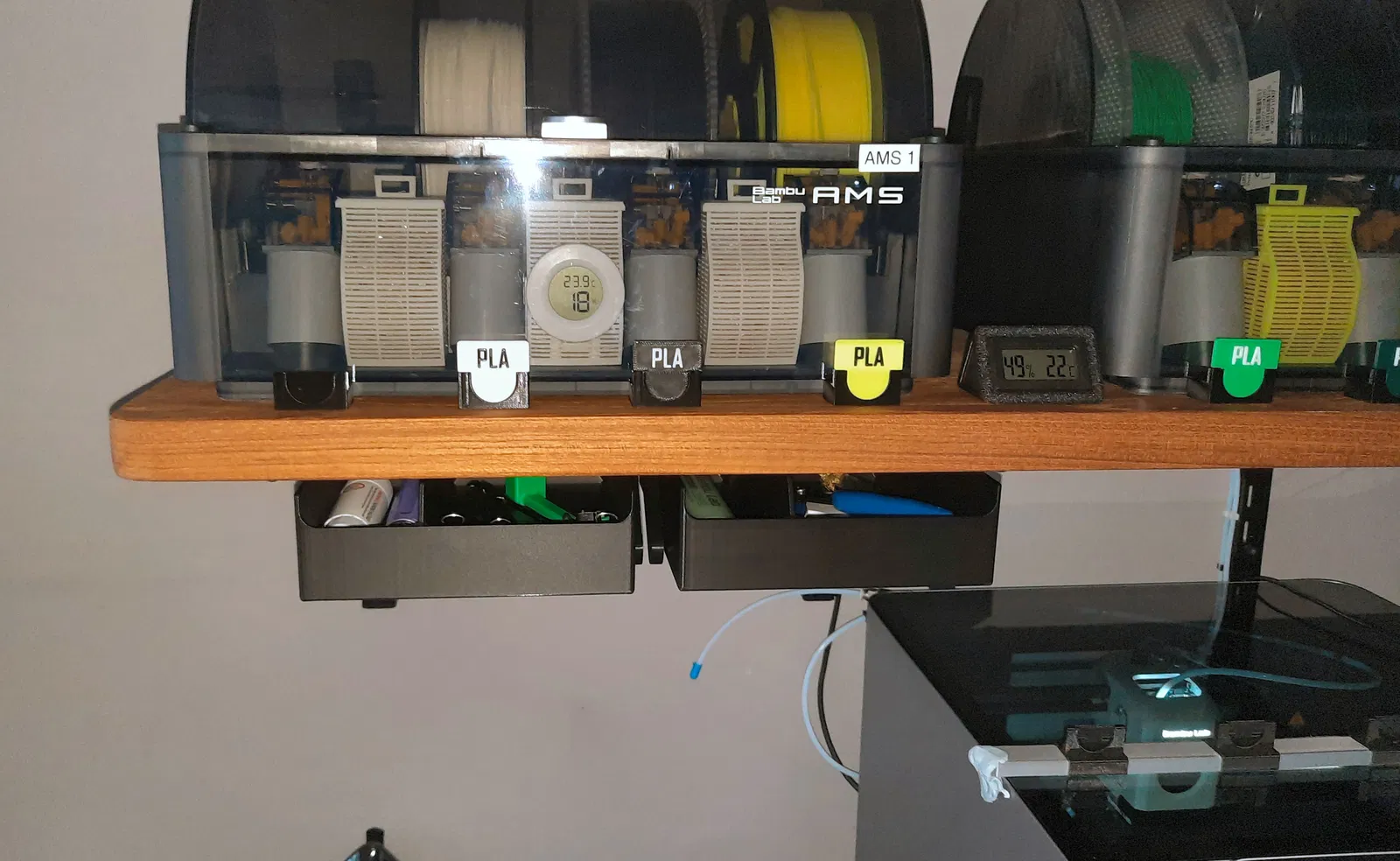

Sau khi in thử và bắt vít vô chỗ cần gắn, tui hài lòng lắm. Nhưng mà có một món đồ của tui (cái nhíp) cứ bị tuột ra tuột vô phía sau hộc tủ hoài. Cái này không hẳn là lỗi thiết kế đâu. Chỉ là cái thành sau của hộc tủ nó phải khoét thấp xuống để cho hộc tủ có thể nghiêng xuống được. Nó làm mất phần trên của thành sau, nên dễ bị mấy ông vụng về như tui làm rớt đồ ra ngoài!

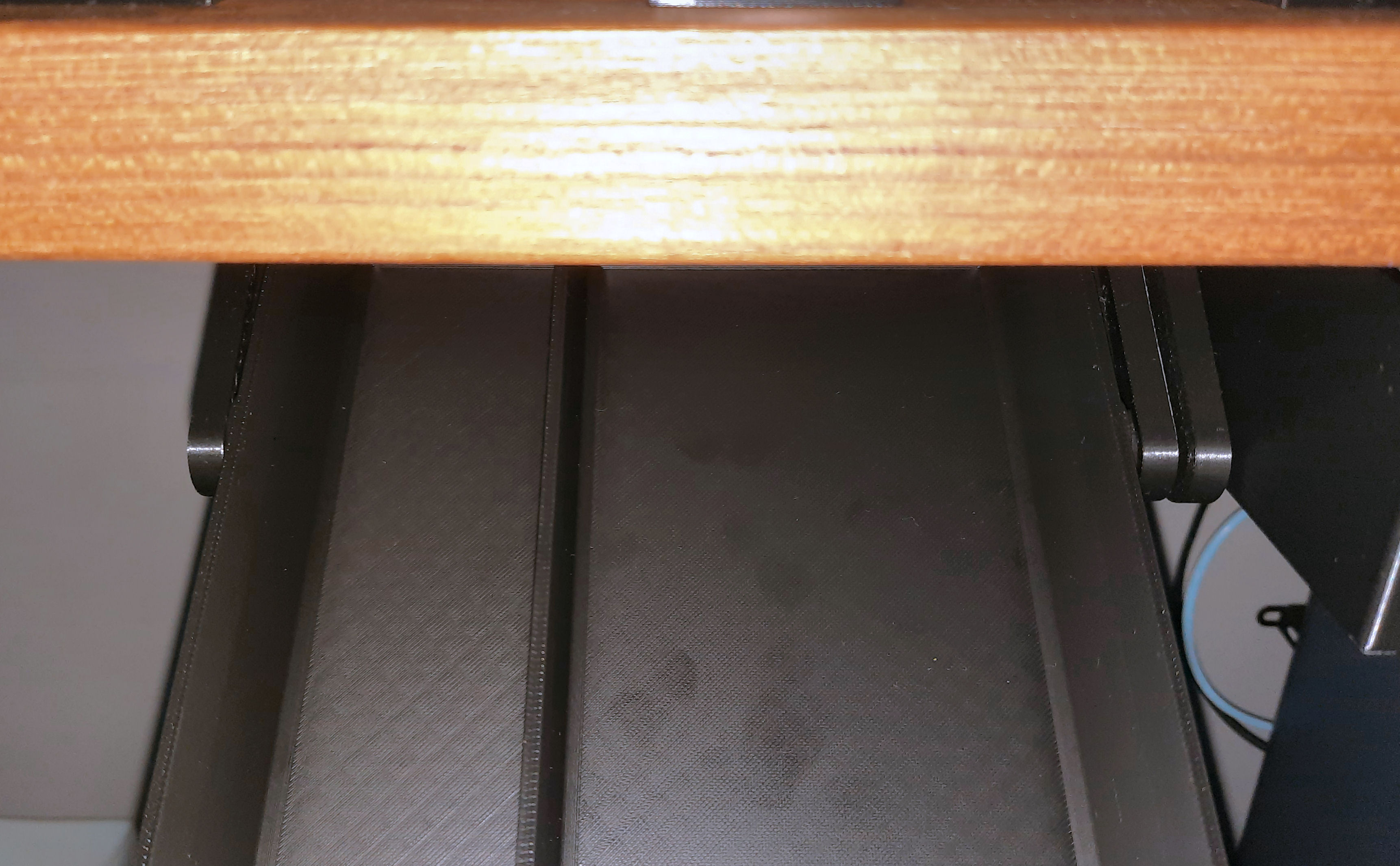

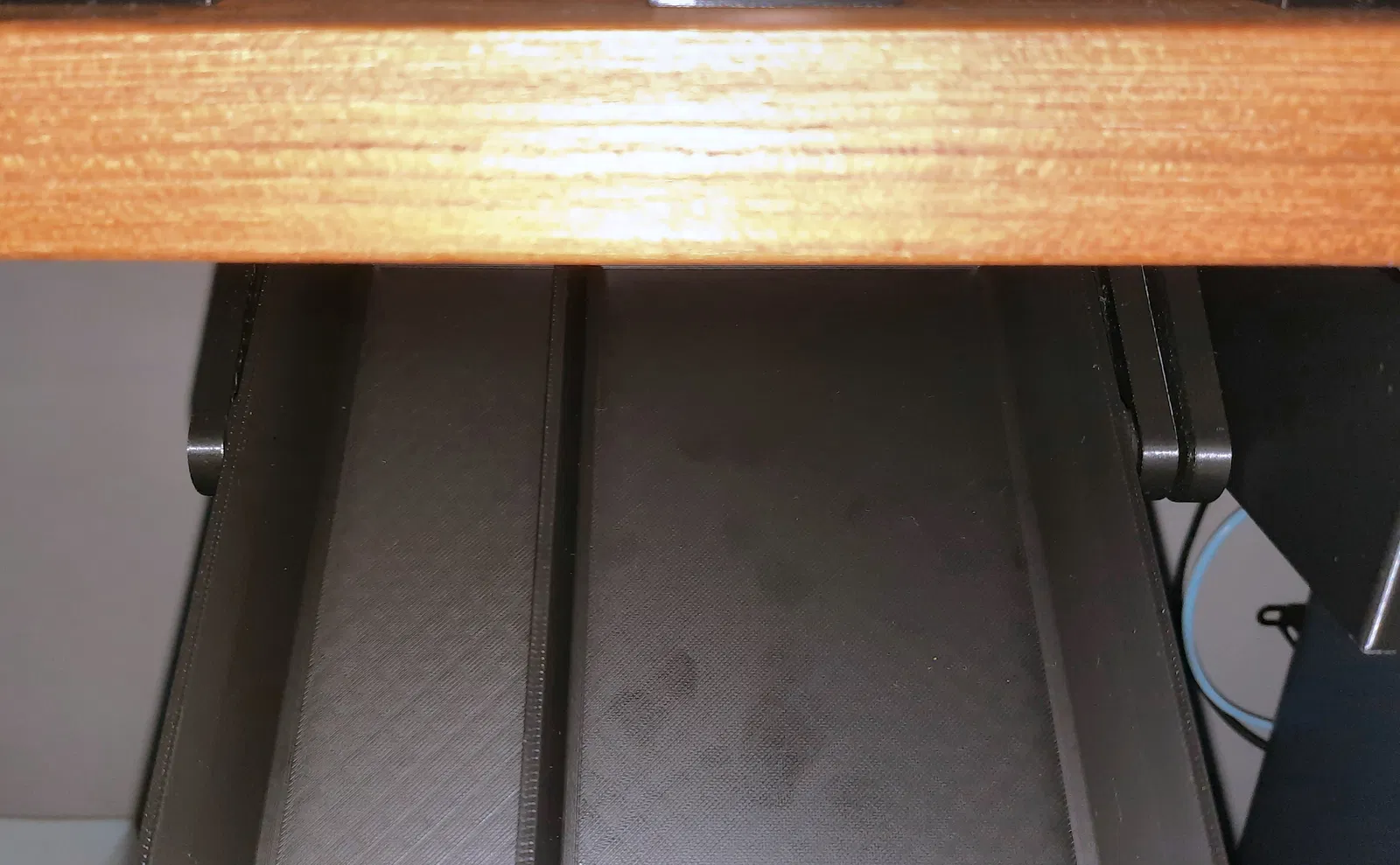

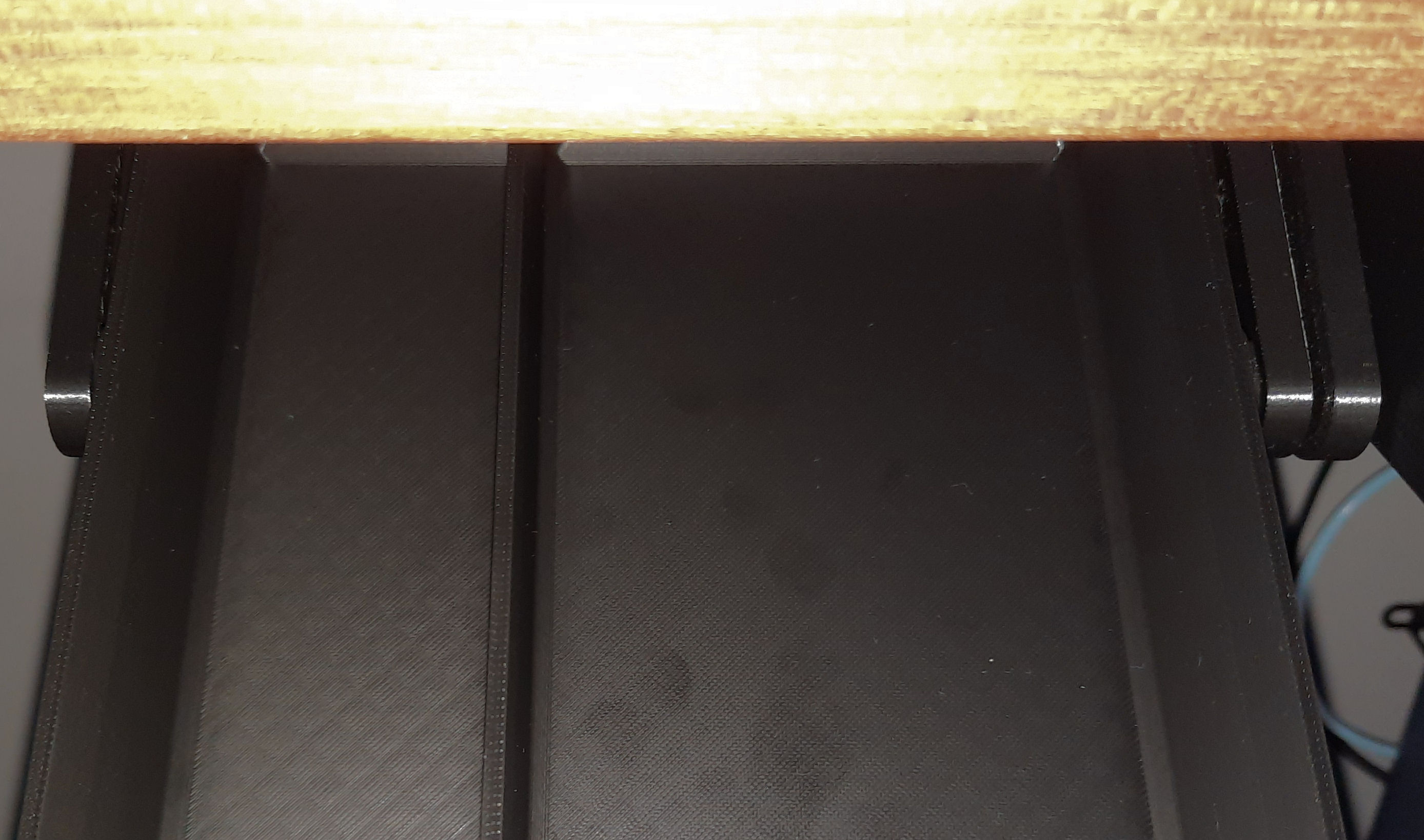

Giải pháp của tui là làm cho cái đường cong đó nó chạy dài hết bề ngang của hộc tủ, tạo thành một cái gờ giống như con sóng sắp đổ.

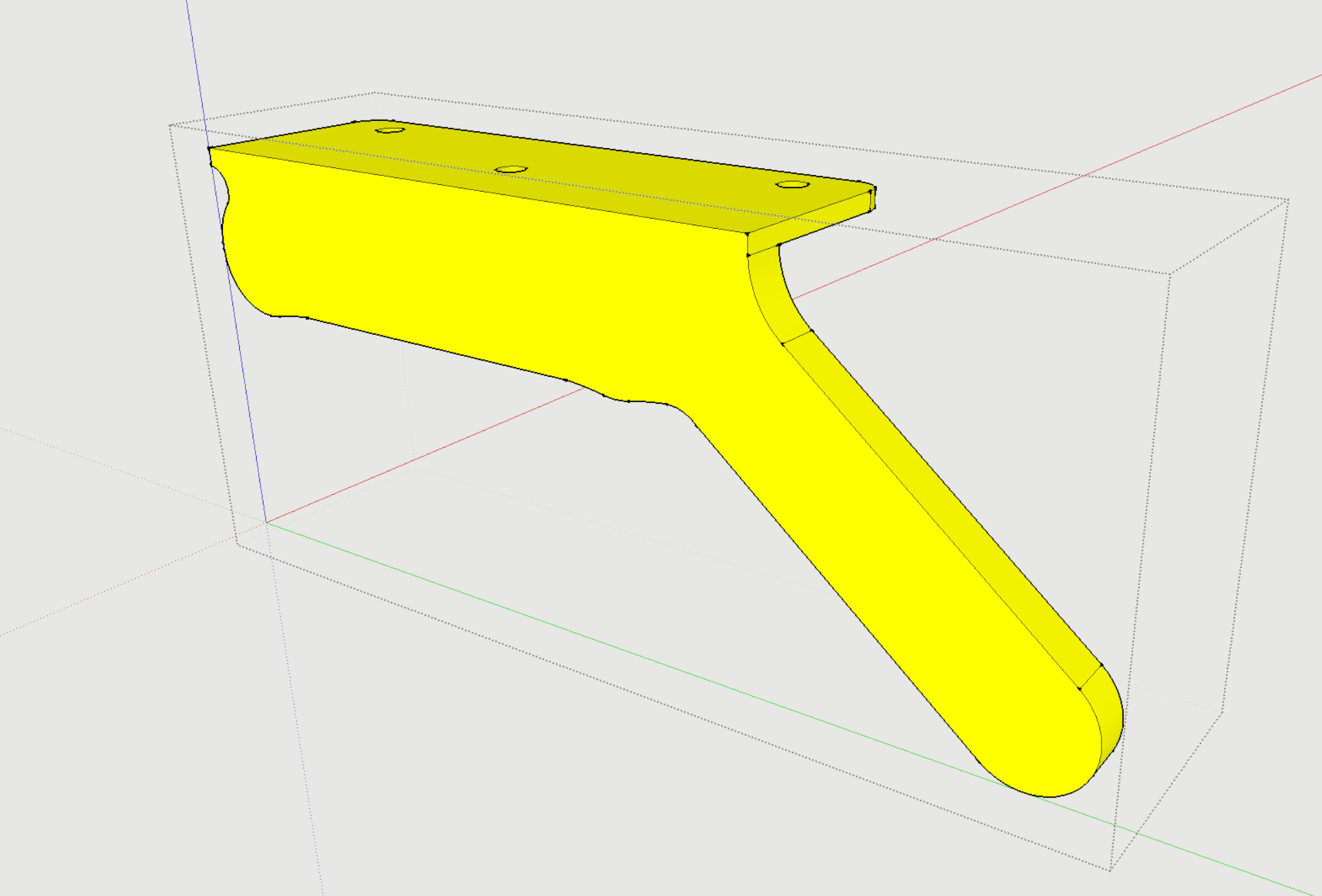

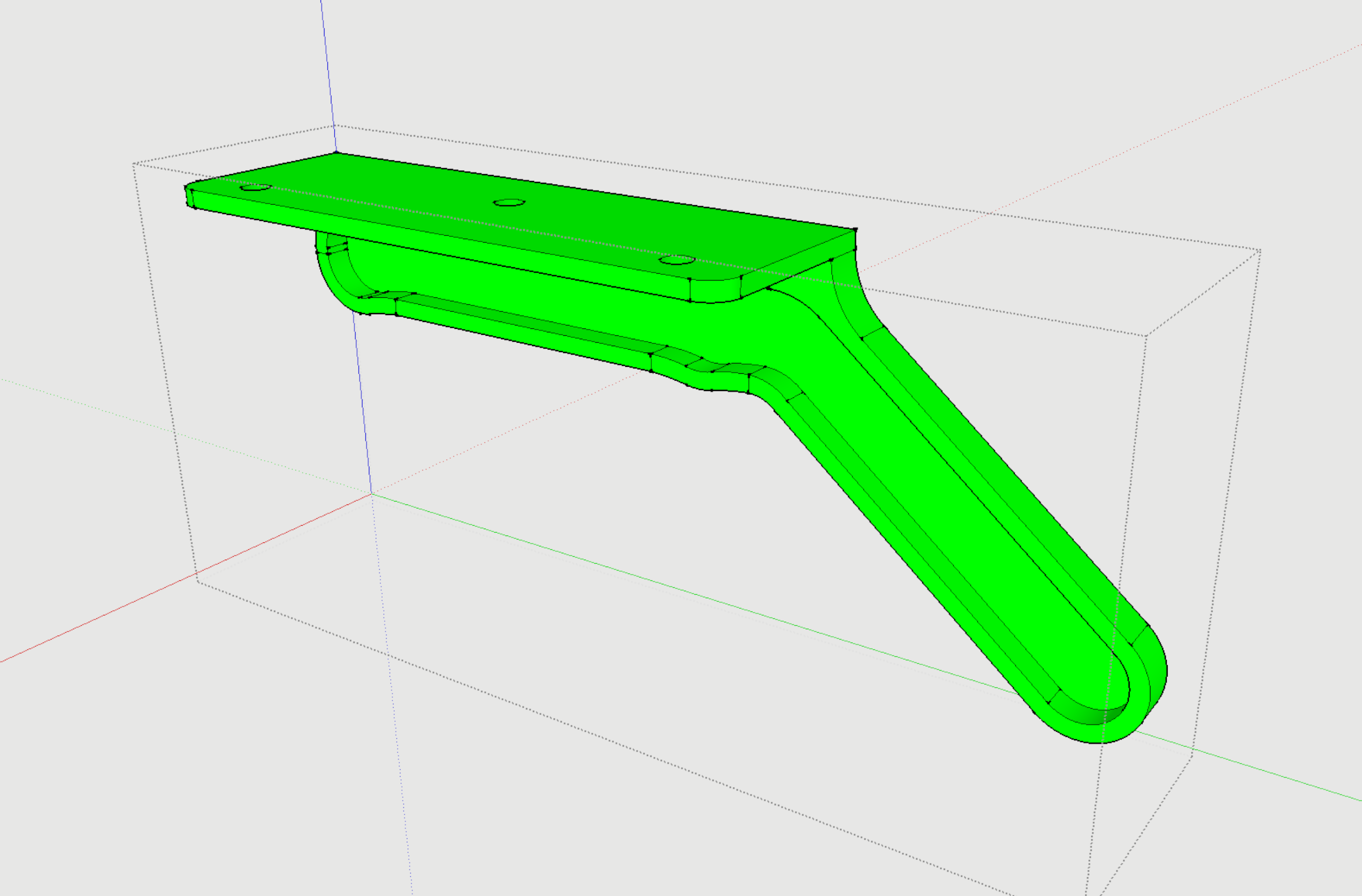

Tui cũng không thích cái vụ mà không có điểm báo rõ ràng là hộc tủ đã đóng hết cỡ, với lại cảm giác chạy ray nó hơi bị "lỏng lẻo" nói chung. Tui thêm hai cái gờ nhỏ ở đáy mỗi cái ray để giải quyết cái vụ thứ nhất, và thêm một cái gờ nhỏ trên mỗi cái chốt trượt để nó làm bề mặt tiếp xúc thay vì thành hộc tủ.

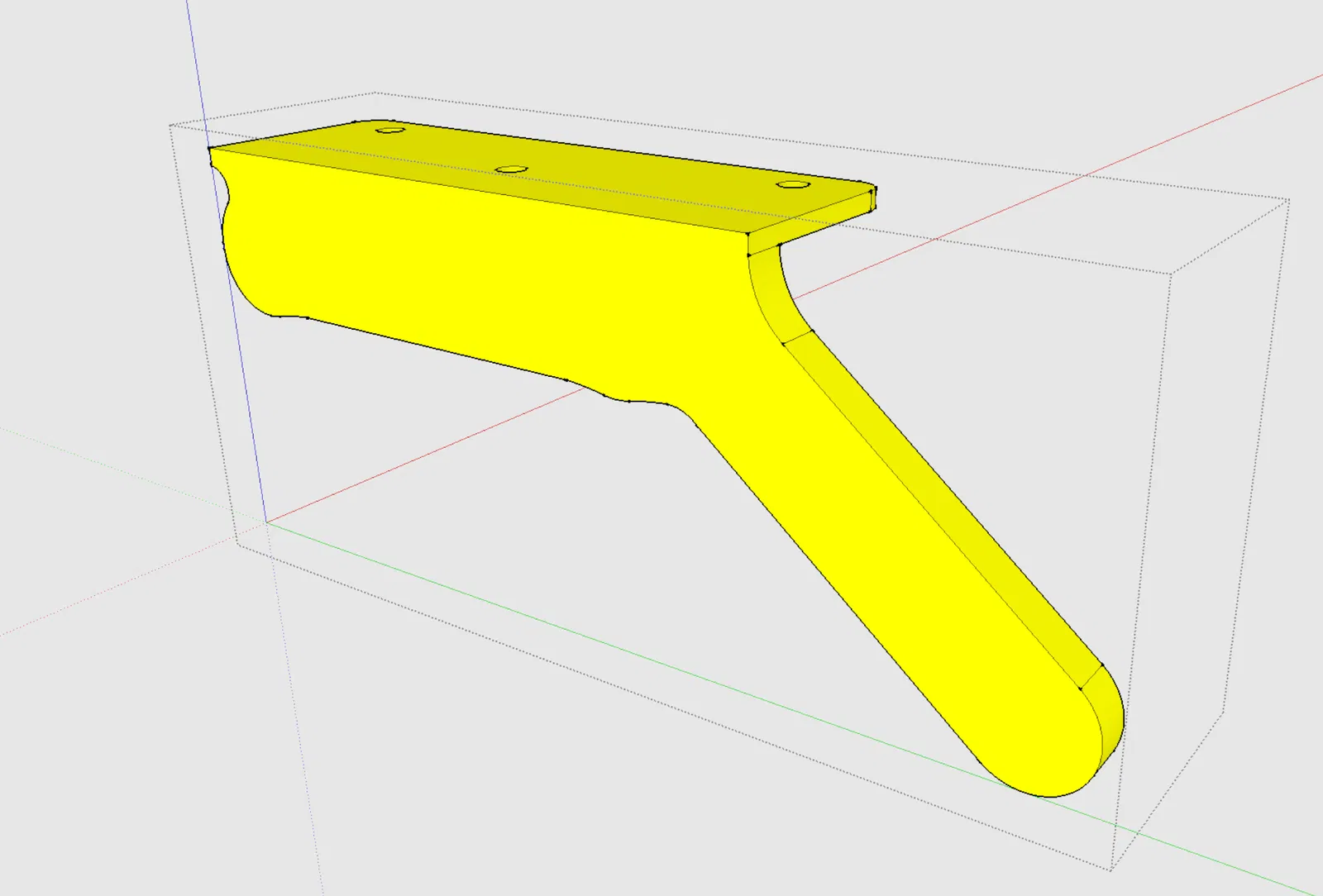

Tiện tay làm luôn, tui cũng giảm nhẹ cái độ dốc của ray. Cái này làm cho phần trước của hộc tủ nó ít bị rớt xuống khi mở ra hơn, và tui cảm thấy yên tâm hơn là đồ đạc sẽ tự ở yên trong hộc tủ.

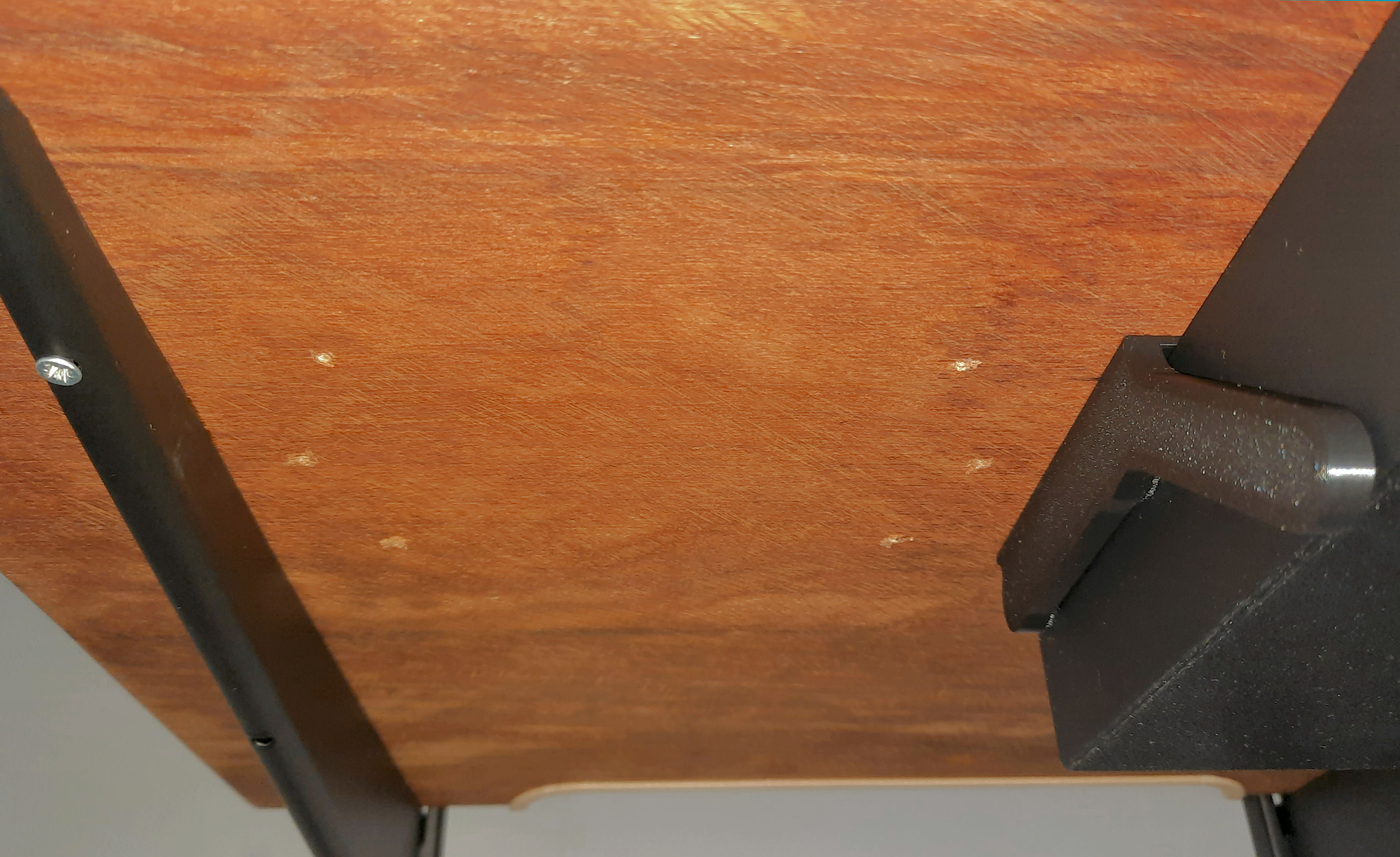

Nhà thiết kế gốc có nói là việc canh chỉnh ray cho thẳng là cực kỳ quan trọng. Đúng là nó hành tui muốn chết! Tui vật lộn khi làm việc ngược đầu, dưới ánh sáng yếu. Khi tui canh chỉnh xong cái hộc tủ đầu tiên, phía dưới cái kệ của tui trông như cái cối xay tiêu vậy. Vừa bừa bộn, vừa khó xác định được lỗ nào là lỗ đúng để bắt vít, mà lại dễ dàng bắt nhầm lỗ (Trời ơi, mệt quá đi!).

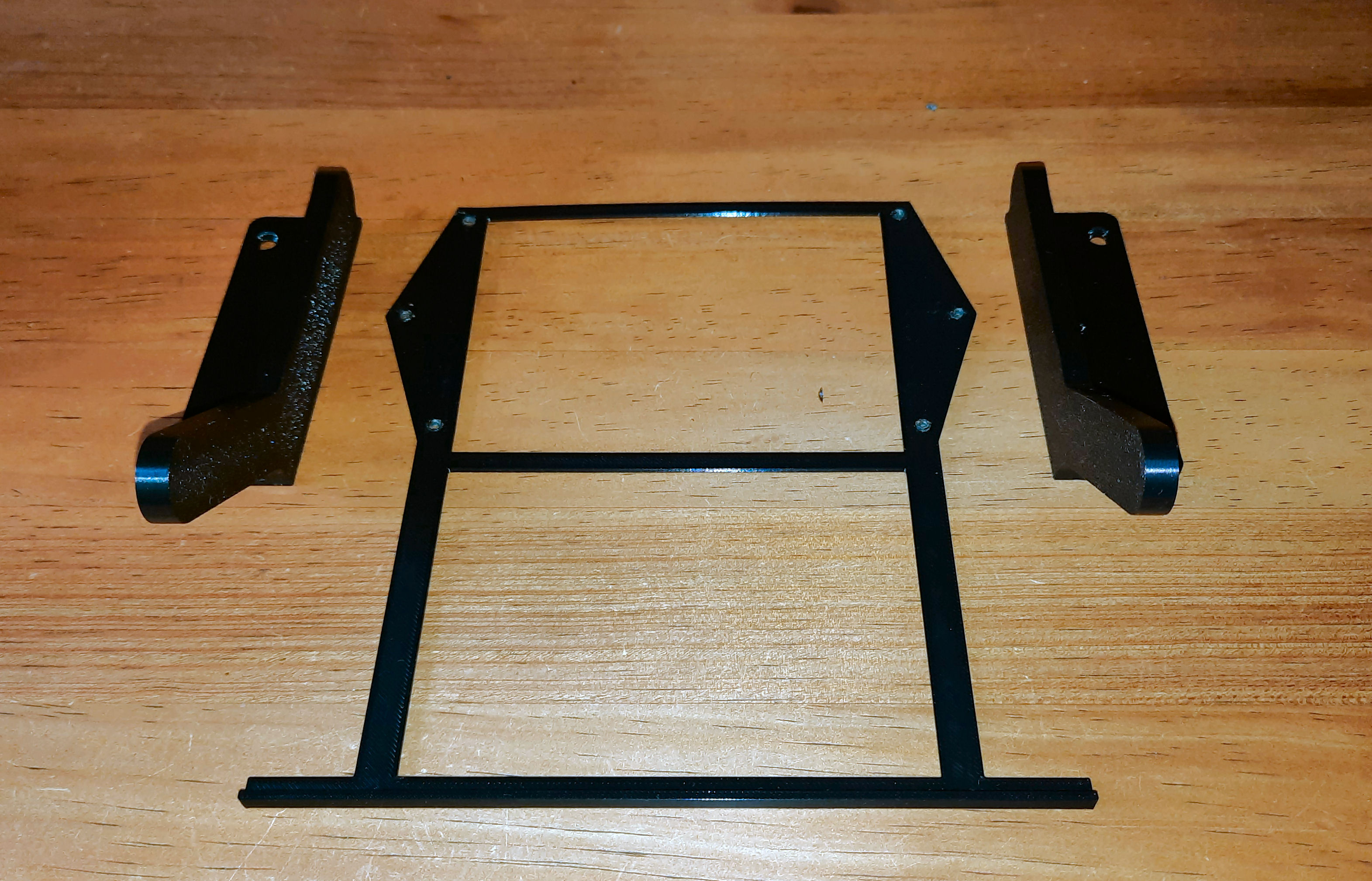

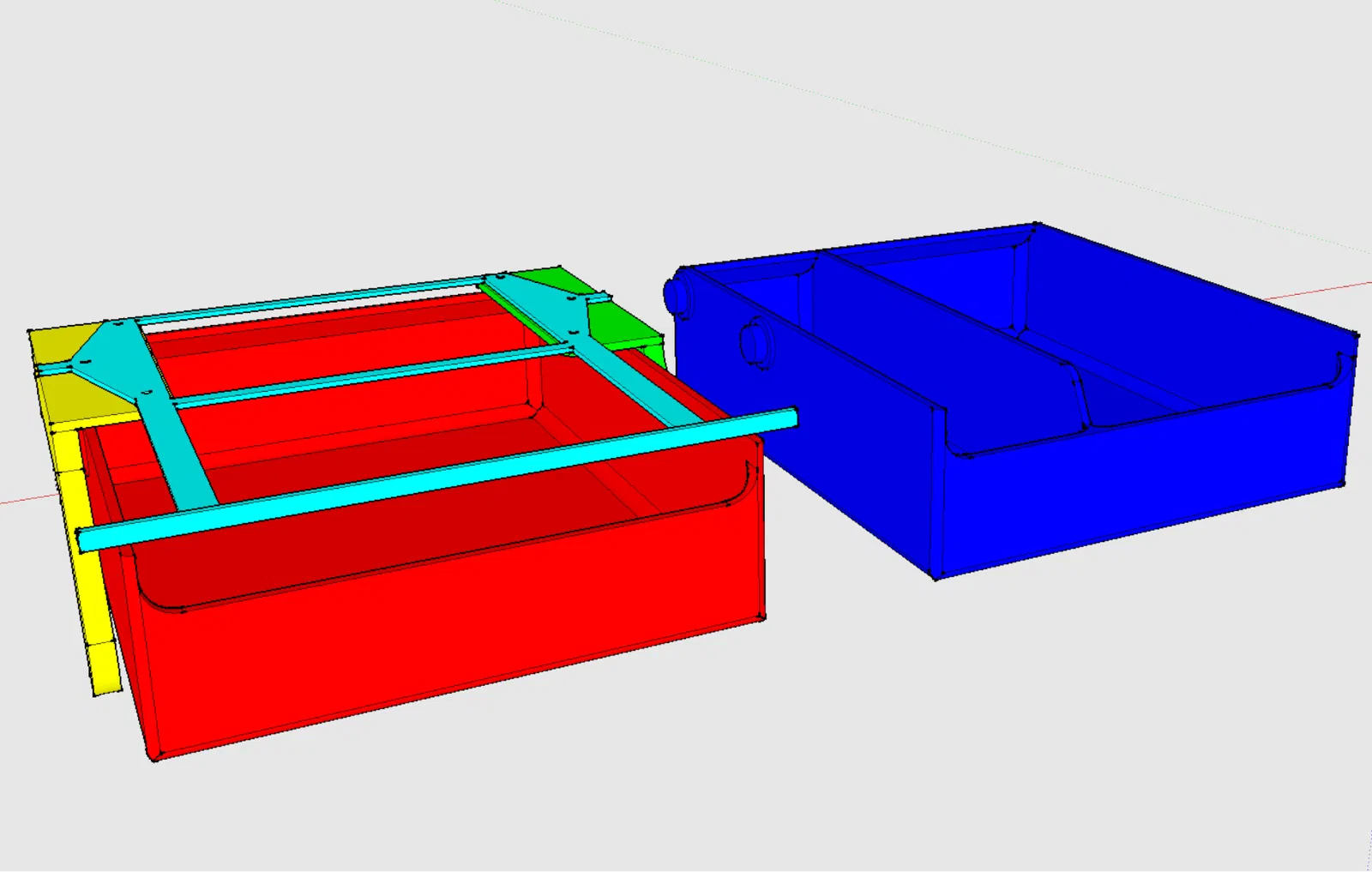

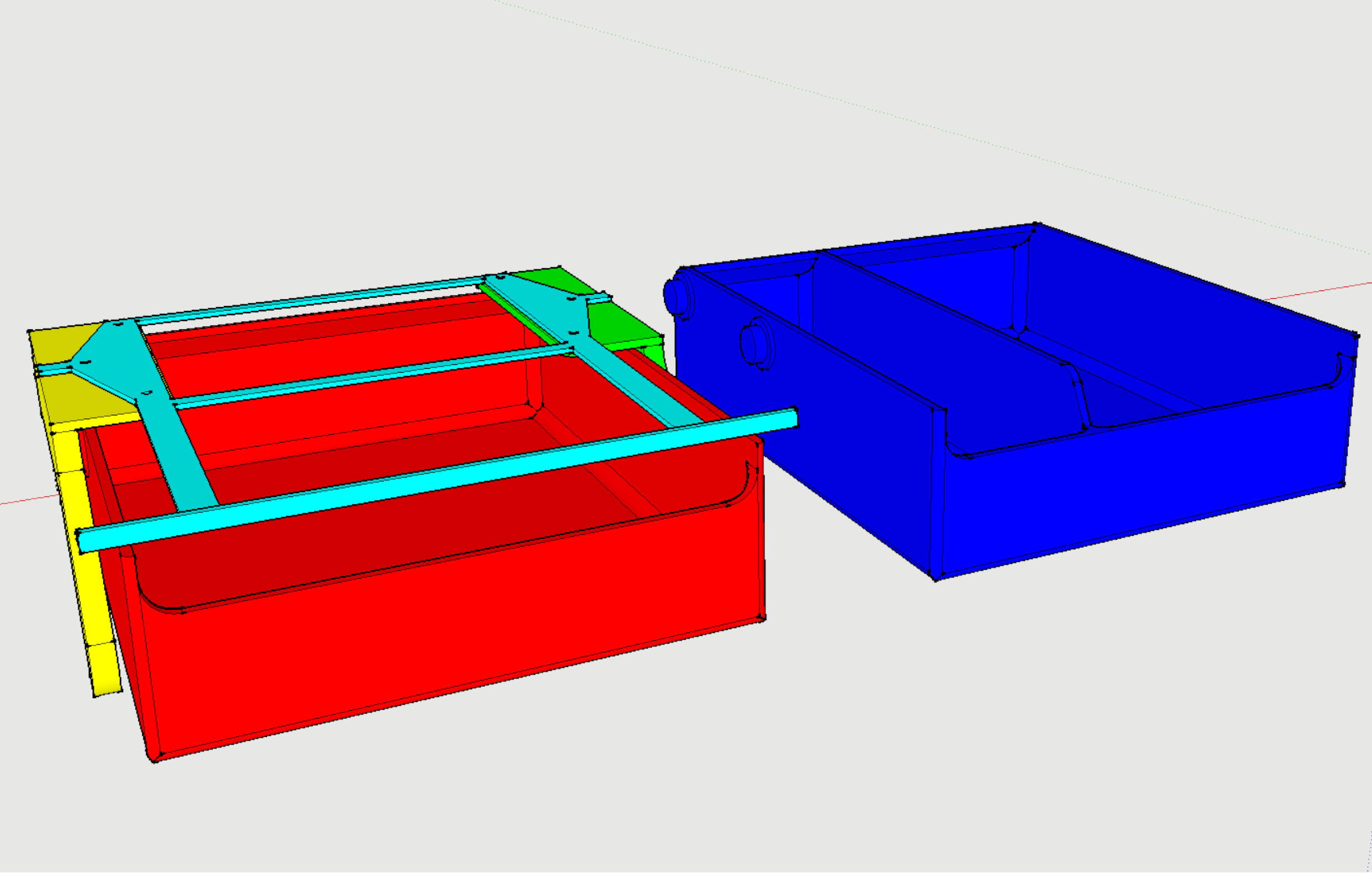

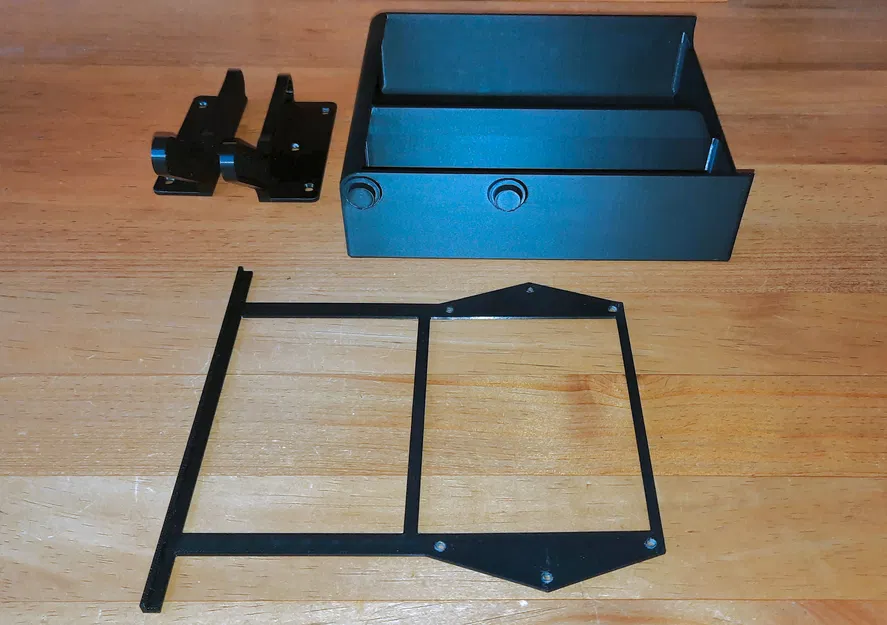

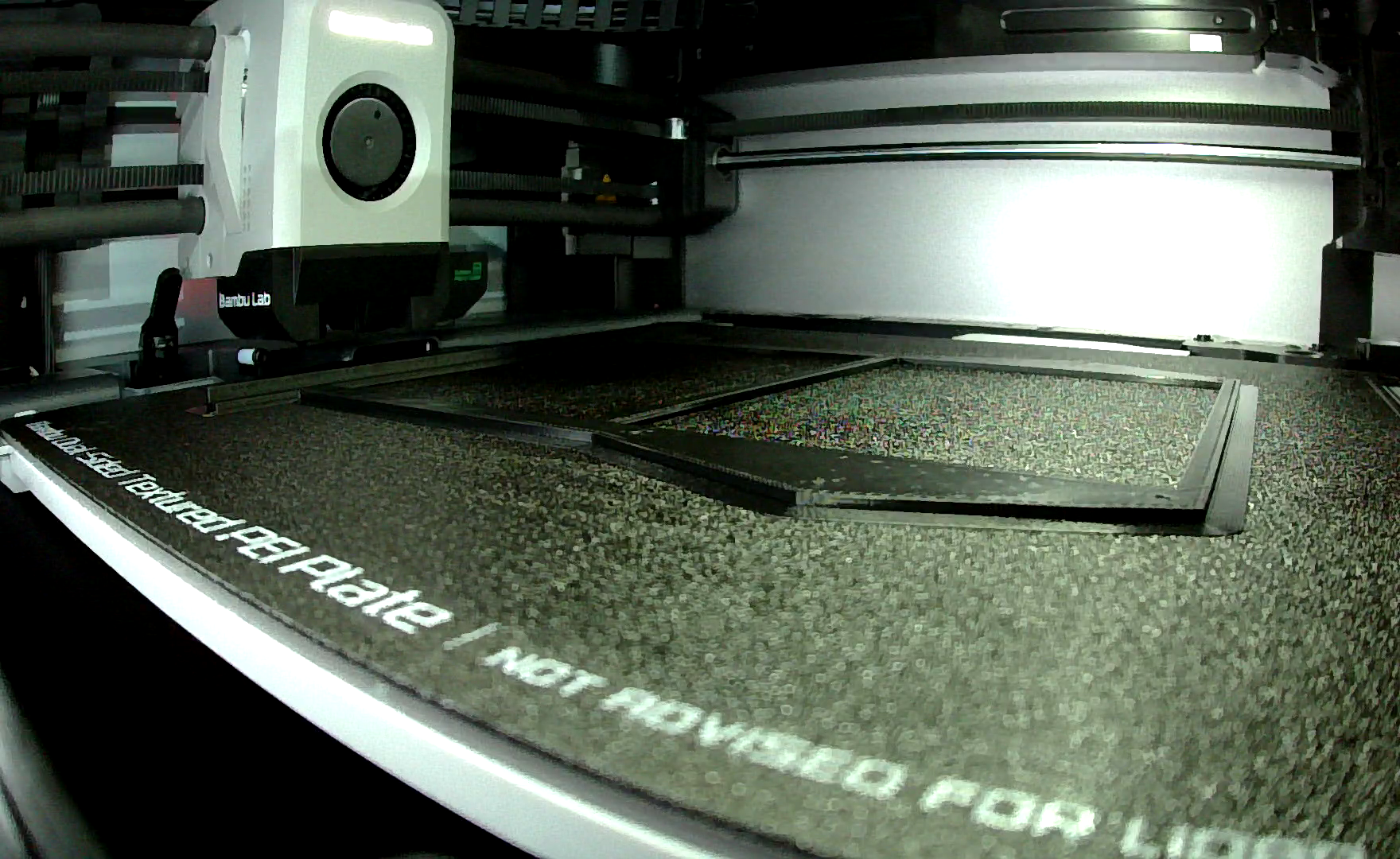

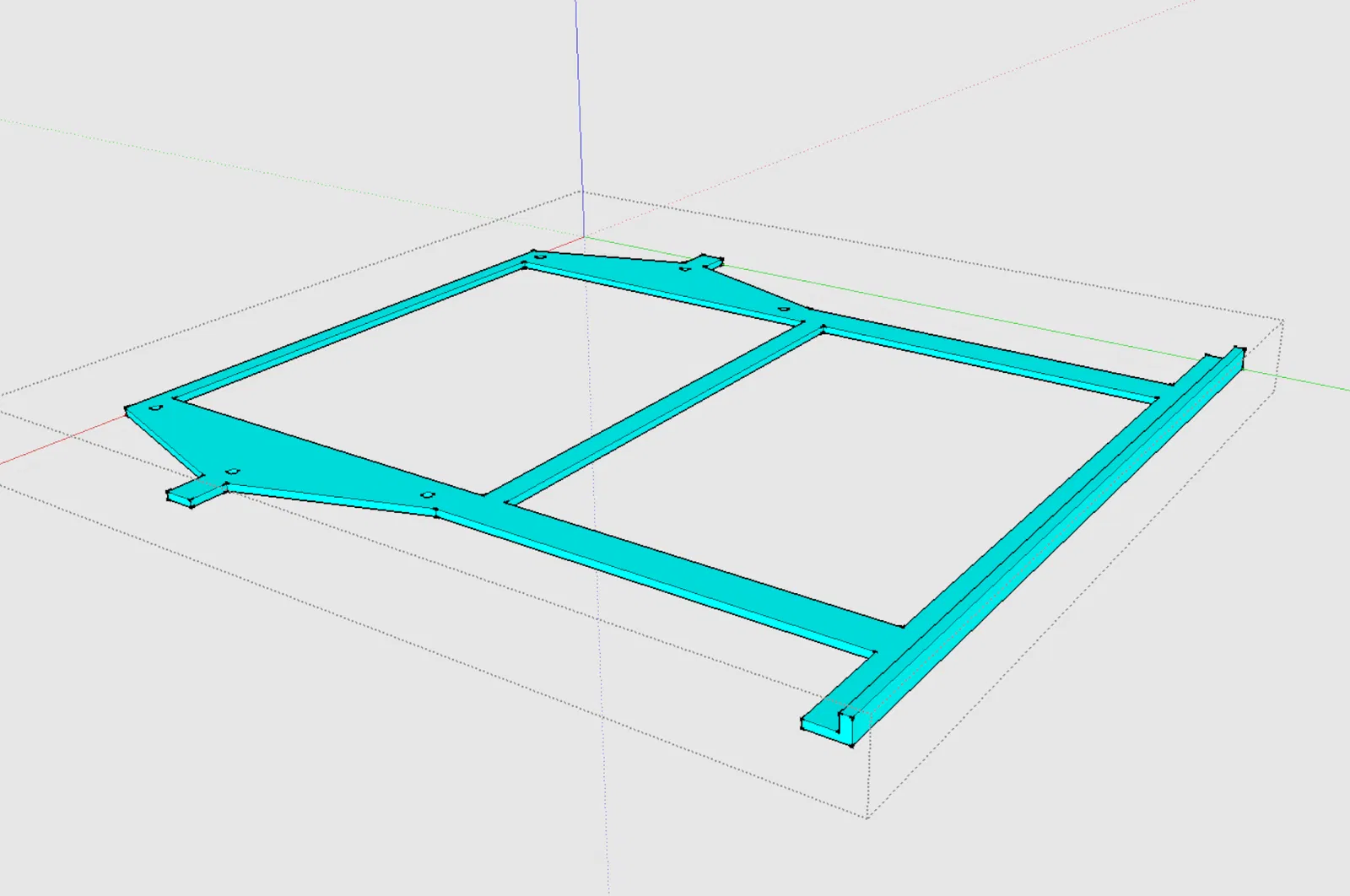

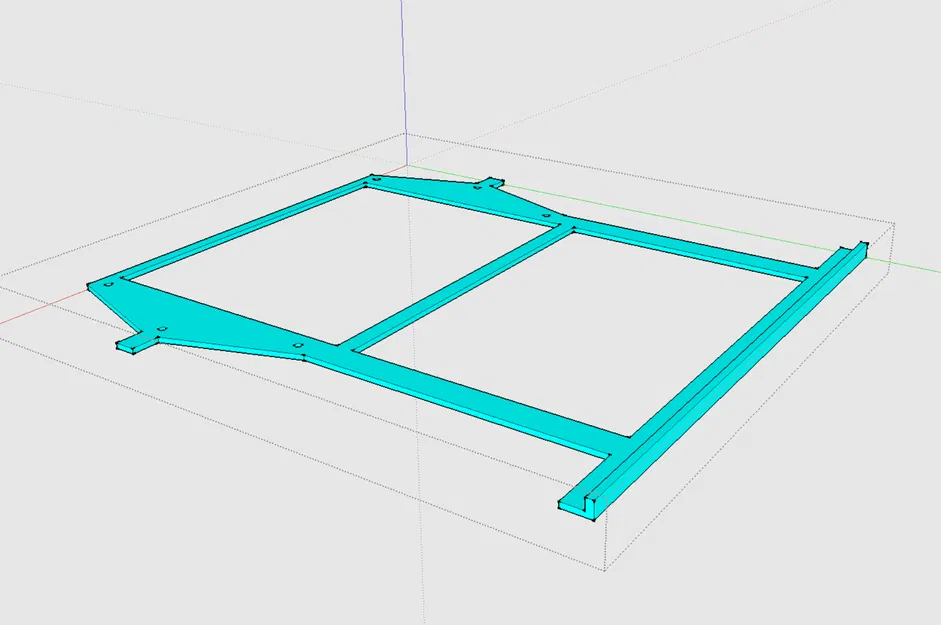

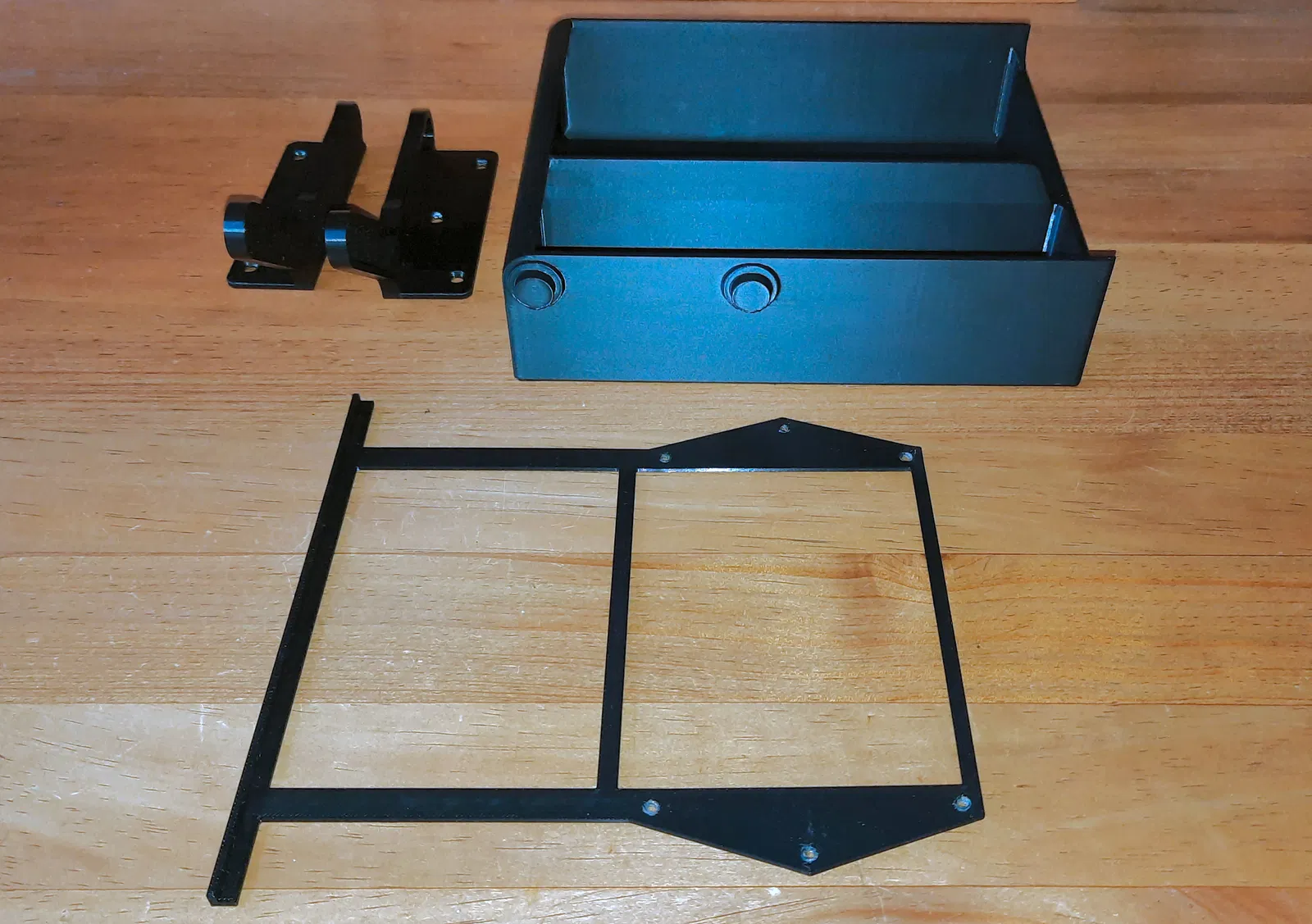

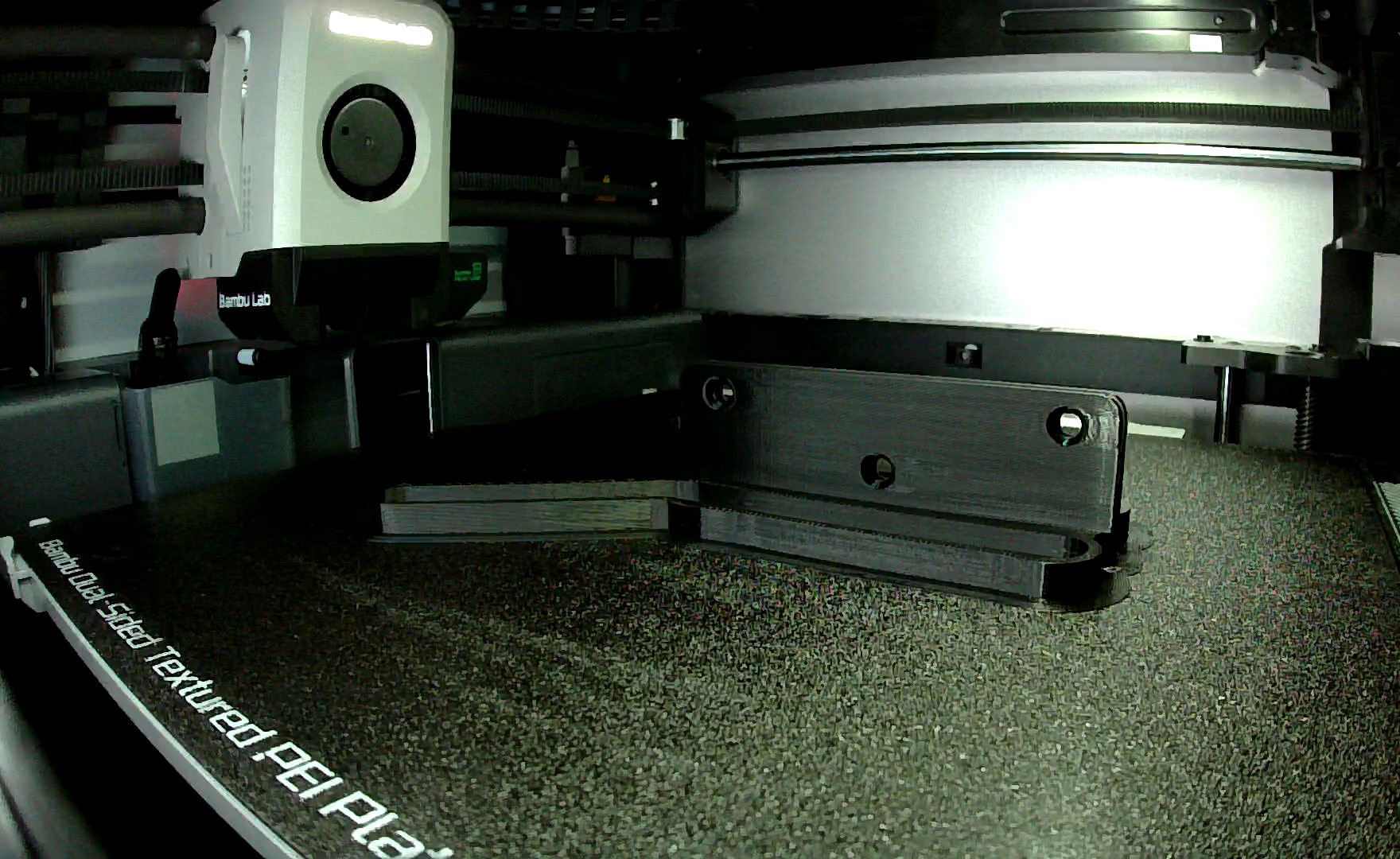

Thế nên khi tui in cái hộc tủ thứ hai cần xài, tui đã thiết kế một cái khuôn/giá đỡ đơn giản, xài xong bỏ, in mất khoảng 20 phút. Sẵn tiện, tui cũng dời vị trí lỗ bắt vít (thực ra là tui làm đối xứng nó lại) để tui có thể bắt mấy cái khung ray đã sửa đổi vô mấy lỗ mới trên phần chưa bị hư của cái kệ.

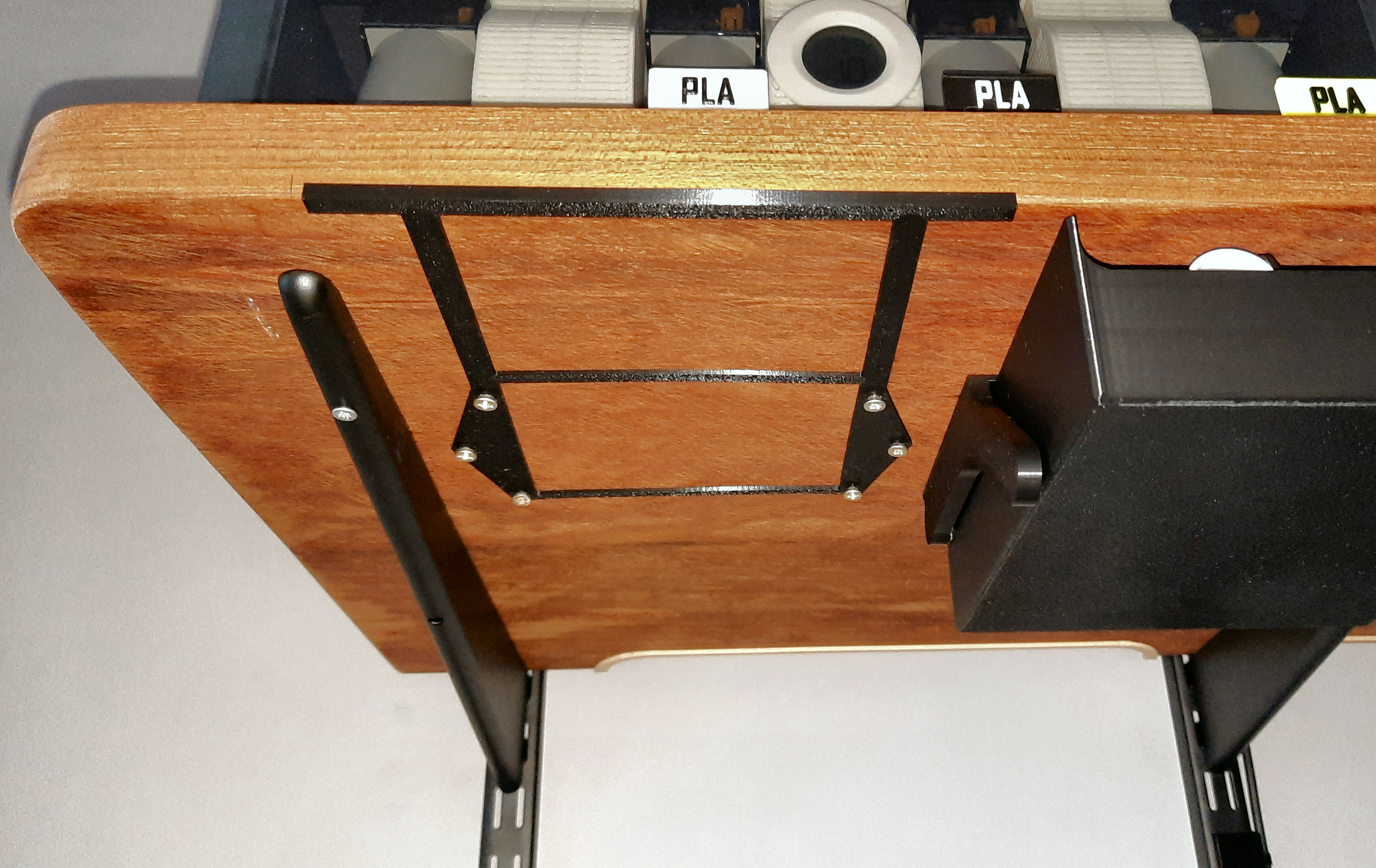

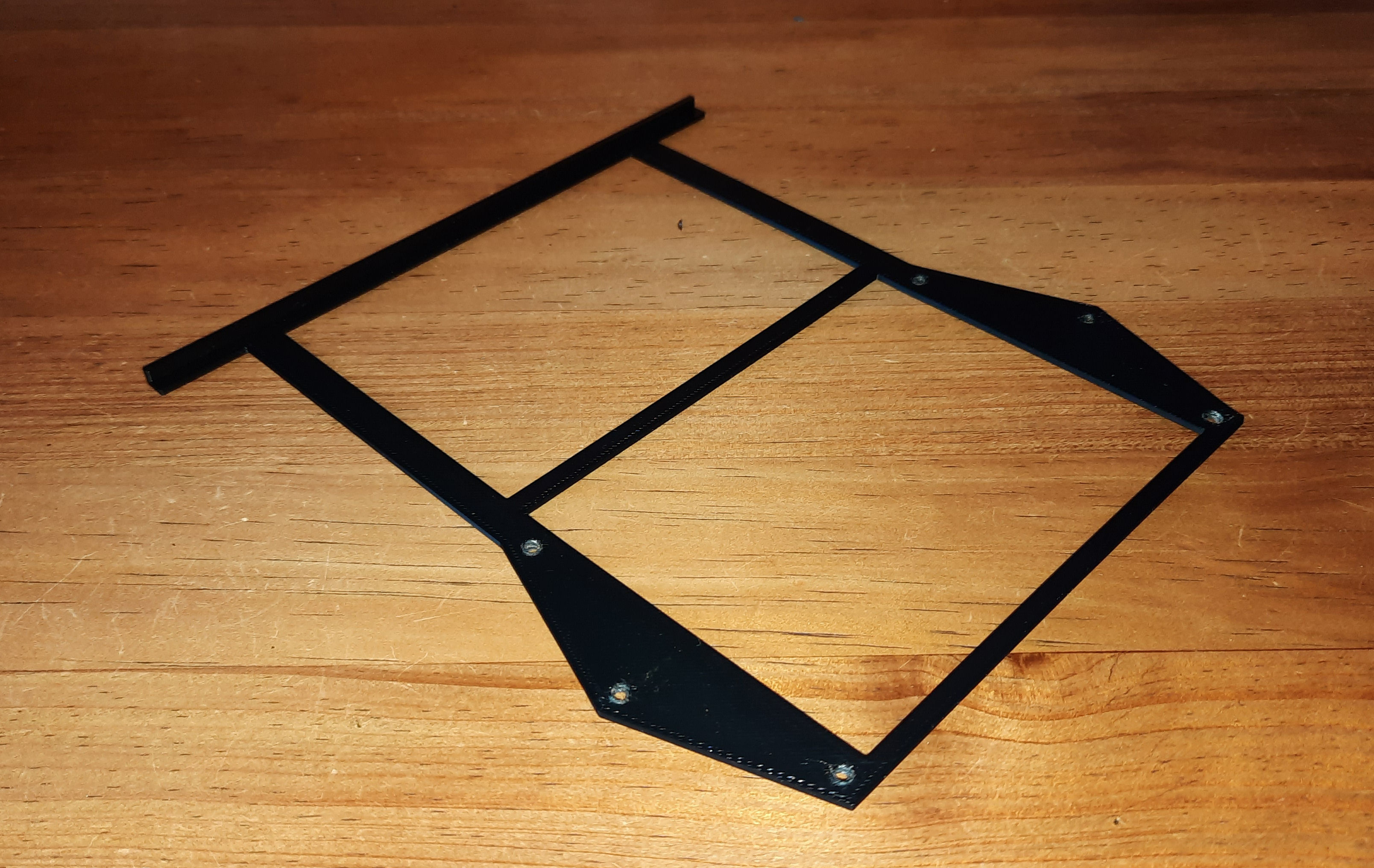

Để xài cái khuôn này, bạn chỉ cần móc cái mép của nó vô mặt trước cái kệ chỗ bạn muốn đặt hộc tủ, giữ cho nó thẳng, rồi siết ốc vô. Xong rồi bạn tháo ốc ra và vứt cái khuôn đi. Xong! 6 lỗ bắt vít của bạn sẽ nằm đúng vị trí, lần nào cũng vậy.

Sau đó, tui có thêm hai cái chốt nhỏ trên cái khuôn để nó có thể dùng để đo khoảng cách với mấy cái khung hay viền bạn cần làm việc xung quanh. Tui không có mấy cái này khi gắn hộc tủ của mình, mà có thì mọi thứ còn dễ hơn nữa - nếu tui nghĩ ra sớm hơn!

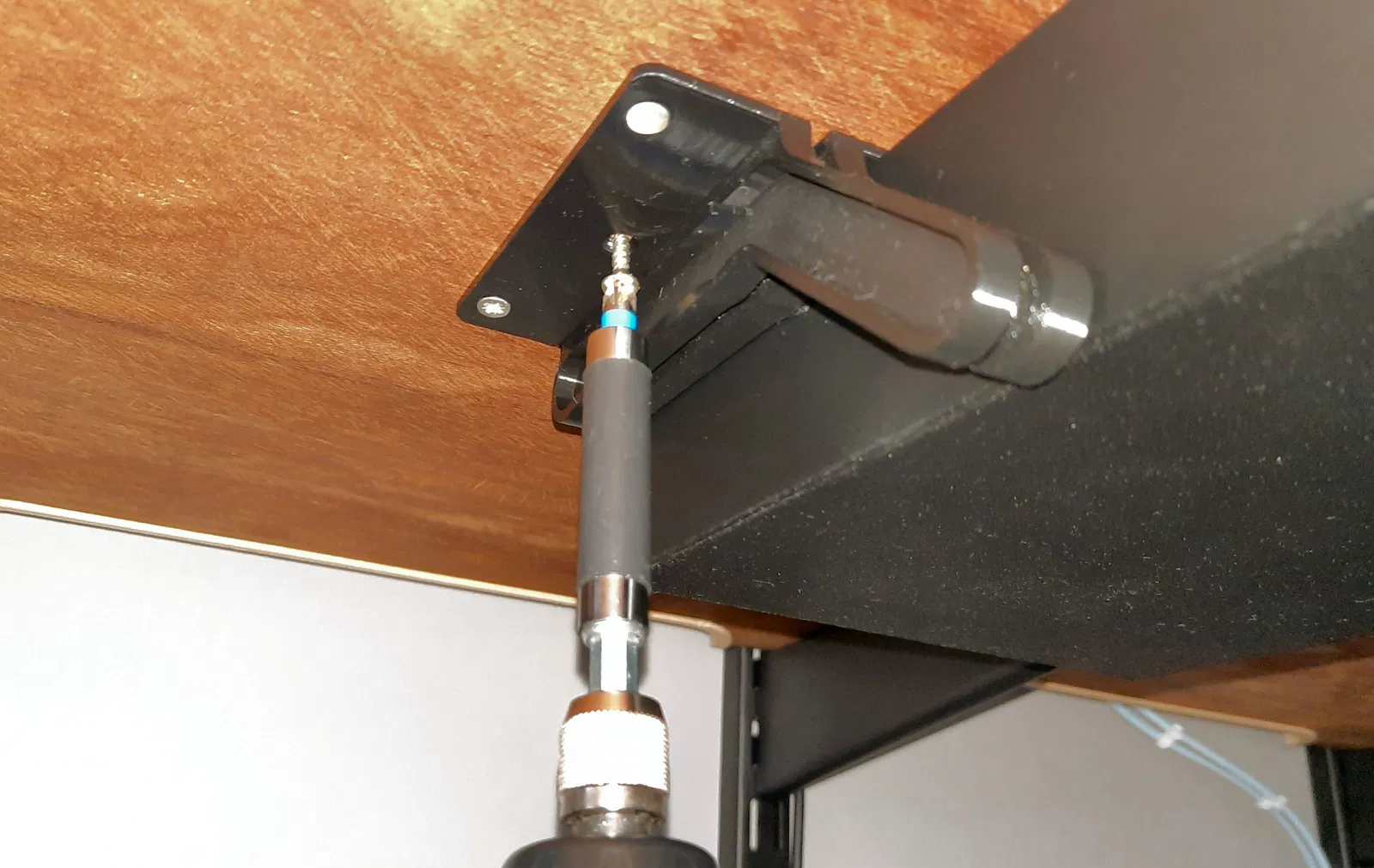

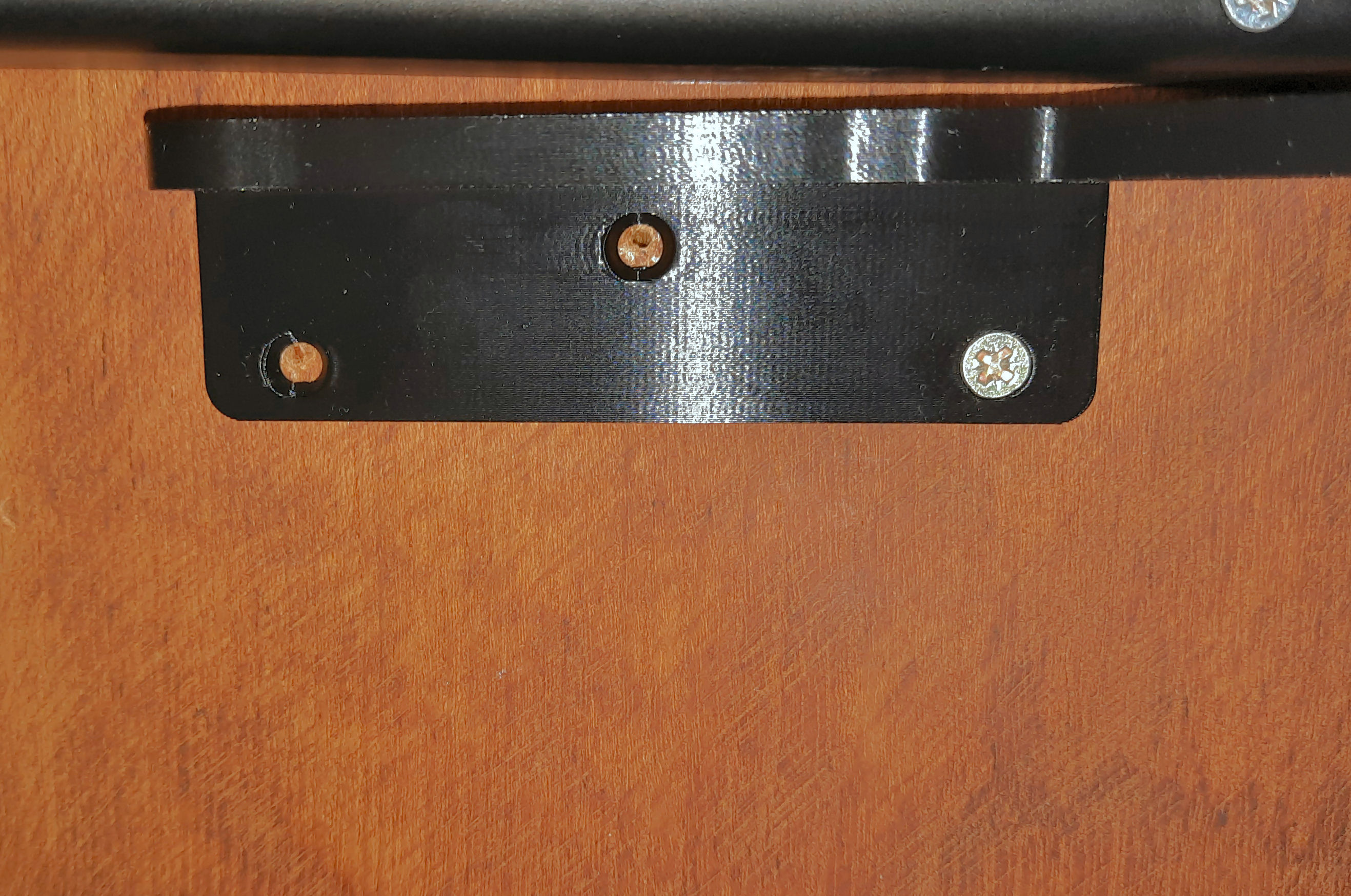

Bước tiếp theo là gắn mấy cái ray vô cái kệ. Nhớ siết ốc cho thiệt chặt nha, vì khi gắn hộc tủ vô rồi là không vặn ốc được nữa đâu.

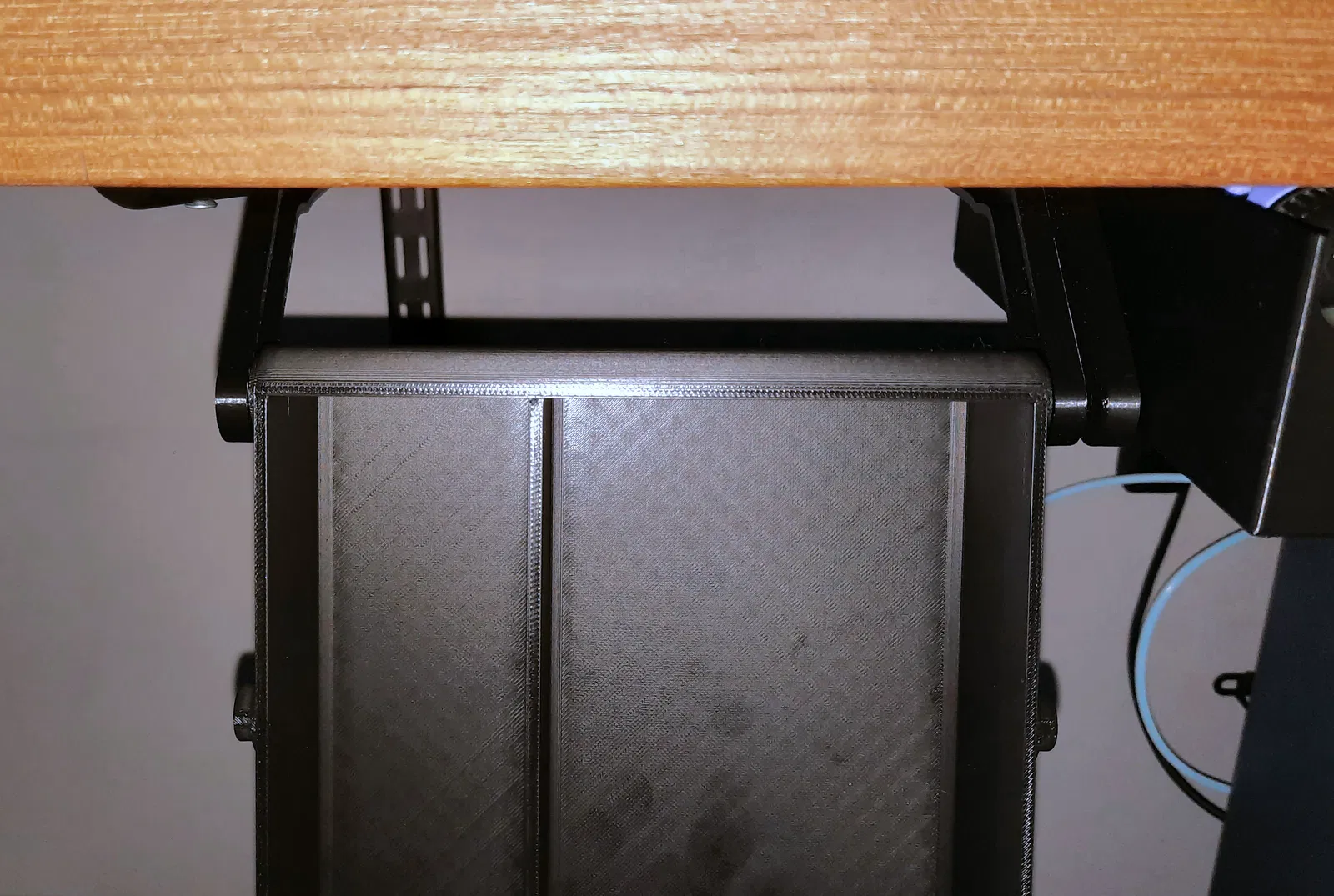

Gắn cái bộ hộc tủ này hơi cực một chút, nhưng cũng không khó lắm. Bạn dùng độ đàn hồi tự nhiên của mấy cái ray để nhét mấy cái chốt vô rãnh ray (nên đừng làm cái này ở chỗ lạnh mà không làm ấm nó lên trước nha). Gắn mấy cái chốt phía sau vô rãnh trước, rồi tới mấy cái chốt phía trước. Một khi đã vô khớp rồi thì nó không có bung ra đâu!

Tui rất khuyến khích là nên phết chút mỡ hoặc Vaseline lên mấy cái ray và chốt của hộc tủ. Bạn gần như chắc chắn sẽ thấy cái hộc tủ hơi cứng lúc đầu vì bề mặt nhựa tiếp xúc với nhựa trơn.

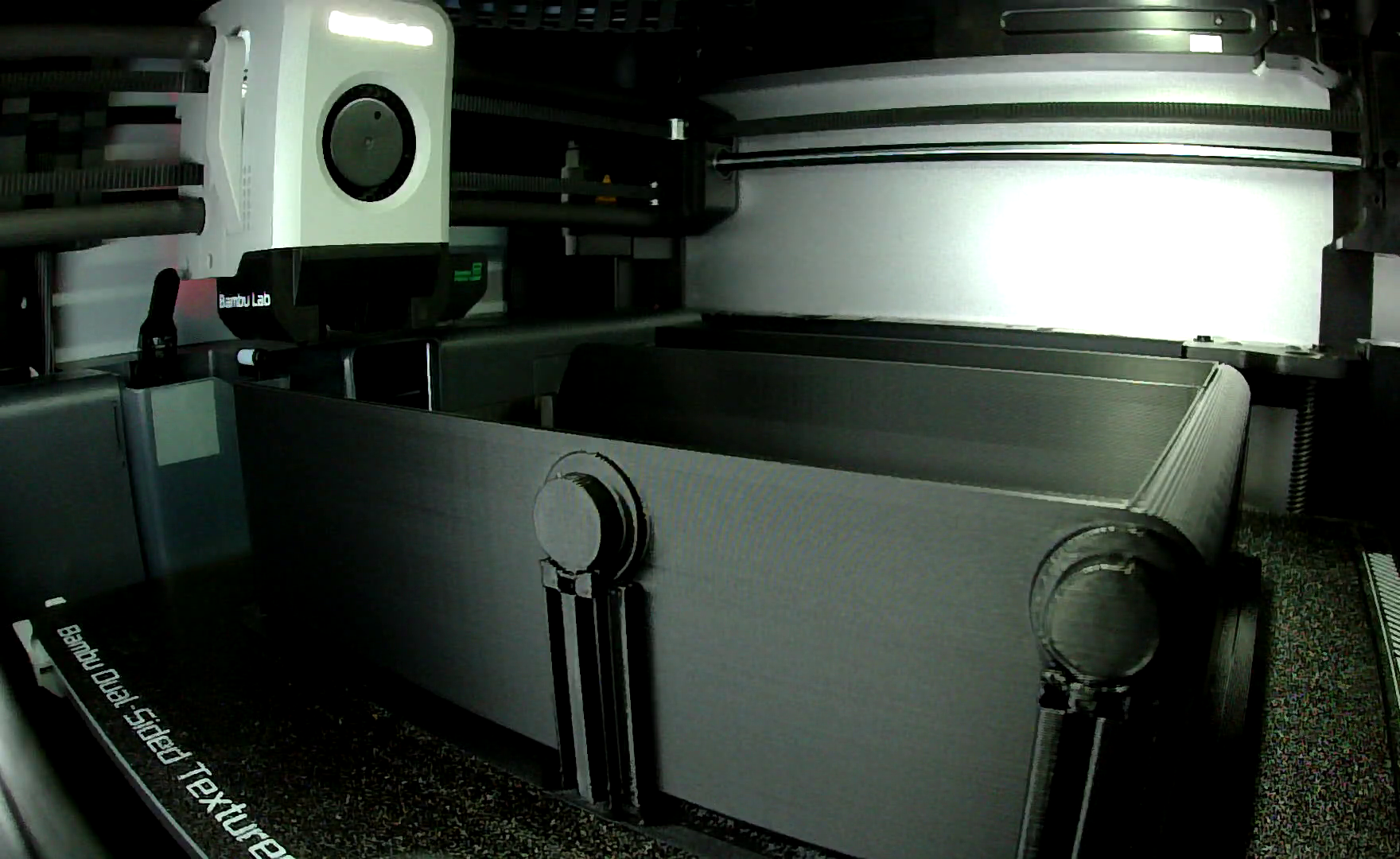

Trong thiết kế gốc, mấy cái chốt được vẽ hình tròn hoàn hảo vì chúng được in riêng và đặt phẳng trên bàn in. Nhưng bây giờ, vì chúng được in thẳng đứng cùng với hộc tủ, nên có một chút biến dạng và vài vết sọc do trọng lực. Cái này cũng có thể làm tăng ma sát. Tuy nhiên, nếu bạn bôi mỡ như tui nói, và kéo ra vô vài lần, thì nó sẽ bắt đầu nới lỏng khá nhanh, và nó chạy rất mượt mà.

Cảm ơn rActive Design một lần nữa vì cái mẫu thiết kế của bạn (Hy vọng bạn không phật lòng vì mấy thay đổi của tui). Ý tưởng và thiết kế đều tuyệt vời.

Chúc anh em in ấn vui vẻ!
