Giá Đỡ Cảm Biến Sợi Dây Sovol SV04

Có hai lựa chọn để di dời các cảm biến sợi dây hết (run-out sensors) của SV04.

Mục đích ban đầu của tôi là di chuyển chúng xuống dưới để dễ quan sát máy sấy sợi dây mà tôi đang gắn phía sau, tuy nhiên, sau khi bắt đầu, tôi nhận ra rằng cả hai tùy chọn (không dịch chuyển và có dịch chuyển) đều mang lại vị trí hợp lý hơn về việc căn chỉnh với các cuộn dây ở vị trí tiêu chuẩn và các bộ đùn.

Vật liệu gợi ý là PLA hoặc PETG với khoảng 3-4 lớp tường và lớp trên cùng, lớp đáy với >25% độ dày ruột.

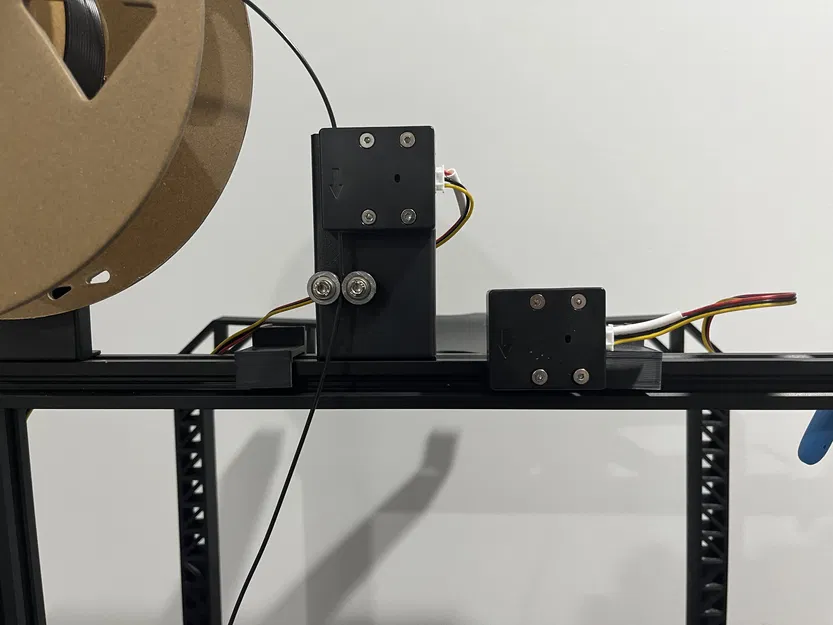

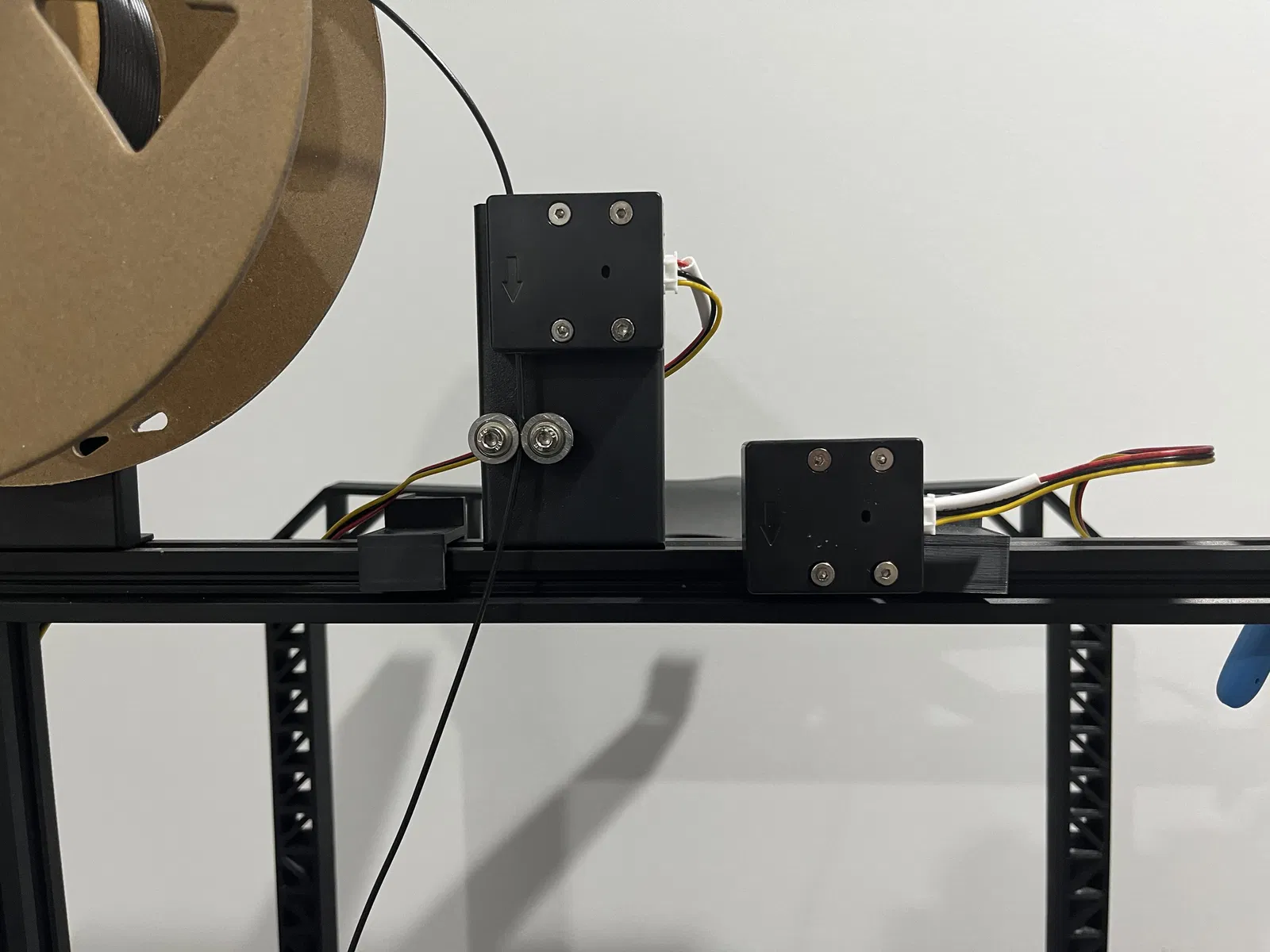

Các hình ảnh cho thấy sự khác biệt giữa phiên bản không dịch chuyển và phiên bản gốc, cũng như cả hai phiên bản. Ý tưởng của việc dịch chuyển là đặt tâm của cảm biến sợi dây hết vào khoảng giữa tâm của cuộn dây.

Cả hai tùy chọn đều sử dụng lại tất cả phần cứng hiện có, đó là 2 bu lông M4 với đai ốc T để gắn vào thanh dẫn hướng trên cùng và 4 bu lông M3 để cố định các cảm biến sợi dây hết vào các giá đỡ. Các bu lông M3 nên tự ăn ren vào giá đỡ.

LƯU Ý: Việc lắp đặt một trong hai giá đỡ này sẽ làm giảm nhẹ chiều cao Z, điều này không phải là vấn đề đối với tôi nhưng bạn nên cân nhắc trước khi lắp đặt. Nếu bạn cần toàn bộ chiều cao Z 400mm, bạn luôn có thể tạm thời lắp lại các giá đỡ gốc. Các giá đỡ này cũng loại bỏ hai con lăn dẫn hướng bên dưới cảm biến, cho đến nay tôi chưa thấy bất kỳ ảnh hưởng xấu nào từ việc loại bỏ chúng.
