Giá đỡ ống PTFE cho Ender 5 Plus
Cái giá đỡ ống PTFE này sẽ giúp giảm lực kéo căng và xoắn lên ống bowden, hạn chế hao mòn. Tui thiết kế nó sau khi thấy ống bowden bị xoắn và mòn nhiều. Cần ốc M3, đai ốc M3, ziptie và chốt T M3. In bằng PLA, supports có, độ phân giải 0.2, infill 30%.
Mô tả

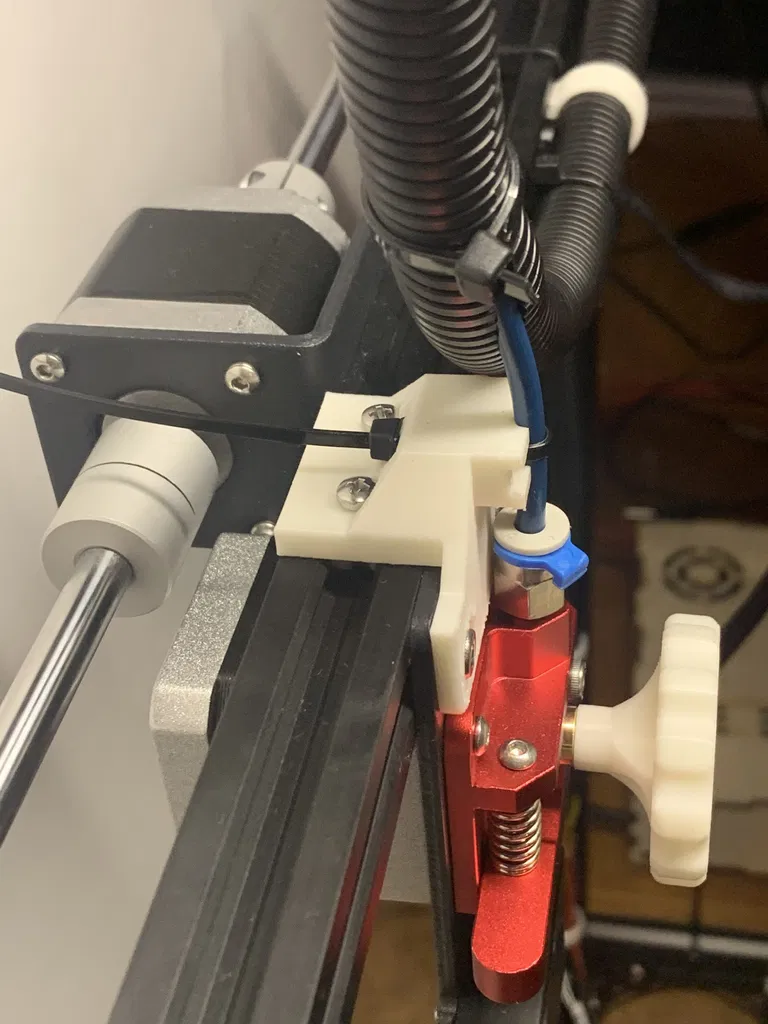

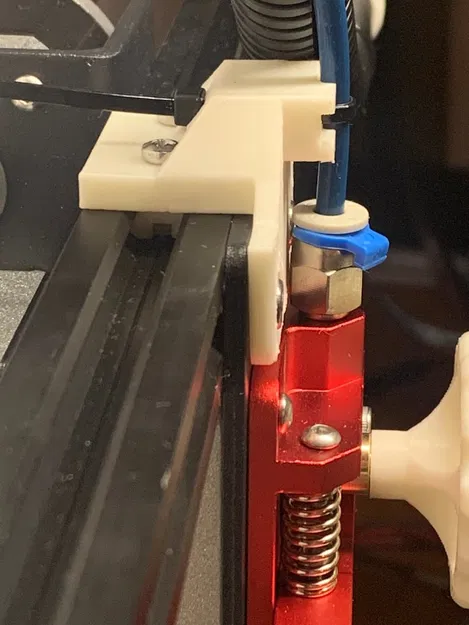

Tui thiết kế cái này để đảm bảo ống bowden không bị kéo căng và xoắn, điều này cuối cùng sẽ giảm hao mòn ống bowden theo thời gian.
Tui có ý tưởng này vì thấy ống bowden bị xoắn trong lúc in. Lúc thay ống bowden bằng ống Capricorn xs, tui thấy ống bị mòn nhiều lắm "phải xử lý vụ này thôi!".

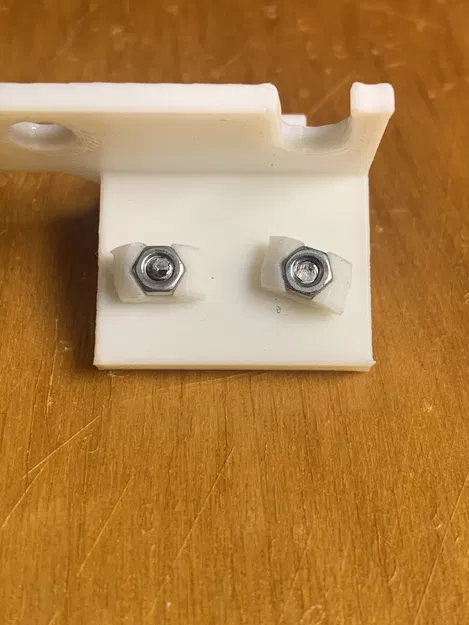

Phụ tùng đã dùng:

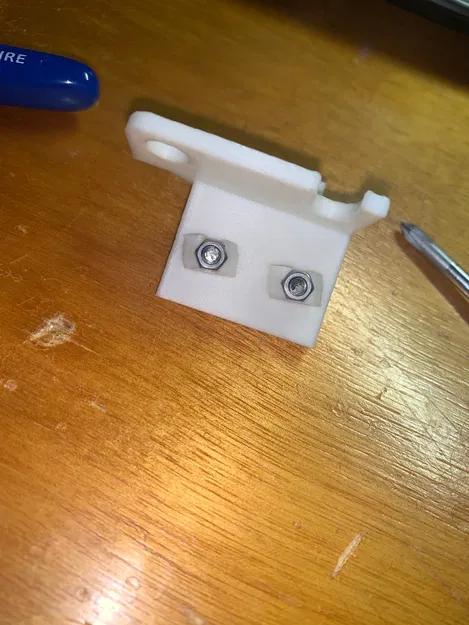

Ốc M3x10mm
Đai ốc M3 (cao 2mm)

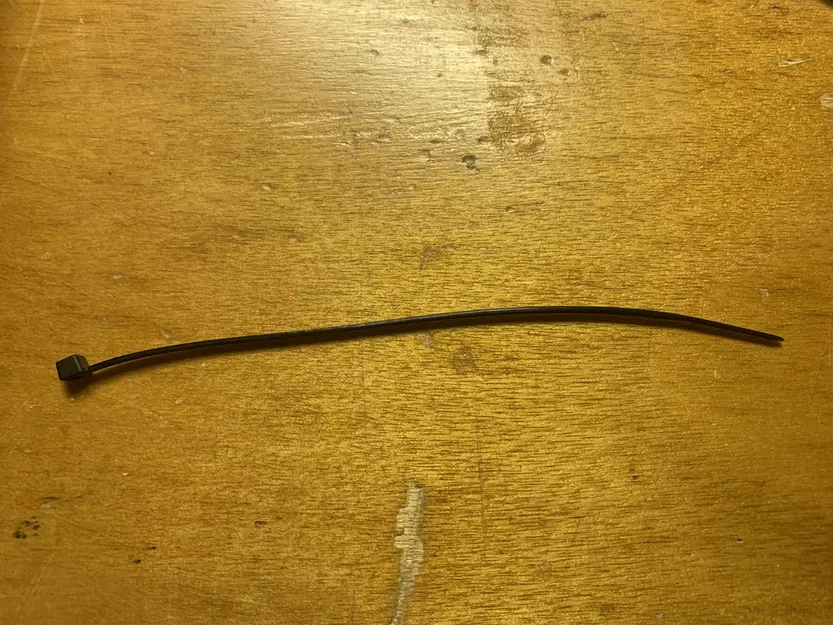

Ziptie dài 145mm
Bộ phận in từ:
Chốt chữ T M3 xoay V-Slot https://www.thingiverse.com/thing:3050607
Phụ tùng trên máy in:
Thiết Lập In
Thương hiệu máy in:
Creality
Rafts:
Không
Supports:
Có
Độ phân giải:
0.2
Infill:
30%
Filament:
Trắng
Ghi chú:

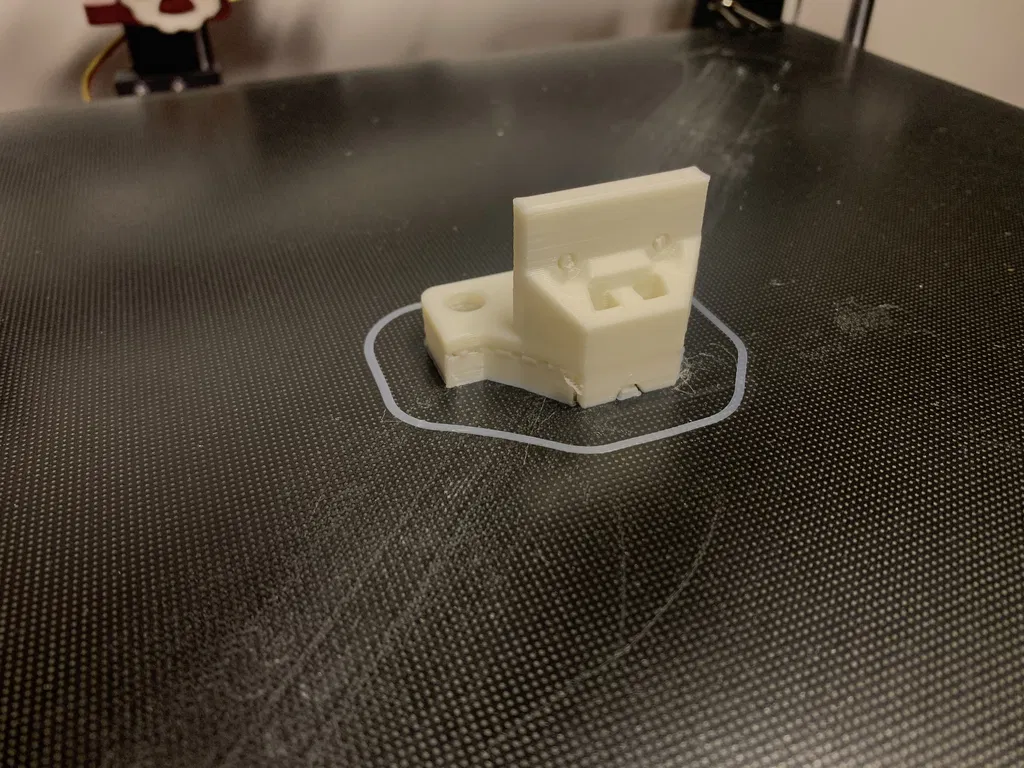

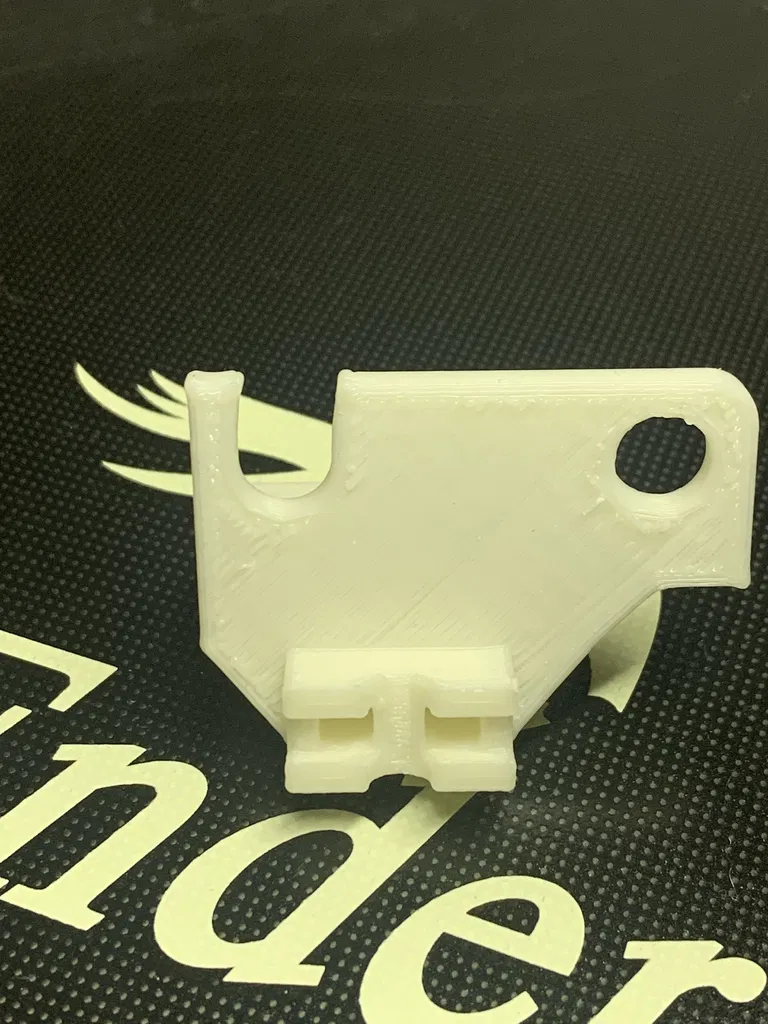

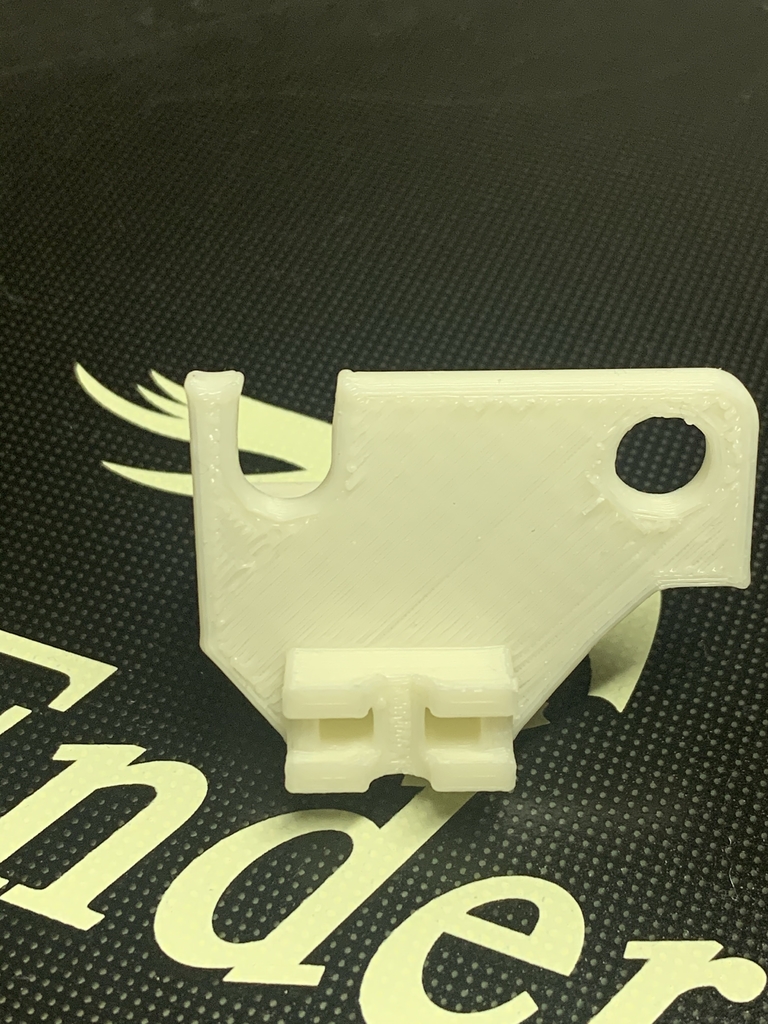

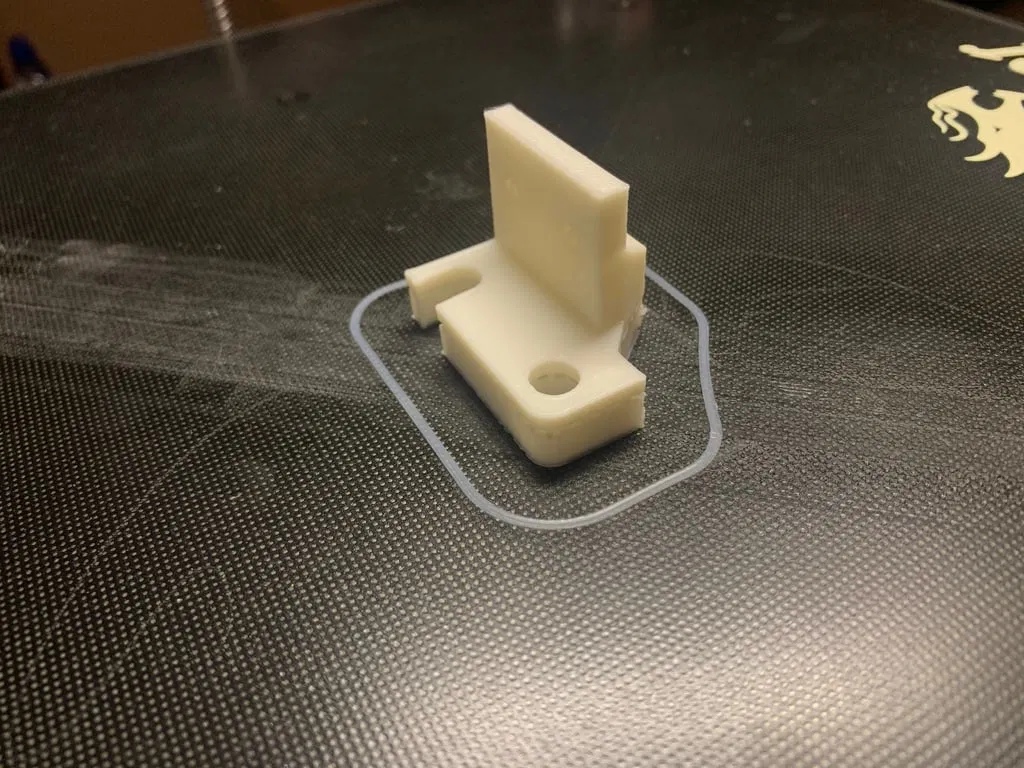

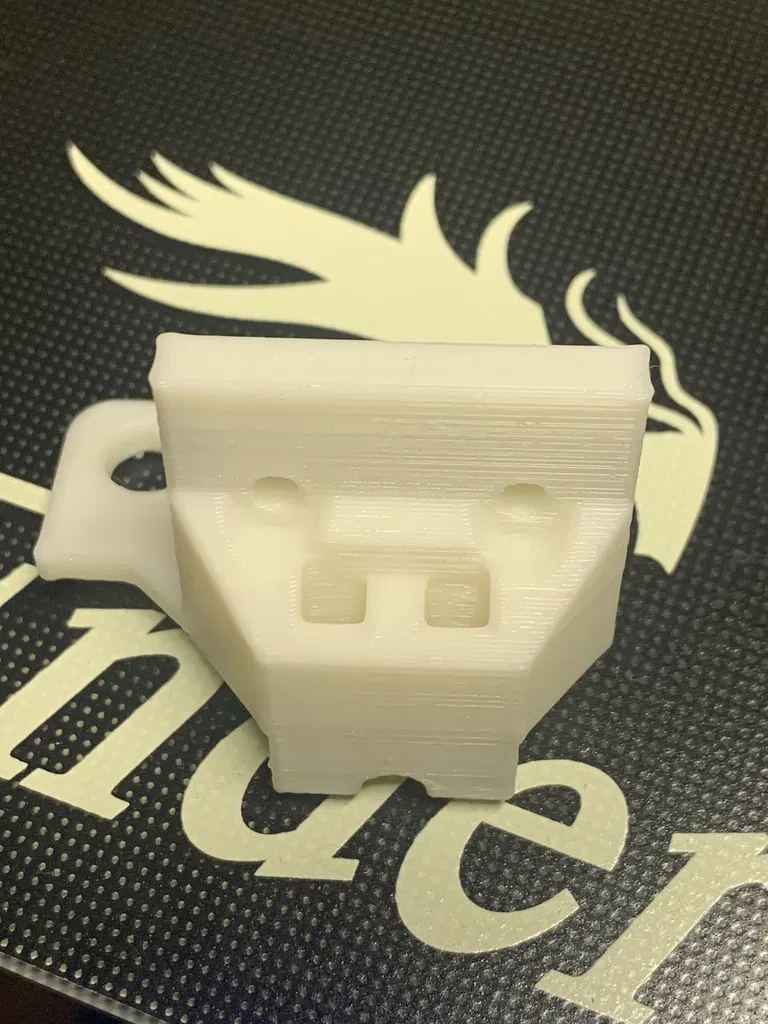

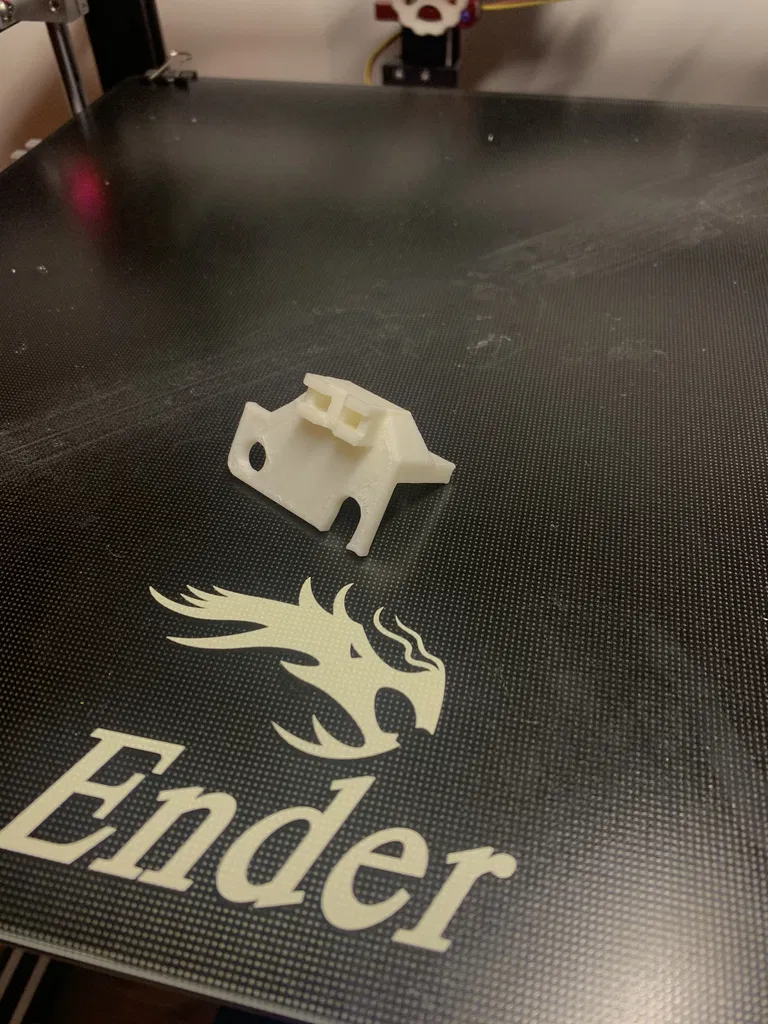

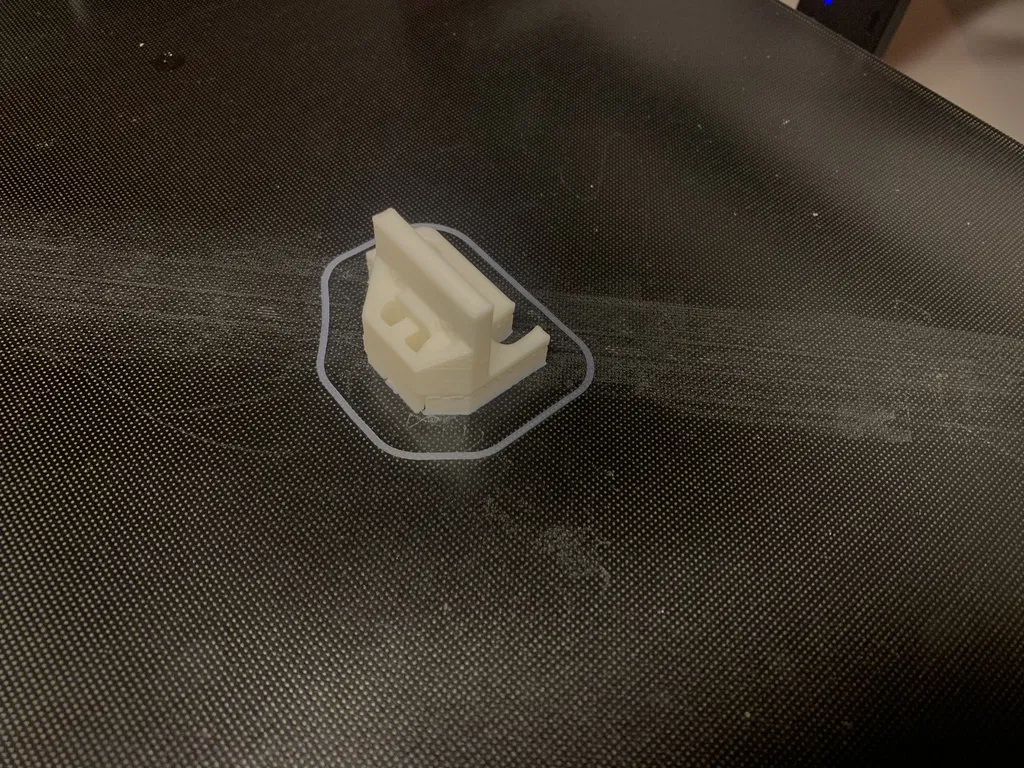

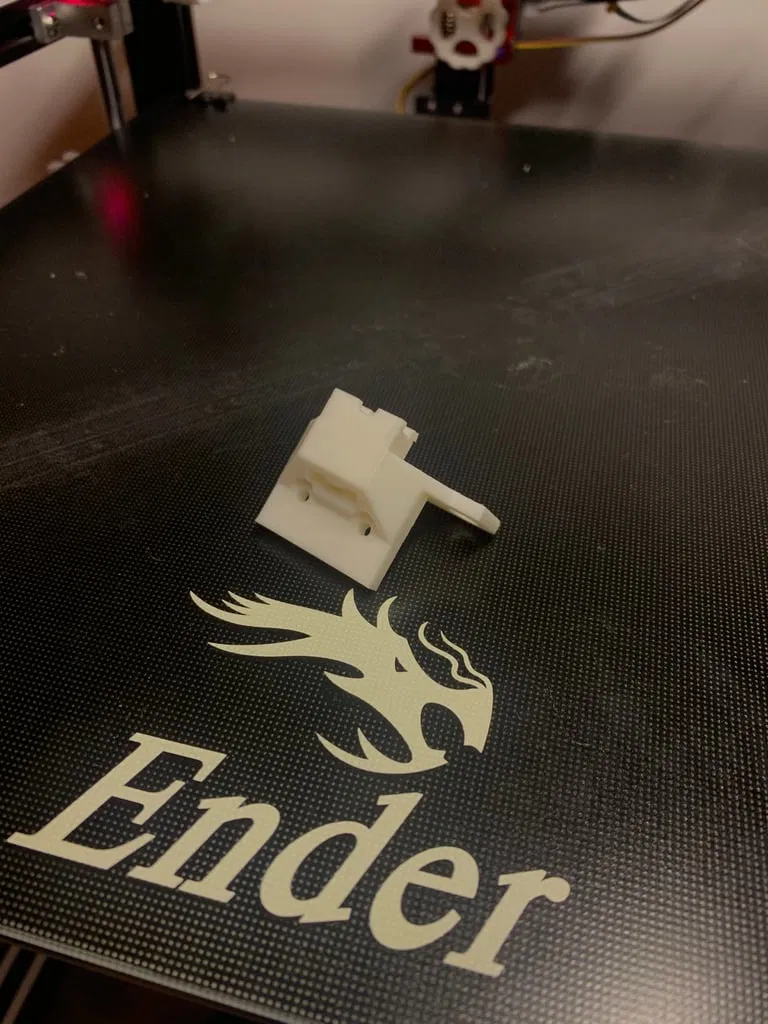

Tôi dùng PLA làm filament và đặt bộ phận in nằm nghiêng (xem ảnh chụp bộ phận in), để các lỗ được in đúng và vật liệu hỗ trợ ít nhất có thể.
