Nâng cấp vòng bi Stacker F-Box

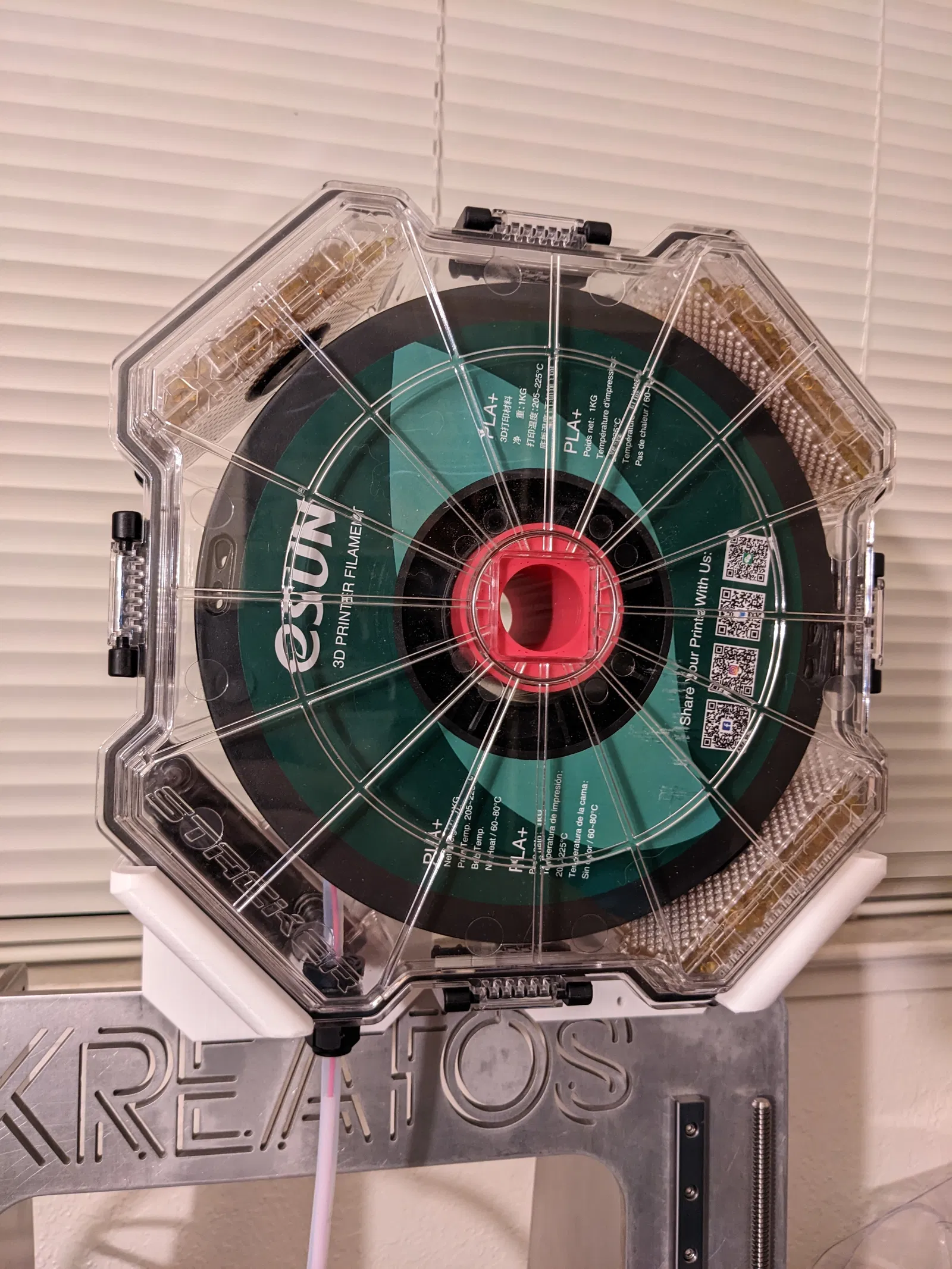

Đây là một bộ phận thay thế cho giá đỡ cuộn dây Stacker F-box. Nó sử dụng vòng bi để giảm ma sát của giá đỡ cuộn dây, điều này sẽ giảm các hiện vật trục Z do máy đùn hoạt động chống lại ma sát của cuộn dây.

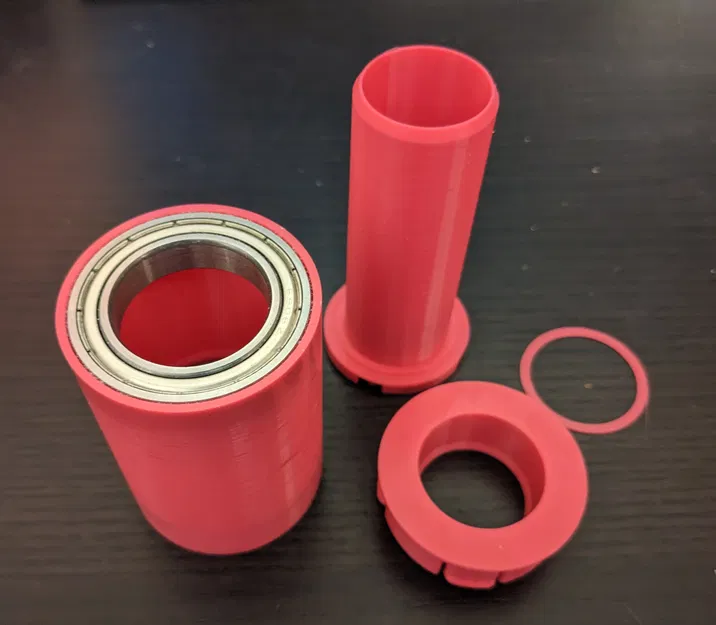

Phiên bản này được thiết kế để sử dụng hai vòng bi 6906Z để cho phép cuộn dây quay tự do. Chất lượng của các vòng bi này không quan trọng, hãy mua loại rẻ nhất bạn có thể tìm thấy (hoặc in 3D vài cái!). Vòng bi có Đường kính ngoài 47mm, Đường kính trong 30mm và dày 9mm.

Đường kính ngoài của giá đỡ là 50,5mm, đường kính trong là 26,2mm

Thiết kế này KHÔNG được tối ưu hóa để xếp chồng nhiều F-Box theo chiều ngang. Nắp cuối nhô ra 2mm. Nếu được yêu cầu, tôi có thể tải lên một phiên bản đã sửa đổi, trong đó nó bằng phẳng nhưng các kẹp sẽ yếu hơn và khó lắp hơn.

Xin lưu ý: Xi lanh bên trong được thiết kế để ép chặt vào nắp cuối. Nó cũng vừa khít với vòng bi. Bạn có thể cần chà nhám nhẹ để vòng bi vừa vặn. Xi lanh bên ngoài cũng có thể cần chà nhám một chút để vòng bi vừa vặn. Nếu bạn thấy các khoảng hở quá chật và cần chà nhám nhiều, vui lòng cho tôi biết và tôi sẽ điều chỉnh các mô hình.

Hướng dẫn in

Phần này tốt nhất nên in với chiều cao lớp 0,2mm và trình tạo đường viền Arachne. Trình tạo đường viền cổ điển không được khuyến khích. Không cần hỗ trợ.

Bản in này đã được thử nghiệm và in bằng PrusaSlicer v2.6.0-beta1

PLA được khuyến nghị, nhưng PETG cũng có thể hoạt động.

Lắp ráp

Chà nhám xi lanh bên trong để vòng bi vừa khít hết cỡ.

Đặt một vòng bi 6906Z vào mỗi đầu của Xi lanh ngoài và đẩy chúng vào cho đến khi chúng dừng lại. có thể cần chà nhám một chút bên trong xi lanh.

Đẩy Xi lanh bên trong vào hai vòng bi cho đến khi nó dừng lại, bắt đầu từ phía vòng bi được đặt sâu nhất.

Đặt Vòng đệm vòng bi lên đầu Xi lanh bên trong và đẩy nó xuống.

Lắp thử đầu Xi lanh bên trong vào Nắp cuối. Đẩy hết cỡ cho đến khi Xi lanh bên trong bằng phẳng với Nắp cuối. Nó nên vừa khít, nhưng có thể cần chà nhám một chút.

Tháo Xi lanh bên trong đã lắp ráp ra khỏi Nắp cuối. Nó sẽ cần được căn chỉnh trong quá trình lắp ráp F-Box.

Tháo giá đỡ cuộn dây cũ ra khỏi F-Box. Một tua vít đầu phẳng bản rộng, hoặc một miếng kim loại mỏng như đồng xu hoặc vòng đệm sẽ giúp tháo các kẹp. Hãy làm từ từ, ấn một bên vào cùng một lúc, xoay quanh và đẩy giá đỡ vào trong trong khi tác dụng lực lên các kẹp.

Bạn có thể tái sử dụng Vòng O-ring cao su hoặc bỏ qua nó. Nó thực sự không cần thiết, bản in sẽ vừa khít để tạo ra một lớp bịt kín kín khí.

Lắp Nắp cuối vào đế F-Box từ bên trong, cẩn thận căn chỉnh các kẹp khi lắp. Đẩy hết cỡ cho đến khi các kẹp khớp lại.

Với F-Box nằm nghiêng, nhẹ nhàng đặt bộ phận Xi lanh bên trong vào Nắp cuối. KHÔNG ấn nó vào hết cỡ.

Căn chỉnh nắp của F-Box lên bộ phận Xi lanh bên trong. Nó nên căn chỉnh ở tâm và khớp vào các tab. Xoay nắp với bộ phận Xi lanh bên trong cho đến khi nắp căn chỉnh với đế. Nhấn tâm nắp xuống và khớp nắp lại. Nhấn mạnh hơn vào tâm nắp cho đến khi Xi lanh bên trong bằng phẳng với Nắp cuối.
