Khay Đựng Sơn Wargaming Cho Bảng Ikea Skadis

Ủng hộ bằng cách donate là mình có thêm động lực để thiết kế ra mấy mẫu mới nha mấy ông ơi

Ông bạn tui ổng mê wargaming, ổng muốn sắp xếp mấy chai sơn cho gọn gàng hơn, dễ lấy ra xài và để đâu cũng nhìn cho nó xinh xắn. Ổng có thấy cái thiết kế của Black Hussar nhìn cũng hay lắm, mà sao cái lưới mesh nó cứ bị lỗi tùm lum, sửa xong thì cái chỗ để sơn nó lại không khớp với cái bảng pegboard Ikea Skadis gì hết trơn. Thế là tui nhảy vô thiết kế lại cái mới toanh từ đầu luôn.

Cái chỗ để sơn này tui thiết kế sao cho nó xài 2 hàng peg thẳng hàng nhau trên bảng Skadis (thực ra là 4 hàng), mà tui có chừa khoảng trống ở giữa mấy cái holder để mấy ông có thể để chúng nó sát cạnh nhau trong một hàng. Tui có làm mấy phiên bản cho 3, 4 và 5 chai sơn Citadel, chắc là đủ để xài cho hầu hết mọi trường hợp trên bảng Skadis luôn đó.

Mặt sau có mấy cái móc treo có thể tháo rời với mấy cái chốt giữ (để in cho dễ) mà mấy ông có thể chỉnh độ cao tùy ý nếu muốn.

So với bản gốc thì cái bản "simple" GW_PaintHolder nó khác chút về thẩm mỹ thôi. Cái bản simple này mặt sau nó làm khác đi, xài ít nhựa hơn chút nên in cũng nhanh hơn tí xíu.

Mấy ông muốn tự thiết kế phiên bản riêng hả, tui có đính kèm 1 cái PDF có bản vẽ chi tiết với mấy số đo quan trọng để tham khảo, với lại mấy cái "blanks" để mấy ông sửa đổi cho dễ (có số ghi rõ là xài bao nhiêu peg) ở định dạng STL và STEP luôn nha. Nếu cần thêm thông tin, mấy định dạng file khác hay muốn tui chỉnh sửa gì, cần hỗ trợ chai sơn gì cụ thể hay gì khác, cứ comment xuống nha, tui coi thử làm được gì. Dĩ nhiên là mấy ông cứ tự nhiên remix nha.

Các loại khay đựng sơn:

• 33mm ("GW_")
  • Vừa cho chai sơn Games Workshop / Citadel
  • Vừa cho chai sơn dạng nhỏ giọt của Vallejo (mũ nhỏ hơn 23mm) và tương tự, để ngược.
• 37mm
  • Vừa cho sơn Airbrush của Vallejo, 32ml (tui chưa thử)
  • Vừa cho sơn Liquitex Acrylic Ink, 30ml (tui chưa thử)
  • Vừa cho sơn Airbrush của Createx, 60ml (tui chưa thử)
• 25mm
  • Vừa cho chai sơn nhỏ giọt của Vallejo, để đứng
• Blank (Trống)
  • Để tùy chỉnh cho kích cỡ chai sơn riêng của bạn
  • Có các phiên bản cho 3, 4 và 5 peg trên bảng Skadis
  • Có sẵn định dạng file STL và STEP

Cập nhật 2021-12-23:

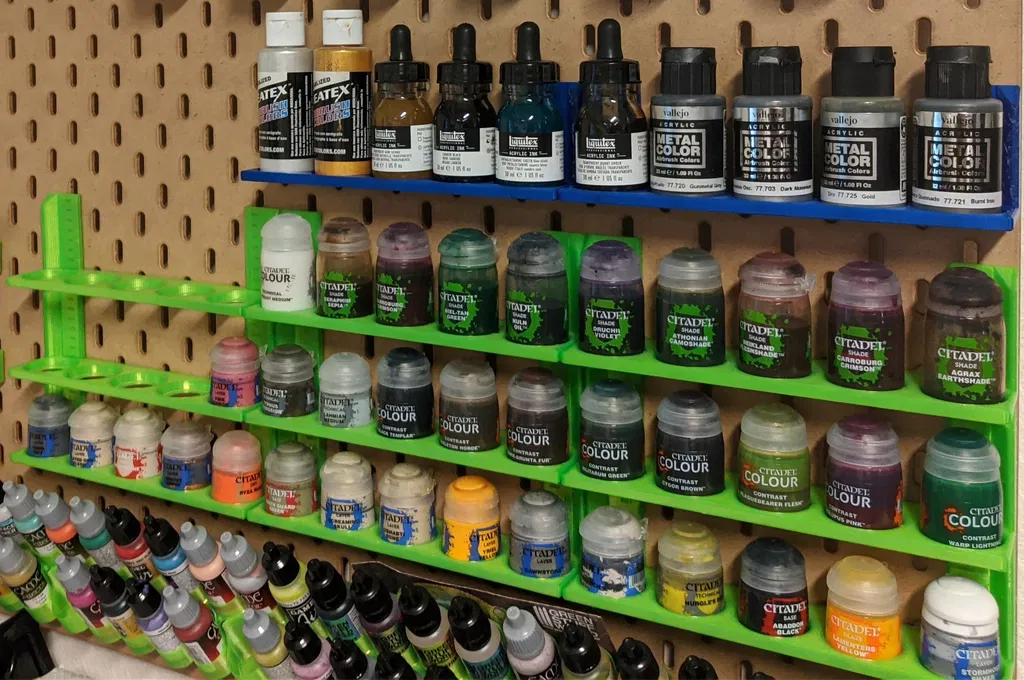

• Thêm hình ảnh khay đựng sơn đã in xong và đang sử dụng, được cung cấp bởi Bralle
  • Bralle cũng đã remix một số khay cho sơn màu kim loại của Vallejo và sơn airbrush của Createx/Faskolor
  • Như bạn ấy nói là mấy mẫu đó chưa cân tâm nên tui cũng làm thêm mấy phiên bản cho chai 37mm luôn
• Thêm hình ảnh gợi ý hướng in (xoay trên mặt phẳng X/Y chỉ để xem thôi)
• Thêm phiên bản cho chai sơn nhỏ giọt 25mm của Vallejo
• Thêm file STEP cho các phiên bản blank 3x, 4x, 5x ở dạng "simple" và "decorative" để dễ chỉnh sửa / mod hơn

Ghi chú khi in:

Ghi chú in chung:

• Mỗi khay đựng sơn cần hai móc gắn và tùy chọn thêm hai chốt giữ. Mấy thứ này chủ yếu giúp chống rung lắc.
• Tui thiết kế cái này để in với độ phân giải 0.1mm, nhưng 0.2mm cũng được.
• Chiều cao lớp in không quan trọng bằng độ phân giải XY với hướng in như mô tả. Miễn là bạn xài nozzle 0.4mm hoặc nhỏ hơn thì mọi thứ đều ổn. Tui không đảm bảo với nozzle lớn hơn nha.
• Tỷ lệ infill không quá quan trọng và PLA đủ cứng cho mấy chai sơn nhỏ. Để có bề mặt đẹp hơn, tui đề xuất 5 lớp vỏ và 25% infill. Về chức năng thì 3 lớp vỏ và 15% infill là đủ xài nếu bạn muốn tiết kiệm thời gian và nhựa.

Ghi chú in khay đựng sơn:

• Mấy ông có thể in khay đựng sơn như vậy luôn, không cần support, brim hay gì hết. Đặt sao cho cái miệng chai sơn nó nằm phẳng trên khay in nha.

Ghi chú in móc gắn / chốt giữ:

• In chúng theo chiều dọc, với mặt phẳng của móc hoặc chốt hướng xuống khay in. Tui có thêm hình ảnh hướng dẫn in để mấy ông dễ hình dung.
• Vì đây là mấy bộ phận in đứng và có diện tích tiếp xúc khá nhỏ nên có thể bạn sẽ cần dùng brim. 3mm là đủ, dù tui cũng có lần in không cần brim.
• Nếu xài brim, có thể mấy ông cần cắt bớt 2 cái khía để mấy bộ phận bên ngoài hoạt động như lò xo, cái này là cần thiết để nó hoạt động đúng chức năng.
