Vỏ Hộp Cảm Biến Nhiệt Độ ESP01 DHT

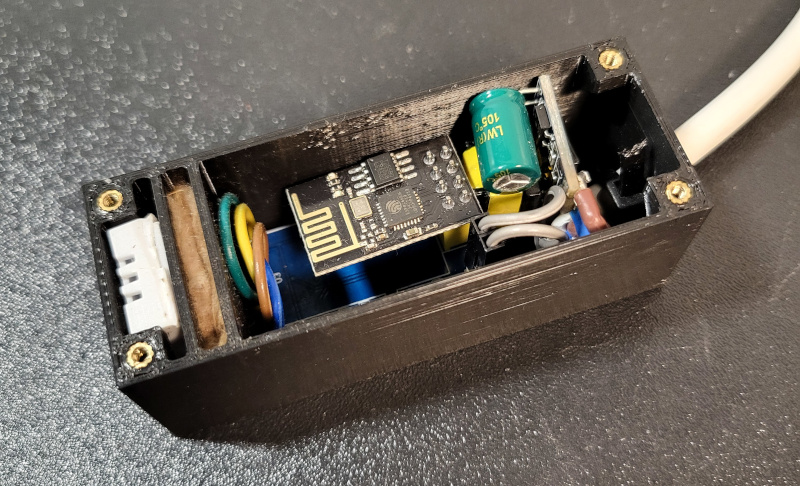

Đây là một cái hộp nhỏ cho cảm biến DHT22 hoặc DHT11 chẳng hạn. Trong một ngăn riêng, tui đã đặt bo mạch ESP01/DHT kèm theo bộ nguồn nhỏ. Có một khu vực nhỏ để bạn dùng dây rút cố định dây nguồn.

Bạn lấy một trong những bo mạch ESP01(S) DHT này (xem ảnh ví dụ), tháo cảm biến DHT ra khỏi bo mạch và nối dây vào nó, để đặt cảm biến DHT vào ngăn riêng. Yêu cầu hàn một ít.

Bo mạch DHT có thể gài vào vị trí. Làm ơn đo đạc trước và hiệu chỉnh máy in (hoặc cứ in phần đáy của hộp ra và thử lắp trước để điều chỉnh cho phù hợp).

Làm ơn đặt một ít vật liệu cách nhiệt vào khu vực được đánh dấu. Có một khe nhỏ xuống đáy để có thể luồn dây vào trước khi thêm vật liệu cách nhiệt. Với vật liệu cách nhiệt nằm giữa hai ngăn, nhiệt từ ESP/bộ nguồn sẽ không ảnh hưởng đến cảm biến DHT. Có một lỗ ở phía bên kia với một chỗ nhỏ để dùng dây rút cố định dây nguồn cho bộ nguồn.

Tui đã dùng một số ốc vặn ren nhiệt và vít m2.

Giờ thì tui có thể cắm cái này vào nguồn điện ở đâu đó và lấy số liệu nhiệt độ, độ ẩm vào Home Assistant ngay.
