Bảng Hiển Thị RPM Cho Máy Tiện Kim Loại

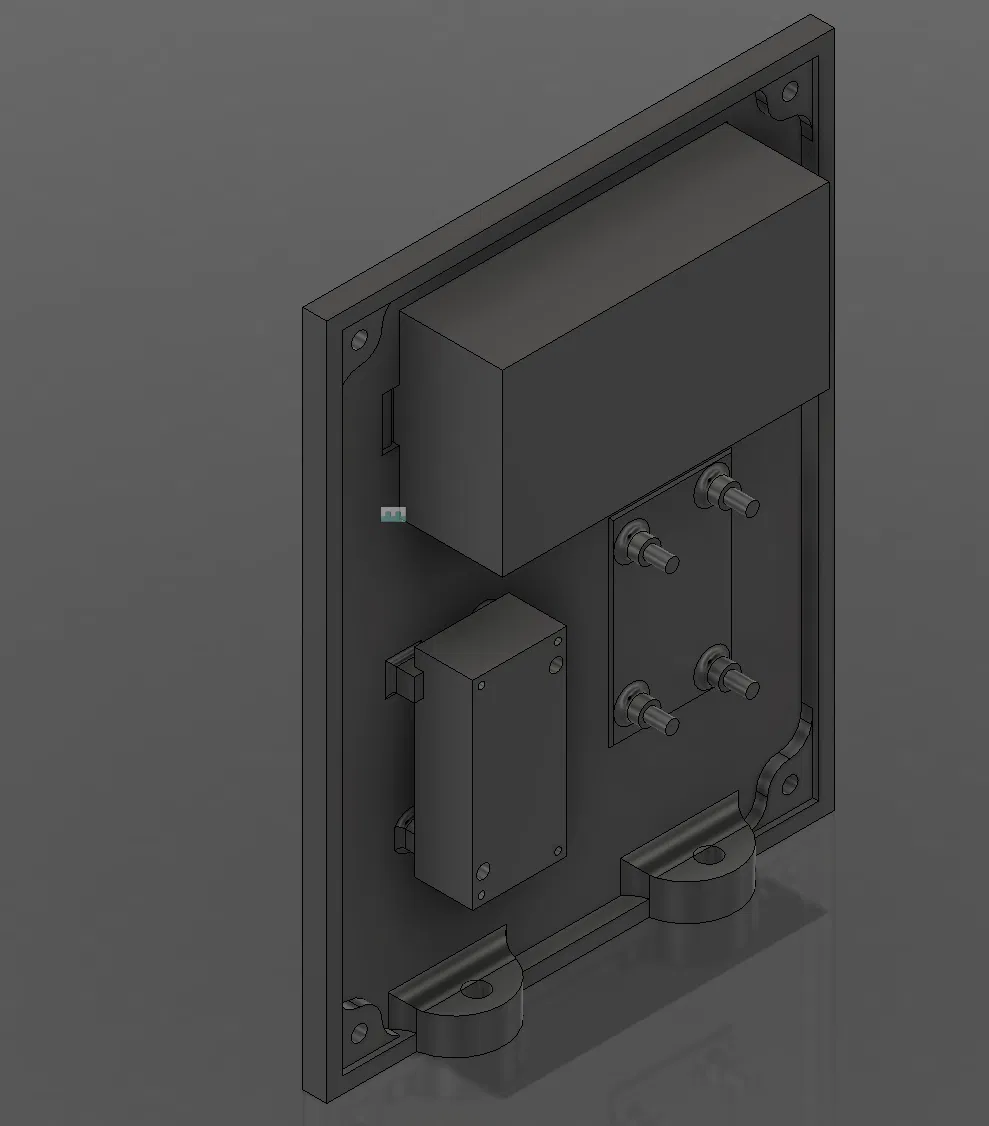

Cái đế này dùng để gắn màn hình hiển thị vòng tua (RPM), bộ chuyển đổi buck converter và chỗ để gắn thêm mạch in khác. Nó được thiết kế cho máy tiện kim loại nhưng có thể dùng cho nhiều loại máy khác. Có thêm nắp lưng để đậy kín.
Mô tả
Cái món này nó chứa mấy cái linh kiện để giúp anh em coi được cái vòng tua máy đó nha.

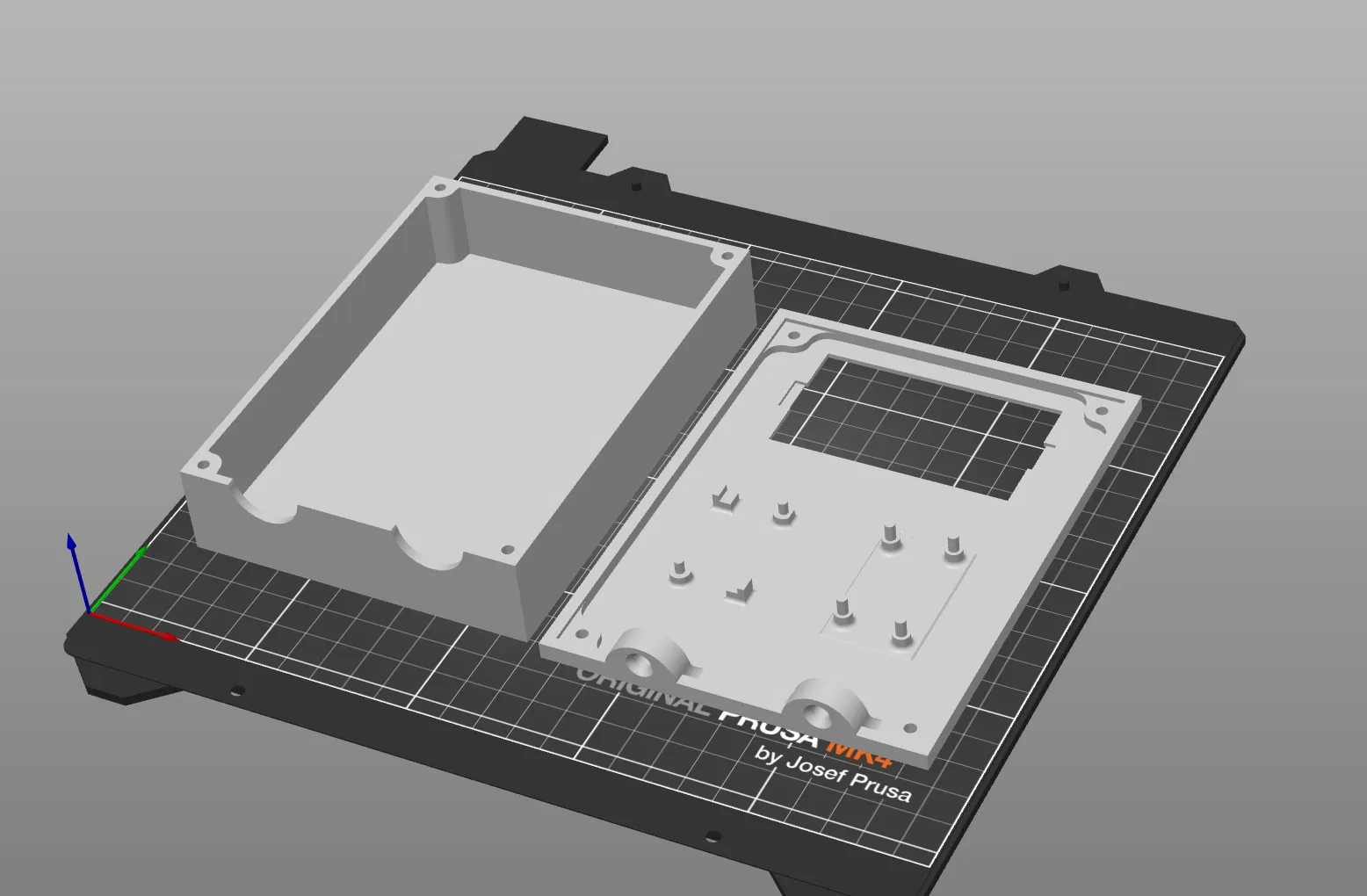

Tôi làm cái này cho máy tiện kim loại của tôi, nhưng mà anh em có thể xài cho bất kỳ cái máy nào mà gắn được cái sensor vô. Tôi làm nó bự để có thể dán bằng băng keo hai mặt lên máy. Có thể tôi sẽ làm thêm cái mẫu nhỏ hơn với lại cái nắp đậy nữa.
Linh kiện cần có (link là hàng tương tự):
Display kèm sensor và dây: “4 Digitaler LED-Drehzahlmesser Drehzahlmesser und Hall-Näherungsschalter-Sensor” https://www.ebay.de/itm/394850686903
Step up converter: “3x XL6009 DC-DC Boost Modul Step Up LM2577 Schaltregler Konverter Arduino” https://www.ebay.de/itm/255283290282

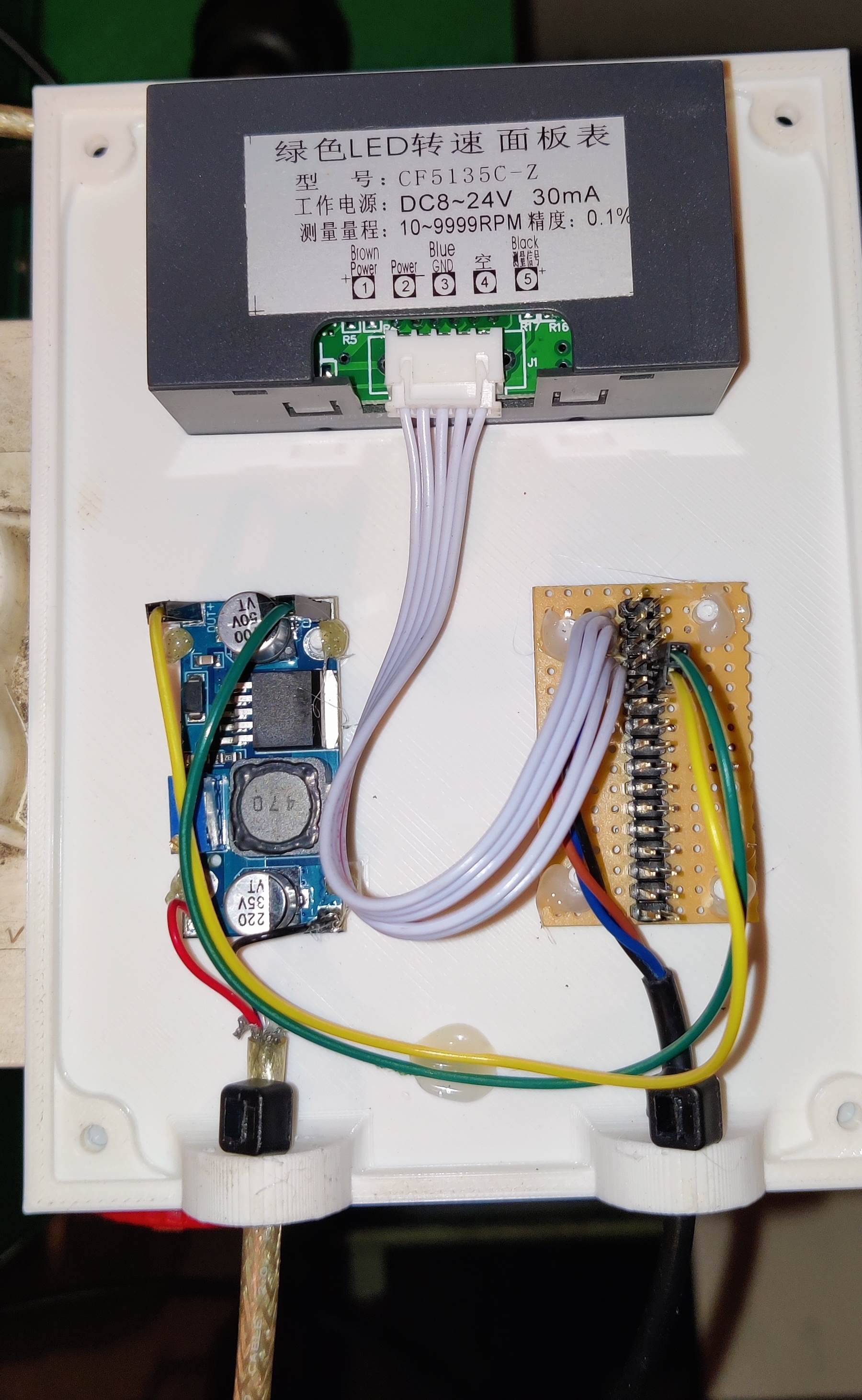

Dùng keo nến hơ nóng để cố định cái buck converter với cái mạch in lên cái bộ phận in ra. Cái màn hình thì nó sẽ tự snap vô chỗ đó.

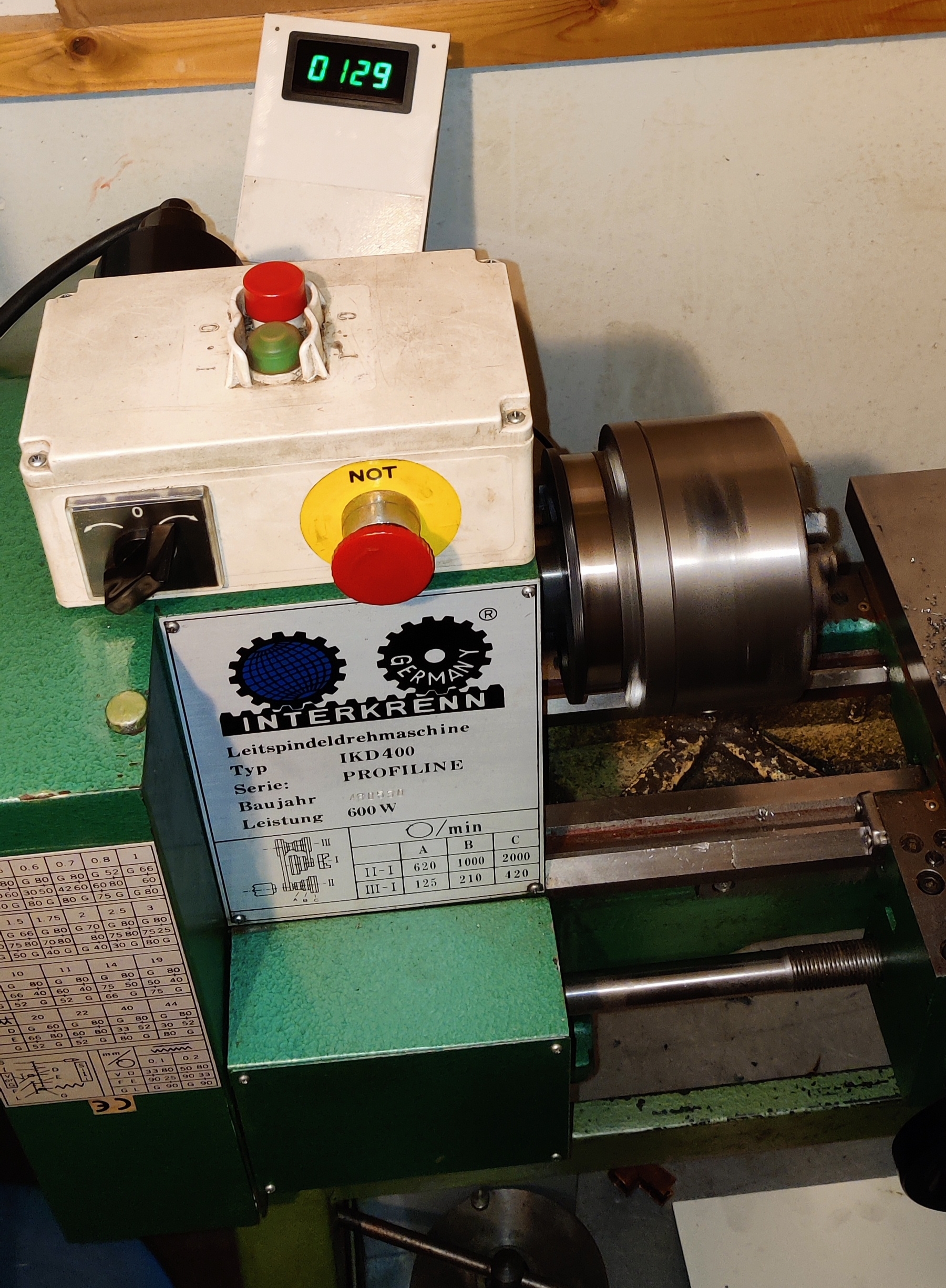

Sơ đồ dây thì coi trên cái màn hình nha. Tôi xài cái cục sạc USB 5V làm nguồn, rồi biến đổi lên điện áp cao hơn cho cái màn hình. Tôi gắn cái sensor vô máy tiện rồi đi dây hết lên cái mặt trước in ra. Chạy ngon ơ. Anh em không cần cái mạch kia cũng đấu dây được luôn.
Cập nhật 08/01/24: thêm nắp lưng
