Khung Gia Cố Cho Sovol SV06 Plus
Bộ khung gia cố cho Sovol SV06 Plus, thay thế các bộ phận zin, giúp ổn định trục Z. Có các bản v1, v2 và v3 với những cải tiến về thiết kế và lắp đặt. Yêu cầu ốc M5, t-nut, và thanh ren 3/8" (khoảng 575mm).
Mô tả
Giờ có bản revision thứ ba của các bộ phận rồi nha mọi người. Tôi cũng "ngấm" CAD với tối ưu thiết kế hơn qua thời gian. Mấy cái mẫu mới này sẽ khớp với hình dáng cái máy in hơn đó.
File STL mới nhất có đủ 4 bộ phận trong 1 file luôn.
Các mẫu đã sửa (v2) dịch mấy cái thanh đỡ trục ren ra khỏi giữa máy in. Thay đổi này giảm ảnh hưởng của thanh đỡ tới chiều cao Z tối đa. Bản v2 có mấy bộ phận in khác ở dưới. Mọi người sẽ phải dịch chuyển cái màn hình cảm ứng nếu xài bản v2 nha.

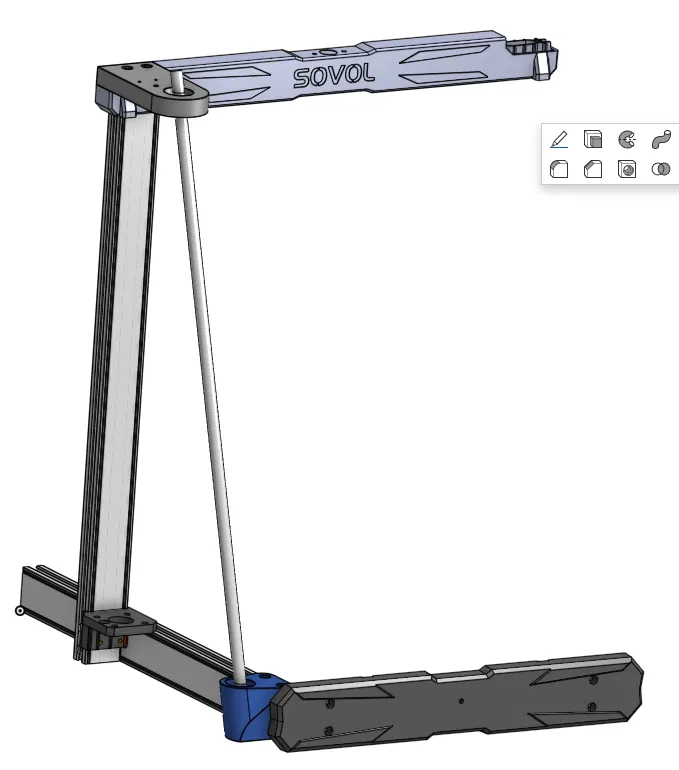

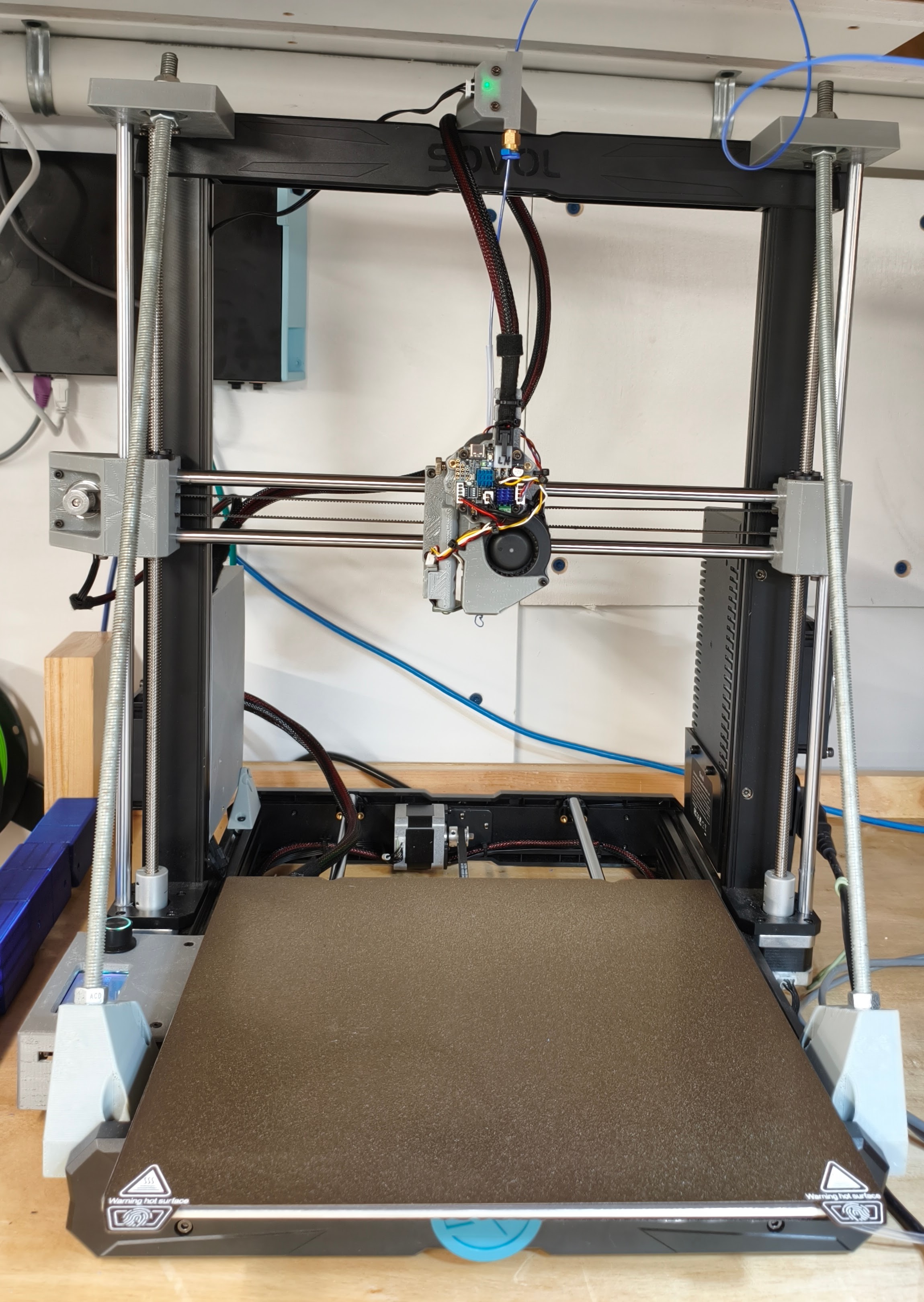

Đây là bộ khung gia cố cho cái Sovol SV06 Plus. Mấy bộ phận ở trên sẽ thay thế mấy bộ phận zin giữ mấy cái trục Z với trục ren Z phía trên. Mấy bộ phận ở dưới thì gắn vô mặt trước của mấy thanh nhôm chạy song song trục Y, dùng t-nut với ốc máy M5.
In 2 cái bộ phận dưới nha. Chúng nó giống nhau cho cả bên trái với bên phải. In 1 cái bộ phận trên y như vậy, rồi in thêm 1 cái nữa xoay ngược lại. Tôi đề nghị in thử 1 cái bộ phận trên trước coi máy in có ăn khớp ngon lành không.
Tôi ở Mỹ nên tôi làm cái này để dùng 2 đoạn thanh ren 3/8" dài 575mm mua ở mấy tiệm kim khí Mỹ. Tôi có đính kèm file STEP để mọi người có thể sửa lại cho hợp với mấy loại thanh ren metric khác có thể có ở nước ngoài. 3/8 inch là 9.525mm, nên có lẽ thanh ren 9mm nào đó sẽ xài được, nếu có ha.
Chỗ thanh ren có dư dả lắm, nên không cần cắt siêu chính xác đâu. Nhưng mà phải dùng cái gì đó như êke thợ cơ khí khi chỉnh cái này nha. Muốn mấy cái thanh nhôm Z thẳng vuông góc với mấy thanh nhôm Y. Chắc có thể in ra cái êke nào đó, tùy mọi người.
Tôi rất muốn nghe phản hồi từ ai đó đã làm Klipper input shaping trên máy in của họ. Tò mò coi kiểu khung gia cố này có ảnh hưởng gì tích cực (hay tiêu cực) tới kết quả test cộng hưởng không.
Cái này sẽ không gắn vừa cho SV06 thường đâu nha. Mấy cái thanh dẫn hướng tuyến tính nó khác kích cỡ và hình dáng khung gầm có lẽ cũng khác. Tôi có bộ mẫu khác xài vừa cho SV06 đó.
Bạn sẽ cần thêm:
- Ốc máy M5x8mm
- T-nut M5
- hai đoạn thanh ren 3/8", khoảng 575mm mỗi đoạn
- tám con đai ốc cho thanh ren
- sáu cái vòng đệm cho thanh ren
