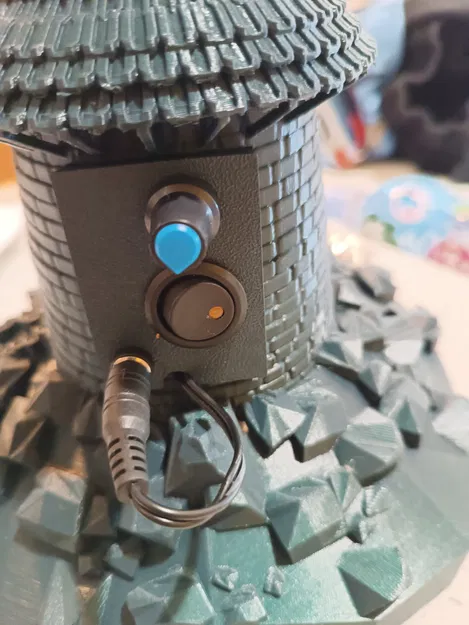

Cối xay gió 12V

Đây là một cái cối xay gió. Nhưng nó không chạy bằng sức gió mà chạy bằng pin 9V hoặc nguồn 12V. Có bộ điều chỉnh tốc độ (rev regulator).

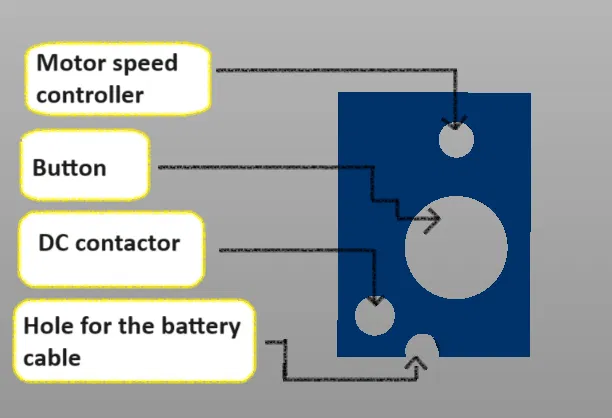

Cần phải mua hộp pin có jack cắm (đực), jack cắm cái, công tắc, bộ điều chỉnh tốc độ, động cơ. Các lỗ được thiết lập theo các tham chiếu này:

Công tắc https://dratek.cz/arduino/1244-prepinac-kolebkovy-led-dioda-zluta.html

Cáp https://dratek.cz/arduino/885-vodice-10kusu-krokodyl-klip.html

Bộ điều chỉnh tốc độ https://dratek.cz/arduino/2037-regulator-rychlosti-dc-motoru-5v-35v-5a-20khz.html

Jack cắm https://dratek.cz/arduino/34676-dc-jack-samice-do-panelu-5.5-x-2.1-mm.html

Động cơ https://dratek.cz/arduino/123002-stejnosmerny-motor-s-prevodovkou-dc-12v-60-rpm-n20.html

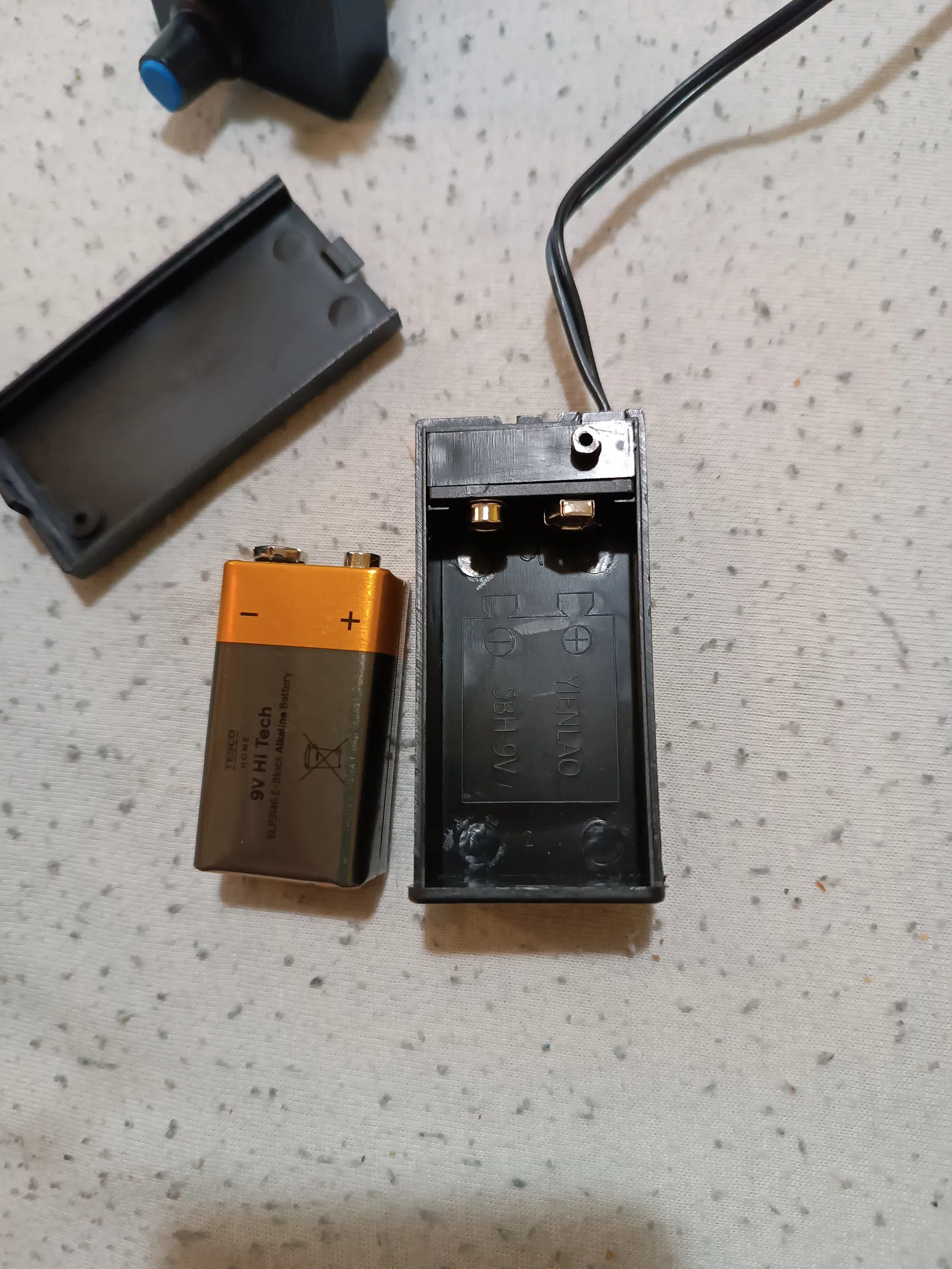

Hộp pin https://dratek.cz/arduino/51379-bateriovy-box-9v-s-krytem-a-on-off-prepinacem-dc-2-1mm-konektor.html

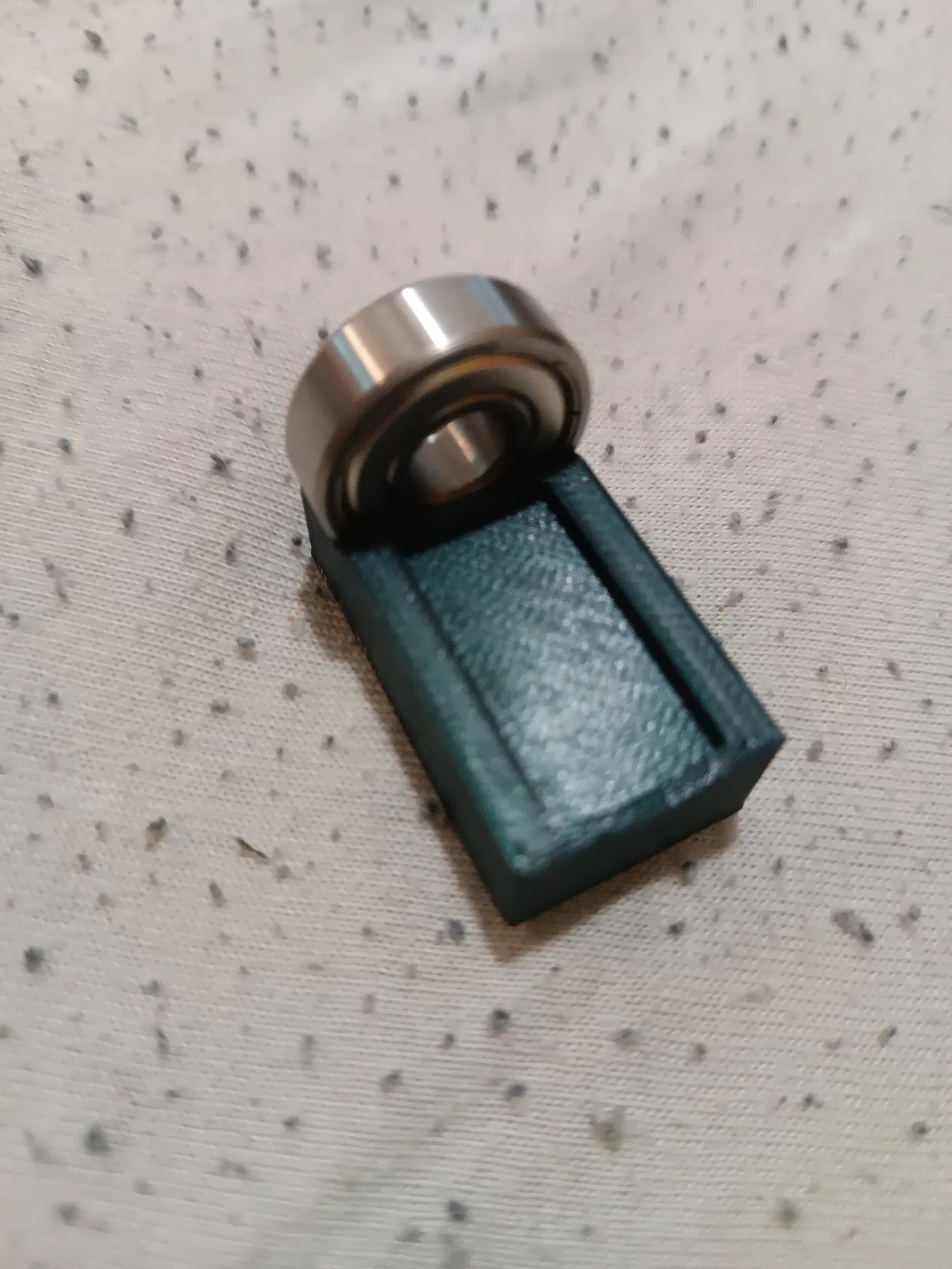

Rất nên, nhưng không bắt buộc, sử dụng vòng bi để gắn cánh quạt https://www.majkl3d.cz/p/lozisko-608zz?gclid=Cj0KCQjwj5mpBhDJARIsAOVjBdrx3_DNDGQ2R8PfTz1sfklKGKixtkRwjH6zny1zkljbBJkRXdVEUNYaAhM5EALw_wcB 608Z

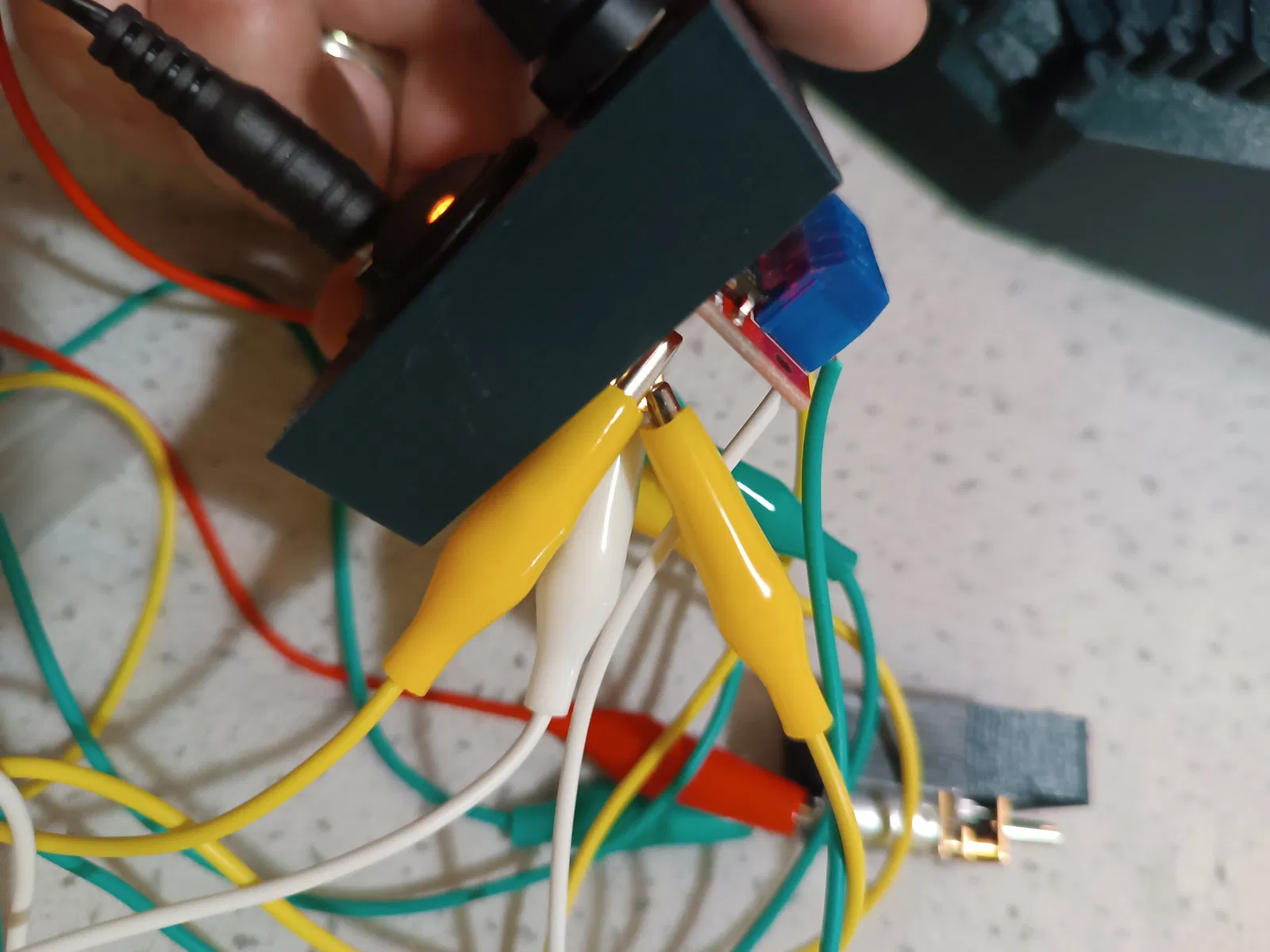

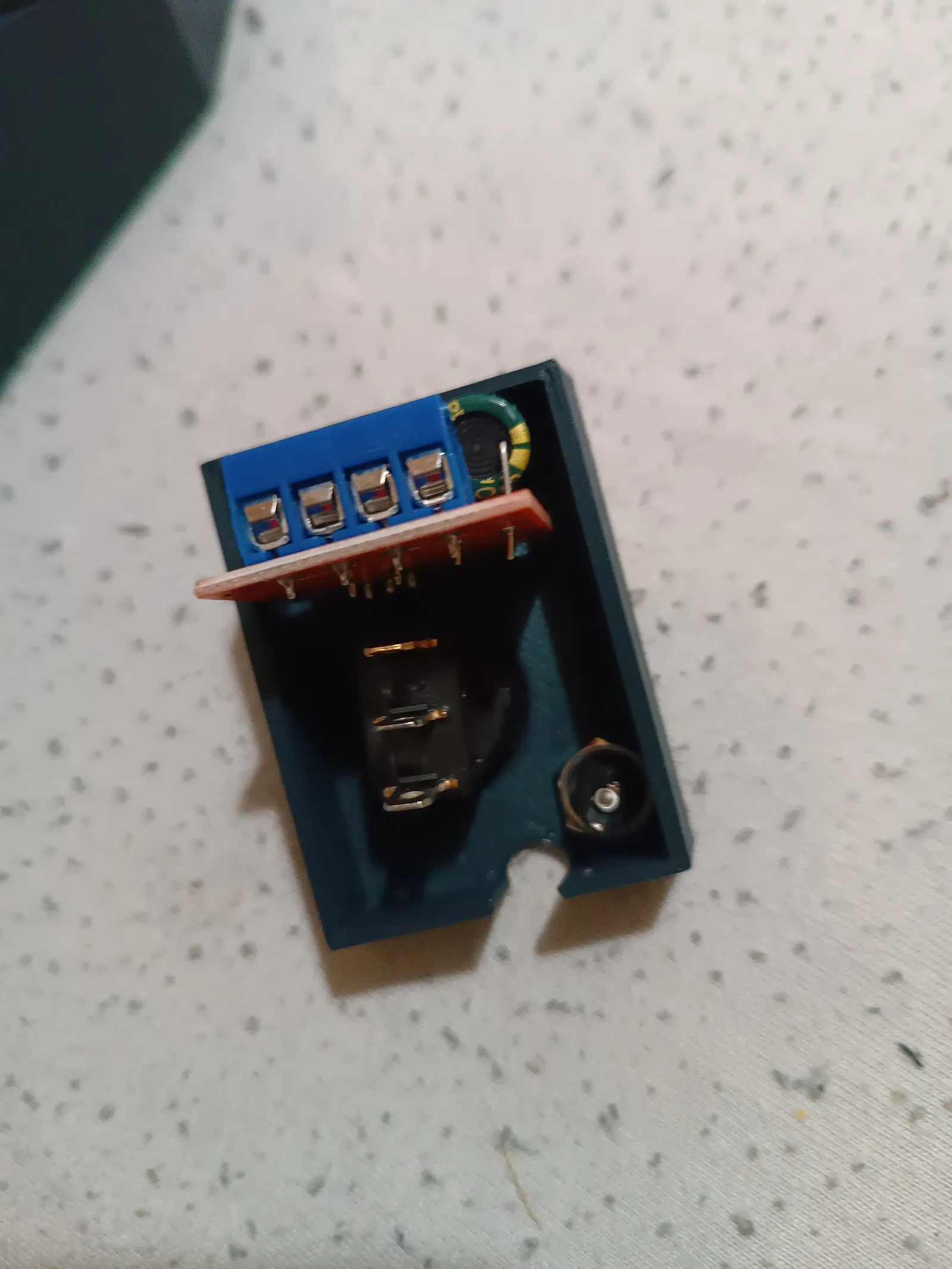

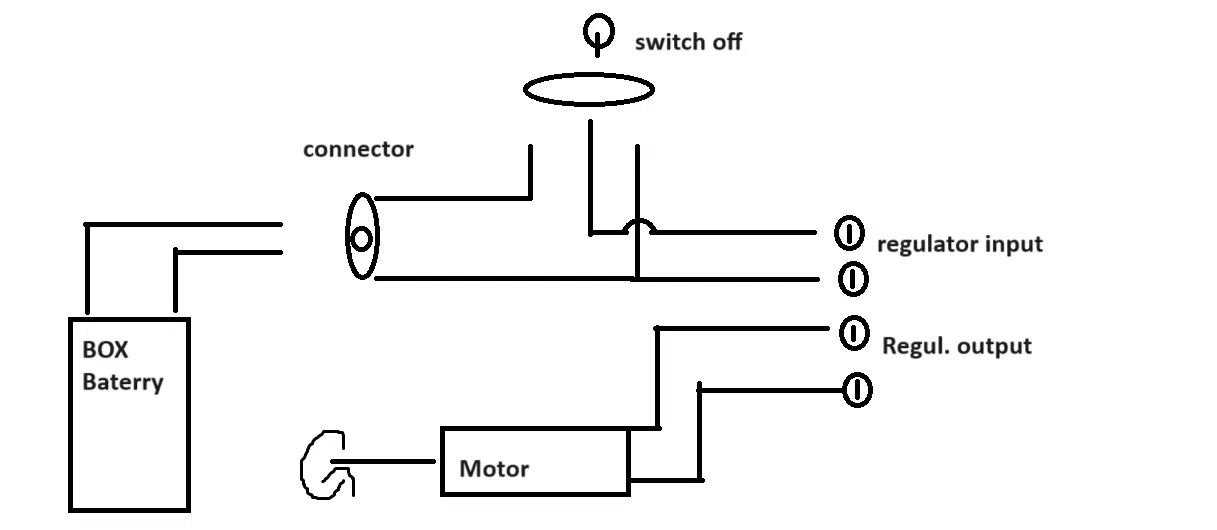

Kết nối Kết nối hộp pin qua jack đực với jack cái. Luồn dây qua lỗ. Kết nối từ jack cắm đến công tắc. Nếu bạn có công tắc giống của tôi, bạn phải kết nối cả cực + và - (vì có đèn LED). Của tôi có cực + và - ở hai bên, cực + đi từ giữa. Sau đó, kết nối cực + và - vào đúng vị trí trên bộ điều chỉnh tốc độ và từ bộ điều chỉnh tốc độ đến động cơ.

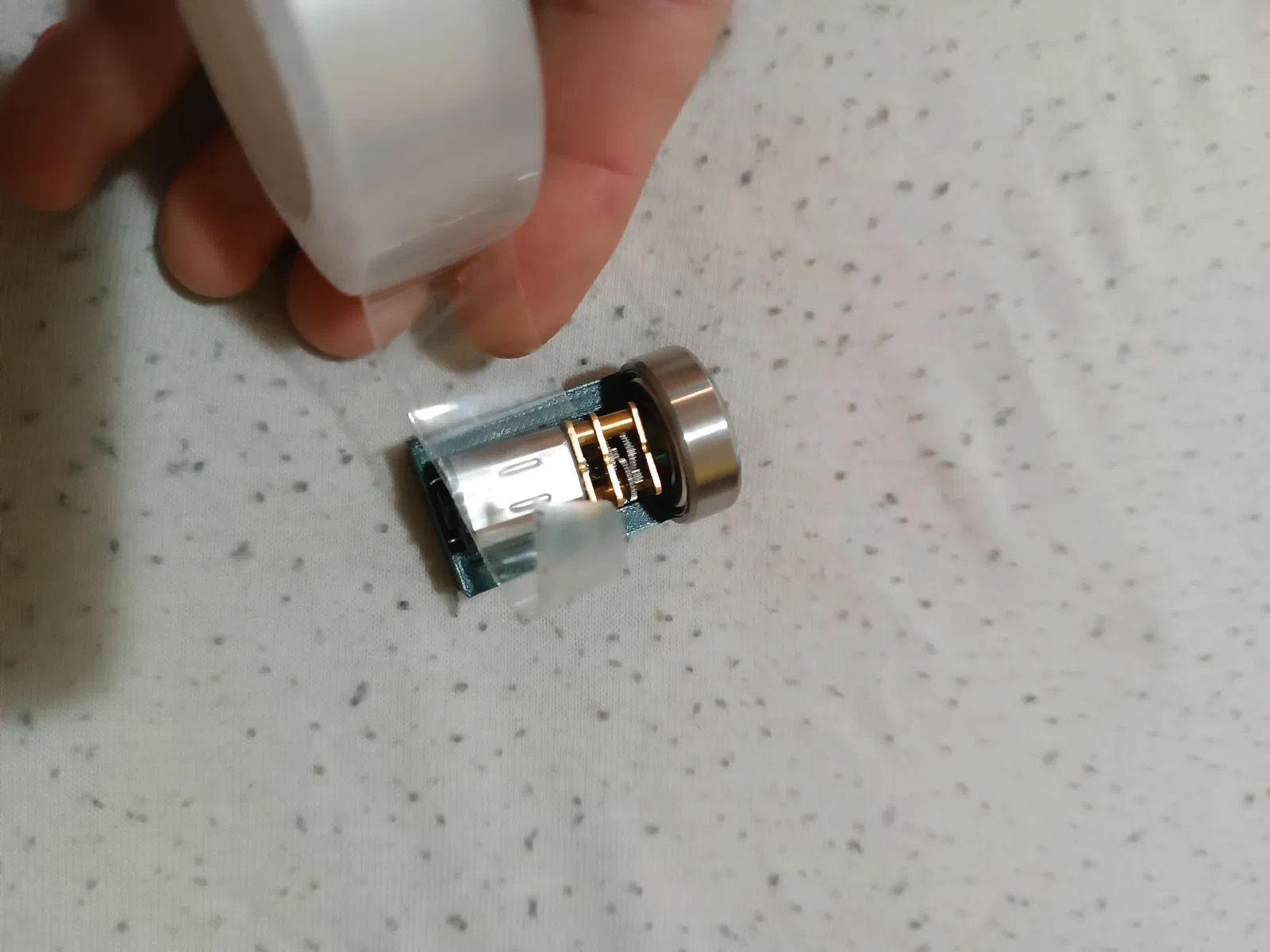

Tôi đã cố định động cơ bằng băng keo điện để giữ nó ở đúng vị trí.

Hãy kiểm tra kỹ các linh kiện của bạn, chúng có thể khác nhau.

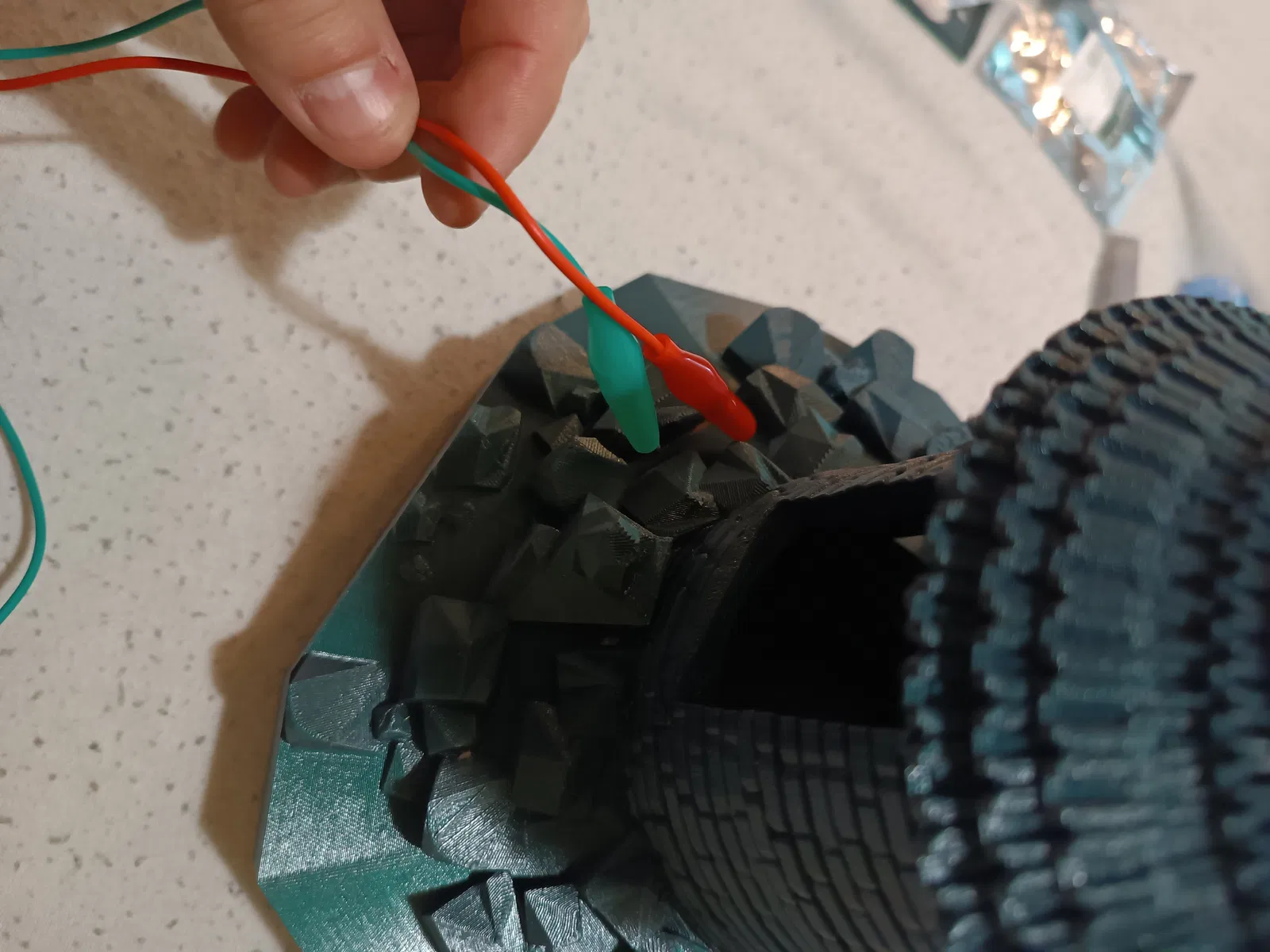

Trước tiên hãy luồn dây trước khi kết nối các linh kiện để mọi thứ khớp với nhau. Tôi khuyên bạn nên hàn và không để dây quá dài. Tôi khuyên bạn nên dán các bộ phận nhựa sau đó.

Như một cải tiến mà tôi chưa làm, bạn có thể bổ sung thêm đèn chiếu sáng bên trong. Tôi sẽ rất vui nếu nhận được các mẹo và ý tưởng, hoặc những lời phàn nàn để tôi có thể sửa chữa các vấn đề nếu cần.

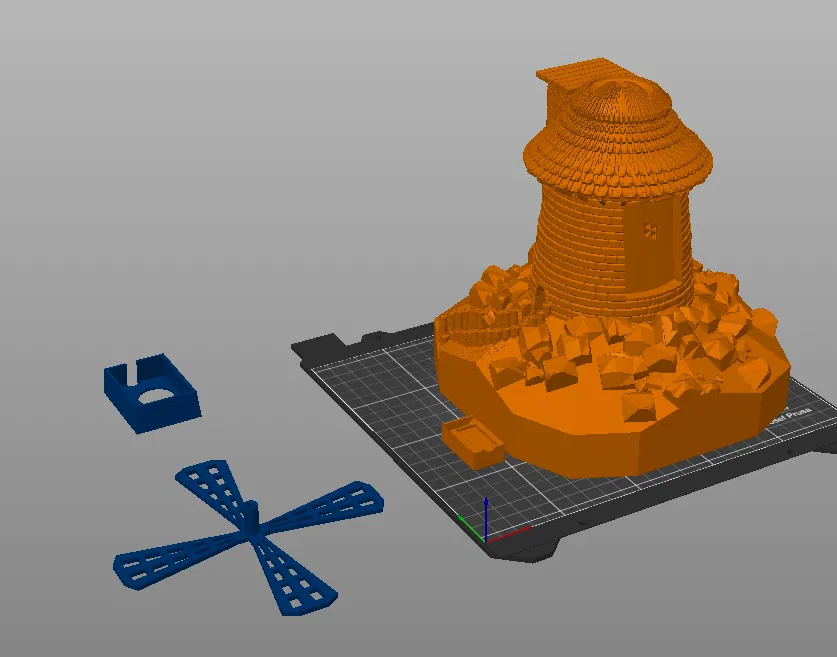

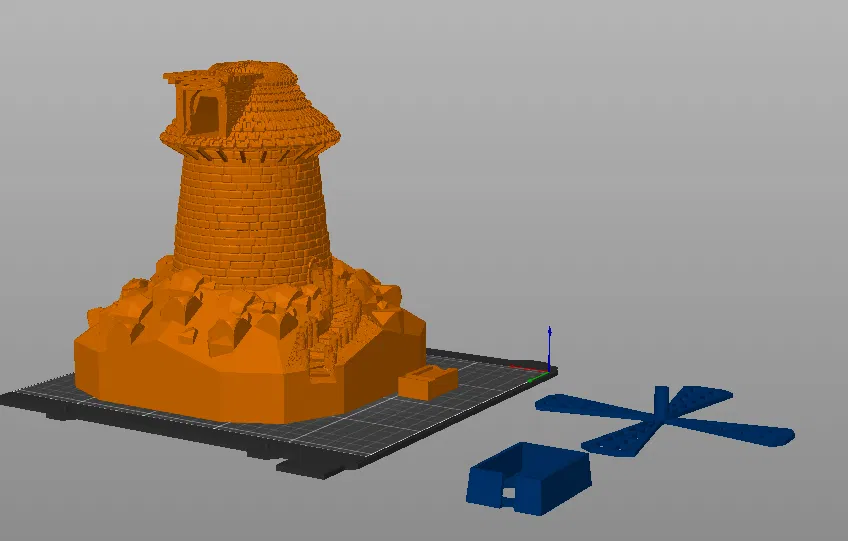

CÀI ĐẶT IN 3D

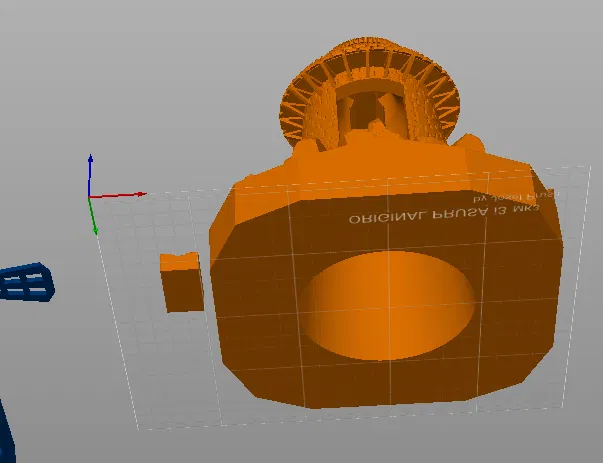

In 3D phần mái nhà và cửa sổ có hỗ trợ.
