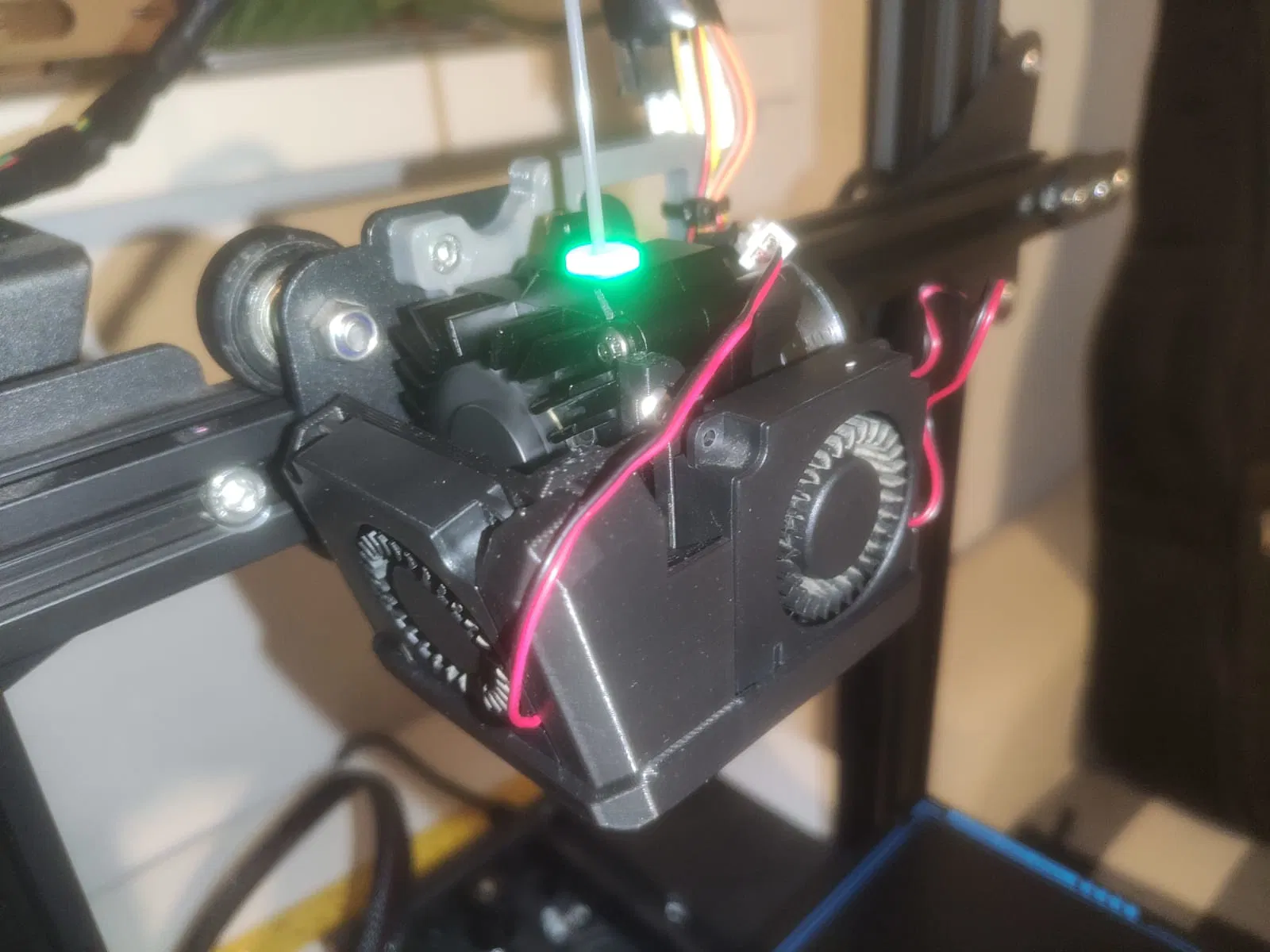

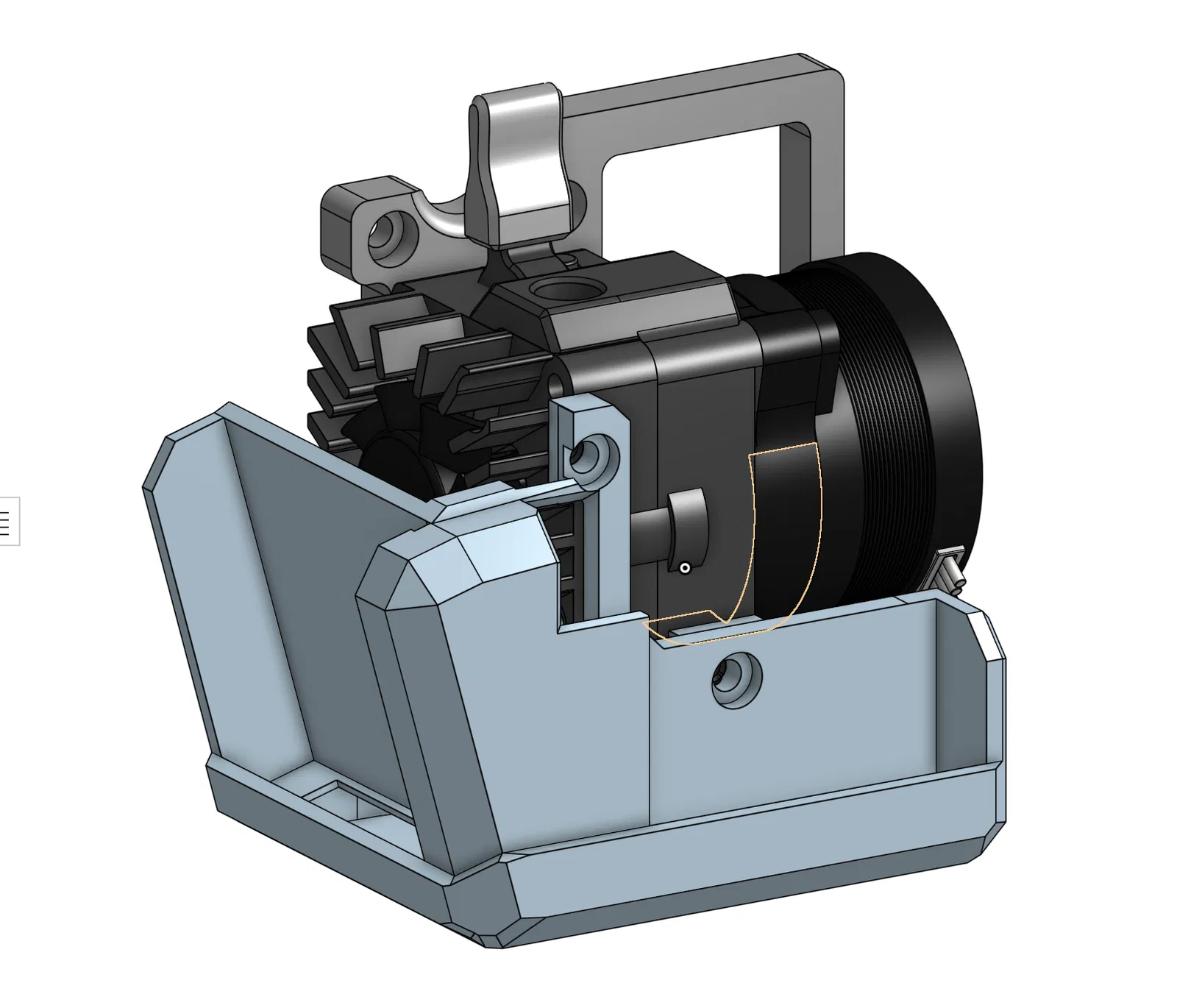

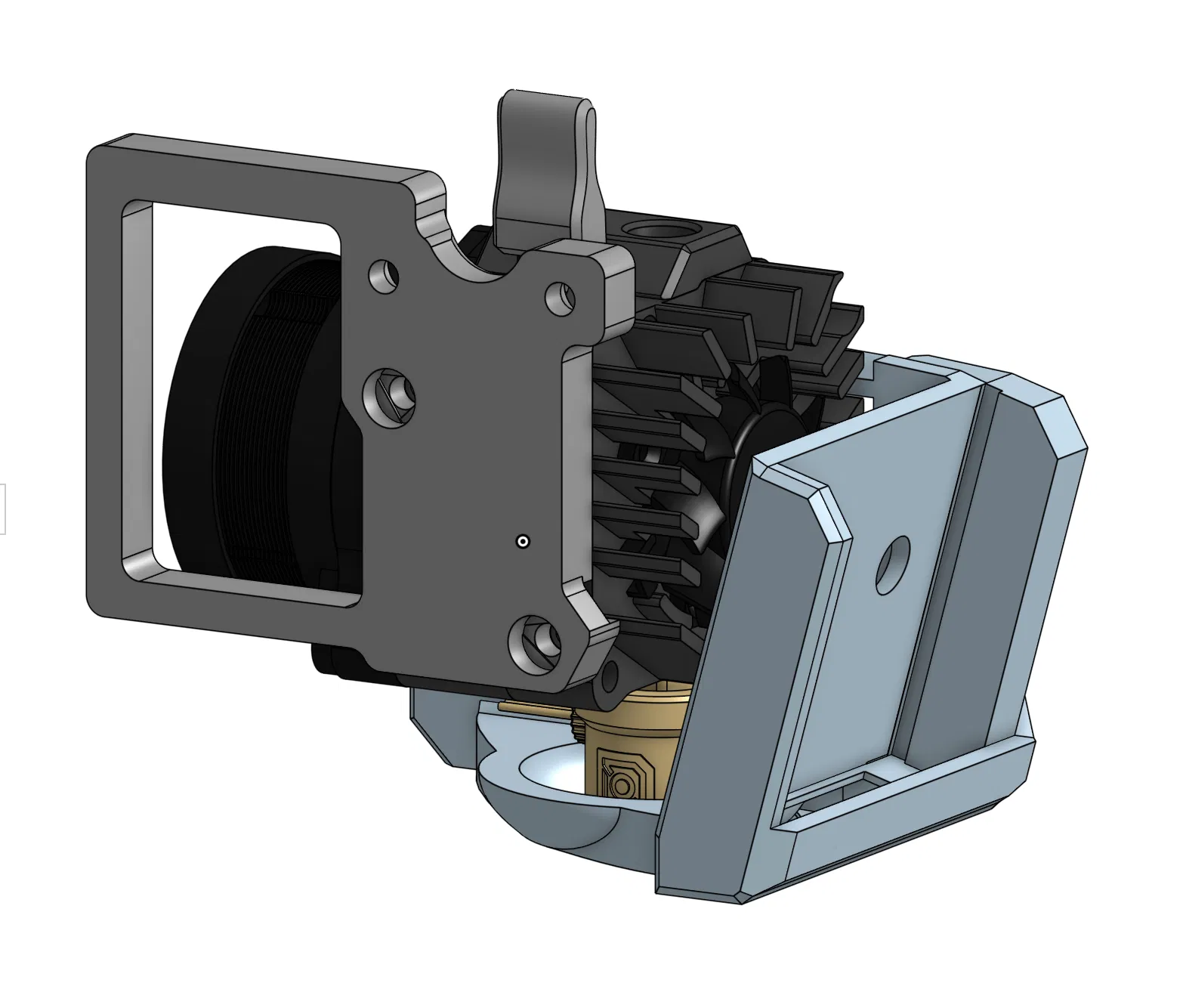

Tấm gắn Smart Orbiter v3.0 cho Biqu B1 và ống dẫn khí

Ý định là sẽ tận dụng tối đa các bộ phận từ bộ đùn gốc. Tôi đã bỏ bảng USB-C và sử dụng dây cáp dài của Smart Orbiter, cắm thẳng vào bo mạch chủ (BTT SKR v1.4). Các ốc vít có thể tái sử dụng từ bộ đùn cũ. Bạn sẽ cần một công tắc chặn X mới, bạn có thể tháo một cái từ bảng USB-C và tự đấu dây. Bạn cũng có thể sử dụng một công tắc có sẵn nếu bạn chỉ cần tháo cảm biến hết sợi và dây cáp đã được cung cấp sẵn. Chỉ cần cắm lại từ màn hình TFT đến công tắc chặn X trên bo mạch chủ.

Tôi có thể cung cấp sơ đồ sau. Tôi đã sử dụng kết nối Neopixel trên bo mạch cho +5V, GND và LED RGB, một đầu +5V miễn phí khác trên bo mạch cho đèn LED trắng (nên đèn luôn bật), chân 1.26 cho cảm biến hết sợi và 1.25 cho nút hủy sợi. Nhân tiện tôi cũng đã nâng cấp firmware cho màn hình TFT cũng như tắt cảm biến hết sợi trong cấu hình của màn hình. Sơ đồ chân bo mạch

Hướng dẫn này về cảm biến hết sợi Orbiter gốc rất hữu ích cho việc thiết lập Marlin. Bạn sẽ cần một phiên bản Marlin mới hơn phiên bản được cung cấp trên trang github của Bigtreetech. Tôi đã cung cấp tệp Configuration.h và Configuration_adv.h của mình dưới dạng tệp văn bản để bạn chỉ cần thay đổi phần mở rộng và đặt chúng vào thư mục marlin tương ứng. Tôi đã sử dụng phiên bản 2.1.2.1.

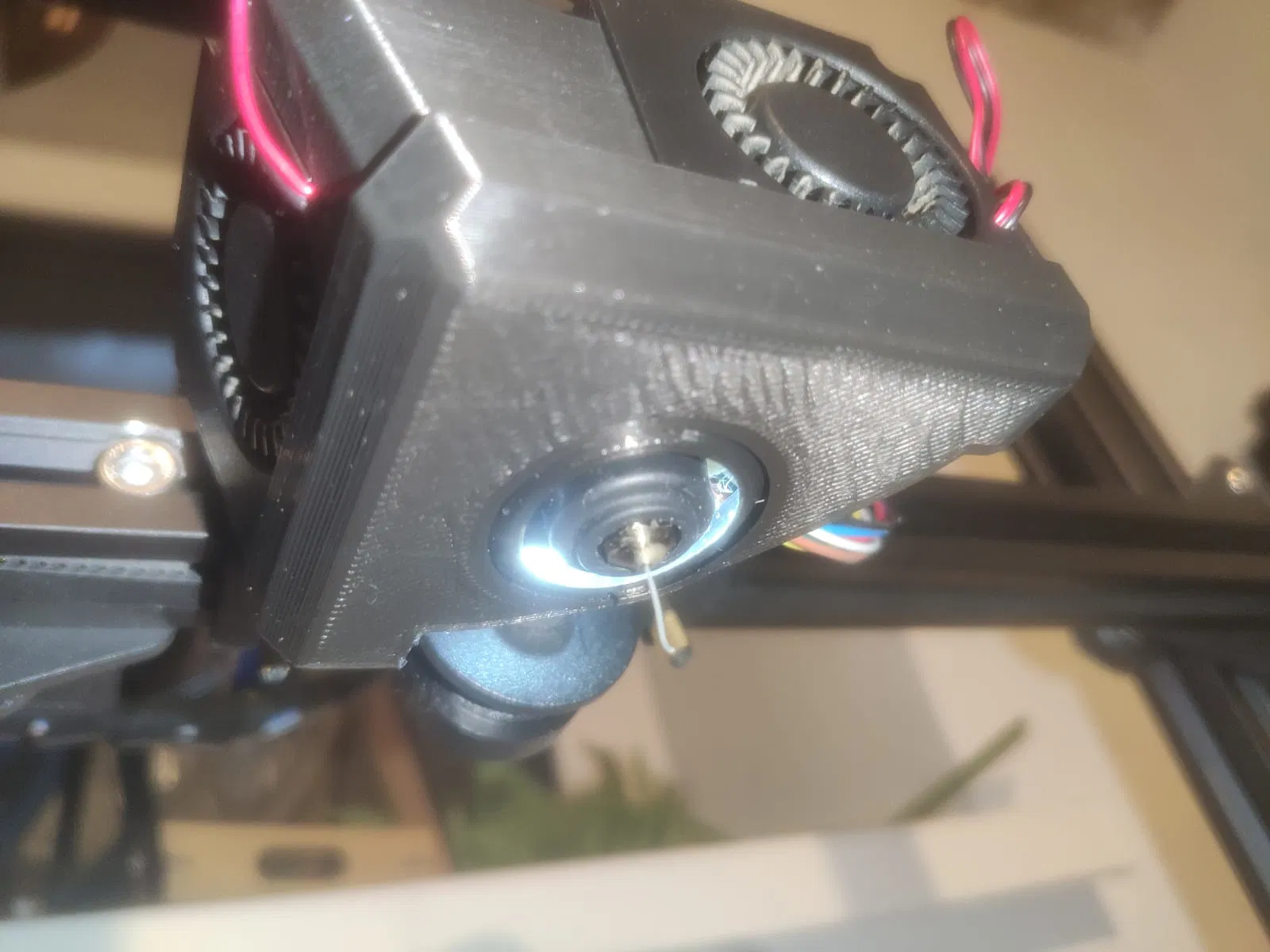

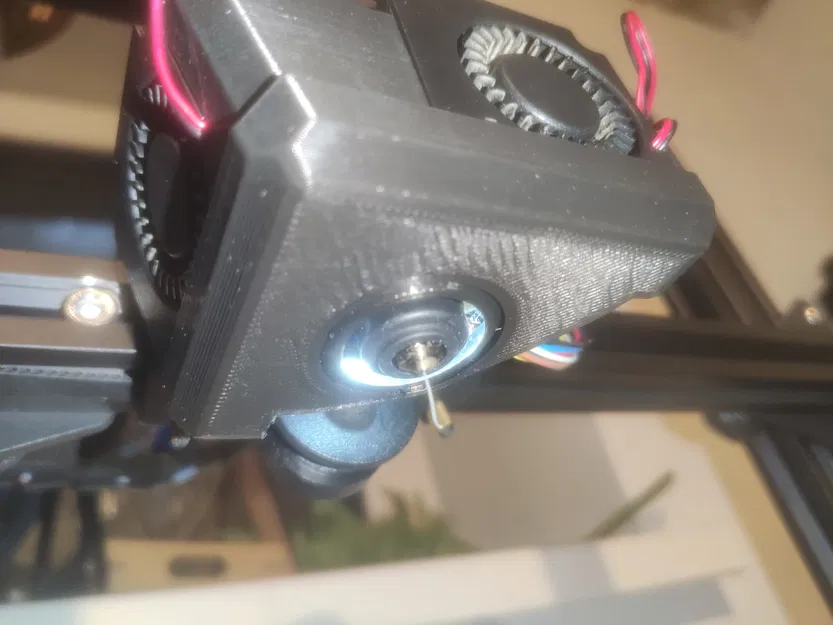

Xin lỗi vì những hình ảnh xấu xí :)
