Vỏ CurrentRanger Sửa Đổi Cho Heat-Set Insert và Pin Lithium Dẹt

Bối cảnh:

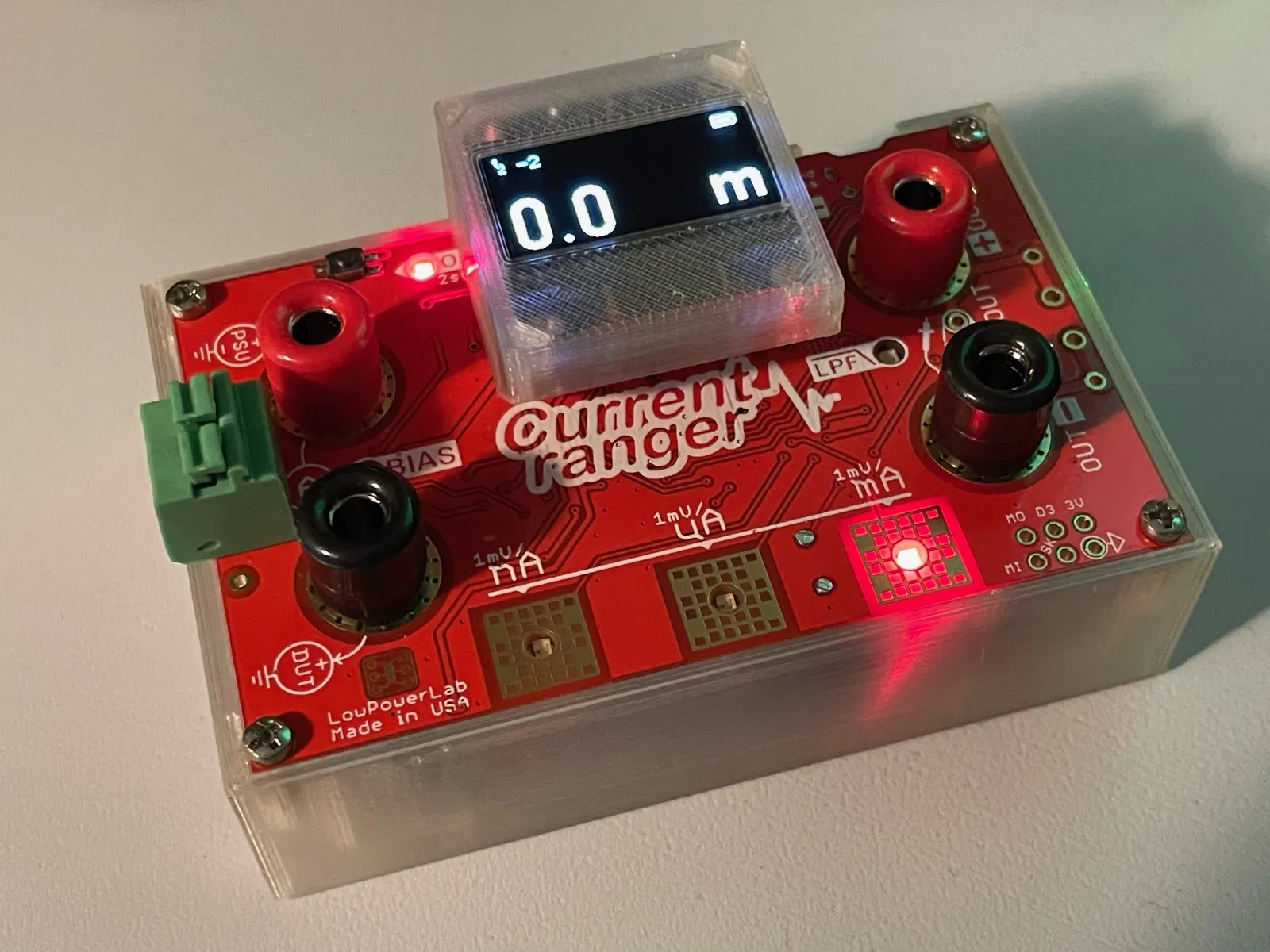

Tôi có một chiếc CurrentRanger từ lowpowerlab, đi kèm với một cái vỏ. Không may là tôi vừa làm mất mấy con vít giữ nắp với vỏ, mà mấy con vít lại bắt vào mấy cái lỗ nhựa trông khá yếu, tôi không thích lắm. Tôi có sẵn mấy cái heat-set insert và theo ý kiến của tôi, đây là một trong những cách "lý tưởng" nhất để bắt vít vào các bộ phận in 3D.

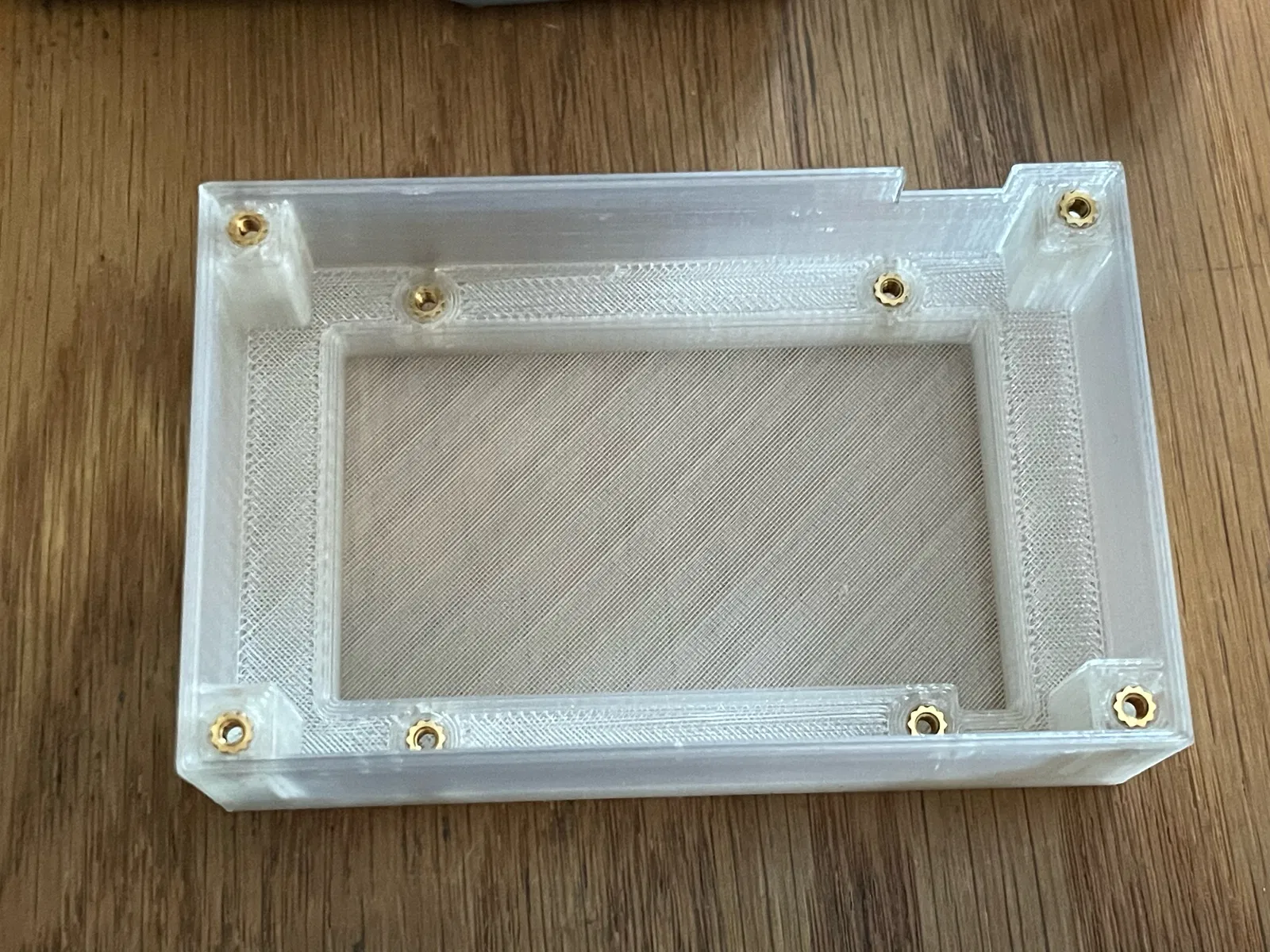

Tôi đã tải tệp vỏ về và dùng FreeCAD để chế lại một cách thô sơ mấy cái "trụ" vuông có đủ chiều rộng ở đỉnh để chứa heat-set insert M2 (lỗ ID 3,2 mm). Các điểm bắt vít nguyên bản của vỏ không đủ rộng cho việc này, bạn cần có độ dày thành tối thiểu để giữ heat-set insert.

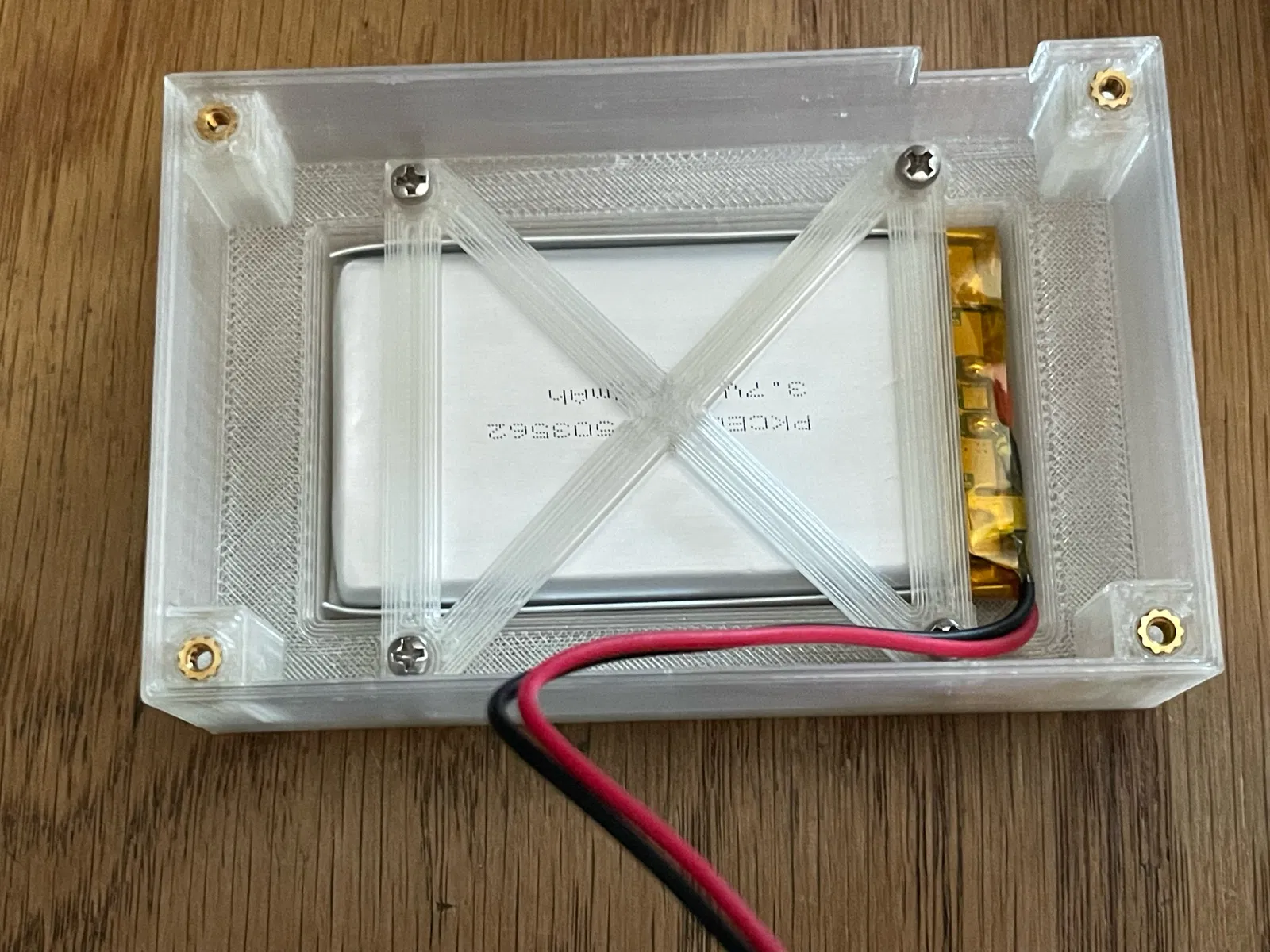

Sau đó, tôi có một pin lithium 1200 mAh, 3,7 V từ Adafruit mà tôi định dùng làm nguồn điện cho CurrentRanger. Tuy nhiên, vì là pin vỏ mềm, tôi không muốn nó bị lắc lư trong vỏ. Vì vậy, tôi đã sửa đổi vỏ để có một cái túi vừa với pin, thiết kế một cái dây đeo pin để giữ pin không bị rơi ra khỏi túi, và thêm các lỗ cho heat-set insert ở đáy để bắt vít dây đeo pin vào.

Cả hai tệp có và không có túi đựng pin đều được bao gồm. Cả hai tệp đều có heat-set insert để bắt vít CurrentRanger vào vỏ. Các tệp .FCStd của tôi cũng được bao gồm, vì vậy bạn có thể sử dụng FreeCAD để sửa đổi bản phối lại của tôi cho phù hợp với nhu cầu của bạn, đặc biệt nếu bạn có pin tương tự nhưng có kích thước khác mà bạn muốn sử dụng.

Hướng dẫn in:

• 4 lớp vỏ ngoài (để có đủ độ dày thành cho insert)
• In các lớp vỏ ngoài trước (để có độ chính xác kích thước lỗ tốt hơn)
• 0% infill (infill không bắt buộc để in thành công, nhưng có cũng không hại gì)
• Tránh chồng chéo các lớp vỏ ngoài (không cần thiết, nhưng giúp giảm thiểu tình trạng dây)

In với phần hở của vỏ hướng lên trên.

Lắp ráp:

Bạn có thể cần sửa đổi tệp nguồn để có ID lỗ phù hợp cho heat set insert. Điều tôi đã làm là đặt mua một mũi khoan 3,2 mm từ McMaster, vì vậy các lỗ hơi nhỏ có thể chỉ cần được khoan ra với kích thước phù hợp và tôi sẽ không phải loay hoay với cài đặt in mỗi lần để có kích thước lỗ chính xác. Tôi thực sự khuyên bạn nên làm theo cách này, nó tiết kiệm rất nhiều thời gian!

Nhìn chung, cách lý tưởng để lắp heat-set inserts là mua đầu nối cho mỏ hàn. Lý tưởng nhất là bạn có một mỏ hàn có kiểm soát nhiệt độ. Tôi có một chiếc Hakko FX-888, và nếu bạn đang tìm kiếm một chiếc mỏ hàn tốt hơn, đây là cái cớ của bạn. Hãy mua Hakko FX-888D và đó sẽ là chiếc mỏ hàn cuối cùng bạn cần cho công việc sở thích trong suốt quãng đời còn lại. Nếu không có cái này, tôi đã đọc rằng hoàn toàn có thể lắp bằng mỏ hàn không kiểm soát nhiệt độ với đầu hàn thông thường, chỉ là hơi khó hơn một chút thôi.

CNCKitchen khuyên bạn nên lắp insert 90% bằng mỏ hàn và dùng một vật phẳng để nhanh chóng ấn insert vào cho đến khi nó bằng phẳng. Đặc biệt với đầu nối chuyên dụng và mỏ hàn kiểm soát nhiệt độ đặt ở 225 °C, tôi thấy mình có thể lắp chúng bằng phẳng trực tiếp bằng mỏ hàn. Ngoại trừ trường hợp có dây đeo pin, mỏ hàn sẽ ở một góc nhỏ hoặc nó sẽ chạm vào thành vỏ. Ở đây, tôi phải cố gắng ấn chúng vào ở một góc nhỏ khoảng 90%, sau đó dùng một vật phẳng để nhanh chóng ấn cho bằng phẳng, điều này sẽ làm thẳng chúng.

Lịch sử chỉnh sửa:

Andreas Spiess (spiessa) đã tạo ra vỏ nguyên bản, được lowpowerlab chỉnh sửa thành vỏ của CurrentRanger. Tôi thực ra đã tải xuống tệp CR_R3.step từ GitHub của CurrentRanger, bởi vì tệp mà CurrentRanger có trên Thingiverse chỉ là tệp .stl. Có lẽ tệp trên GitHub giống với bản chỉnh sửa trên Thingiverse, chỉ là với các tệp nguồn gốc. Ngoài ra còn có tệp .f3d ở đó, nhưng FreeCAD, cái tôi sử dụng, không thể tải tệp Fusion360, đó là lý do tại sao tôi sử dụng tệp .step làm cơ sở cho bản chỉnh sửa của mình.
