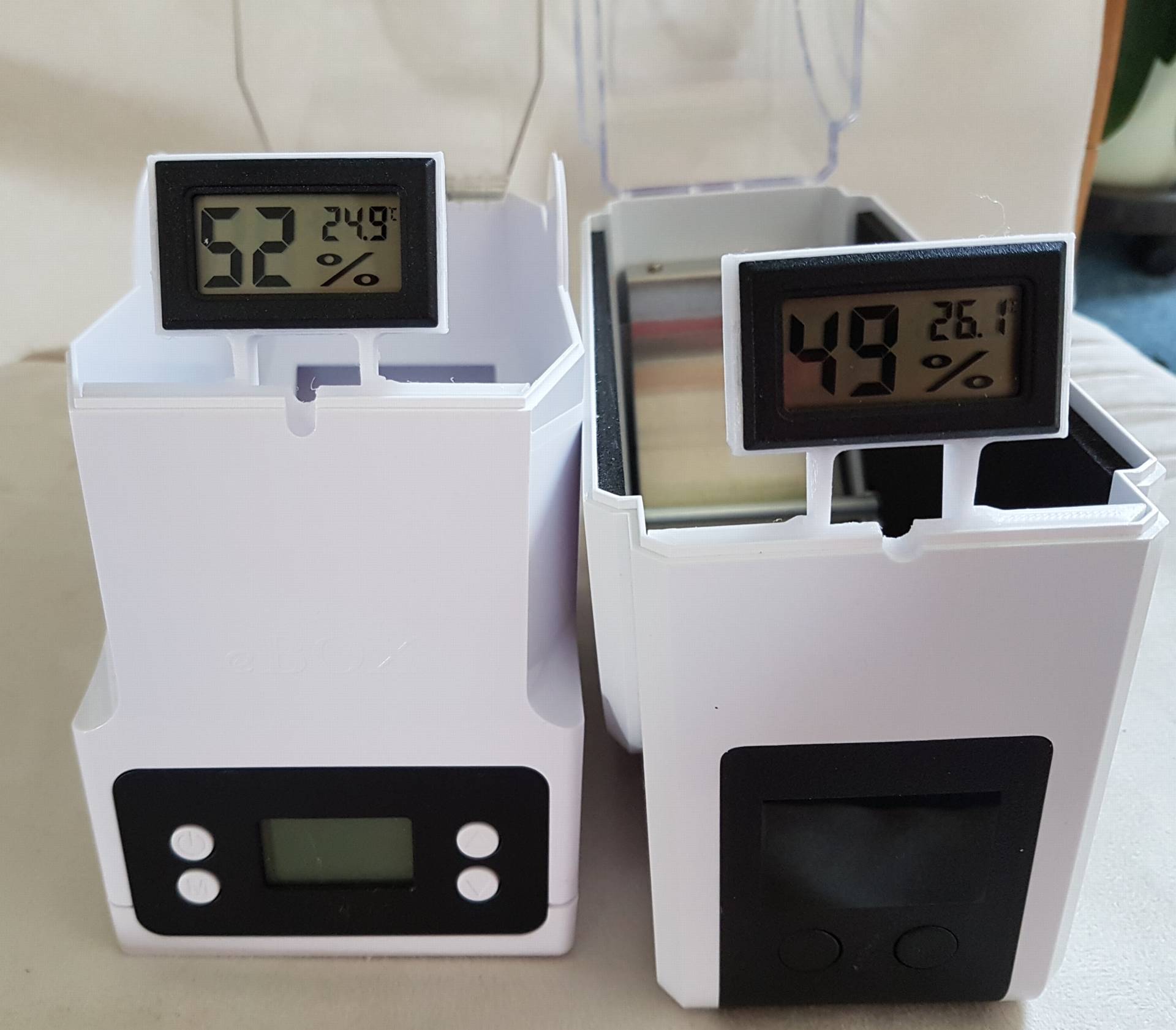

Đồng hồ đo độ ẩm cho Máy sấy sợi nhựa (Sunlu S1 và eSun eBox)

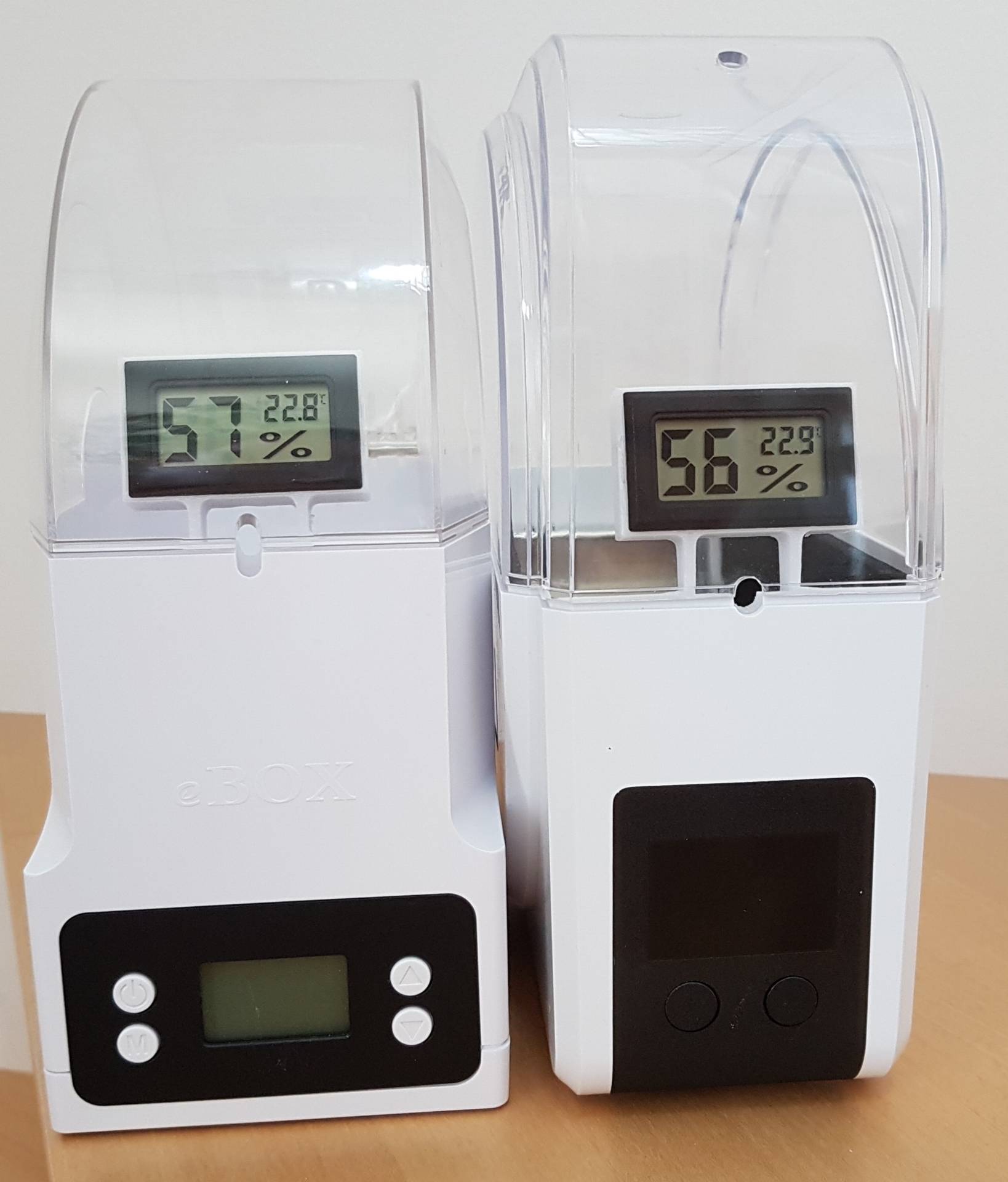

Cả Sunlu S1 và eSun eBox đều không có sẵn đồng hồ đo độ ẩm tích hợp. Nhưng có những loại đồng hồ đo độ ẩm/nhiệt độ kỹ thuật số mini giá rẻ có bán ở nhiều cửa hàng, cho phép bạn dễ dàng tự lắp đặt một cái.

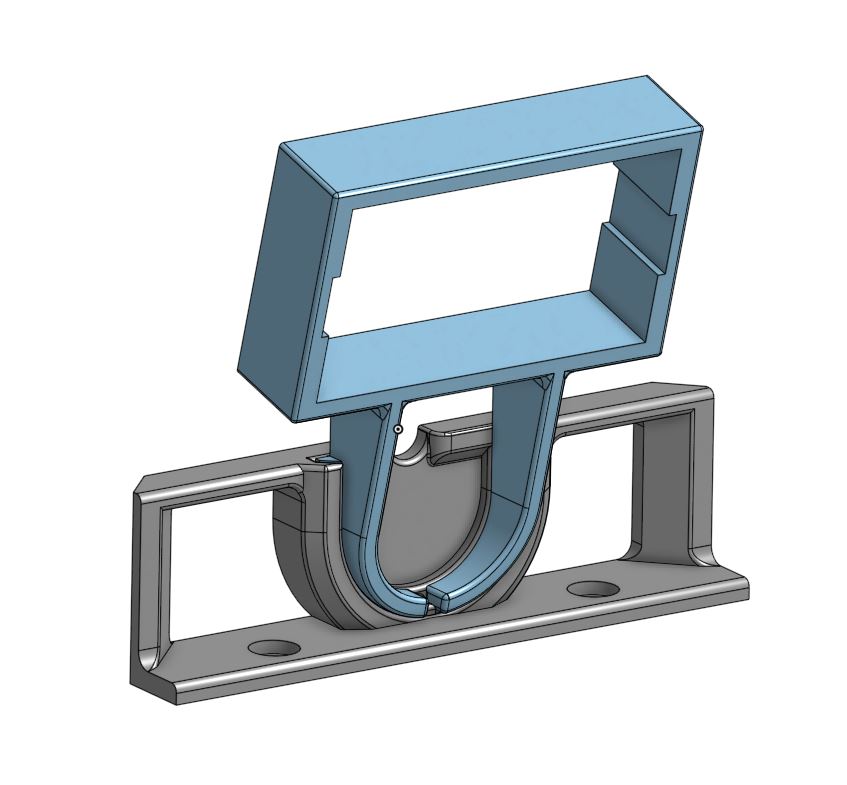

Thiết kế của tôi gồm một đế gắn vào máy sấy (không cần ốc vít thêm!) và một giá đỡ cho đồng hồ độ ẩm hình chữ nhật hoặc hình tròn, có thể dễ dàng gắn vào hoặc tháo ra bất cứ lúc nào, ngay cả khi sợi nhựa đã được nạp và đang in.

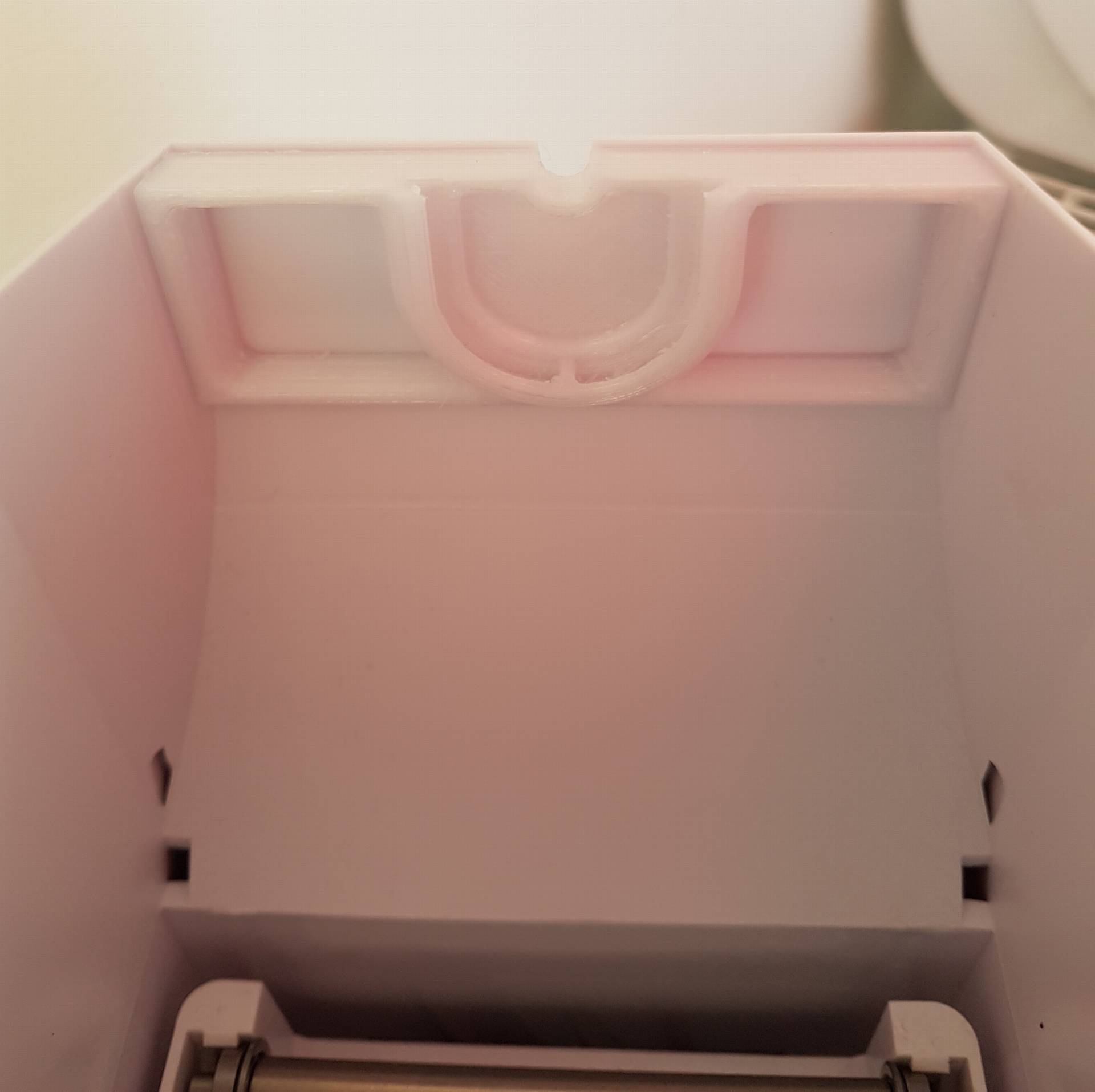

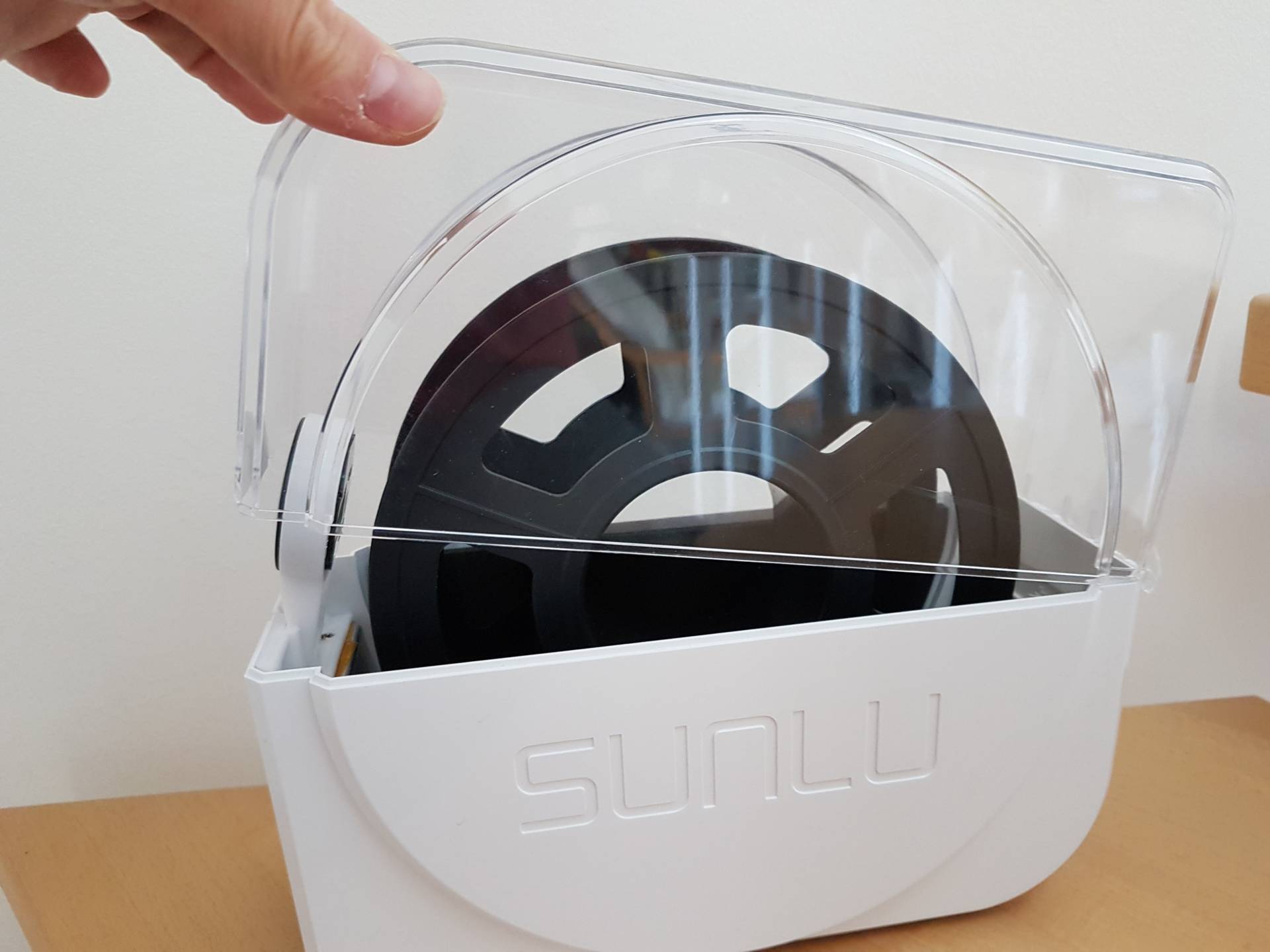

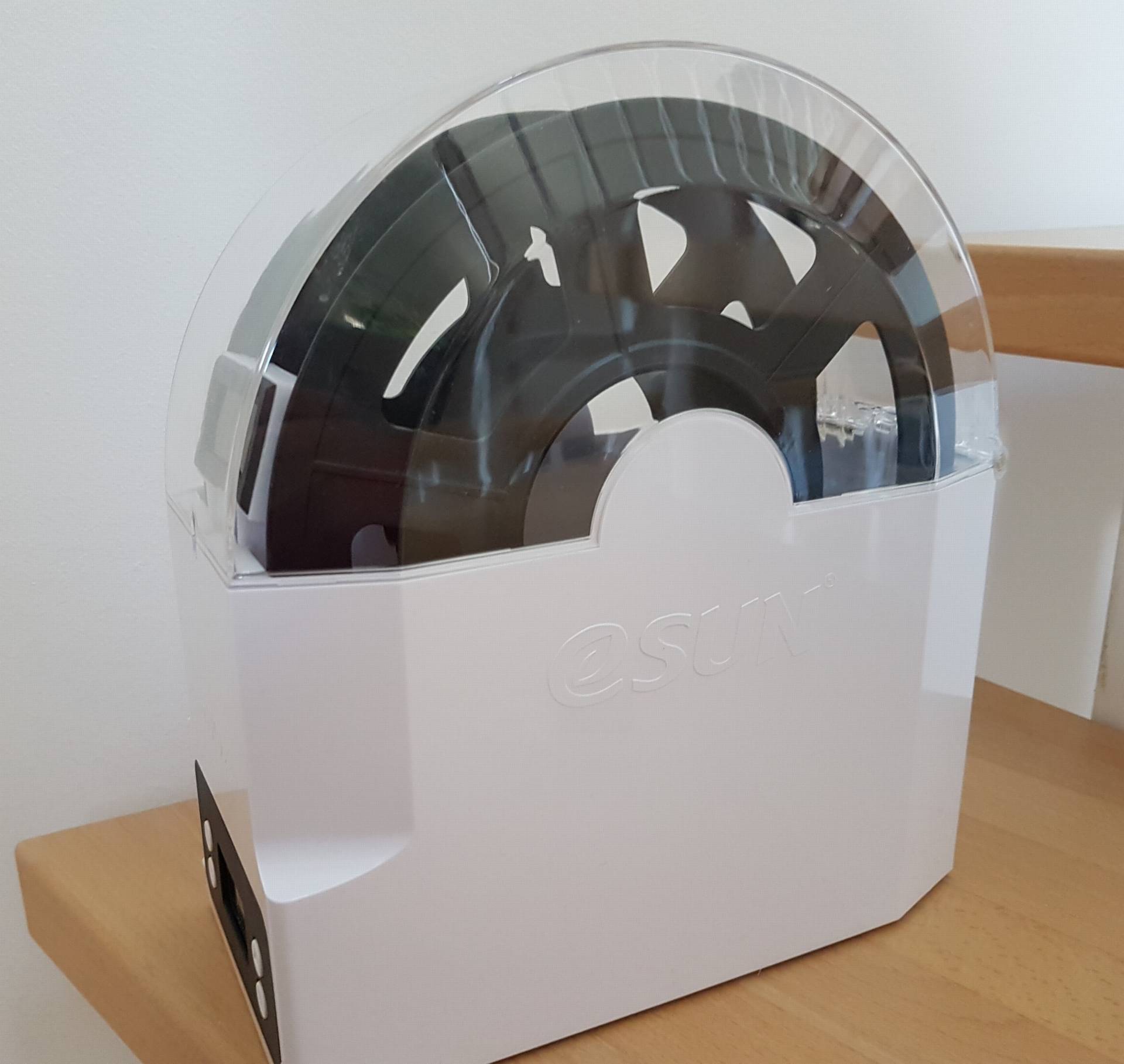

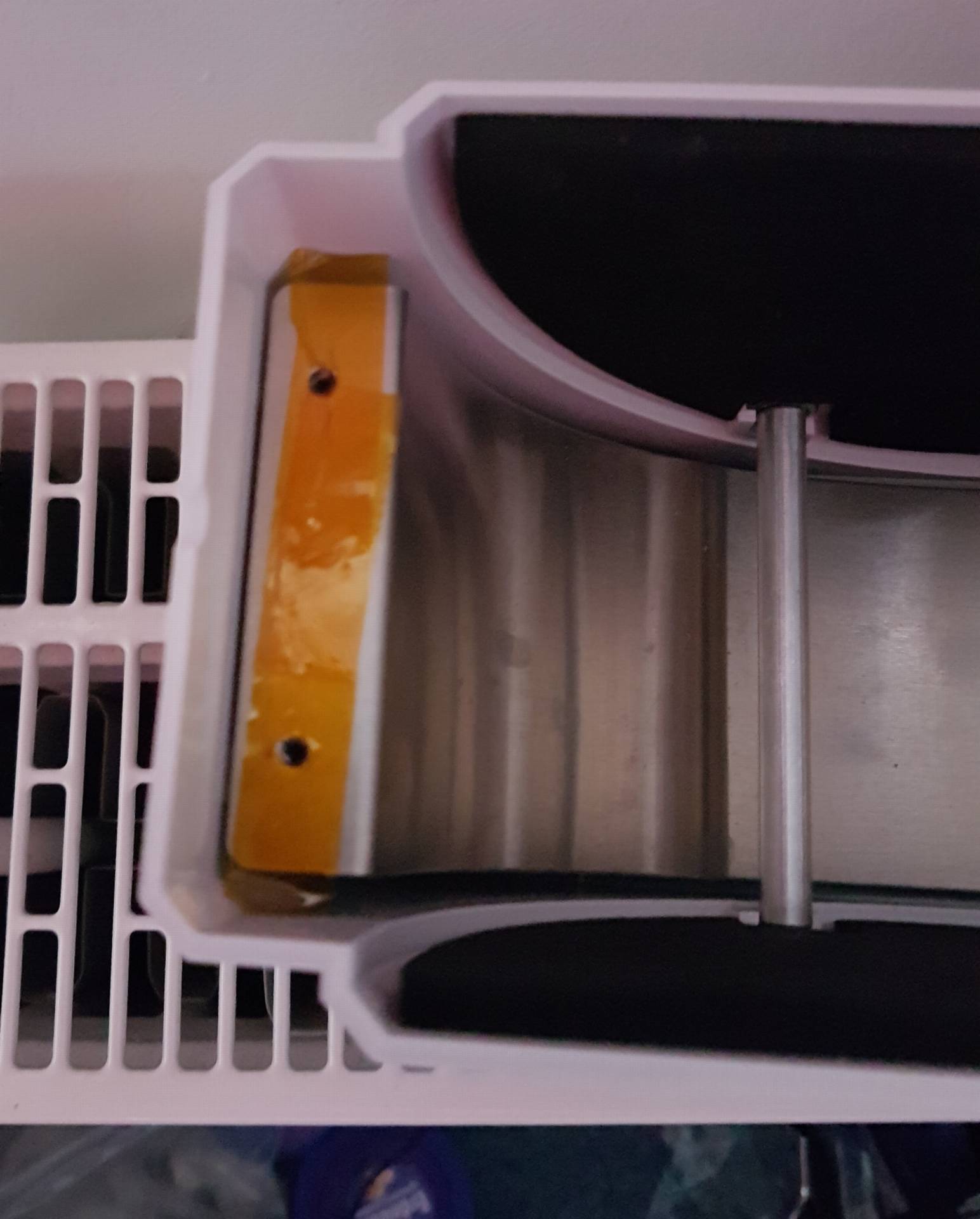

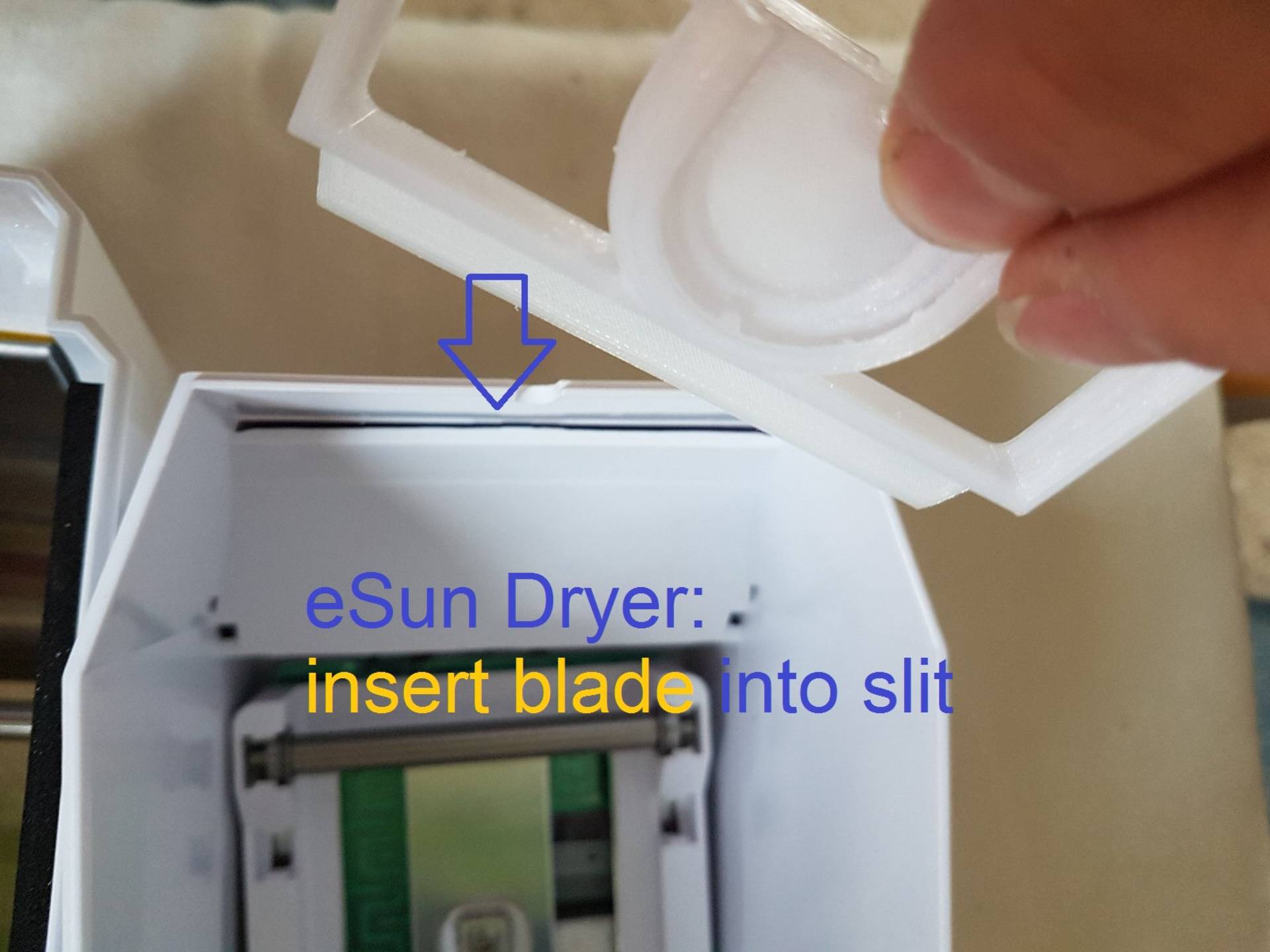

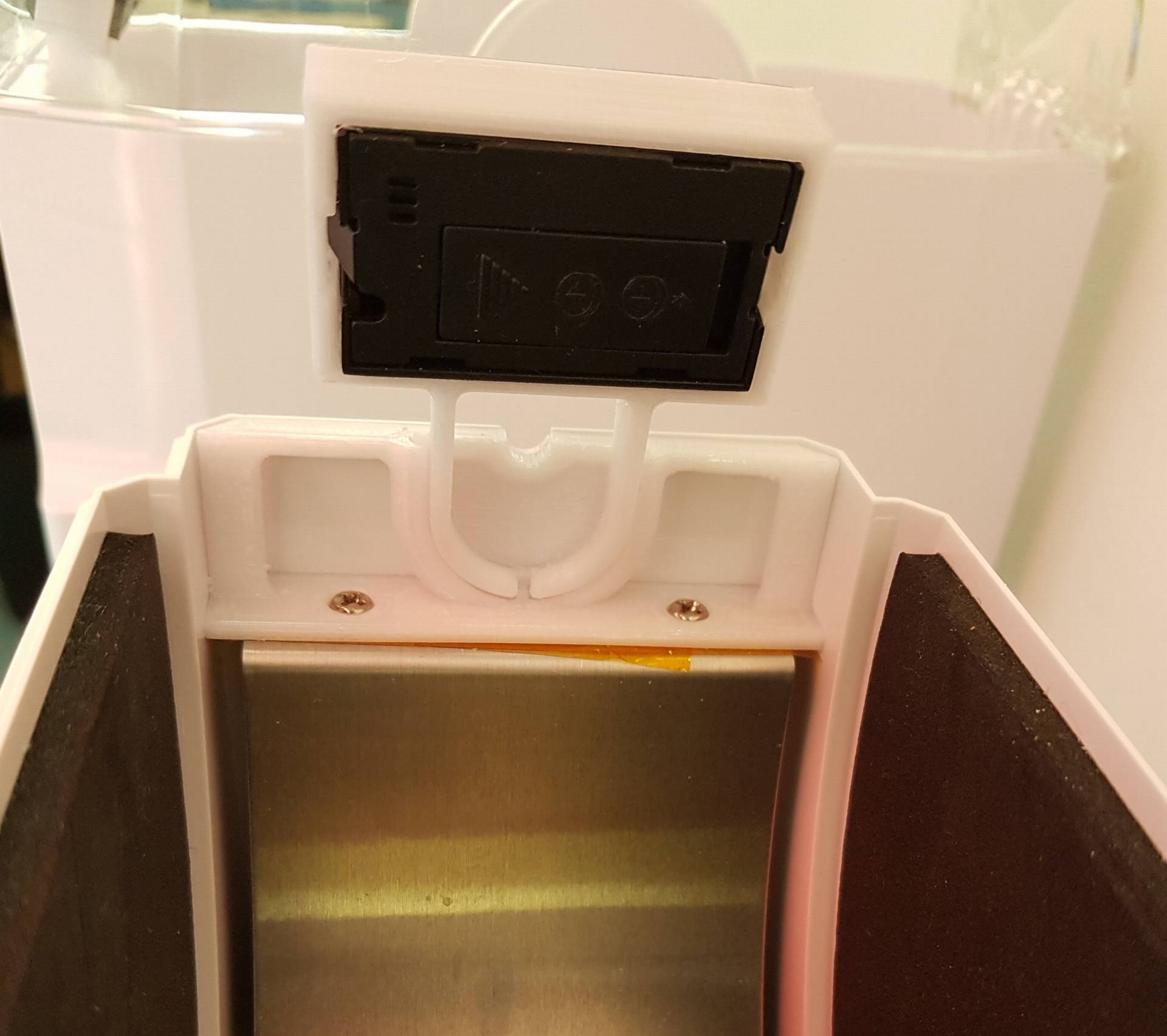

Đế gắn Sunlu được cố định bằng các ốc vít của bộ phận kim loại làm nóng (có thêm một dải băng Kapton để cách nhiệt một chút (mặc dù PET(G) cũng có thể hoạt động tốt mà không cần)). Máy sấy eSun (eBox) không có các ốc vít như vậy, nhưng có một khe mỏng có thể dùng để chèn một "lưỡi dao".

Giá đỡ đồng hồ được nghiêng vài độ để dễ dàng mở nắp. Và cánh tay để gắn nó vào đế gắn có một khoảng trống ở dưới đủ rộng cho sợi nhựa đi qua. Như vậy, đồng hồ đo độ ẩm có thể được gắn hoặc tháo ra bất cứ lúc nào, ngay cả trong quá trình in. Điều này đặc biệt hữu ích cho phiên bản eBox, vì không gian hạn chế dưới nắp tròn, các cuộn sợi nhựa đầy có thể không cho phép gắn đồng hồ ngay lập tức.

Tất cả các bộ phận có thể được in mà không cần hỗ trợ. Ngoại trừ đế gắn Sunlu, chỉ cần đặt các mô hình nằm phẳng. Đế gắn Sunlu tôi đã in đứng - ngay cả không cần hỗ trợ (mặc dù cần một chút bridging, nhưng không thành vấn đề).

Như đã đề cập ở trên, đồng hồ đo độ ẩm có sẵn từ nhiều nguồn, nếu bạn chưa tìm thấy, đây là một ví dụ https://www.amazon.de/Vaikby-raumthermometer-zimmerthermometer-luftfeuchtigkeitsmesser-Gew%C3%A4chshausautos/dp/B09WDVSLZ4/?content-id=amzn1.sym.0bf9ab1e-db90-4058-8c91-2e3e5b4712b7

Thiết kế này cũng có thể được tìm thấy trên Thingiverse: https://www.thingiverse.com/thing:5502676

Cập nhật nhỏ (2022-09-16): Nếu Sunlu S1 hoạt động ở nhiệt độ tối đa trong thời gian dài (tôi sử dụng thiết lập này để sấy túi silica của mình), ngay cả PETG gắn trực tiếp vào kim loại nóng cũng sẽ hơi mềm và mặt trước có thể không còn đứng thẳng hoàn hảo nữa - nó hơi cong ở dưới. Cho đến nay giá đỡ vẫn hoạt động tốt, nhưng tôi không thích sự suy giảm nhỏ này. Là một giải pháp tiềm năng, tôi đã thêm một vài bộ ổn định nhỏ ở bên cạnh (v2) để giúp giữ cho tấm đế đứng thẳng. Tôi sẽ cập nhật nếu giải pháp này hoạt động tốt về lâu dài.

Trong khi đó, tôi đã in đế gắn cho máy sấy Sunlu bằng ASA, chịu nhiệt tốt hơn PETG. ABS có lẽ cũng ổn - tôi chưa thử. Nhưng tôi không khuyên dùng PLA (trừ khi bạn có phiên bản đặc biệt "chịu nhiệt cao") và cũng không thực sự dùng PETG cho đế gắn trực tiếp vào tấm kim loại nóng. Đối với giá đỡ và tất cả các bộ phận cho eSun eBox, PETG đều hoàn toàn ổn vì không có kết nối với kim loại nóng.

Một bản cập nhật nhỏ nữa (2022-09-28) cho đế gắn Sunlu S1. Tôi đã tìm thấy thứ tốt hơn nhiều để che chắn đế khỏi nhiệt từ kim loại so với chỉ băng Kapton mỏng: silicone. Tôi đã cắt một miếng nhỏ từ tấm silicone (thực ra gấp nó lại để có hai lớp) và đặt nó bên dưới đế gắn. Và kết quả là đế không còn bị mềm nữa ngay cả ở chế độ nhiệt độ cao. Để bù đắp cho độ dày của tấm silicone, tôi đã nâng đáy lên 1mm. Đừng lo, các ốc vít vẫn đủ dài. Tôi đã sử dụng một miếng lót nướng silicone, nhưng bất kỳ tấm lót chịu nhiệt nào cũng được, có lẽ cả vật liệu khác có giá trị dẫn nhiệt thấp như nút bần.

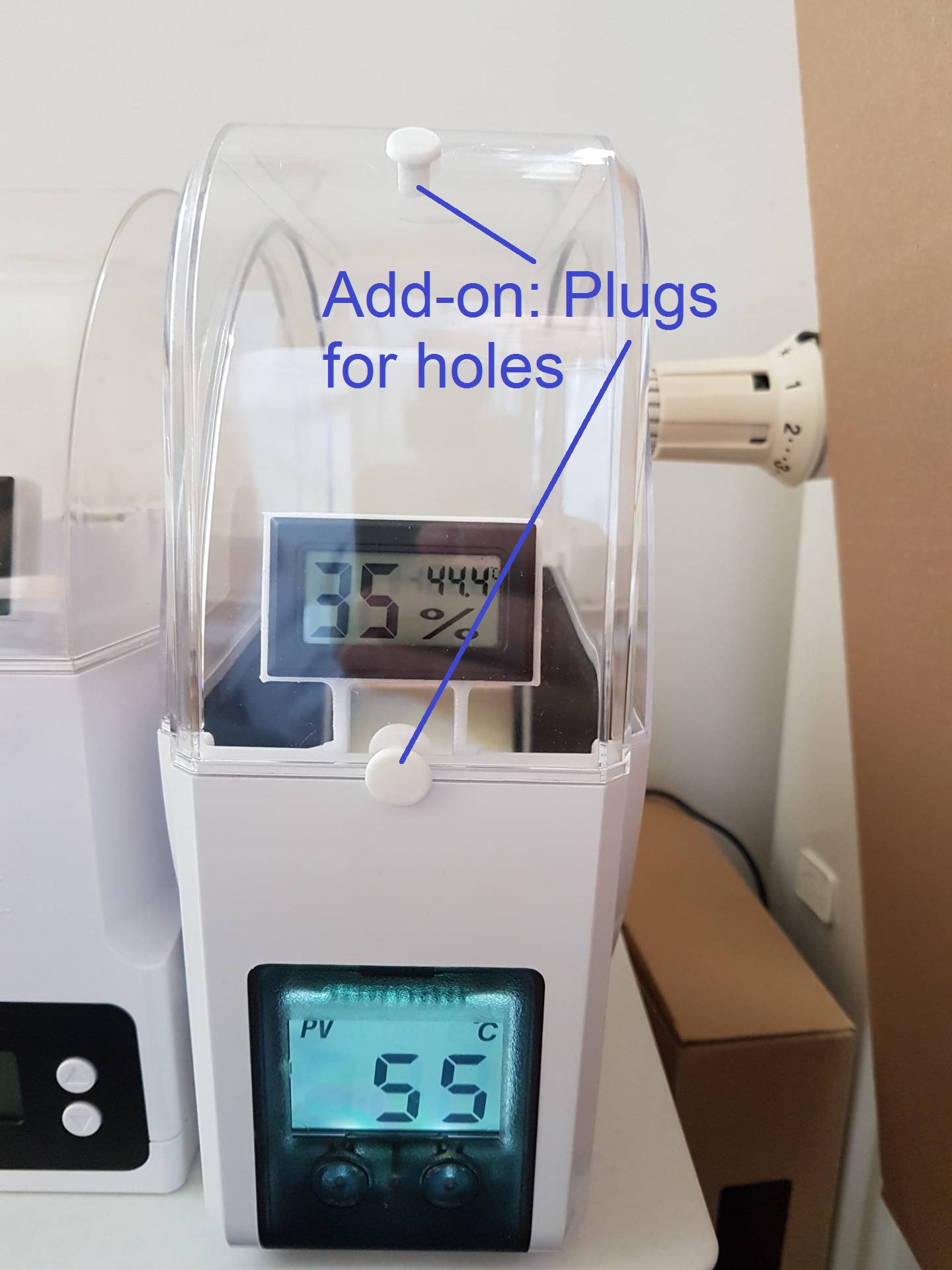

Cập nhật 2022-10-07: Đã thêm một số nút nhỏ (tampion) để đóng lỗ không sử dụng (hoặc cả hai nếu bạn chỉ sấy túi Silica). Chúng nên được in bằng TPU (hoặc vật liệu dẻo khác) để có độ vừa vặn hoàn hảo (mặc dù PLA hoặc PETG có lẽ cũng sẽ hoạt động). Nắp của các nút có hai kích cỡ: 10mm và 12mm. Cá nhân tôi sử dụng phiên bản 12mm cho lỗ dưới (và lớn hơn) và chốt 10mm cho lỗ trên (xem hình). Chốt hình cái gai cho lỗ dưới cần hỗ trợ nếu in một mảnh - nếu không, bạn có thể in từng phần 1 và phần 2 riêng biệt rồi dán chúng lại với nhau.

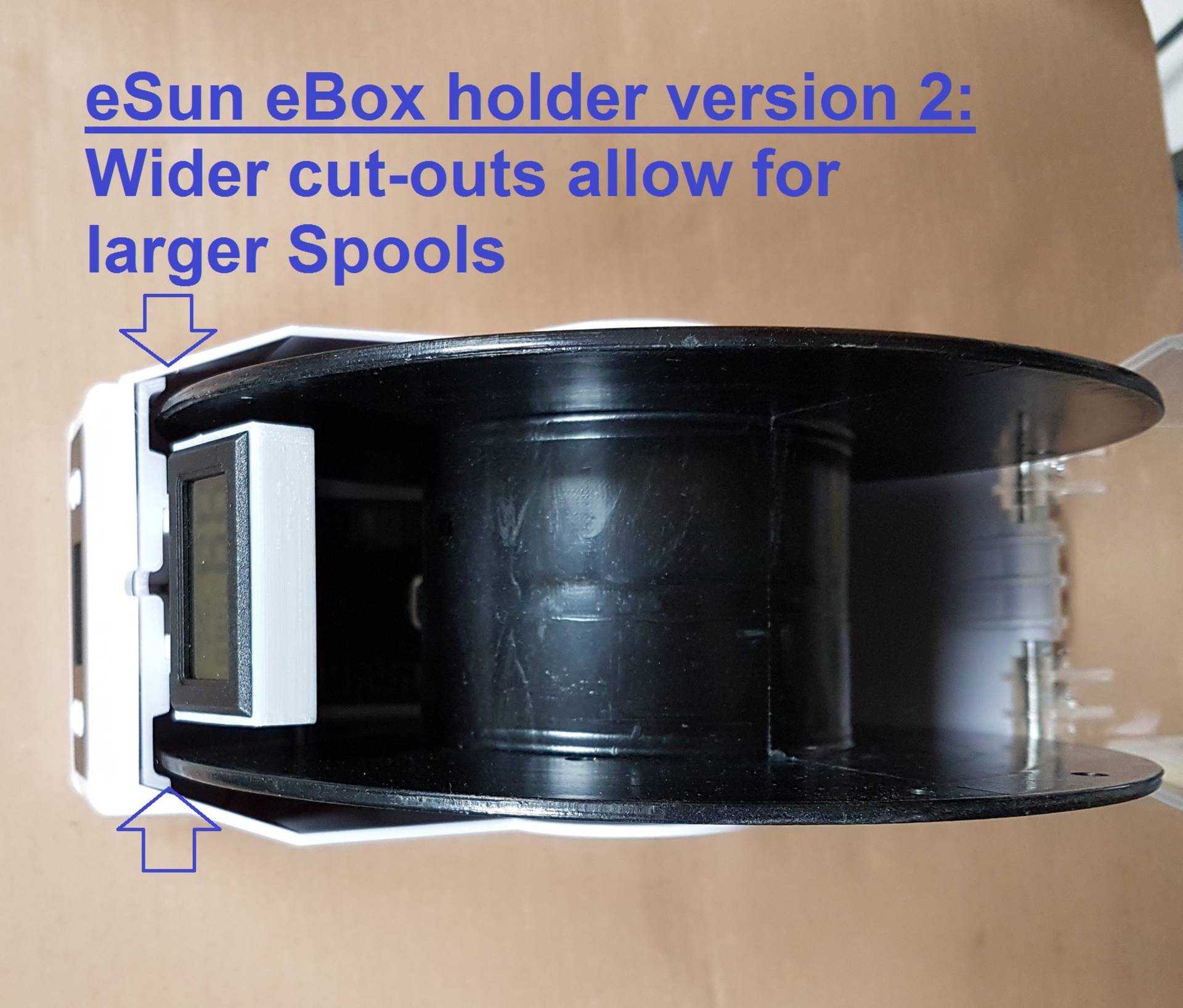

Cập nhật 2023-01-03: Đã thêm phiên bản đế gắn eBox có các rãnh cắt ở thanh trên để cho phép cuộn sợi lớn hơn một chút. Không hẳn là cải thiện về độ ổn định nhưng hy vọng sẽ cho phép nhiều thương hiệu sợi hơn.

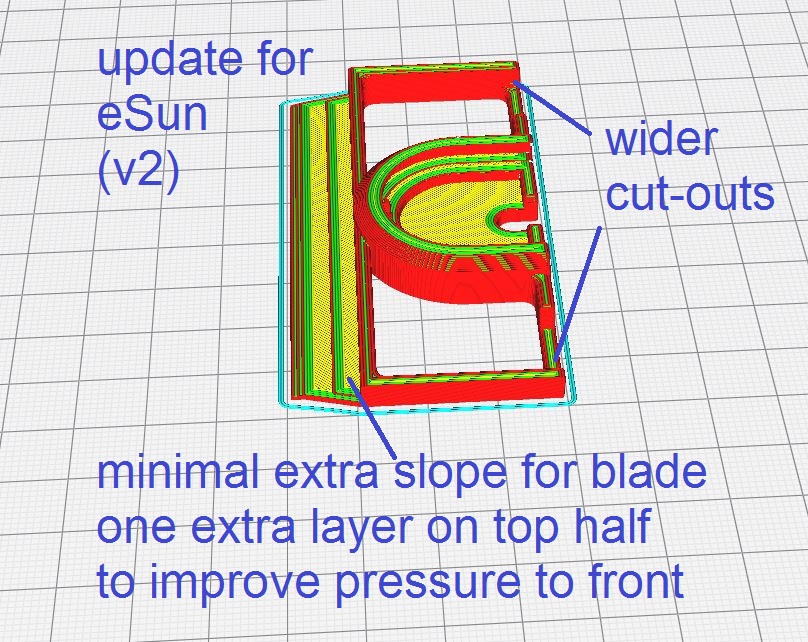

Cập nhật 2023-02-02: Một bản cập nhật rất nhỏ nữa cho đế gắn eBox vì tôi thấy có những cuộn sợi lớn hơn nữa gần như bị cọ xát. Tôi đã mở rộng các rãnh cắt một chút (bây giờ đến thành bên) và thêm một độ dốc tối thiểu vào lưỡi dao (kết quả là chỉ thêm một lớp trên nửa trên nếu in với lớp 0.2mm) để tăng nhẹ áp lực lên mặt trước.

Cập nhật 2023-03-04: Đã thêm giá đỡ đồng hồ (hình chữ nhật) cho Sunlu S1 với chân dài hơn 10mm theo yêu cầu của salut (xem bình luận)

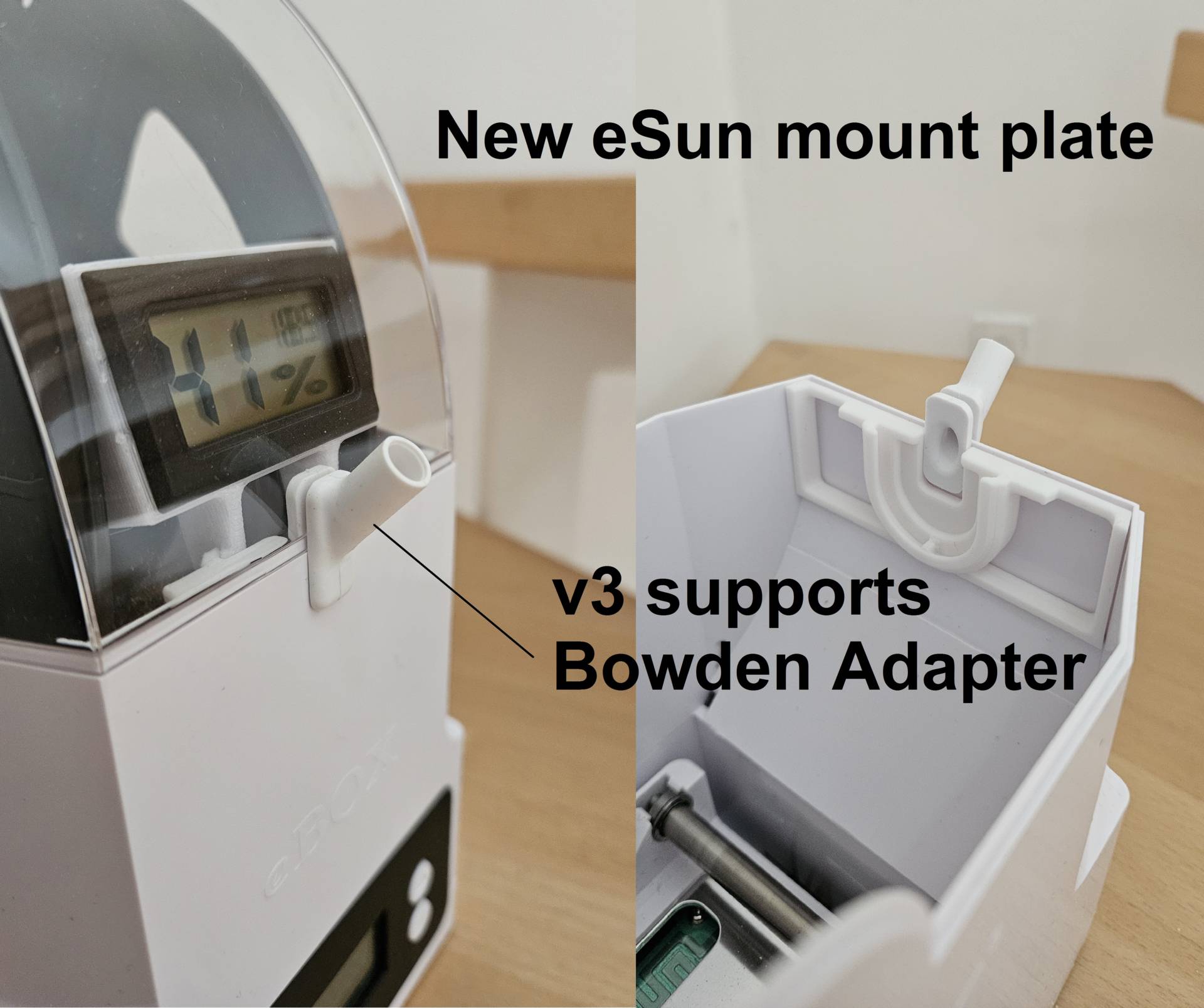

Cập nhật 2024-04-19: Đã thêm v3 của đế gắn cho eBox với các rãnh cắt để sử dụng với Bộ chuyển đổi Bowden (xem bình luận)
