Vỏ Mica Mở Cho Quartz64 Model A - Pine64

Đây là bản sao y nguyên của bản gốc do User:CounterPillow tạo ra (thông tin bên dưới cũng được lấy từ https://wiki.pine64.org/wiki/Model_A_Acrylic_Open_Enclosure )

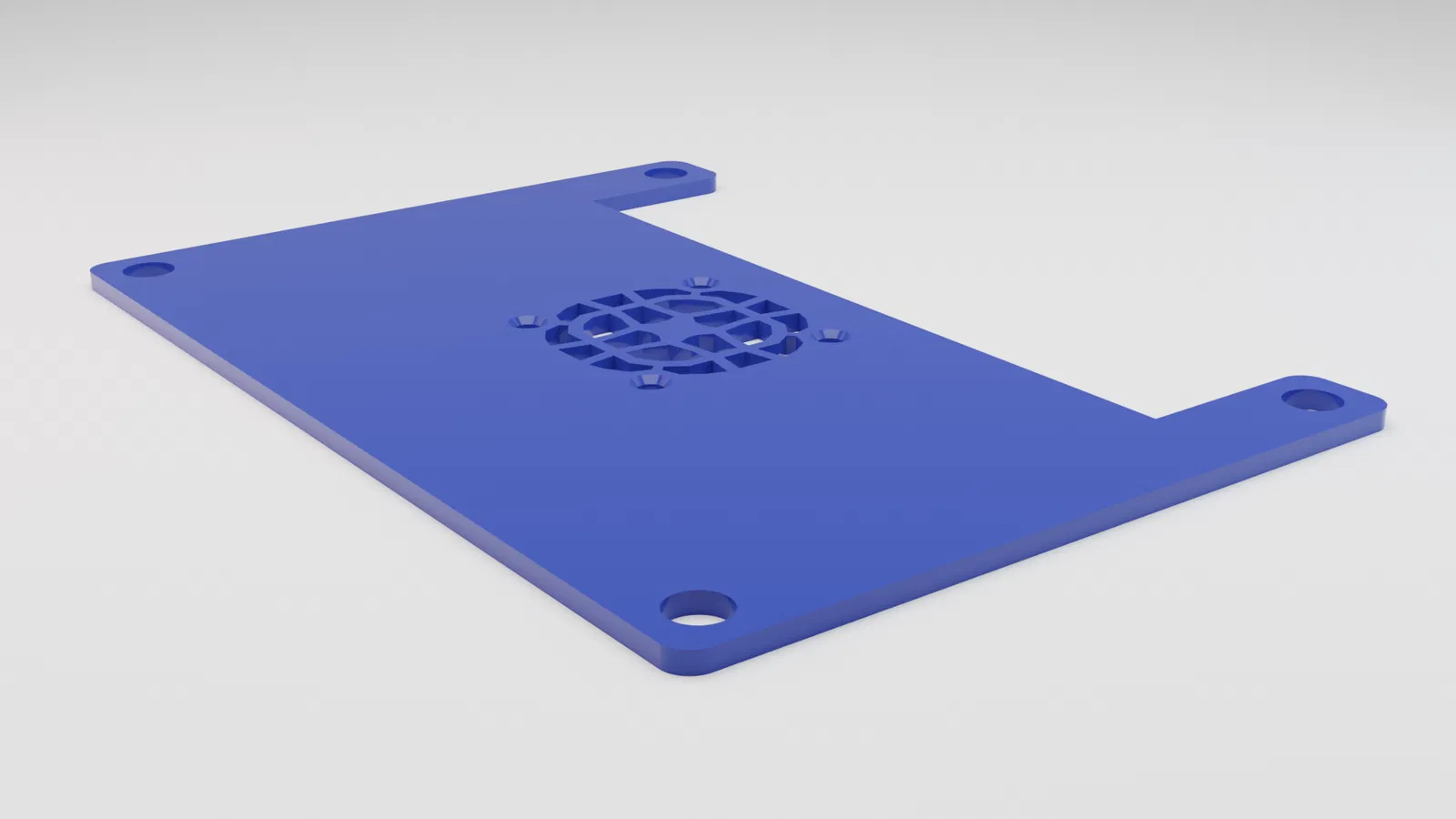

User:CounterPillow đã tạo ra một phiên bản tấm che mặt trên bằng acrylic thay thế, cho phép gắn quạt kích thước 40mmx40mmx10mm, cũng như lắp card PCIe khi vỏ case đã được lắp ráp. Các tệp STL và STEP có sẵn miễn phí, được cấp phép CC-BY 4.0.

Quạt được gắn vào tấm che bằng vít tự khai thác thường đi kèm với quạt máy tính; đặt quạt ở mặt dưới của tấm che, và vặn vít tự khai thác từ mặt trên. Bạn có thể cho quạt thổi không khí ra ngoài qua phía trên, hoặc thổi vào tản nhiệt của SoC. Cấu hình sau có vẻ hoạt động tốt hơn, nhưng chưa có số đo chính xác.

Vật liệu in được khuyến nghị là PETG vì độ cứng vững của nó. Tuy nhiên, PLA cũng có thể hoạt động tốt và dễ in hơn. Vòi phun 0.6mm đã được sử dụng để in thử, nhưng bất kỳ vòi phun nào cũng sẽ hoạt động. Tùy thuộc vào chiều cao lớp bạn chọn, bản in của bạn có thể dày hơn hoặc mỏng hơn một chút; tuy nhiên điều này không thành vấn đề. Nên bật tùy chọn nâng cao "Detect Thin Walls" (Phát hiện tường mỏng) trong slic3r để có kết quả g-code sạch hơn xung quanh các lỗ quạt.
