Giá đỡ Camera Raspberry Pi cho Camera 5MP có đèn

Tôi đã chỉnh sửa giá đỡ trục Z của Ender 3 v2 với vỏ máy ảnh Mini Kossel để cho phép gắn camera độ phân giải cao có đèn trên trục X của động cơ trục Z trên Ender 3 v2.

Chỉ có mô hình Camera Back được thay đổi, bạn có thể tìm thấy nó trên tinkercad tại đây - https://www.tinkercad.com/things/fVf4YspbTTK-pi-camera-back/edit

Những người tạo ra bản gốc đã nói điều này:

Vỏ Camera

https://www.thingiverse.com/thing:434600

Vỏ và giá đỡ này dành cho phiên bản thay thế của Bộ Camera Raspberry Pi.

Điểm khác biệt chính cho mô-đun camera này là hỗ trợ ống kính có thể thay đổi và ống kính IR tùy chọn.

Đối với vỏ, nó có hai phiên bản. Một là chỉ dành cho mô-đun camera.

Một là dành cho mô-đun camera có IR hoặc đèn LED 1W.

Đối với giá đỡ. Tôi thiết kế hai phiên bản. Một là gắn camera lên chân máy tiêu chuẩn (đai ốc 1/4 inch). Một là gắn trên thanh nhôm 2020 hoặc 1515.

Để biết thêm thông tin về mô-đun camera này, vui lòng xem tại đây: http://www.mini-kossel.com/Electronics/pi-camera-module http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=181501216262 http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=181501237185

Hướng dẫn

Đối với vỏ camera.

4x vít M3x16mm

4x đai ốc M3

Đối với Giá đỡ Tripod

1x đai ốc 1/4 inch

Đối với Giá đỡ thanh nhôm

2x Đai ốc M3

2x vít M3x10mm

Đối với cánh tay sử dụng vít M3 x8mm và đai ốc M3

Cánh tay gắn

https://www.thingiverse.com/thing:3294512

Lấy cảm hứng từ giá đỡ máy ảnh được thiết kế bởi Modmike (https://www.thingiverse.com/thing:2886101) mà tôi đã in nhưng không vừa, tôi quyết định vẽ phiên bản của riêng mình. Nó hơi cồng kềnh hơn (cái giá đỡ), và vỏ máy ảnh sẽ dễ dàng vừa với camera Raspberry Pi V2.1. Không cần bất kỳ hỗ trợ hoặc đế lót nào.

Yêu cầu một vài bu lông lục giác M3 x 15mm

Giá đỡ máy ảnh:

In úp ngược để phần phẳng áp vào mã QR hướng lên

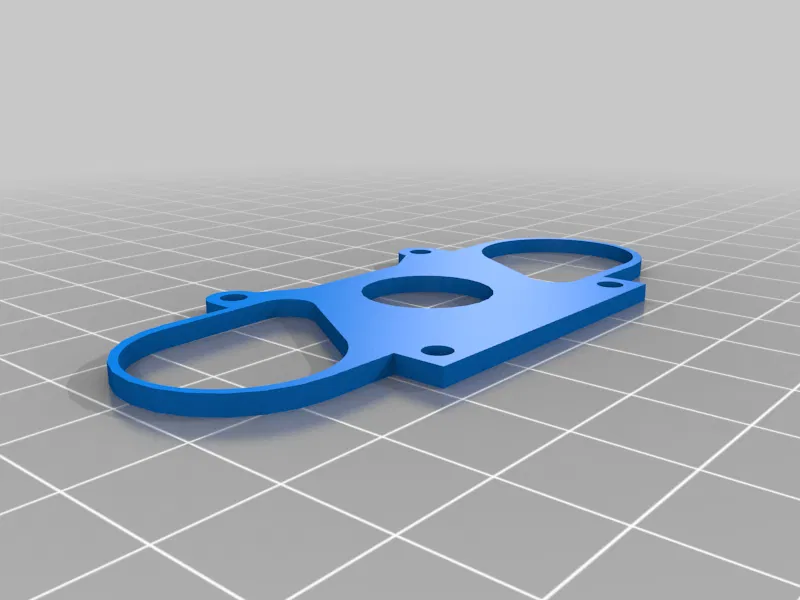

Mặt sau máy ảnh:

In phẳng mặt này xuống

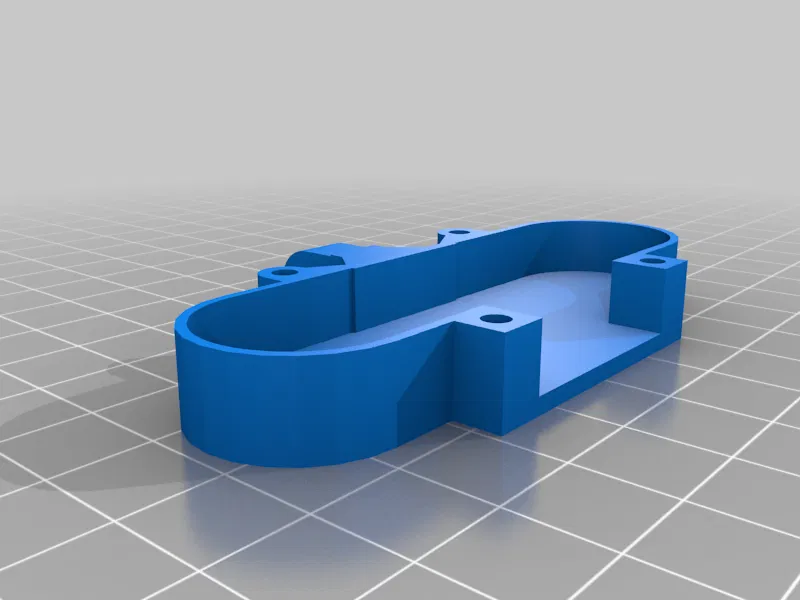

Mặt trước máy ảnh:

In phẳng mặt này xuống
