Giá đỡ trần cho cáp Ethernet & Cáp quang (parametric)

Tác giả bosr

Lượt tải: 34
Lượt thích: 9
Lượt coi: 316
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 7 file · 334,4 KB· 334,4 KB

File 7 334,4 KB

ceiling_network_cables_support_-_1_OM3_1_CAT6a_ethernet_1765770052.stlSTL · 17,3 KB
ceiling_network_cables_support_-_1_OM3_2_CAT6a_ethernet_1765770053.stlSTL · 22 KB
ceiling_network_cables_support_-_1_OM3_3_CAT6a_ethernet_1765770054.stlSTL · 25,7 KB
ceiling_network_cables_support_-_1_OM3_4_CAT6a_ethernet_1765770055.stlSTL · 29,8 KB
support_plafond_-_cables_reseau_-_capuchon_1765770055.stlSTL · 2,2 KB
support_plafond_-_cables_reseau_-_cercle_1765770056.stlSTL · 176,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #106707
Danh mục: DIY
Ngày đăng: 15/12/2025
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự

Mô tả

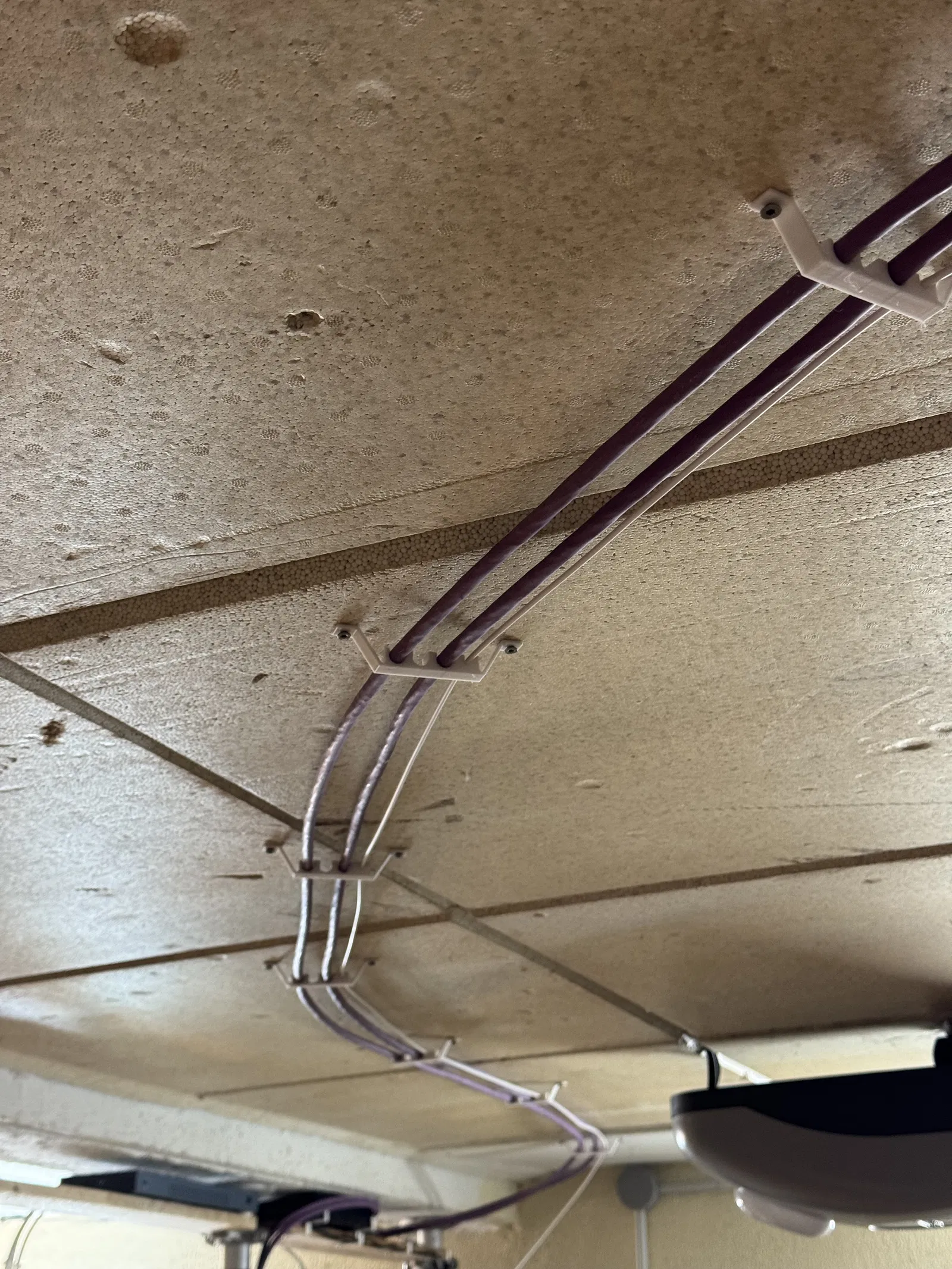

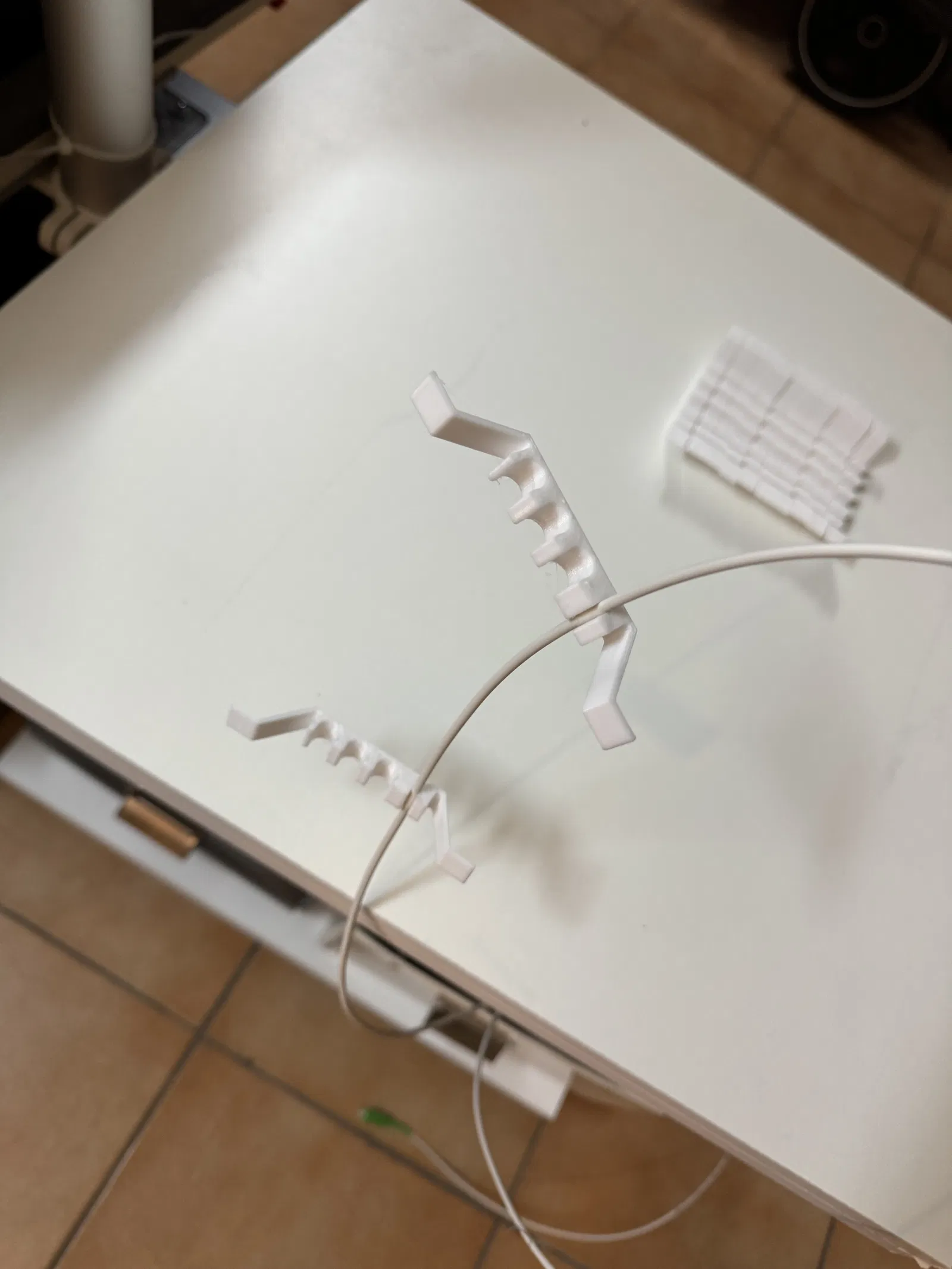

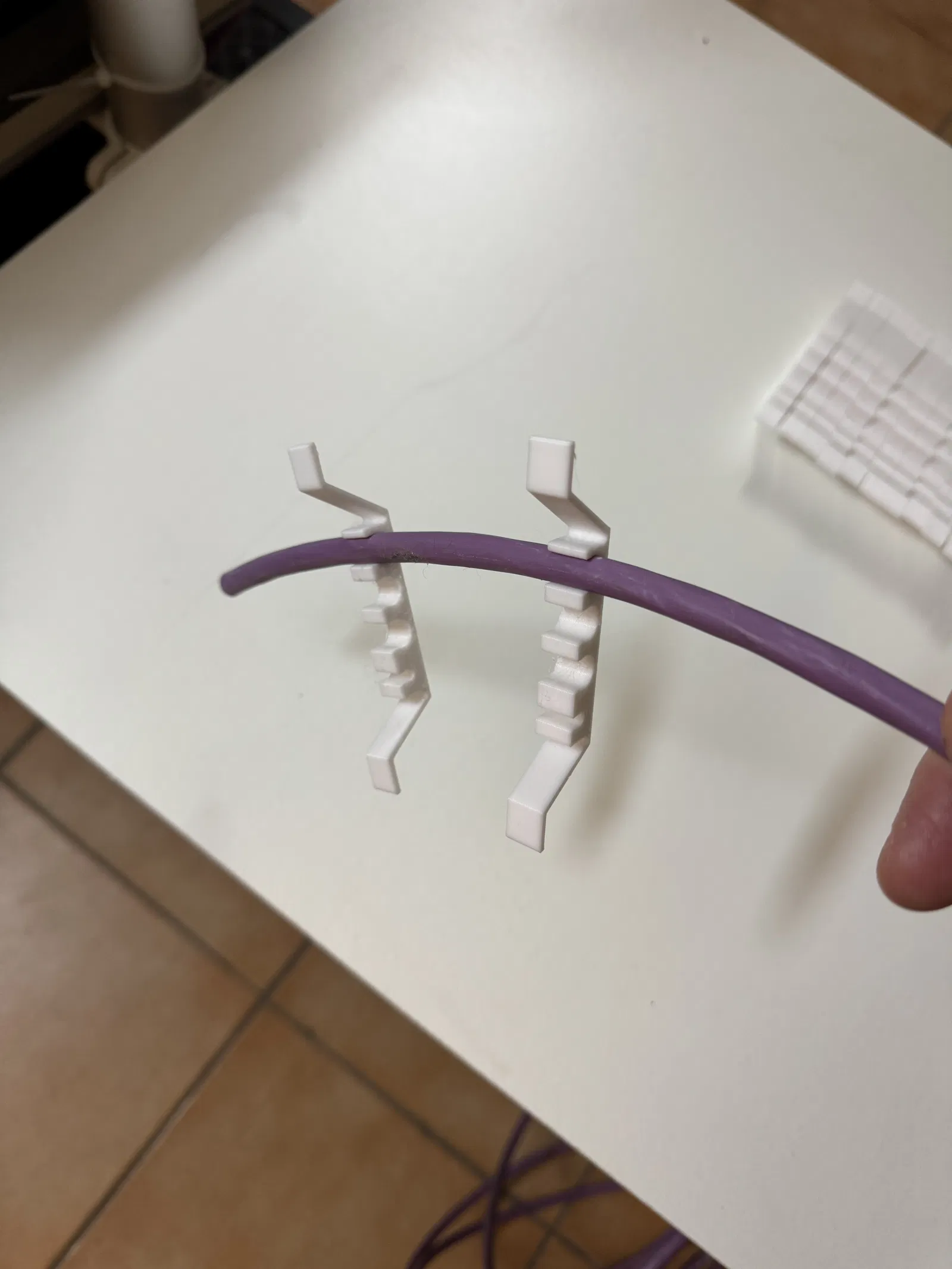

Chào bạn! Mô hình này hỗ trợ 1 khe cắm cáp quang OM3, và một hoặc nhiều cáp ethernet CAT6a.

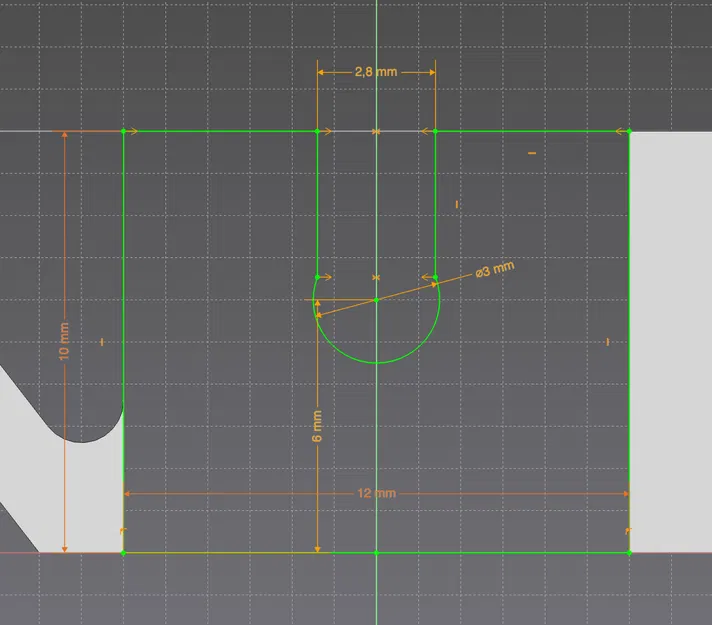

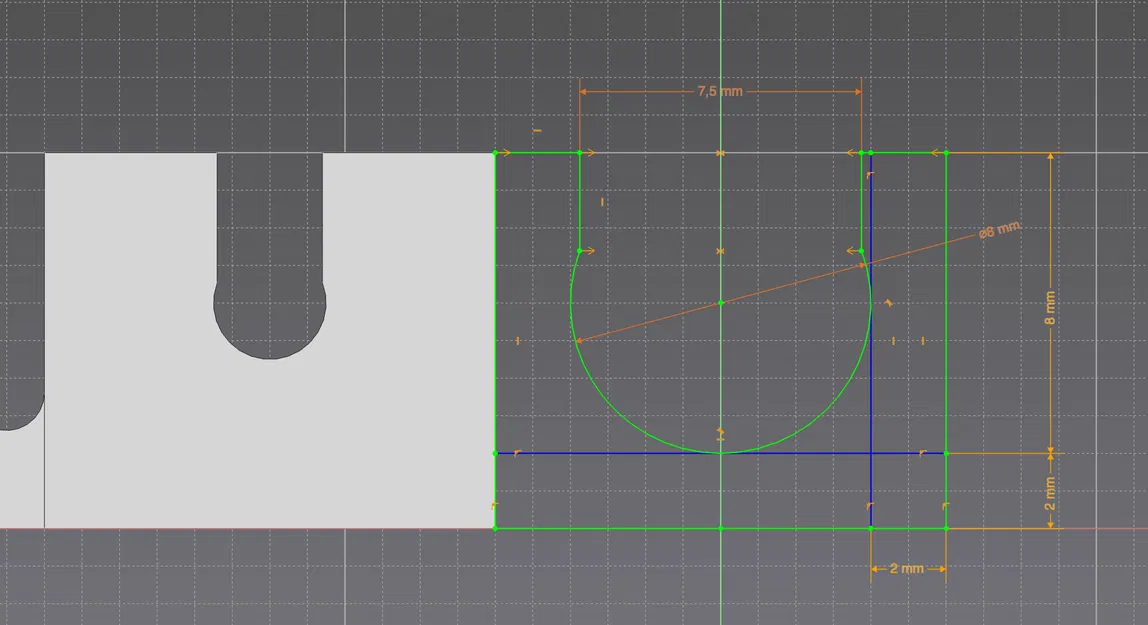

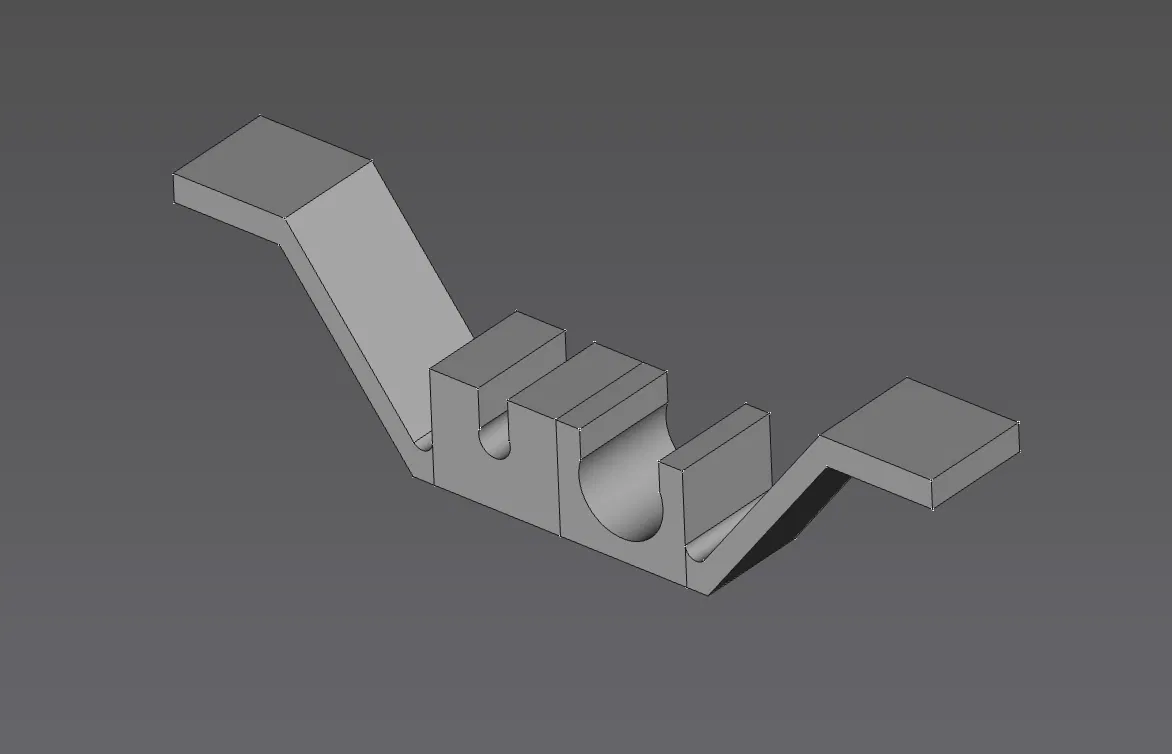

Bạn có thể dùng bảng tính (tham số) của mô hình FreeCAD để thay đổi số lượng module ethernet, và hầu hết các kích thước. Nếu có nhu cầu, tôi cũng có thể thêm khả năng điều chỉnh số lượng module quang.

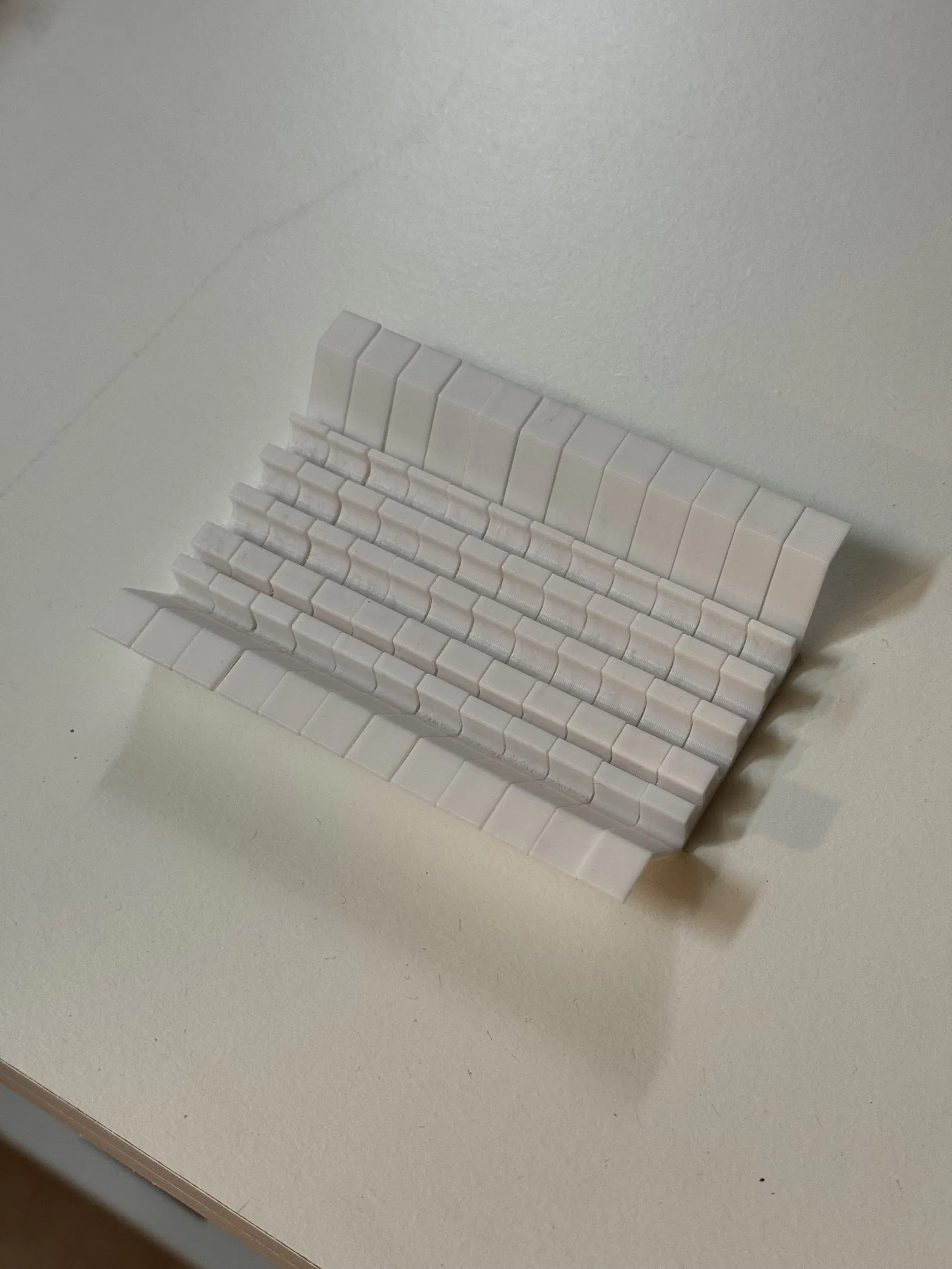

Mô hình in theo chiều ngang, không cần hỗ trợ. Vì tôi còn khá mới với in 3D, tôi không thêm lỗ vít vì tôi không thích cách chúng trông khi in ngang.

Cập nhật:

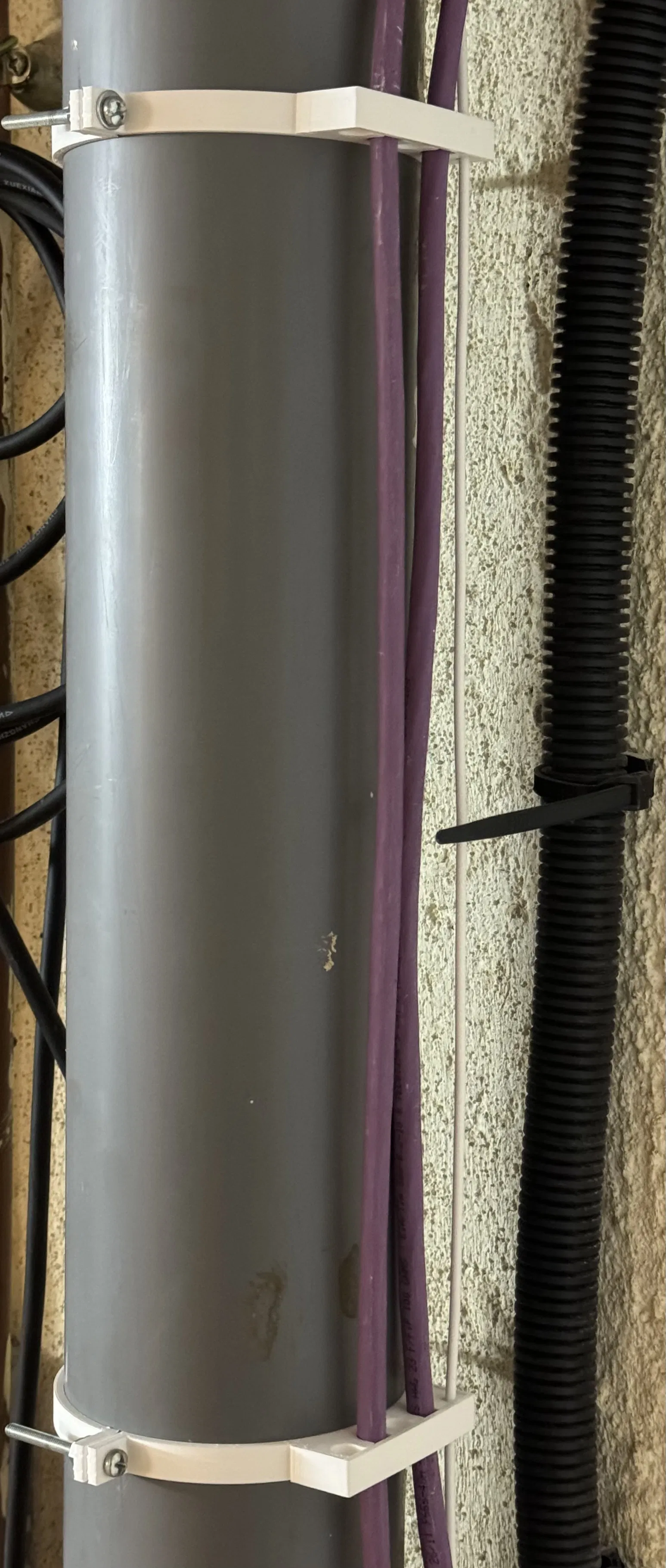

Bạn có thể chỉnh sửa mô hình để ví dụ, giữ cáp trên một ống lớn, như trong ảnh và STL bổ sung.
