Nắp che nguồn điện 12v 30a với kết nối an toàn

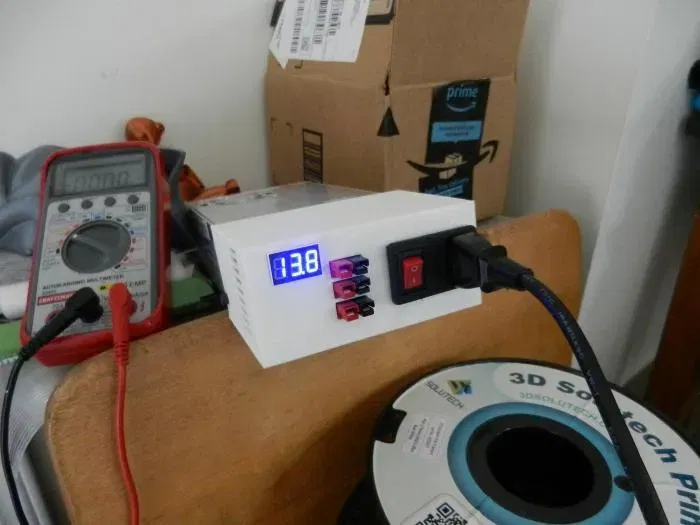

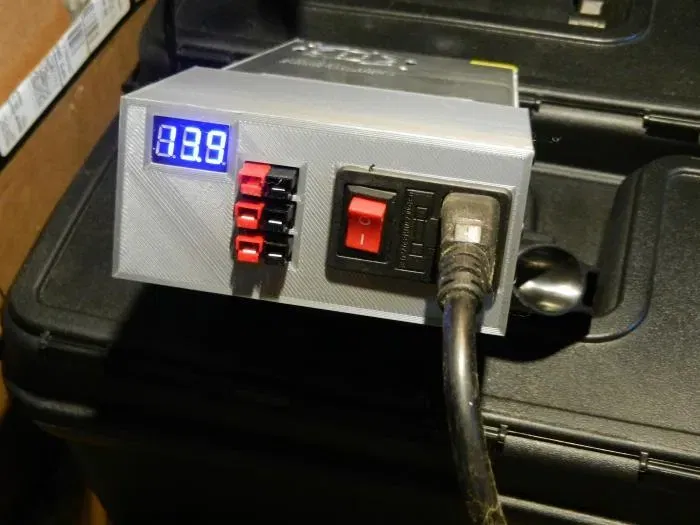

Tôi có một vài bộ nguồn 12v 30a trần xung quanh mà rẻ và hoạt động tốt nhưng có một dải đầu nối gần như không được bảo vệ cho các kết nối 120v và 12v. Tôi đã làm một nắp cho đầu nối của bộ nguồn bao gồm một đầu nối AC có cầu chì và công tắc, một đồng hồ đo điện áp và 3 kết nối nguồn 12v được làm bằng các đầu nối Anderson Power Pole.

Tôi đã sử dụng mẫu ảo Anderson Power Pole của loughkb: https://www.thingiverse.com/thing:2783449

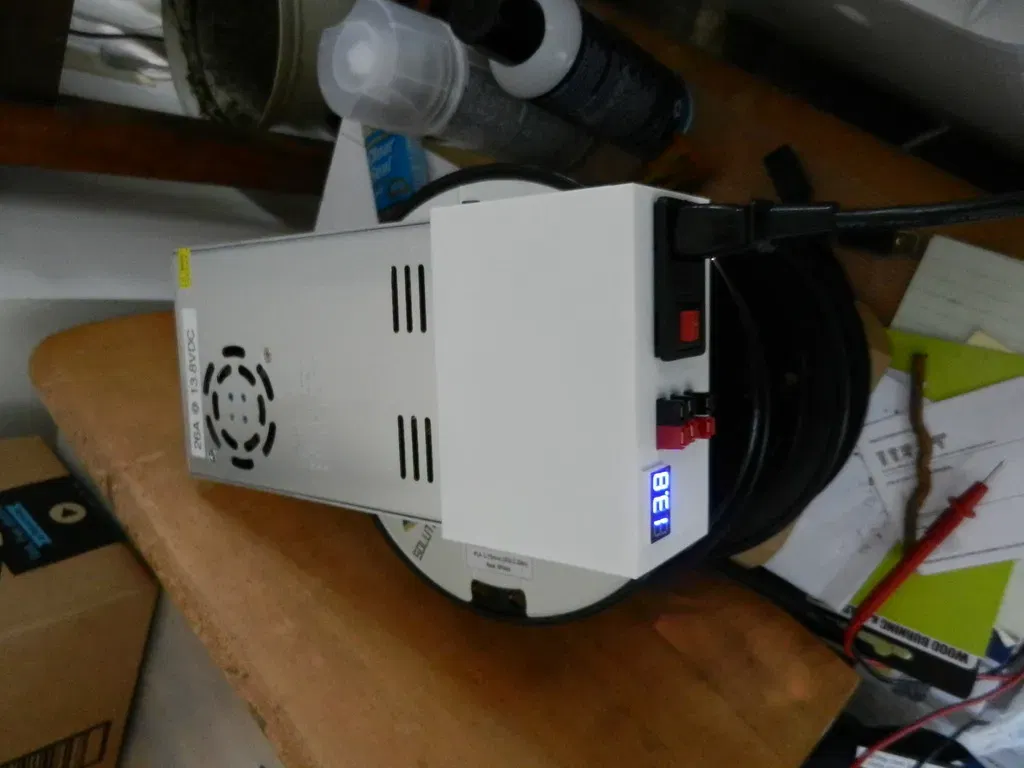

Nắp được giữ chặt bằng 3 vít M3 (2 ở một bên, 1 ở bên kia). Tôi thật may mắn khi cả 3 thiết bị, được mua từ cùng một nhà cung cấp Amazon eTopxizu 12v 30a Dc Universal Regulated Switching Power Supply), có các lỗ được khoan ở cùng một vị trí. https://www.amazon.com/gp/product/B00D7CWSCG

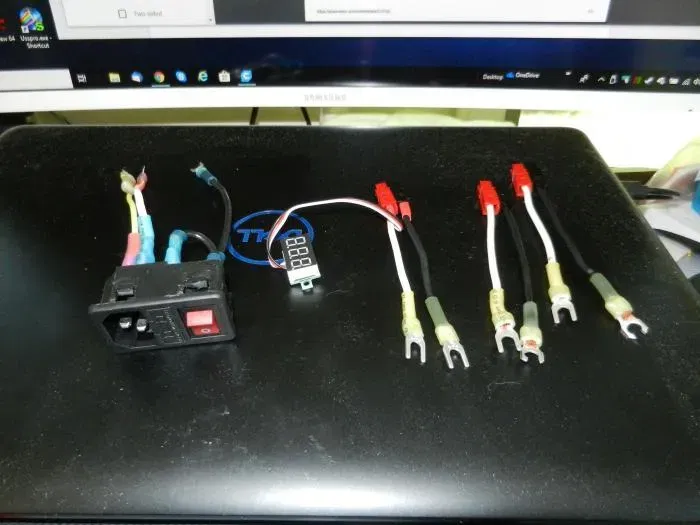

Đầu vào nguồn có cầu chì và công tắc, cũng từ Amazon, là cái này: Ximimark 3 Pcs Sodial(R) Inlet Male Power Socket with Fuse Switch 10A 250V 3 Pin. https://www.amazon.com/gp/product/B07F3YLSVQ Cần cắt gọt một chút các tab gắn để phù hợp với độ dày của mặt trước vỏ.

Đồng hồ đo điện áp, cũng từ Amazon, là cái này: Bayite 3 Wire 0.36" DC 0~30V Digital Voltmeter Gauge Tester Blue LED Display Panel Mount https://www.amazon.com/gp/product/B00YALV0NG

Màn hình được giữ chặt bằng một vài giọt keo cyanoacrylate trên các tab ở mặt sau của mặt trước vỏ.

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Bệ:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2mm

Đổ đầy:

15%

Vật liệu: [

generic PLA ](http://www.amazon.com/s?url=search-alias&field-keywords=generic+PLA&tag=thingiverse09-20)

Ghi chú:

Xoay mô hình để in mặt xuống. Không cần hỗ trợ. Nó có thể được in bằng cách thiết lập thô (Tôi đã sử dụng 0.28 mm cho một bản in) mà không gặp vấn đề gì.

Sau khi in

Hầu hết các thành phần nên được khớp vào vị trí, nhưng có thể sử dụng keo nếu cần cho màn hình và cổng nguồn.

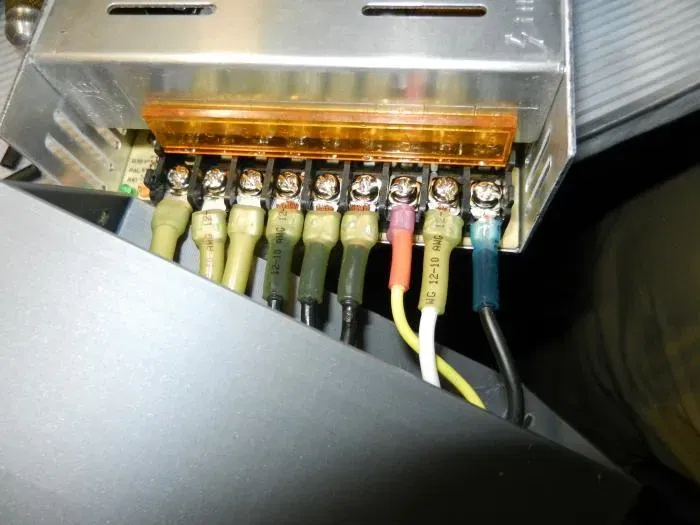

Sử dụng độ dày dây phù hợp cho ứng dụng dự kiến của bạn & bấm hoặc hàn các đầu nối khi cần để đảm bảo kết nối cơ học & điện tốt. Sử dụng co nhiệt hoặc tương đương khi cần để đảm bảo một cấu trúc an toàn.

Chiều dài dây nên đủ dài để thực hiện các kết nối của bạn trước khi cố định vỏ trên nguồn cung cấp. Uốn dây một chút có thể giúp gập phần thừa gọn gàng khi vỏ được đẩy vào nguồn cung cấp.

Cách tôi thiết kế điều này

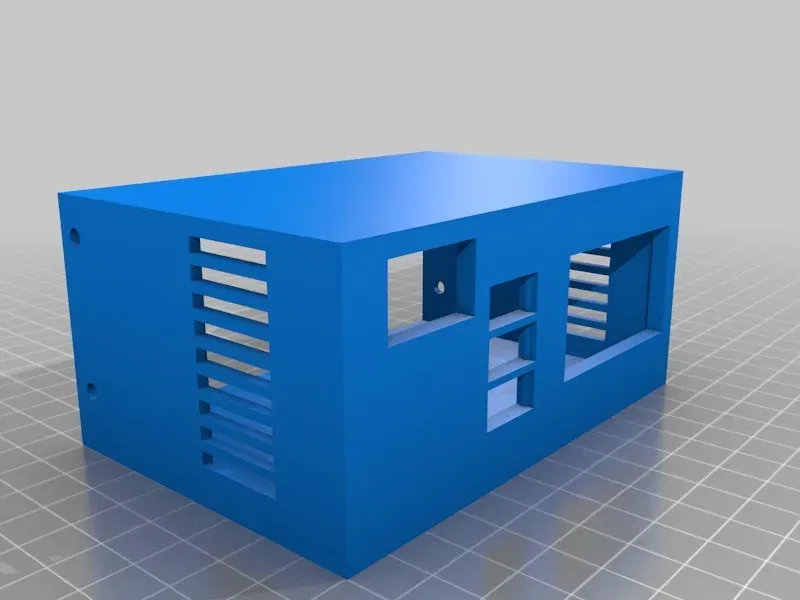

Mô hình được thực hiện trong Tinkercad & có thể được tìm thấy ở đây: https://www.tinkercad.com/things/ezNIfDOuzyn-power-supply-cover

Bạn có thể nhóm lại & chỉnh sửa nếu cần vị trí lỗ gắn khác nhau.
