Vỏ Dưới Raspberry Pi 5 Cho Pineberry HatDrive

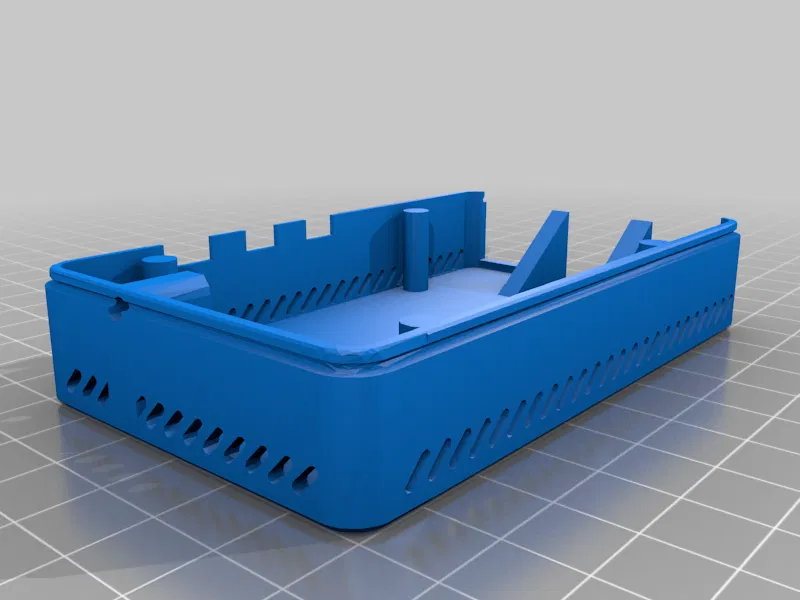

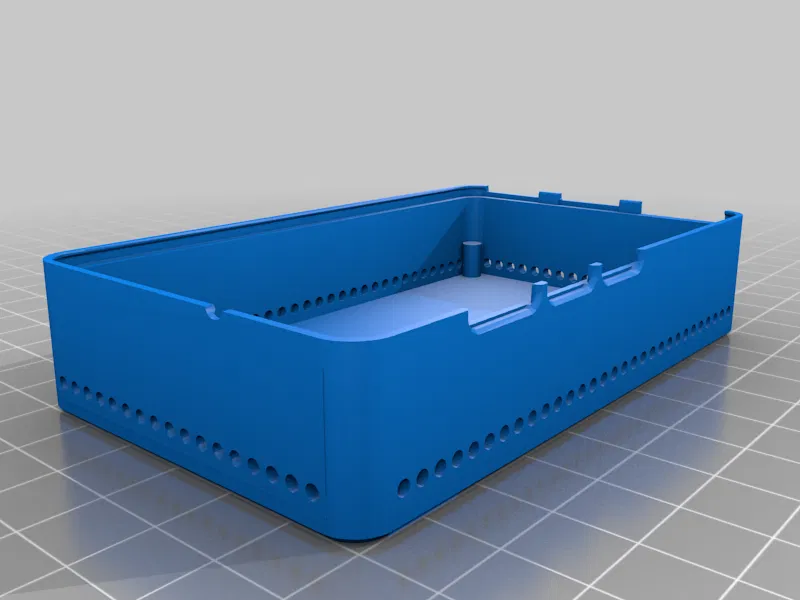

Vỏ dưới cho Raspberry Pi 5 và Pineberry HatDrive, được chế lại từ vật liệu ABS. Thiết kế mỏng, giữ không cần ốc. Có phiên bản khoét lỗ cho GPIO, video và M.2 tản nhiệt.
Mô tả

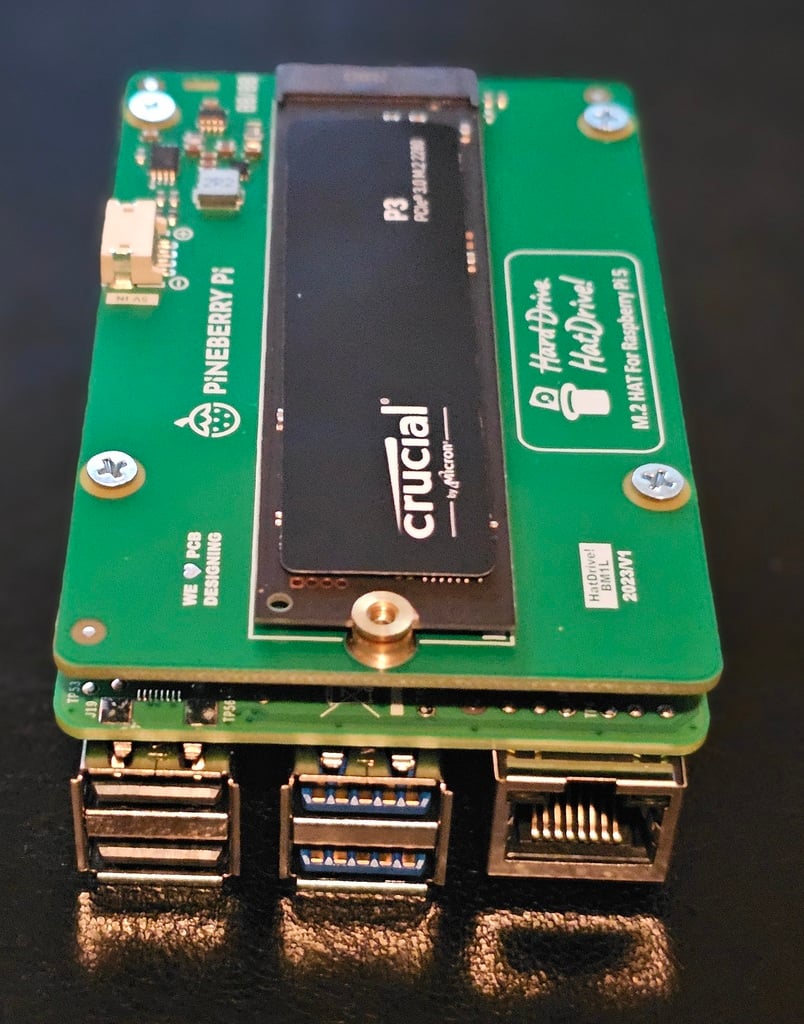

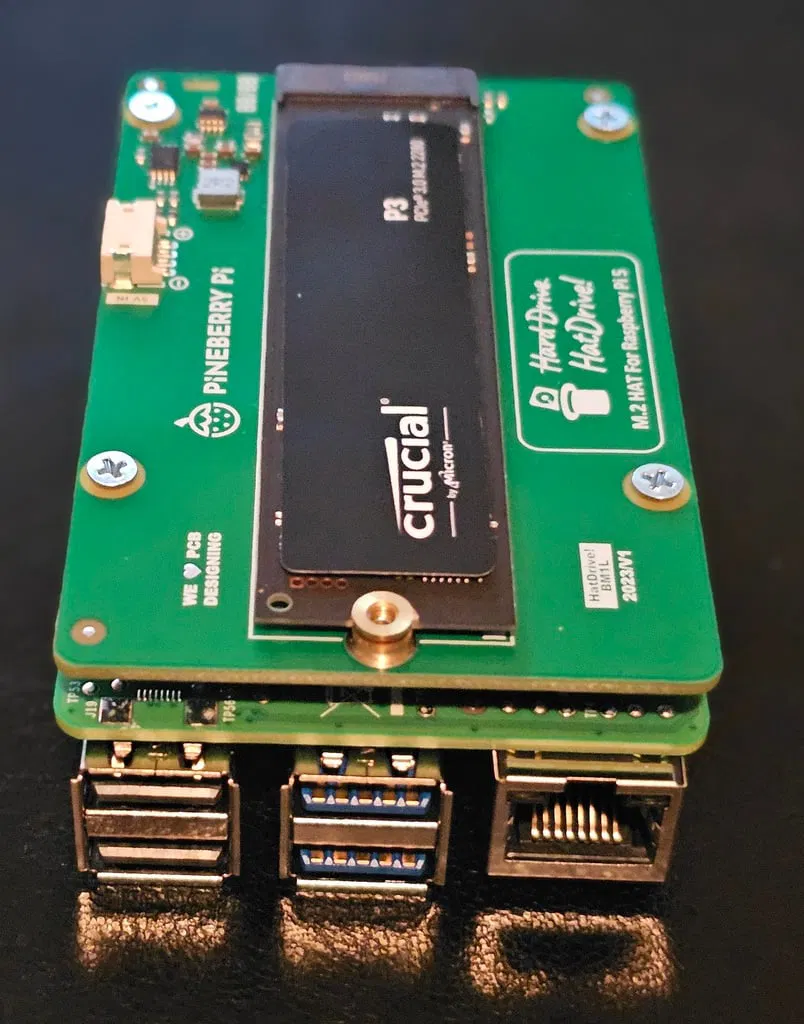

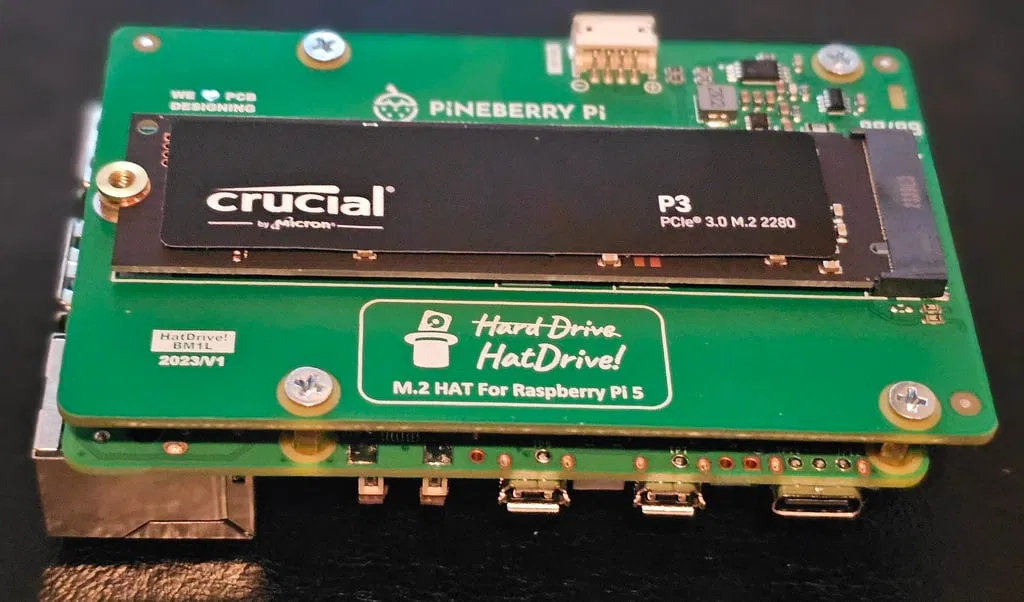

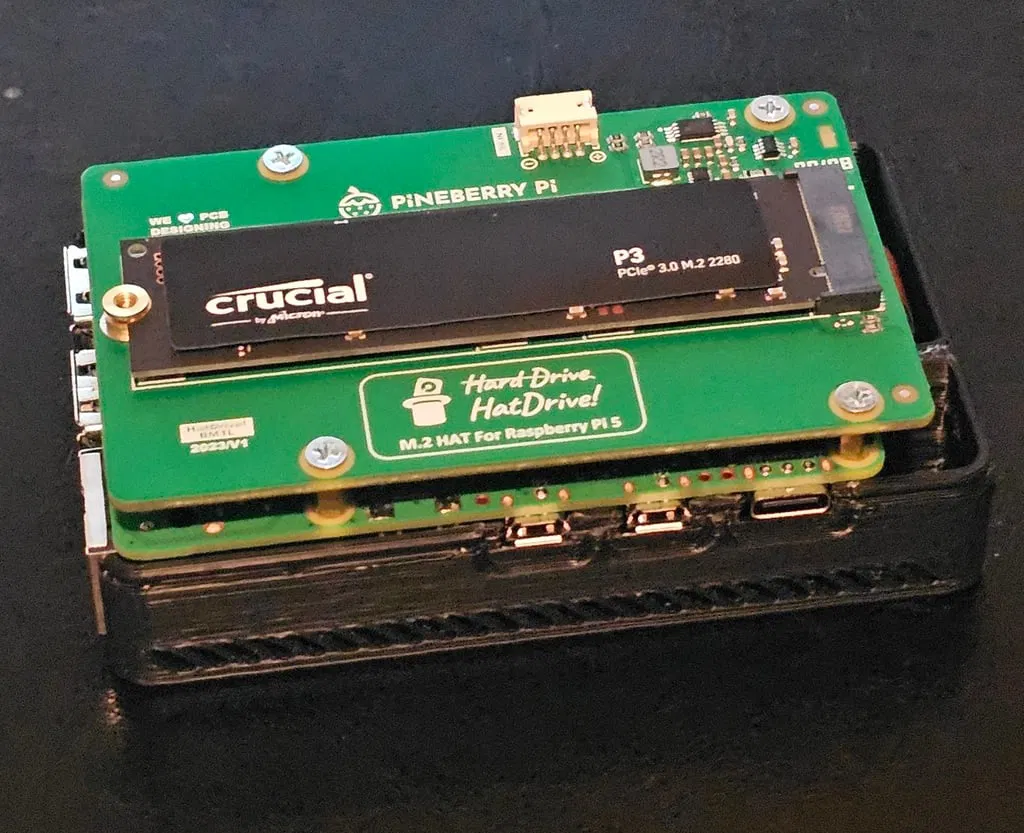

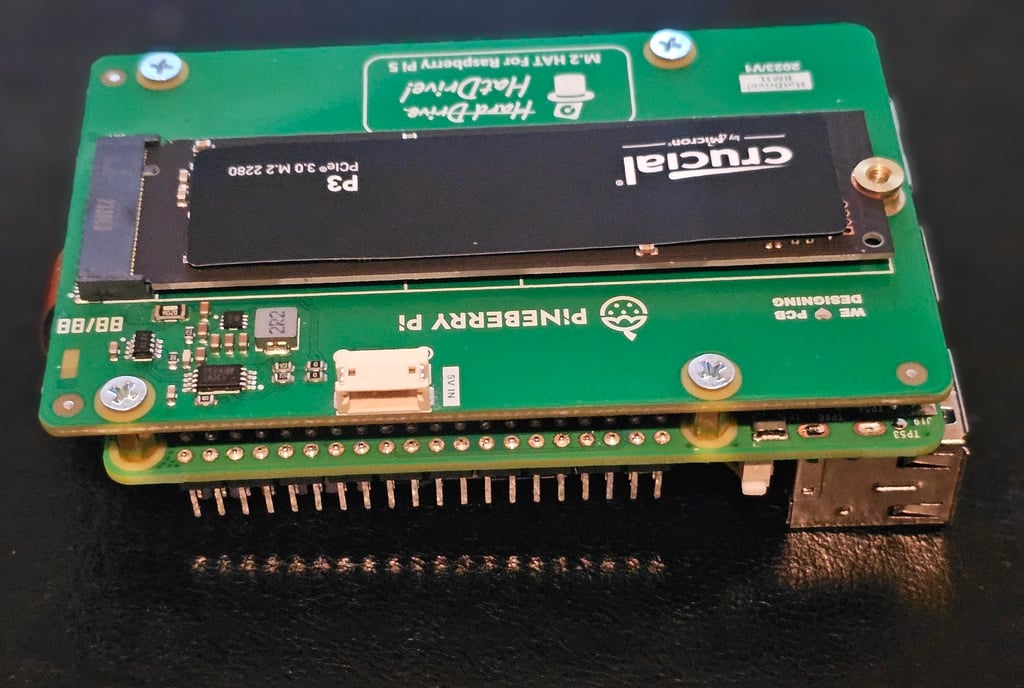

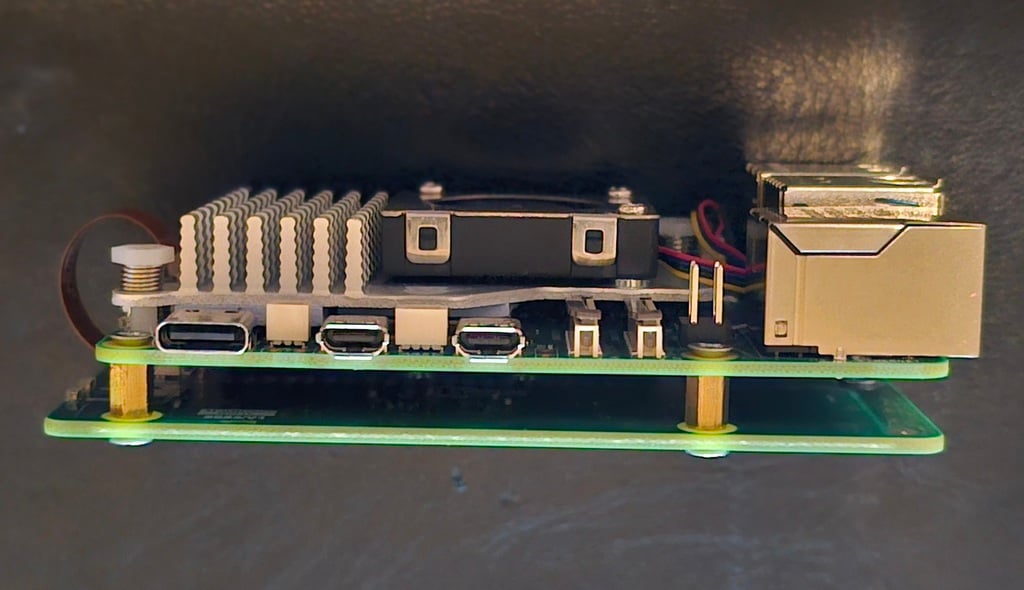

Hôm nay tui mới nhận được cái Pineberry M.2 HatDrive Bottom nè, mà tìm hoài hổng có cái vỏ nào cho nó với cái Raspberry Pi 5 của tui hết trơn nên tui chế đại cái này.
Nó giữ được mà hổng cần ốc vít, nhưng mà nó mỏng lắm nha, nên đừng có mong mà rút ra rút vô nhiều lần được (hoặc hơn một lần) nha.

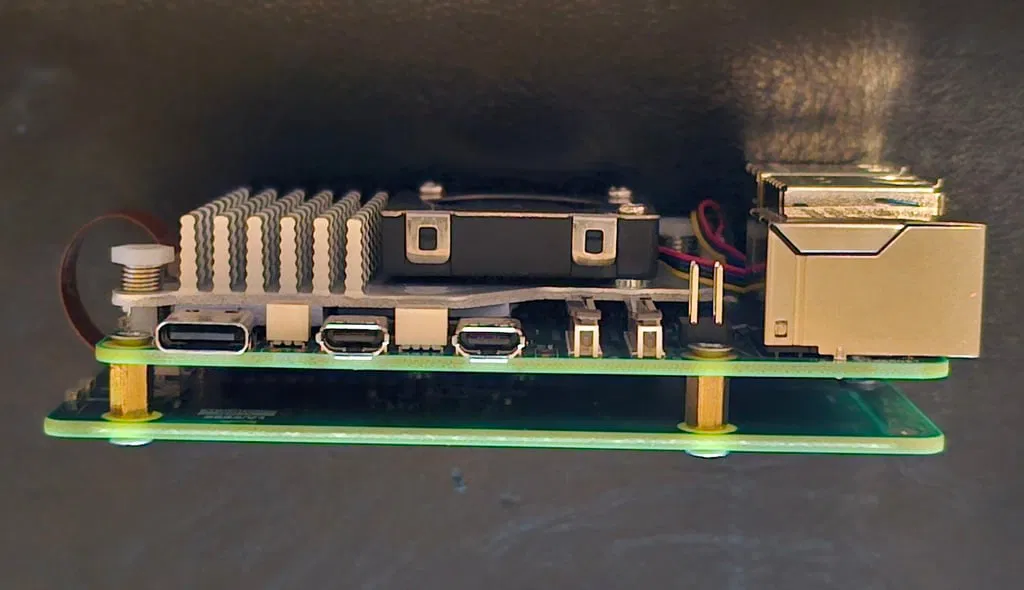

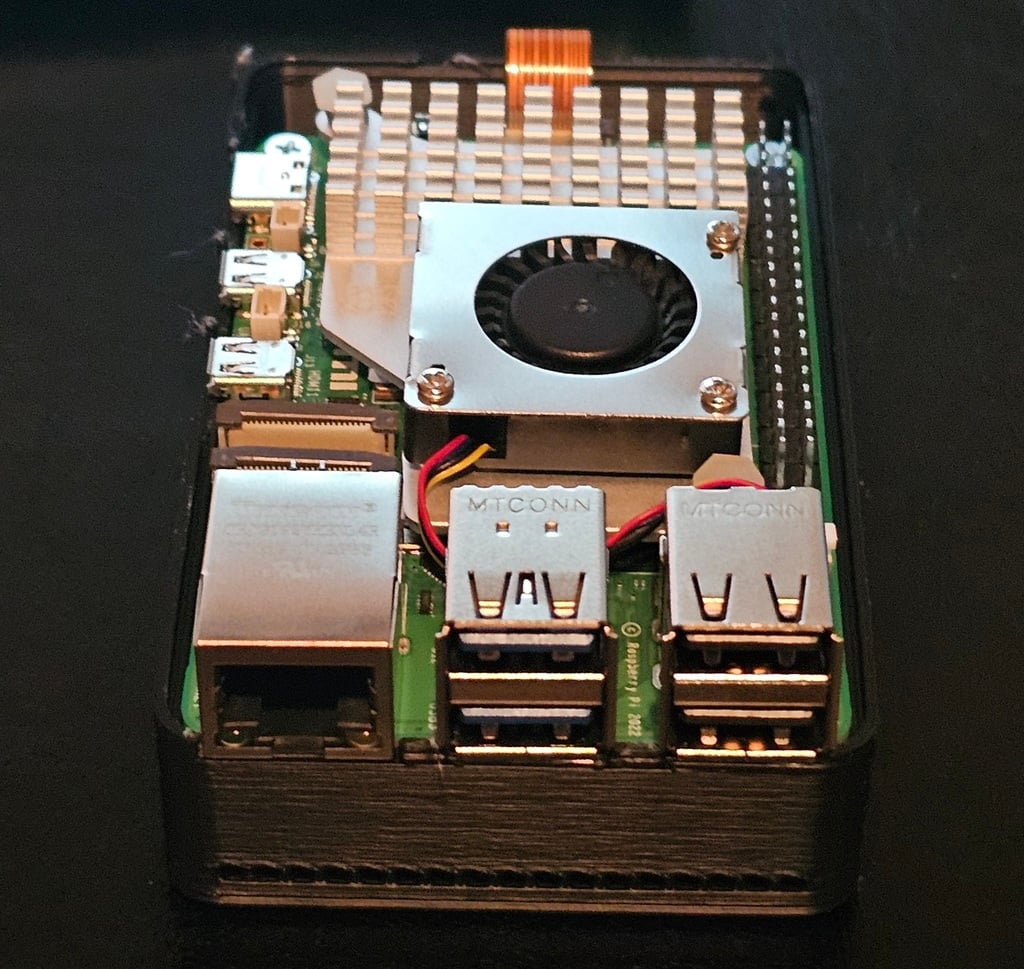

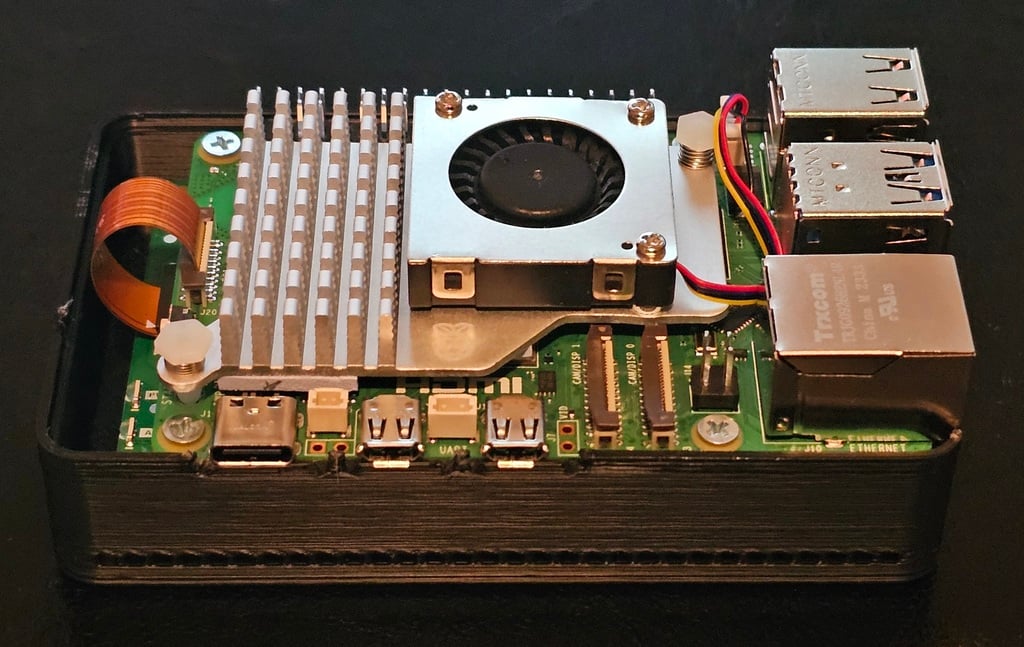

Tui hổng biết cái M.2 đó nó mát cỡ nào khi mà để ngược trong cái không gian kín vậy, mà chắc cũng để coi thử coi sao. Cái quạt tản nhiệt của Pi 5 chắc nó cũng hút gió vô từ mấy cái lỗ dưới đáy, mà cũng hổng chắc nữa.

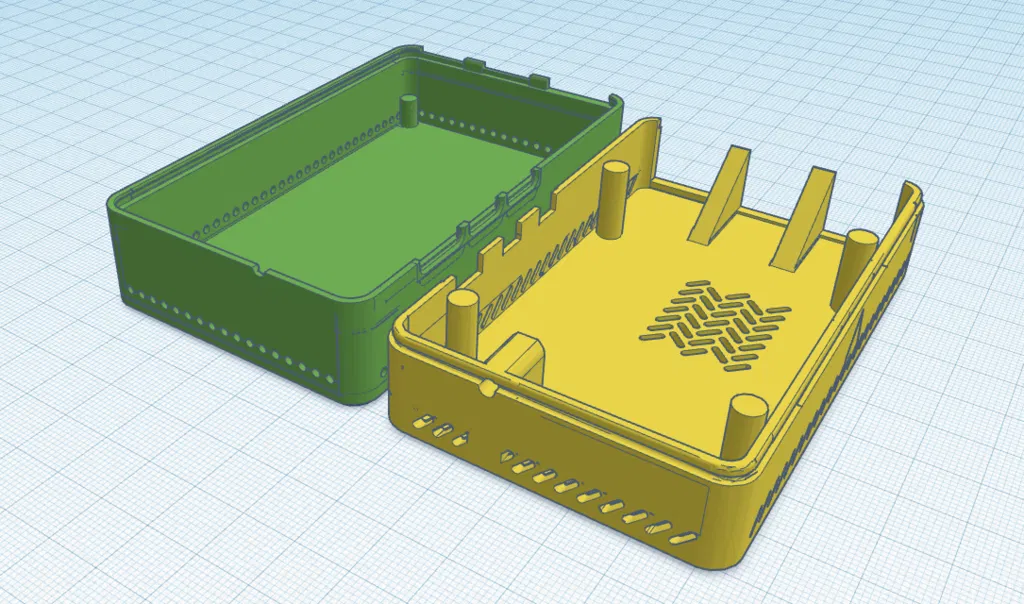

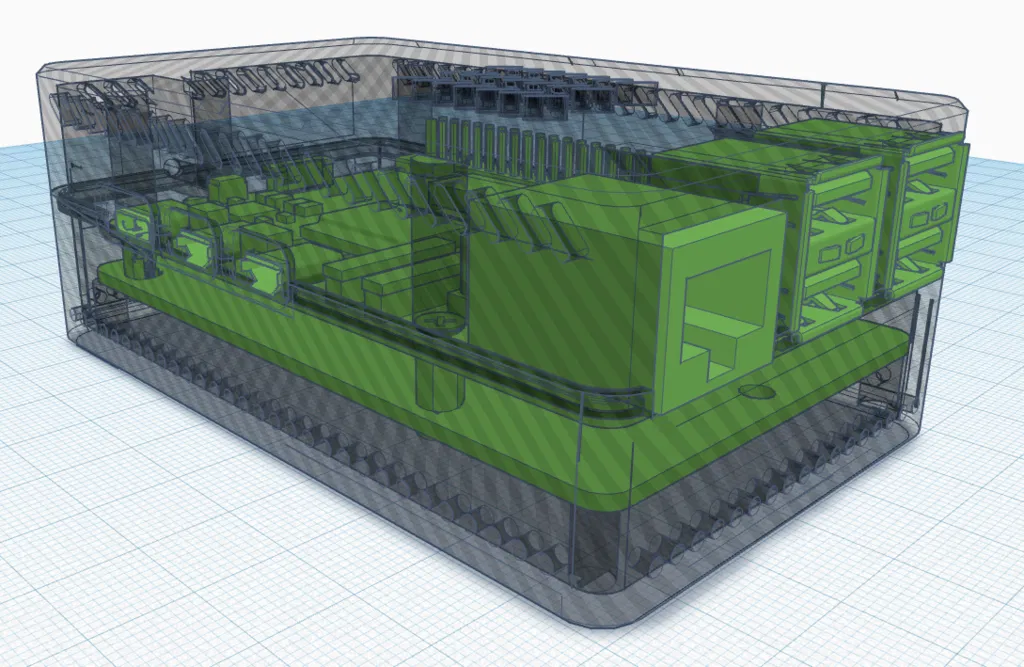

Tui làm cái này bằng TinkerCad nên thiết kế hổng có ngon lành gì đâu, mà tui hổng có file CAD luôn (chỉ là chế lại từ mấy cái vỏ khác thôi). Tui làm trước khi tìm được bất kỳ file mẫu nào nên tui đo bằng thước kẹp đó.

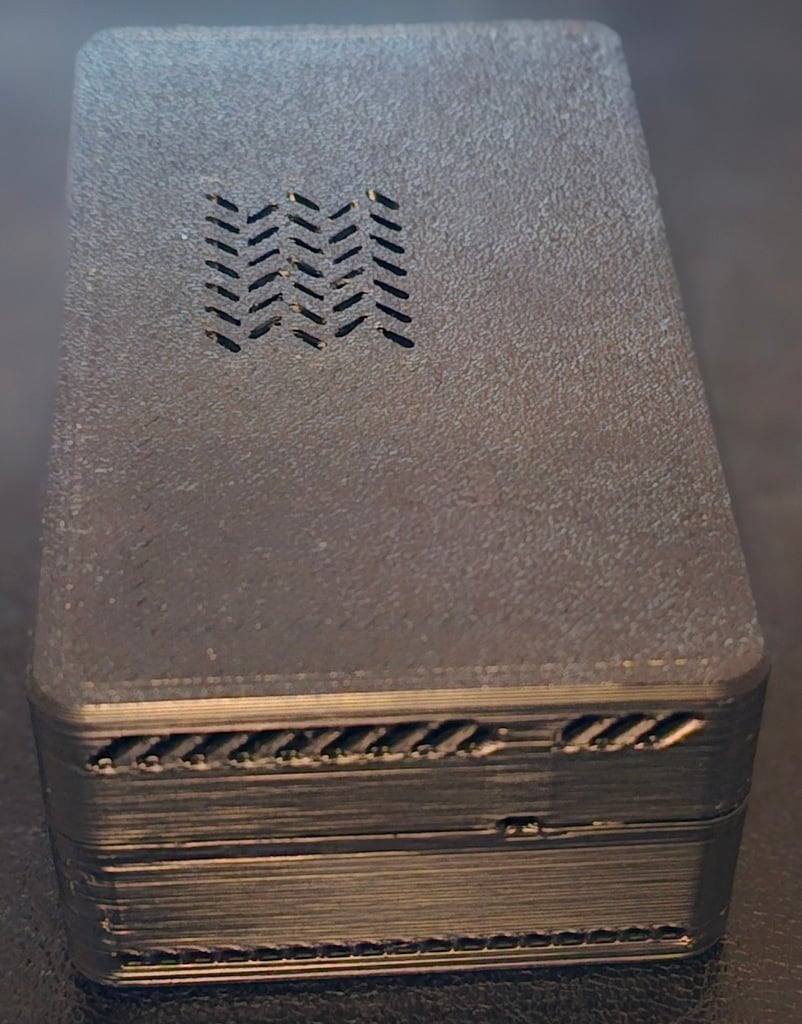

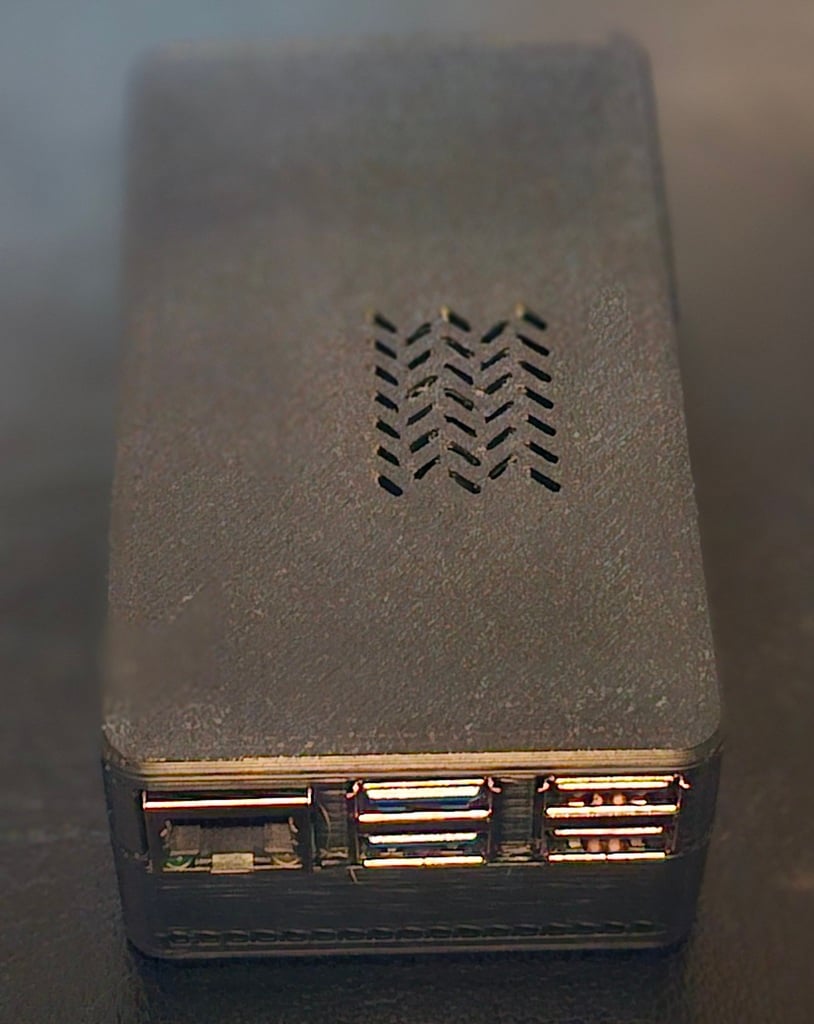

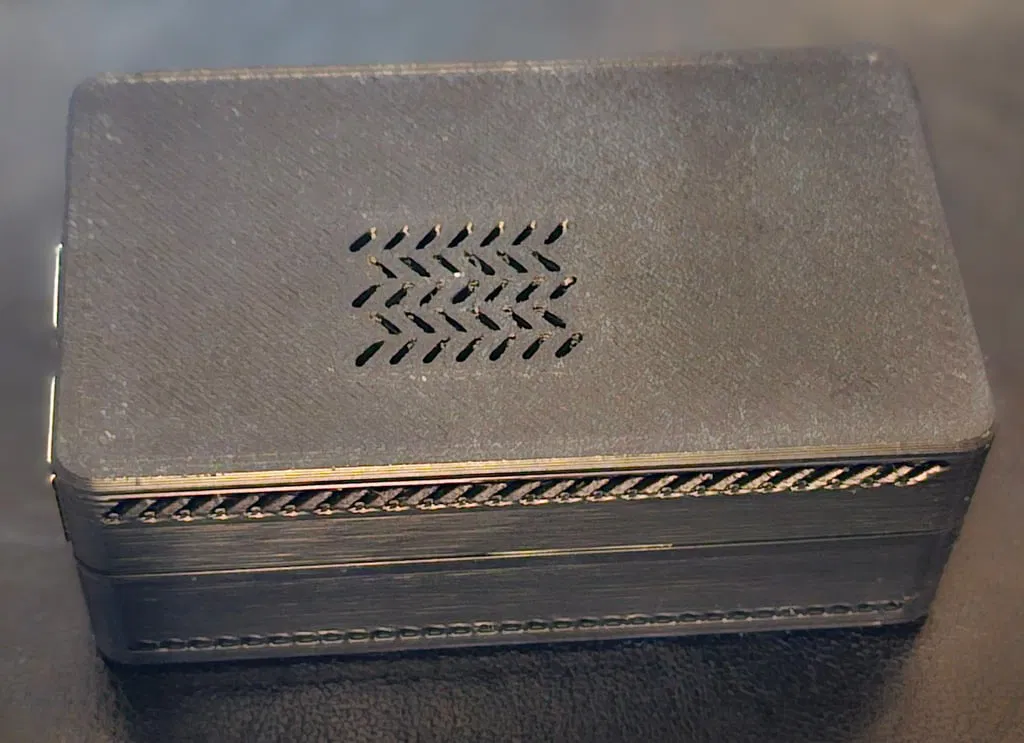

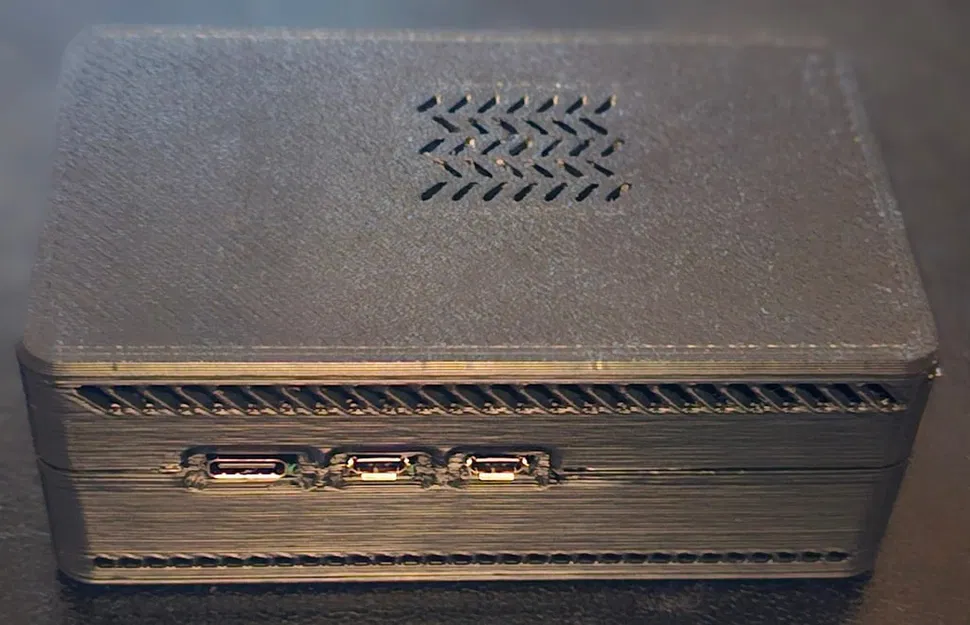

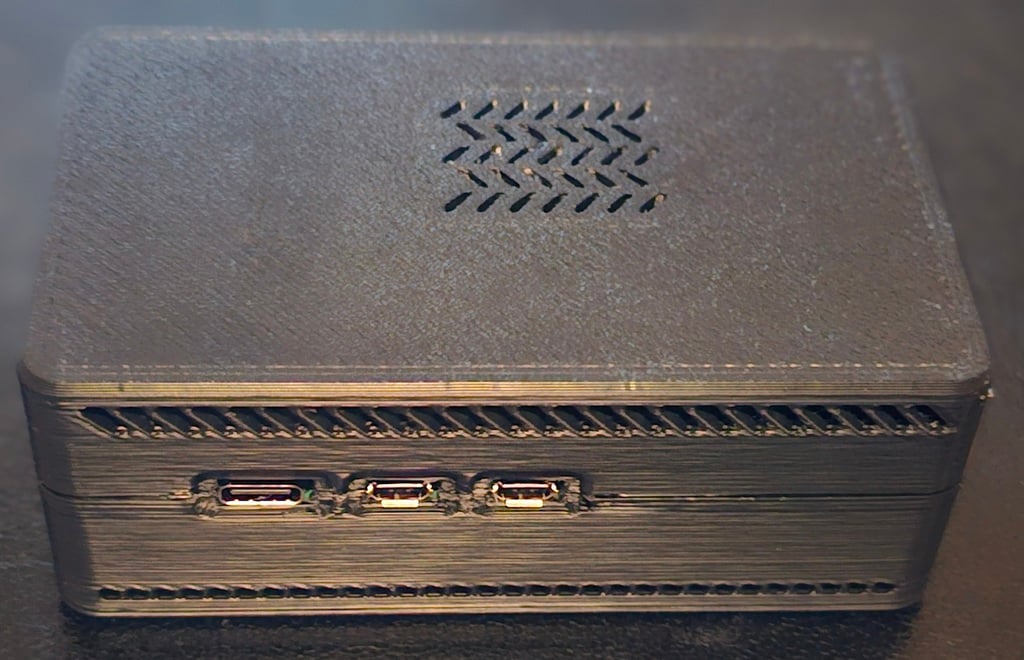

Xin lỗi mọi người nha, cái bản in thử bằng ABS chất lượng nó hổng được tốt, tui xài đầu phun 0.6 với độ cao lớp là 0.3 và in nhanh.

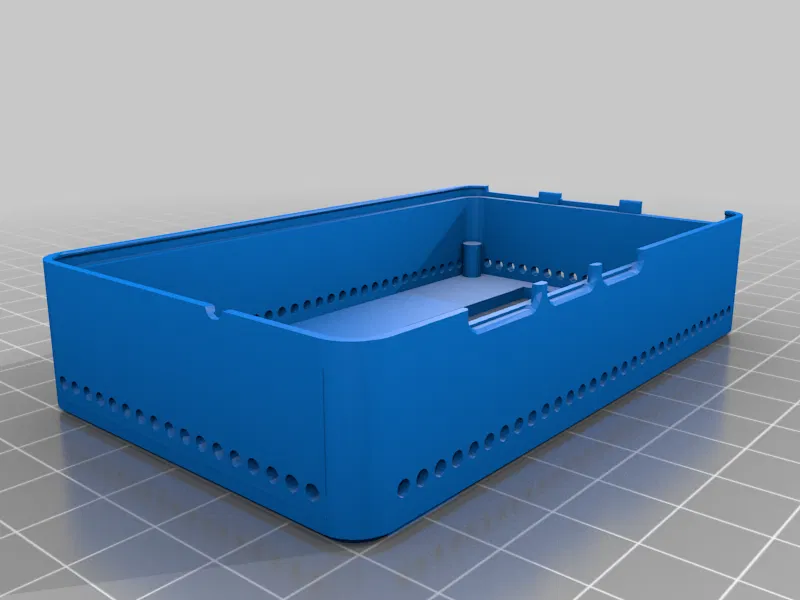

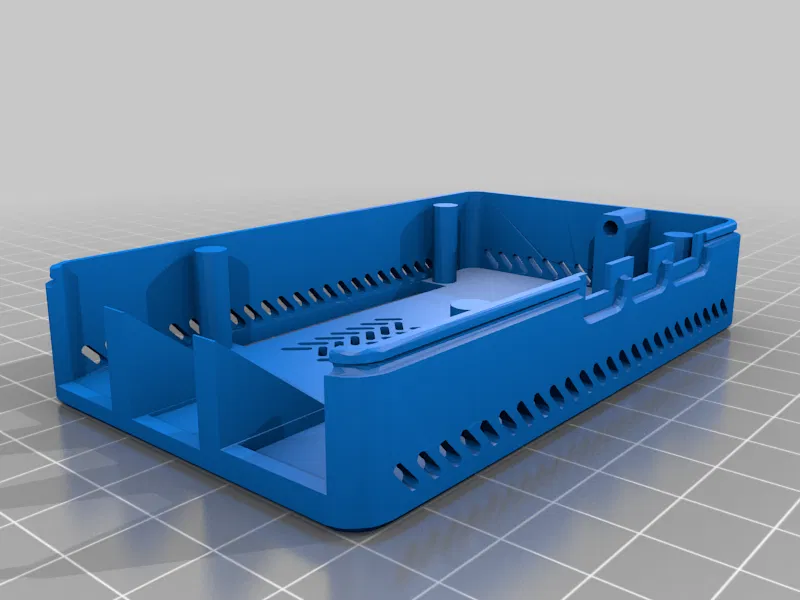

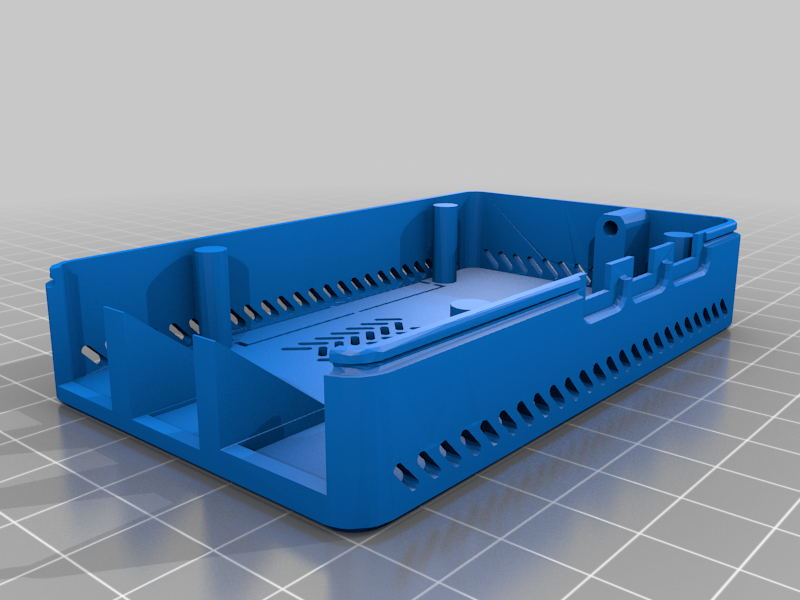

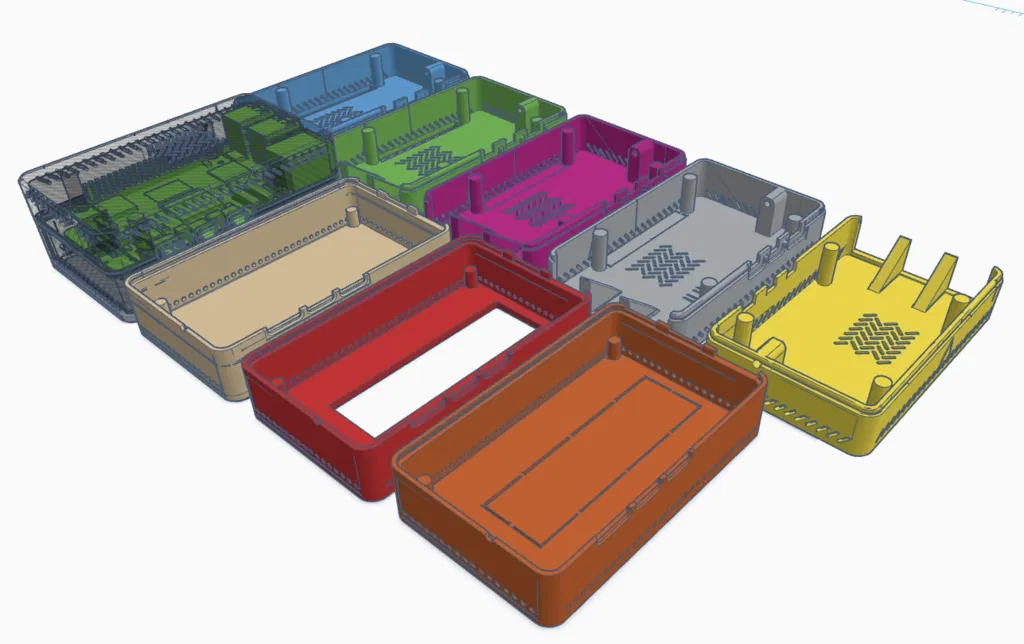

Tui có làm lẹ mấy cái phiên bản vỏ trên có khoét lỗ cho cổng GPIO với cổng video, với cái vỏ dưới có khoét lỗ ngay chỗ M2 để có thể xài M2 có tản nhiệt luôn (bình thường có khoảng trống 4mm giữa bề mặt chip M2 với vỏ).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
