Kẹp C / Kẹp G 01 - 04 (Đổ đầy thông minh, khoảng hở tốt hơn)

Giới thiệu

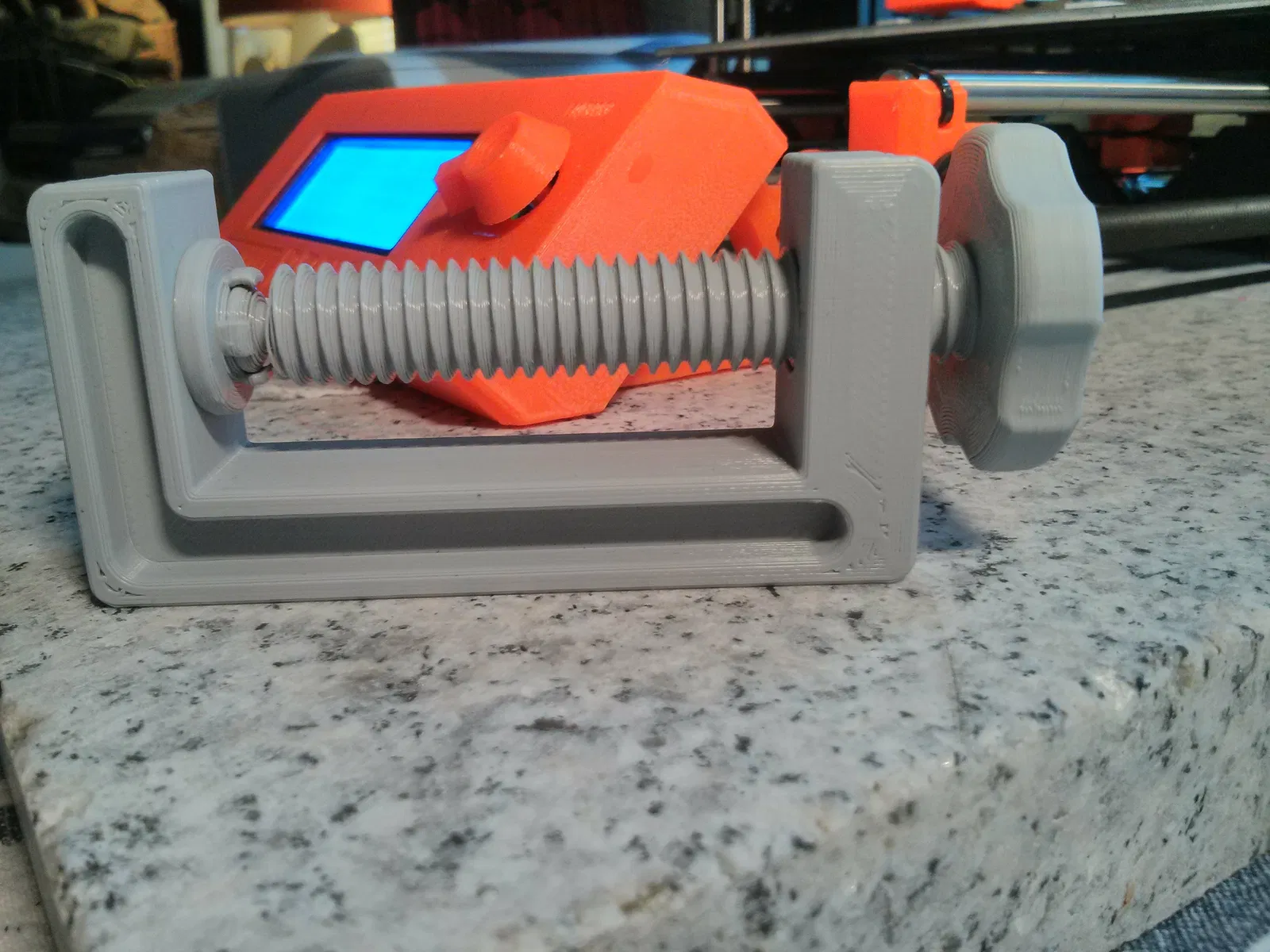

Tôi tạo ra cái C-Clamp (hay G-Clamp tùy bạn gọi) này vì ba lý do.

1. Cho cái công trình lắp ráp tủ sắp tới của tôi, tôi sẽ cần vài cái kẹp để giữ các bộ phận lại với nhau.
2. Để luyện kỹ năng Fusion 360 của tôi
3. Tôi chưa bao giờ in ren trên máy in 3D (mới) của mình. Vì vậy, đây là một cách hay để kiểm tra xem loại ren nào dễ in và hoạt động tương đối tốt.

Như thường lệ, tôi đã đính kèm tệp Fusion 360 để bạn tùy chỉnh dễ dàng hơn. Bạn cũng sẽ tìm thấy một tệp nhà máy với cài đặt từ Prusa MKS2 và PLA từ Das Filament của tôi.

Trong giai đoạn thiết kế, tôi đã sử dụng cái này https://goo.gl/YcnZ7b để kiểm tra các kết hợp ren, đường kính, khoảng cách, v.v. khác nhau để tìm ra loại ren hoạt động tốt và có thể in được. Có lẽ nên in cái này trước để kiểm tra xem sự kết hợp có phù hợp với máy in của bạn không. Nó cũng có thể là điểm khởi đầu tốt cho các bài kiểm tra ren của riêng bạn.

Mô tả

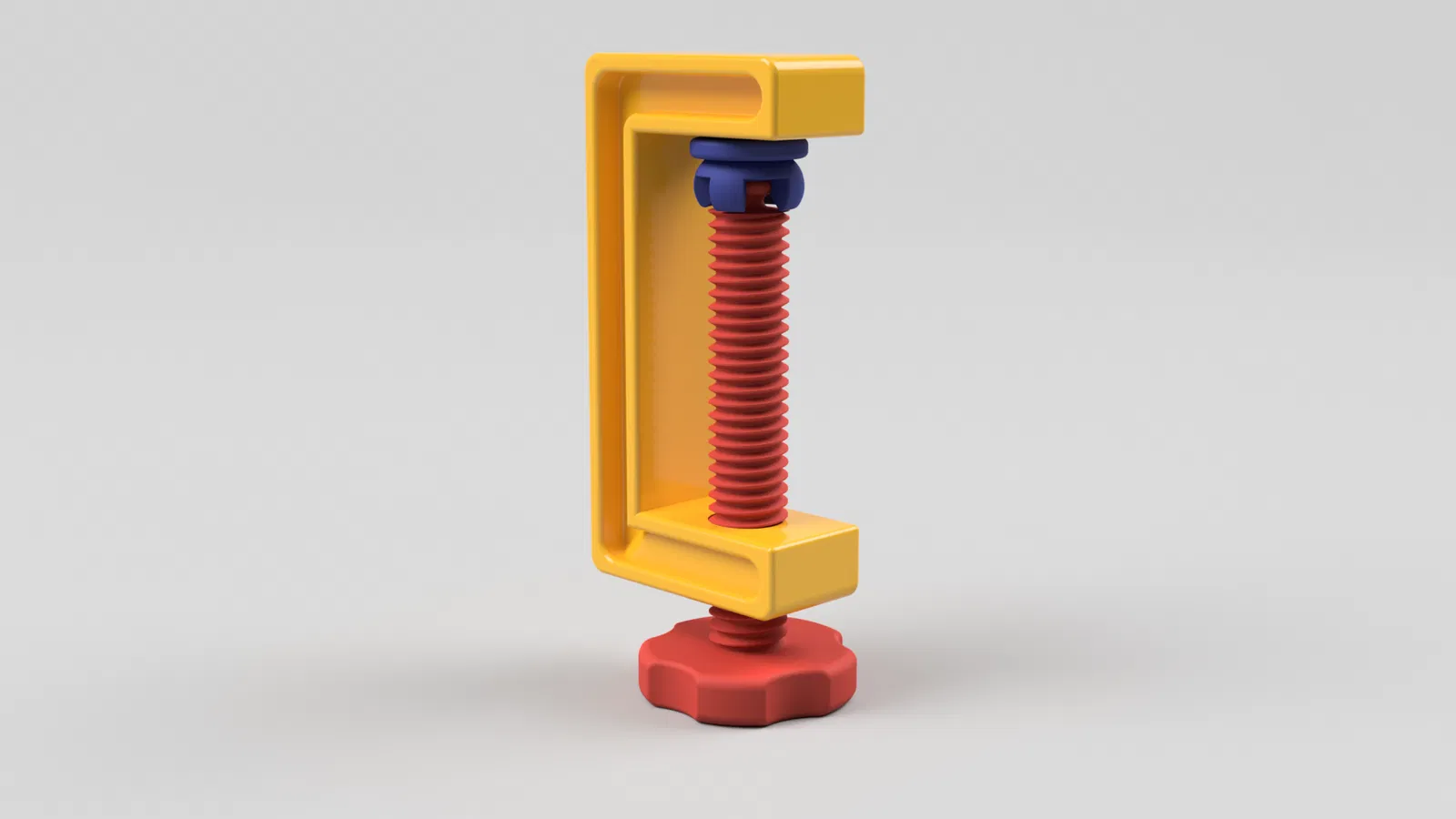

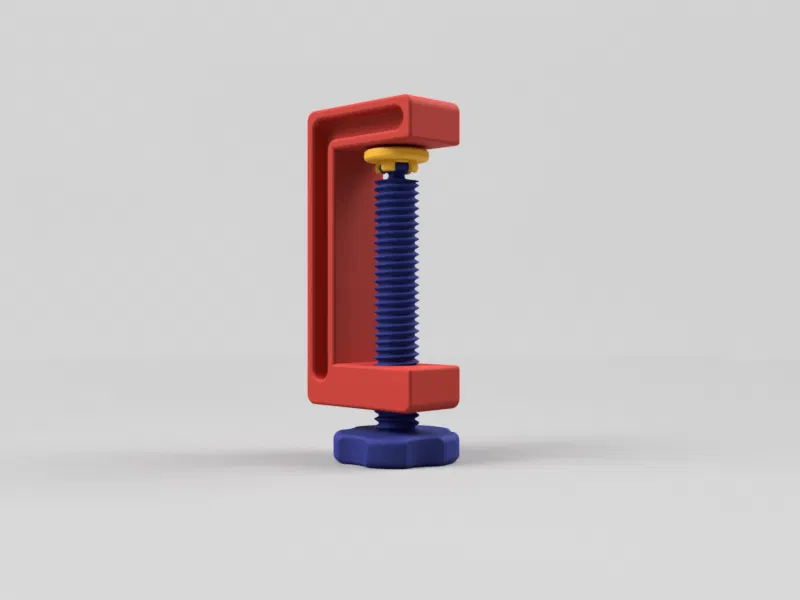

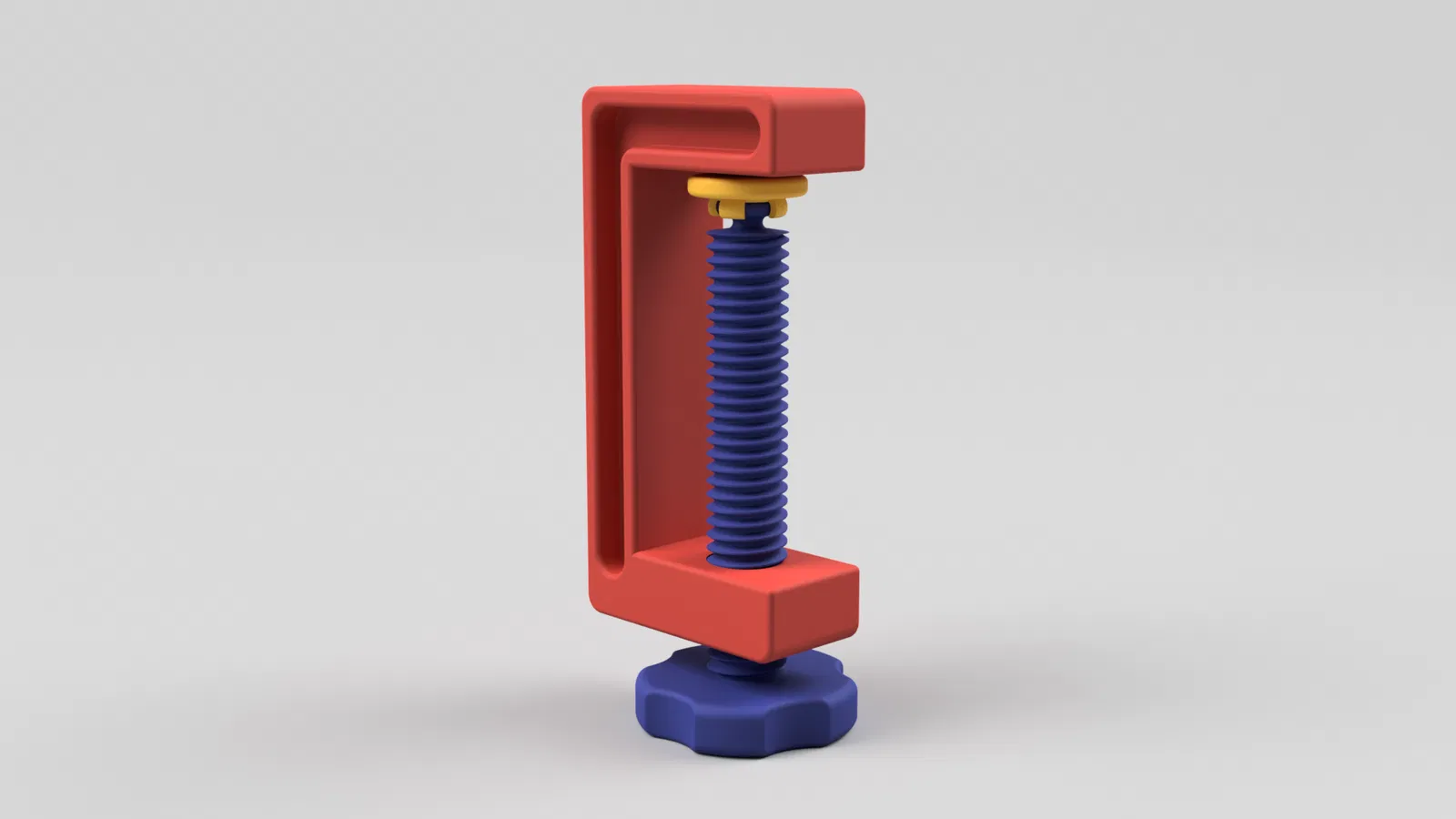

• C-Clamp 01 (chữ "C" màu đỏ): Không thay đổi

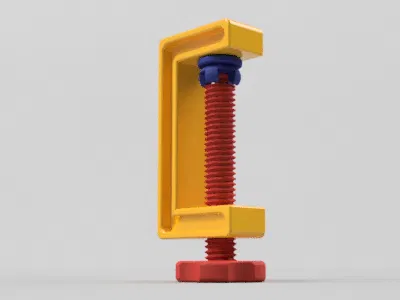

• C-Clamp 02 (chữ "C" màu vàng): Giống như @waveapps, tôi không chắc chắn về các bộ phận giữ của đế kẹp. Bây giờ chúng dày hơn khoảng 3 lần. Tôi chưa in chúng vì máy in của tôi đang bận, nhưng trừ khi khoảng trống không thay đổi thì mọi thứ vẫn hoạt động. @wavapps báo cáo có một chút cong ở phần dưới của kẹp, vì vậy tôi đã thêm một rãnh cắt vào phần dưới của chữ "C" với độ sâu bằng một nửa rãnh cắt ban đầu. Ban đầu tôi chưa làm điều này vì sợ thành quá mỏng hoặc ốc vít quá yếu, nhưng đây có thể là một sự thỏa hiệp tốt.

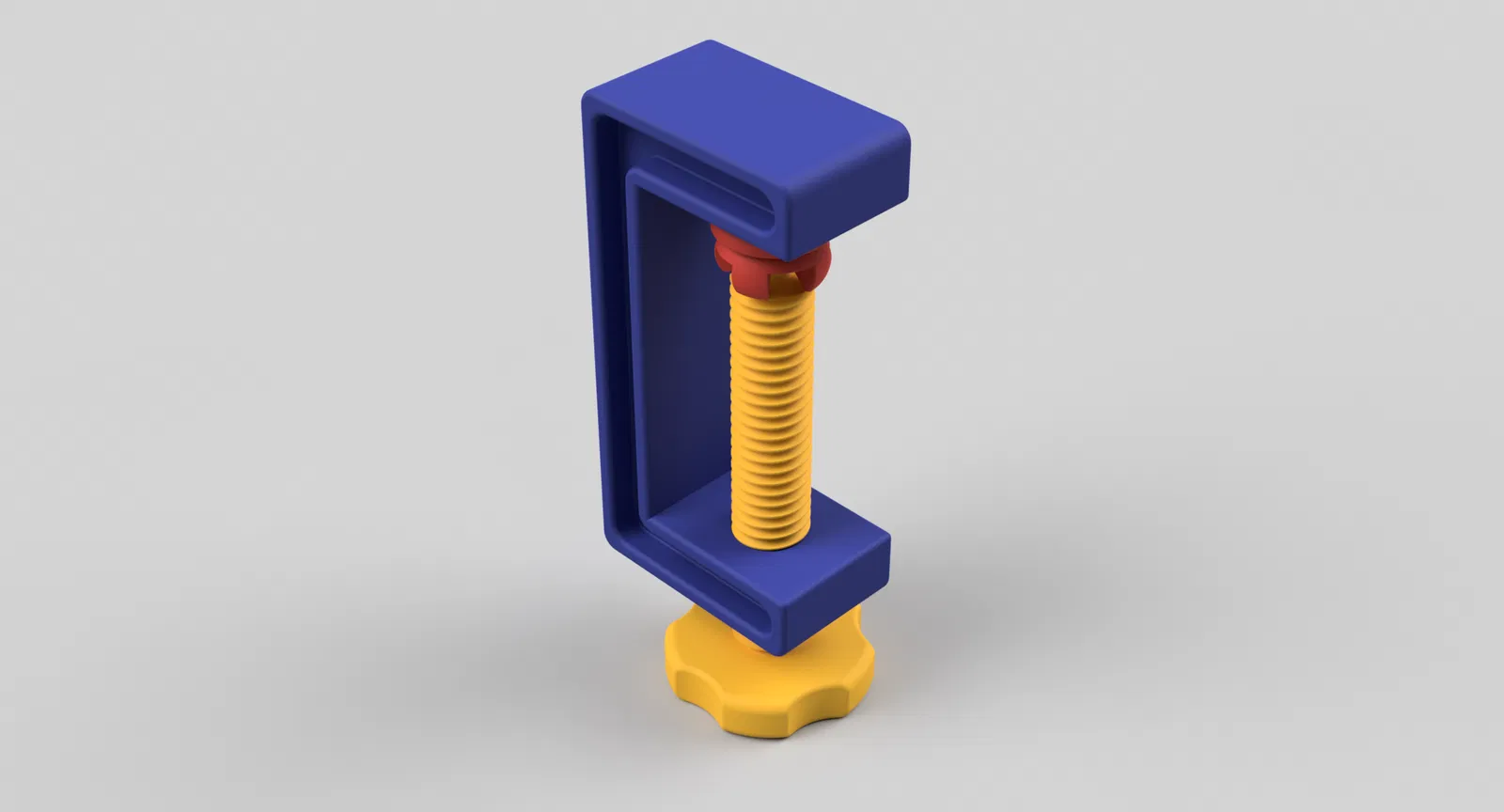

• C-Clamp 03 (chữ "C" màu xanh lam): Đế kẹp dày hơn như đối với clamp 02 (nhưng tất cả các đế kẹp đều có thể hoán đổi cho nhau) và có một rãnh cắt sâu đầy đủ ở phần dưới của chữ "C". Do có rãnh cắt, độ sâu bây giờ lớn hơn một chút.

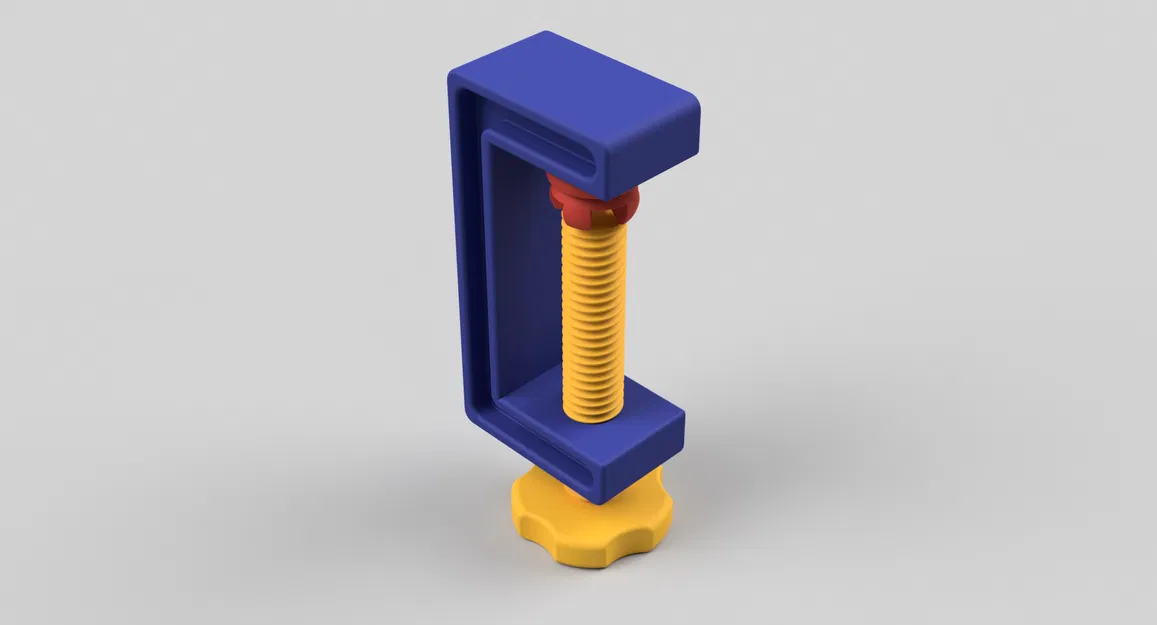

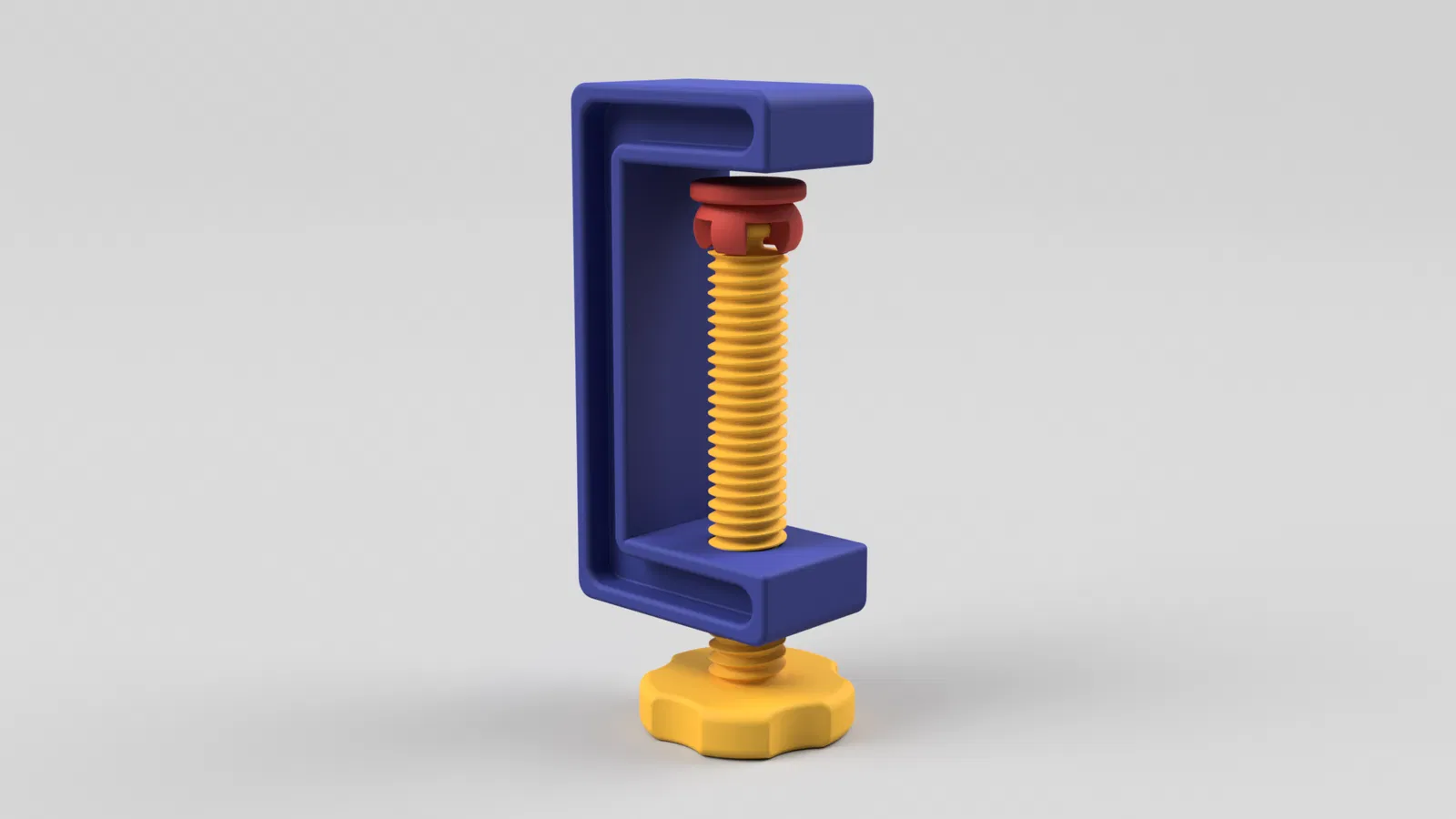

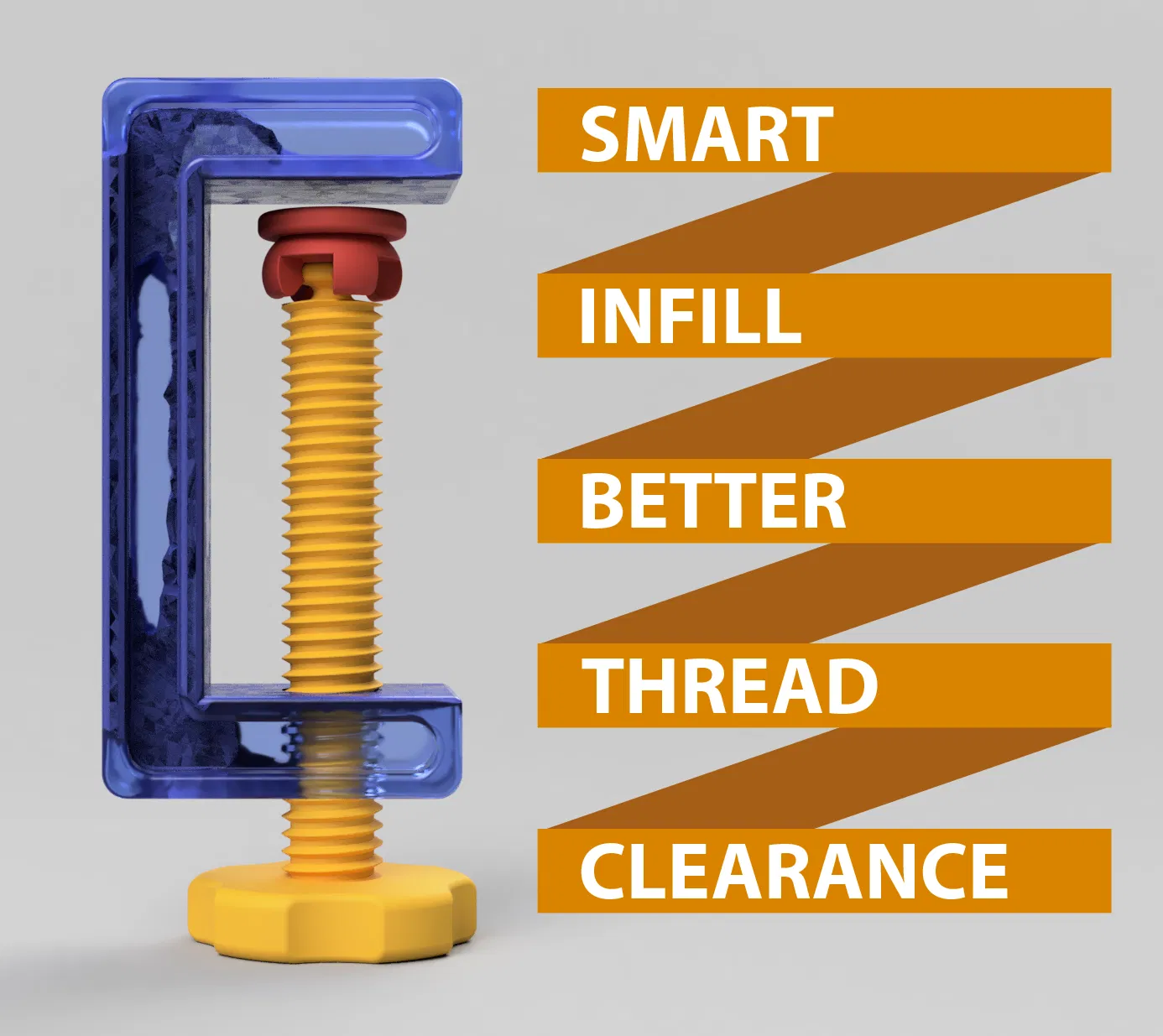

• C-Clamp 04 (chữ "C" màu xanh trong): C-Clamp 04 dựa trên C-Clamp 03 nhưng có thêm một chút khoảng trống cho ren. Tôi vẫn thích C-Clamp 03, nhưng cái này có thể tương thích hơn với các máy in từ các thương hiệu hoặc chất lượng khác nhau.

Cách sử dụng bộ sửa đổi / đổ đầy thông minh

Đây là một kỹ thuật mà CNC Kitchen đã trình bày trong một video cách đây một thời gian. Bạn có thể tìm thấy tất cả các chi tiết tại đây:

Nếu bạn muốn biết cách sử dụng bộ sửa đổi cụ thể này, chỉ cần xem video nhỏ này:

Lịch sử

• Cập nhật 2017/09/04: Đã thêm liên kết kiểm tra ren (https://goo.gl/YcnZ7b)
• Cập nhật 2017/08/09: Bạn thích kẹp ốc vít hơn? Hãy thử cái này (https://goo.gl/LvzV1z).
• Cập nhật 2017/08/02: Dựa trên phản hồi từ @wavapps, tôi đã thêm hai phiên bản bổ sung của C-Clamp

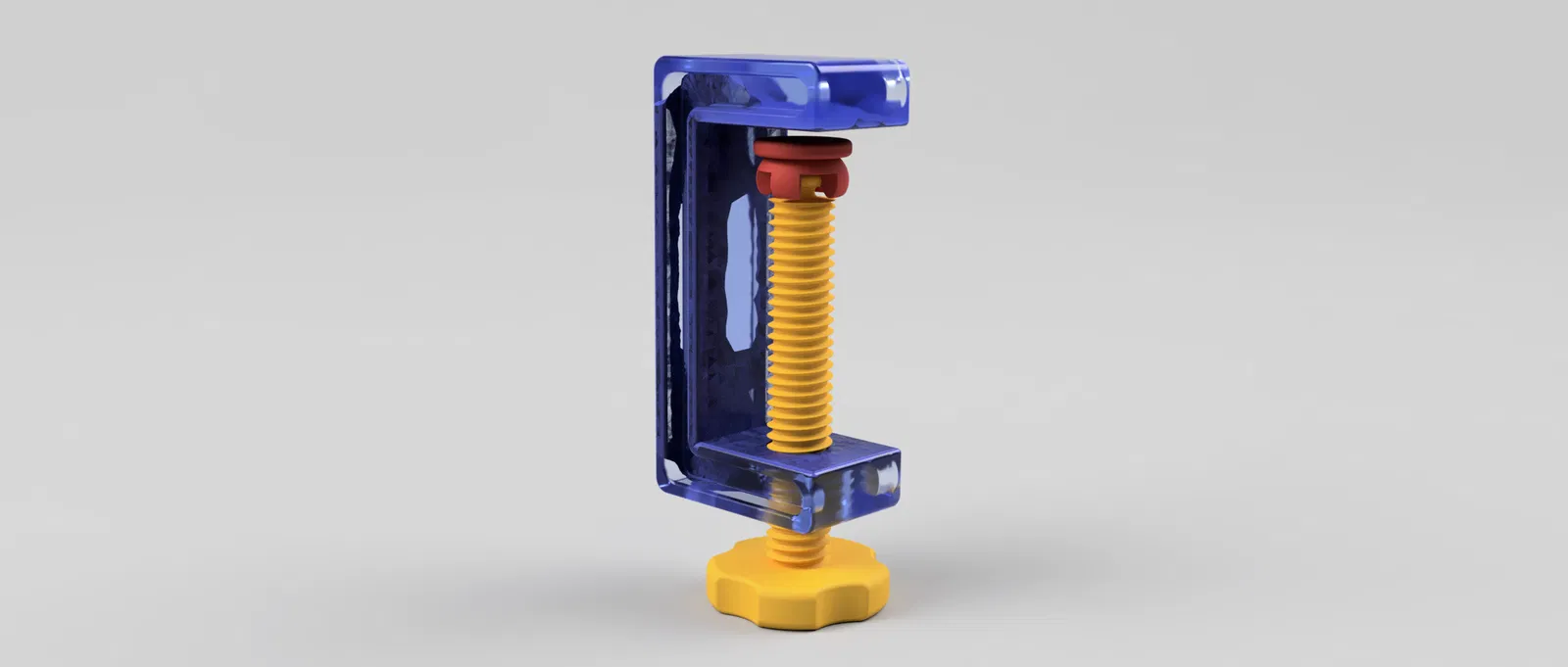

• Cập nhật 2022/12/30: Đã thêm bộ sửa đổi đổ đầy thông minh cho C-Clamp 03 và C-Clamp 04. Điều này cho phép bạn tải một bộ sửa đổi bổ sung độ cứng cho bộ phận bằng cách thêm 100% đổ đầy vào những khu vực của bộ phận chịu tải trọng lớn nhất.

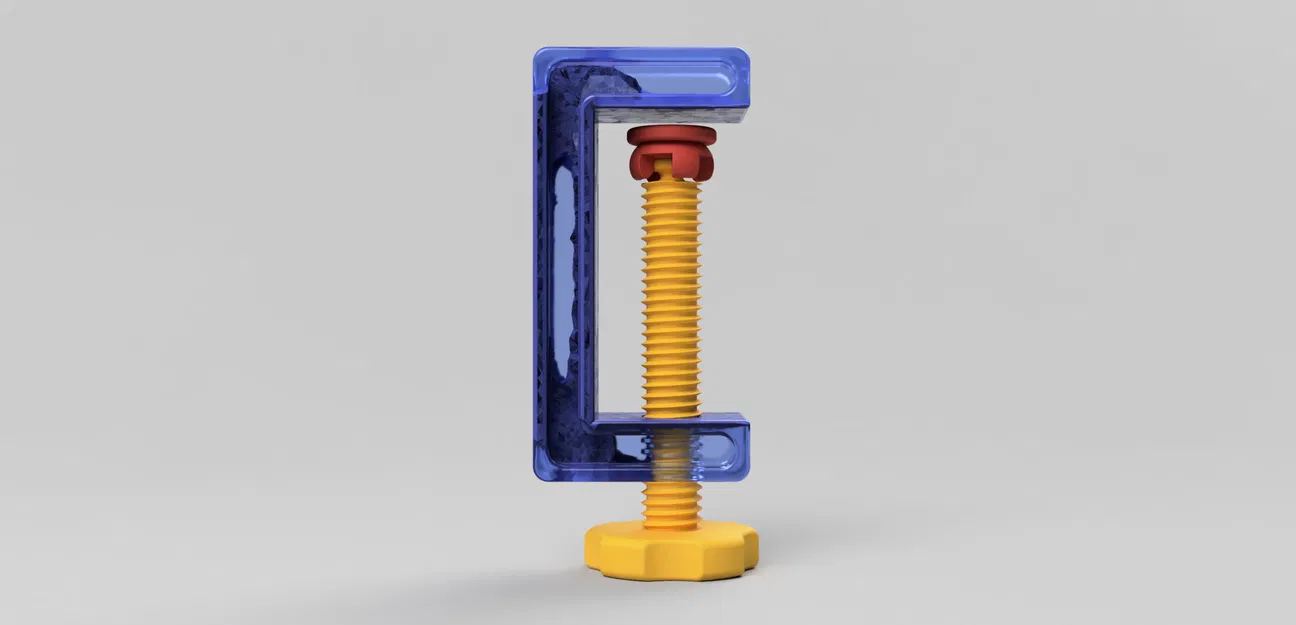

• Cập nhật 2022/12/30: Đã thêm C-Clamp 04 có thêm một chút khoảng trống cho ren. Ngoài ra, tôi đã thêm một bộ sửa đổi cho C-Clamp 03 và C-Clamp 04 có thể được thêm vào trình cắt lát và cho phép đổ đầy 100% vào các khu vực chịu ứng suất lớn dưới tải trọng.

Ghi chú bên lề

Tôi mới làm quen với in 3D và phải học mọi thứ. Tôi tin rằng tự mình làm mọi thứ từ bước đầu tiên sẽ khó khăn hơn nhưng cuối cùng bạn sẽ hoàn thành công việc. Vì vậy, tôi cố gắng không tải xuống nhiều thứ mà tự tạo ra chúng ngay từ đầu. Ngay cả khi chúng đã tồn tại. Bằng cách chia sẻ những thứ này, tôi hy vọng nhận được phản hồi để tôi có thể cải thiện kỹ năng của mình. Vì vậy, đừng giận nếu tôi tải lên những thứ đã có ở đây.

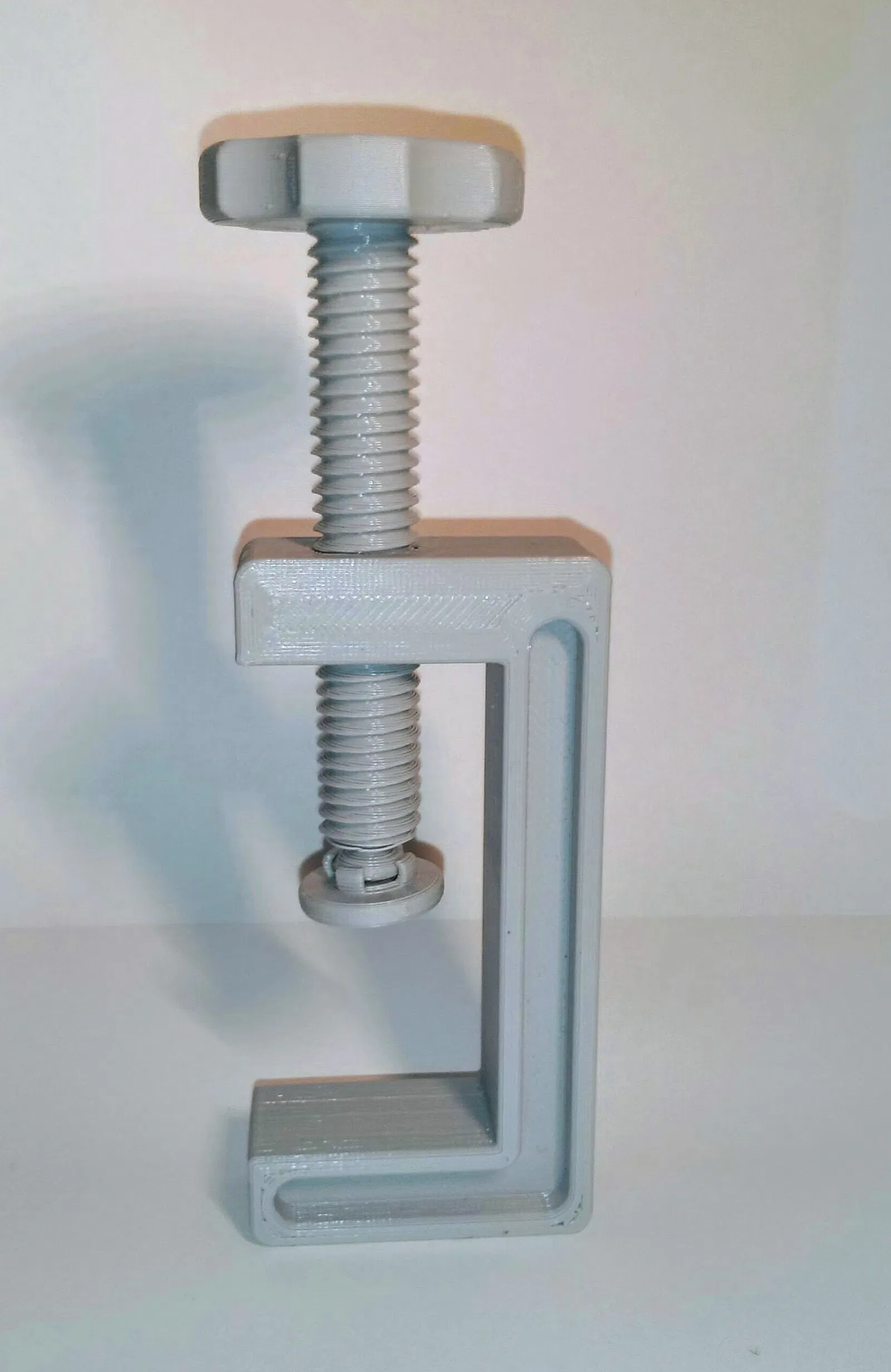

Hướng dẫn in

Danh mục: Dụng cụ cầm tay Cài đặt in

Thương hiệu máy in: Prusa

Máy in: Prusa Mk2

Độ phân giải: 0.2

Đổ đầy: 30%

Ghi chú:

Bạn có thể muốn thêm một số hỗ trợ bên dưới các rãnh cắt của chữ "C" nếu bạn in nó nằm trên mặt bàn.
