Thanh gạt đa công tắc - bản sửa đổi

Giả sử bạn có một trong những cái nẹp tường với ba công tắc bật tắt trên đó - bạn phải trải qua nỗi khổ phải bật từng công tắc một. Hoặc có lẽ bạn cố gắng bật cả ba cùng lúc bằng lòng bàn tay, nhưng bạn lại bỏ sót một cái! Thật kinh khủng!

Đây là bản sửa đổi của một thiết kế trước đó đã hoạt động khá tốt, ngoại trừ việc cái loại 3 công tắc bị gãy ở giữa sau nhiều tháng sử dụng. Xem thiết kế trước đó để sử dụng với công tắc đơn hoặc hai công tắc.

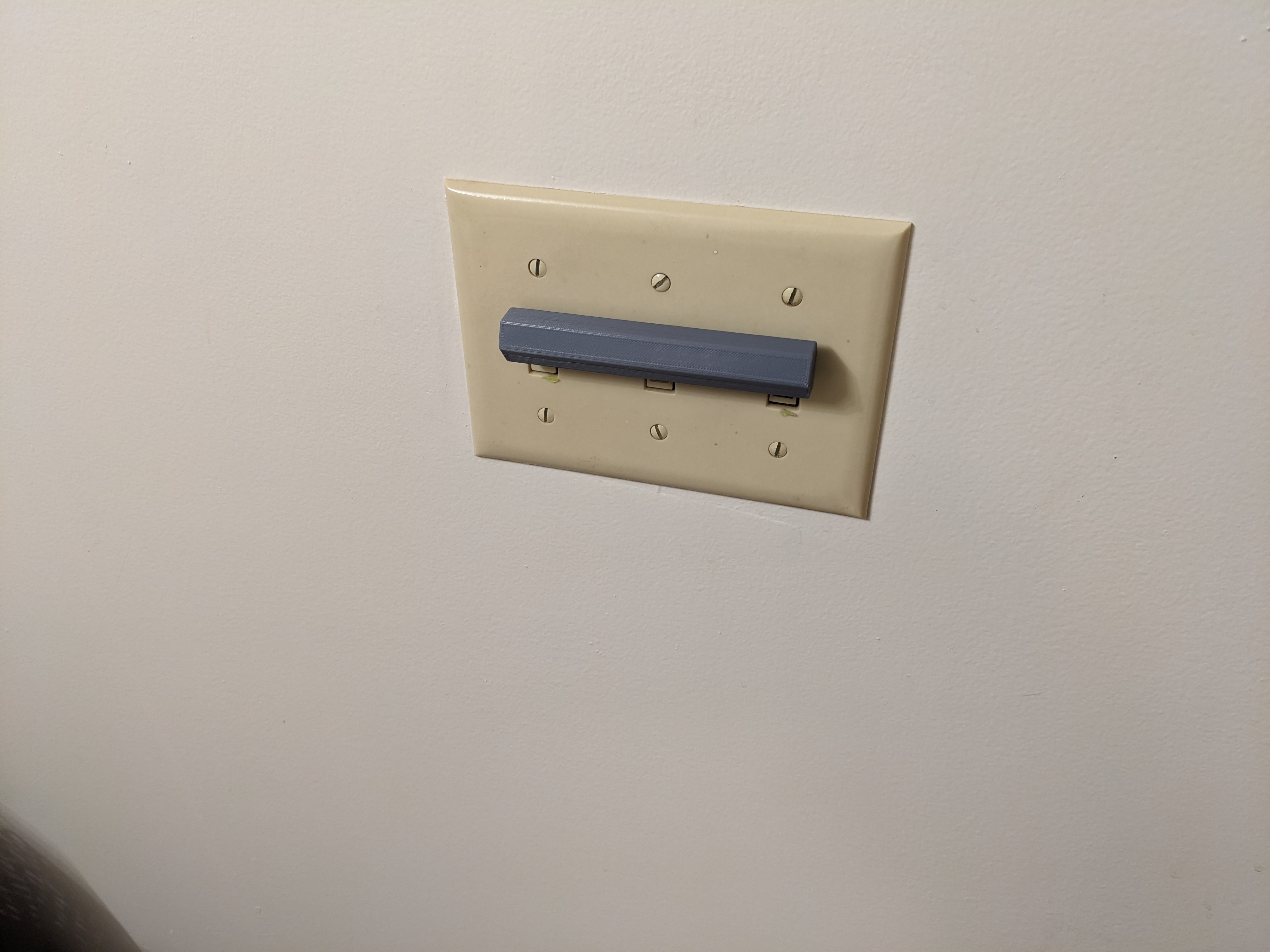

Cái đồ chơi nhỏ này đảm bảo sẽ giảm tải công việc của bạn tới 66%! Thật không may, cái này chỉ hoạt động trên các công tắc bật tắt như những cái được hiển thị trong ảnh.

Phiên bản này có thể được sử dụng trên các công tắc 3 vị trí.

Nói nghiêm túc, cái này bắt đầu như một trong những dự án kiểu "tự hỏi liệu mình có làm được không?" Tuy nhiên, tôi thấy nó giải quyết được sự khó chịu nhỏ khi quên tắt một trong ba công tắc.

Bản in khá đơn giản - có các nắp công tắc được in bằng Flex, và sau đó là một "thanh kéo" bằng PLA để đặt lên trên các nắp công tắc.

Việc in các nắp công tắc bằng Flex có nhiều ưu điểm: Flex bám vào hình dạng công tắc tốt hơn, nó "dính" hơn PLA giúp giữ chặt vào công tắc, và là một bộ phận riêng biệt nên có thể thích ứng với sự khác biệt nhỏ về khoảng cách giữa các công tắc.

Hướng dẫn in

Có hai loại bộ phận cho cái này:

• nắp công tắc: Phải làm từ sợi Flex; cần một cái cho mỗi công tắc; in trên khay sần
  • 0% độ đặc ruột
  • 5 lớp vỏ

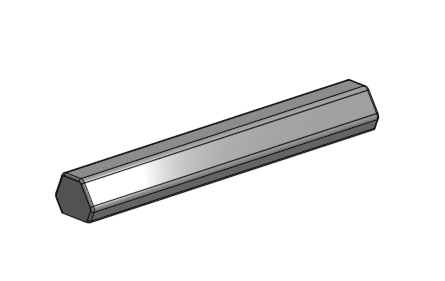

• thanh đa công tắc: In bằng PLA cho ba công tắc; in trên khay mịn
  • độ cao lớp in 0.2mm
  • 2 lớp vỏ
  • có viền (brim)
  • 15% độ đặc ruột hình chữ nhật (rectilinear)

Sử dụng các tệp 3mf được cung cấp; nếu không, hãy in với 0% độ đặc ruột nhưng cũng với số lượng lớp vỏ đủ lớn để loại bỏ mọi khoảng trống.

Để lắp ráp, đặt mỗi nắp công tắc lên một cần gạt công tắc. Lưu ý rằng nắp công tắc có hình chữ nhật (không phải hình vuông); đặt nó sao cho cạnh dài nằm ngang. Với mỗi nắp công tắc đã đặt, đặt thanh đa công tắc lên trên các nắp. Việc thêm một ít keo lên mỗi nắp công tắc để dán nó vào thanh (không phải vào công tắc!) có thể hữu ích.

CAD

Các tệp CAD 3D OnShape cho cái này ở đây: https://cad.onshape.com/documents/8e0a4bf9c4ad7b4570da2bd1/w/1fe443ad16372a81b7b6436f/e/7c2cbe0563275ff7196f7fbe
