Dante Blaster (Bản làm lại Gecko của Ehdrien)

Cái Gecko của Ehdrien làm tôi mê mẩn ngay từ cái nhìn đầu tiên. Tôi ráp liền một cái và như mọi khi, tôi tìm ra mấy thứ muốn sửa đổi. Tôi không khoái sửa file STL lắm đâu, kết quả đôi khi hên xui lắm, nhất là khi bắt đầu với file độ phân giải thấp. Phải làm sao bây giờ?

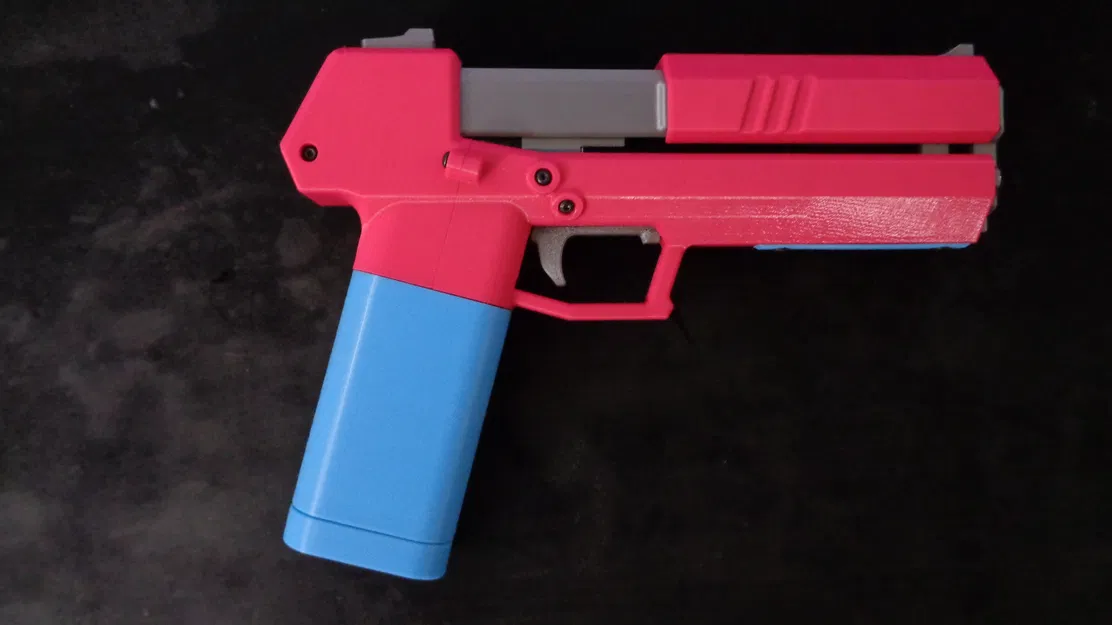

Xin giới thiệu Dante Blaster. Nghe có vẻ hơi tự phụ khi đổi tên của blaster, nhưng nói thẳng ra thì có quá trời phiên bản cải tiến của Gecko/Lizzie rồi. Tôi thấy có cái tới v4.0 lận. Tôi đã từng nghĩ sẽ chơi trội gọi nó là v6.66 nhưng tôi cho rằng đổi tên sẽ tạo ra một khởi đầu mới cho cộng đồng.

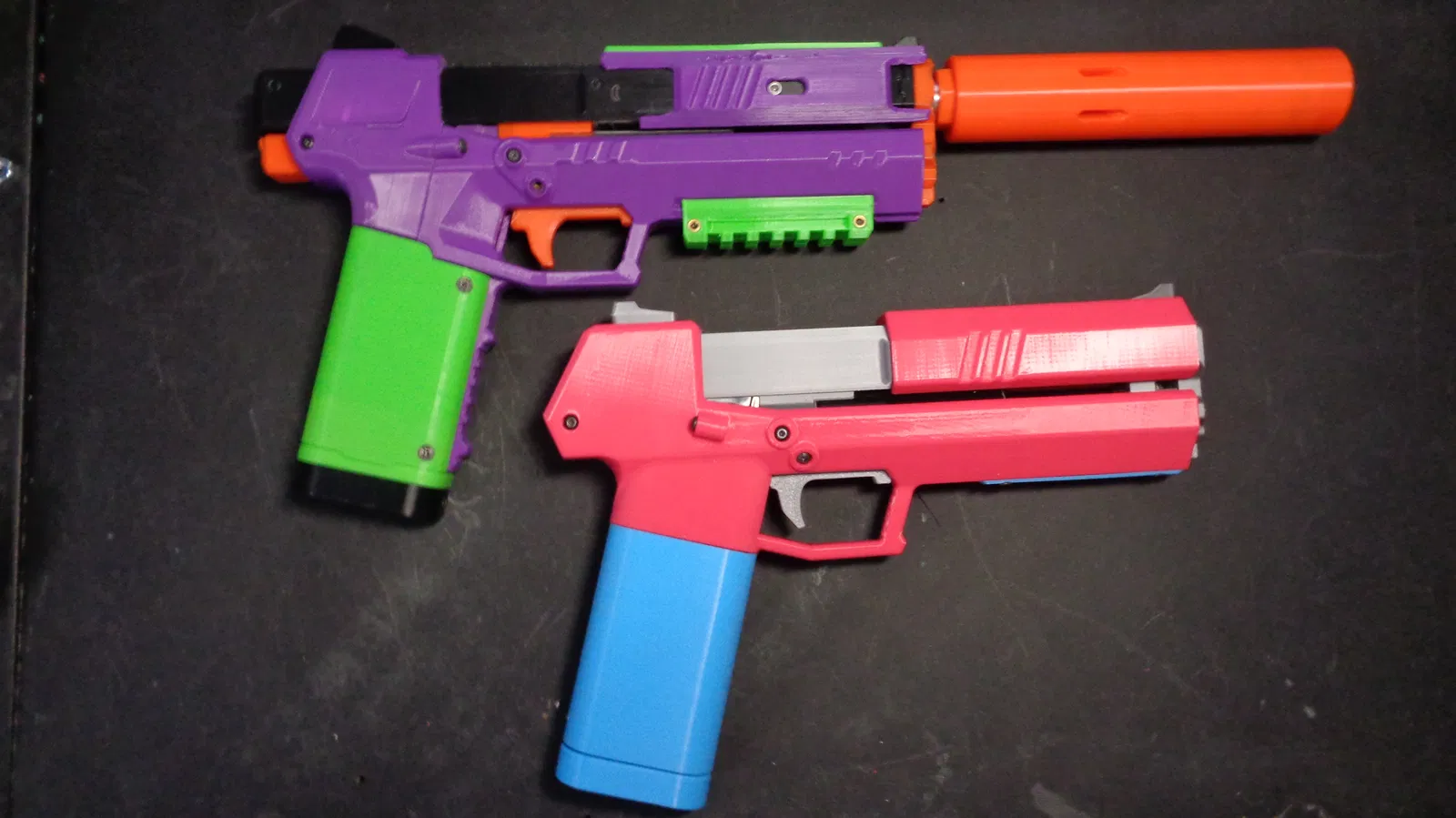

Bắt đầu với con Gecko 1.0 mà tôi đã in, tôi đã cặm cụi mô hình hóa toàn bộ blaster trong Fusion360. Có ba thông số thiết kế chính và một mục tiêu tổng thể mà tôi muốn đạt được. Các thông số:

1. Loại bỏ tay cầm trượt/khóa trượt.
2. Loại bỏ phần trượt nhô ra (ừ tôi biết Lizzie cũng có nhưng nhìn nó cứ sai sai sao ấy).
3. Thu hẹp tiết diện báng cầm thông qua việc sử dụng băng đạn mini góc Talon có sẵn cho Nightingale.

Với tất cả những điều này, mục tiêu tổng thể của tôi là tạo ra một blaster mượt mà, độ kín khí tuyệt vời, vừa tay và ổn định. Tôi cảm thấy mình đã đạt được mục tiêu đó nên mới phát hành cái này.

Dante sử dụng hầu hết phần cứng gốc của Gecko, như lò xo/ống piston/thanh dẫn piston, v.v. Các vòng đệm chữ O cần thiết hơi khó kiếm nên tôi đã thiết kế dựa trên một bộ vòng đệm chữ O rẻ tiền có trên Amazon. Với việc loại bỏ khóa trượt của Gecko, dựa trên phản hồi, tôi đã nghĩ ra một khóa trượt ẩn sử dụng một cặp chốt bi để giữ trượt cố định khi blaster được nạp đạn. Tôi cũng đã thiết kế lại cò súng để nó kích hoạt chốt với ít lực cản nhất có thể. Thay đổi lớn nhất đối với Dante là việc sử dụng băng đạn Worker Nightingale. Thay đổi này cho phép báng cầm hẹp hơn nhưng đòi hỏi một số thay đổi đối với bộ phận đẩy và bộ phận xoay chiều. Bộ phận đẩy tiêu chuẩn có vòng đệm chữ O trên đó sẽ cọ xát vào môi băng đạn mới. Tôi đã di chuyển vòng đệm chữ O sang bộ phận xoay chiều để bộ phận đẩy sẽ bịt kín nó khi vào vị trí. Tôi cũng phải nghĩ ra một cách mới để ngăn trượt di chuyển quá xa về phía trước sau khi bắn, do đó có cạnh bậc trên bộ phận đẩy. Nhìn chung, có rất nhiều chi tiết nhỏ cộng lại tạo nên một sản phẩm hoàn chỉnh được đánh bóng đẹp mắt, có cơ chế nạp đạn mượt mà và độ kín khí tuyệt vời.

In 5 lớp tường, 25% độ đặc ruột. Số này có thể hơi thừa nhưng tôi đến từ cộng đồng Voron nên đây là thông số cấu trúc khá tiêu chuẩn. Cần hỗ trợ (Support Needed): frame_front, frame_rear, turnaround In với chân chống (Print w/Brim): plunger_rod, pusher Đối với băng đạn: Tôi đã sử dụng băng đạn Worker Nightingale chính hãng đã cắt ngắn. Thay thế nắp dưới của băng đạn bằng magazine_base từ bộ tệp.

Ống piston và nòng nên vừa khít chặt. Bạn có thể thêm một lớp keo e6000 để niêm phong tốt hơn.

Các lò xo retaliator được đề xuất cho Gecko sẽ hoạt động, nhưng tôi đã sử dụng lò xo K31 dài 5,5" (140mm) cho tôi tốc độ khá đẹp từ 90 đến 100fps, đây là điểm ngọt ngào cho nhu cầu của tôi.

Vòng đệm chữ O 17x2.4mm đặt vào rãnh trong bộ phận xoay chiều.

Liên kết phần cứng:

Ốc vít https://www.amazon.com/gp/product/B07WCT6VY6/ref=ox_sc_act_title_1?smid=A1THAZDOWP300U&psc=1 https://www.amazon.com/iExcell-Socket-Button-Screws-Washers/dp/B0811NDFNJ/ref=sr_1_3?crid=37KYV3TYYGFC0&keywords=m3+bhcs&qid=1704405065&sprefix=m3+bhcs%2Caps%2C107&sr=8-3

Ống piston và thanh dẫn hướng https://www.amazon.com/dp/B09FNYZ7SN?psc=1&ref=ppx_yo2ov_dt_b_product_details https://www.amazon.com/dp/B002N7RPHY?psc=1&ref=ppx_yo2ov_dt_b_product_details

Chốt bi và insert ép nhiệt https://www.amazon.com/dp/B07TGGBM2L?psc=1&ref=ppx_yo2ov_dt_b_product_details https://www.amazon.com/gp/product/B08TRK72TR/ref=ox_sc_act_title_3?smid=A17NWEQILMUSOP&psc=1

Lò xo và vòng đệm chữ O https://www.amazon.com/gp/product/B09BN1654P/ref=ox_sc_act_title_8?smid=A25P4OVD8J0C6N&psc=1 https://www.amazon.com/gp/product/B071259WWW/ref=ox_sc_act_title_7?smid=A257ALKOU7JKIJ&psc=1 (có thể dùng lò xo bút) https://www.amazon.com/gp/product/B092MDGM11/ref=ox_sc_act_title_6?smid=A15EVEQ6HU2PEN&psc=1

Các vòng đệm chữ O là thứ duy nhất tôi mua riêng cho dự án này. Còn lại là những thứ tôi có sẵn.

Danh sách vật liệu (Bill of Materials)

Nòng: Ống nhôm 16mm x 13mm, dài 150mm Ống piston: Ống nhôm 30mm x 27mm, dài 71mm Thanh dẫn piston: Ống đồng 17/32, dài 40mm Lò xo: Lò xo Retaliator 7-9kg hoặc lò xo có kích thước tương đương O-rings: 1x 27mm x 3.1mm, 1x 17mm x 2.4mm 16x insert ép nhiệt M3x5mm 8x ốc vít đầu lõm M3x4mm 2x ốc vít đầu lõm M3x6mm 6x ốc vít đầu tròn M3x6mm 4x ốc vít đầu tròn M3x8mm 2x ốc vít đầu ổ cắm M3x25mm 4x ốc vít đầu ổ cắm M3x30mm 1x lò xo cho chốt 1x lò xo hồi vị 25mm x 5mm cho cò súng Lò xo hồi vị tùy chọn cho trượt, đặt vừa trên nòng
