KeyConnect RJ45 Jack - Đế giữ đầu nối mạng RJ45

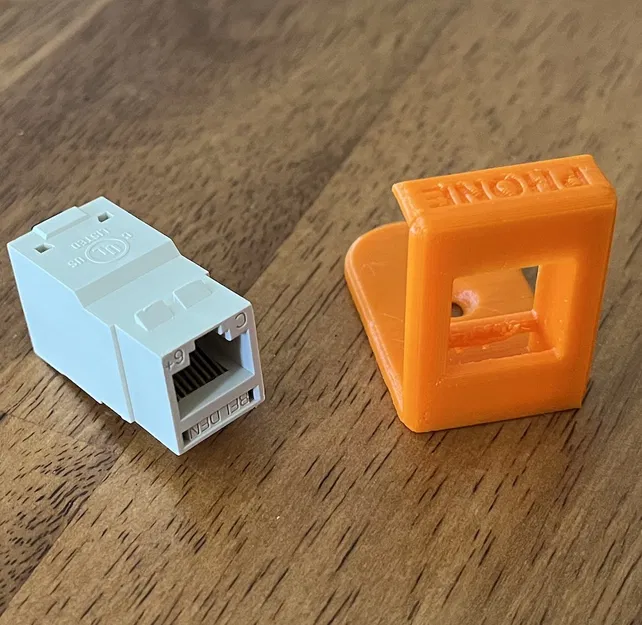

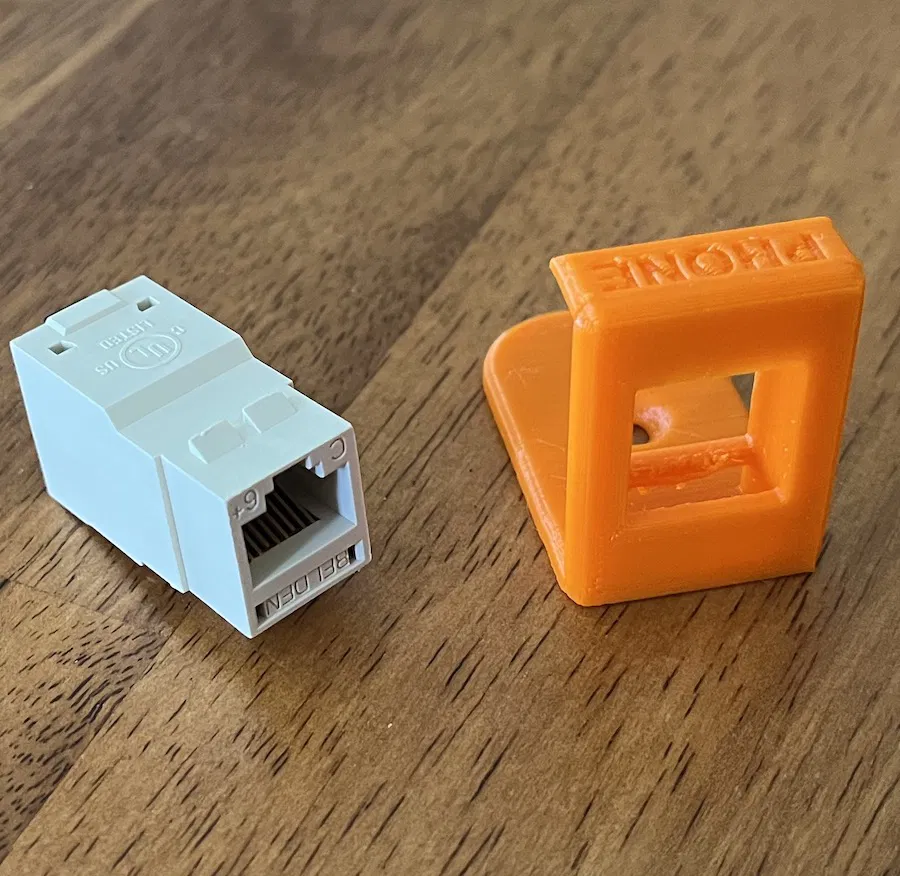

Trong công việc IT của mình, đôi khi tôi cần lắp đặt các jack RJ45 đơn lẻ ở những vị trí bất tiện. Các tiêu chuẩn đi dây quy định rằng dây phải chạy vào một jack tường hoặc patch panel, nhưng bạn không có sẵn jack nhựa phù hợp khi cần. Tôi đã sử dụng các jack RevConnect (có lẽ là tiêu chuẩn Bắc Mỹ từ Belden) vừa với bất kỳ lỗ mở tiêu chuẩn KeyConnect nào. Tôi đã cố gắng sao chép tiêu chuẩn KeyConnect đó để tạo ra một jack đơn có thể gắn tường khi tôi cần chạy một hoặc hai cáp đến một vị trí không thể lắp đặt các tấm tường.

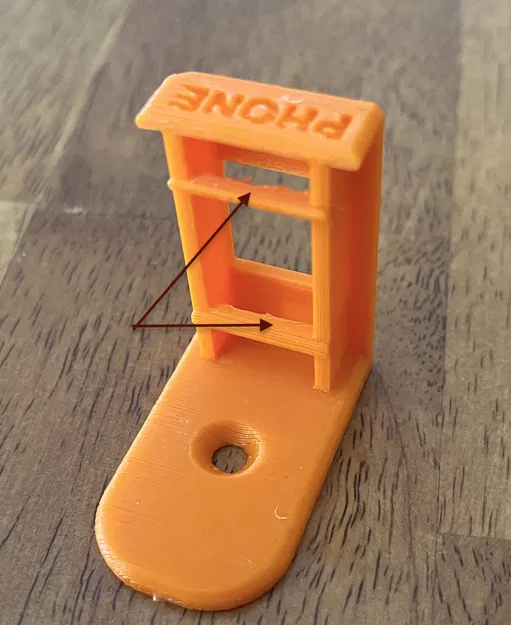

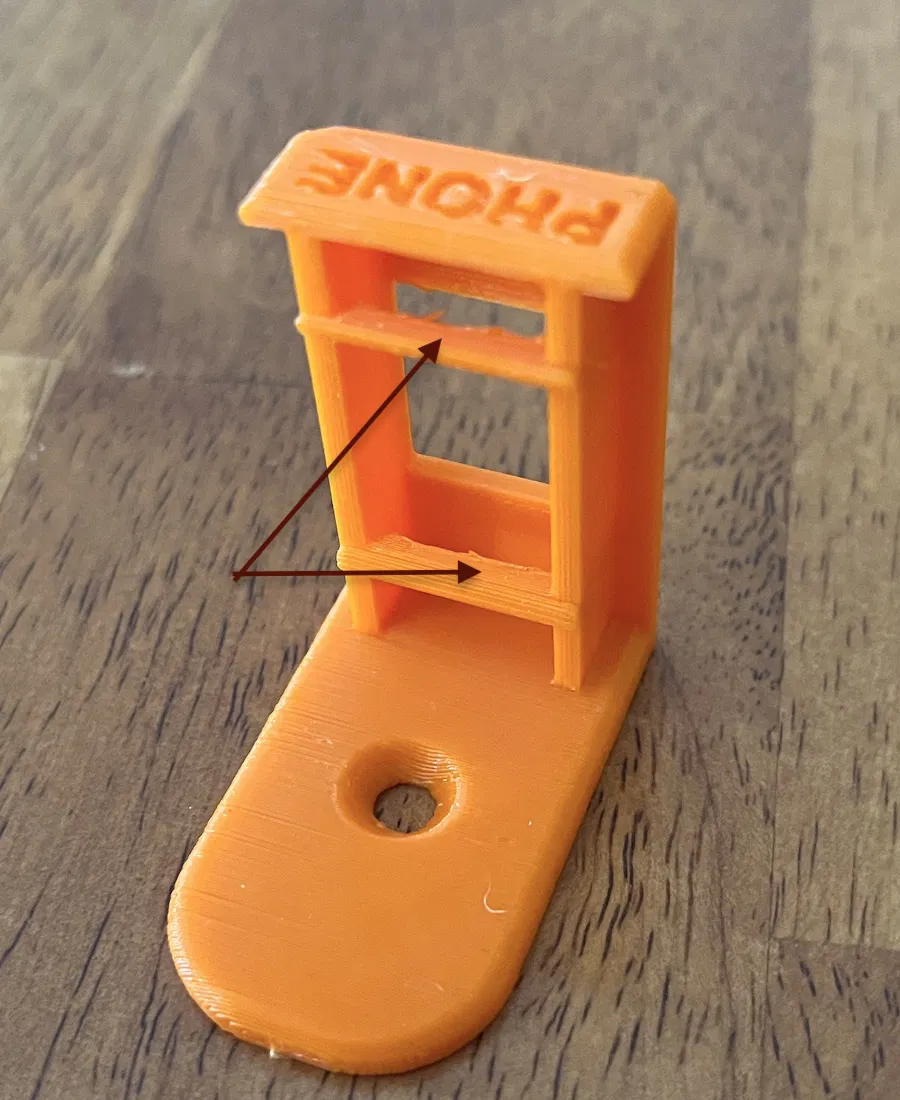

Đây là một bản đang trong quá trình hoàn thiện và tôi đã gặp nhiều thất bại. Đầu tiên, tôi đã khám phá ra vẻ đẹp của PETG. Bộ phận này in tốt bằng PLA nhưng hơi cứng. PETG thì chắc chắn và mềm dẻo hơn. Tôi đặc biệt khuyên dùng PETG. Có hai khu vực có vấn đề trong bản in này, mà tôi đã chỉ ra trong một bức ảnh, đó là 2 "thanh" giữ các kẹp của đầu nối RJ45. Những thanh này phải tương đối chính xác, nhưng chúng là các cầu nối và việc in chúng một cách chính xác có thể khó khăn đối với những người ít kinh nghiệm về bridging. Tôi có thể in thành hai mảnh và dán lại, nhưng tôi vẫn đang thử nghiệm các tùy chọn in một mảnh.

Tôi in bộ phận này ở chế độ Chất lượng 0.2mm, 3 lớp ngoài, và tôi đã in có và không có supports. Tôi đặt phần mở RJ45 trên khay in và phần tab vít ở trên không. Tôi đã thành công hơn khi sử dụng supports (với PolyLite PETG và PrusaSlicer trên MK3S+). Gần đây, tôi đã thử Prusa Black PETG và nó hoạt động tốt mà không cần supports: Tôi bật quạt luôn bật ở 80% và giảm nhiệt độ cho các lớp không phải lớp đầu tiên xuống: 230/85. Quạt dùng để cải thiện bridging. 2 bản in gần đây nhất đều rất tốt.

Khi in có supports, tôi chỉ cần bật supports và làm sạch chúng sau. Đôi khi, cạnh của các thanh này hơi bị dính với vật liệu support và bạn sẽ nhận được các mức độ chất lượng khác nhau ở cạnh giữ kẹp.

Tôi thường chế tạo và thử nghiệm khoảng 4 cái cùng lúc và giữ chúng trong bộ dụng cụ của mình.

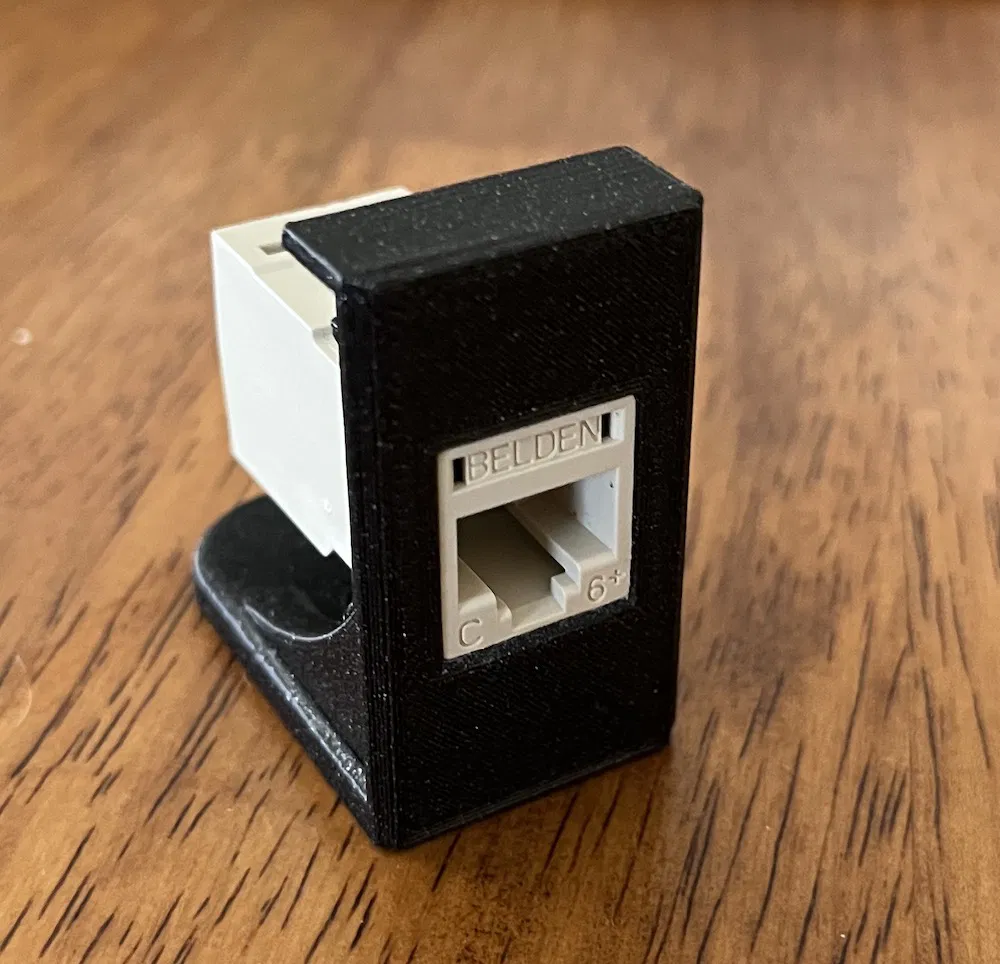

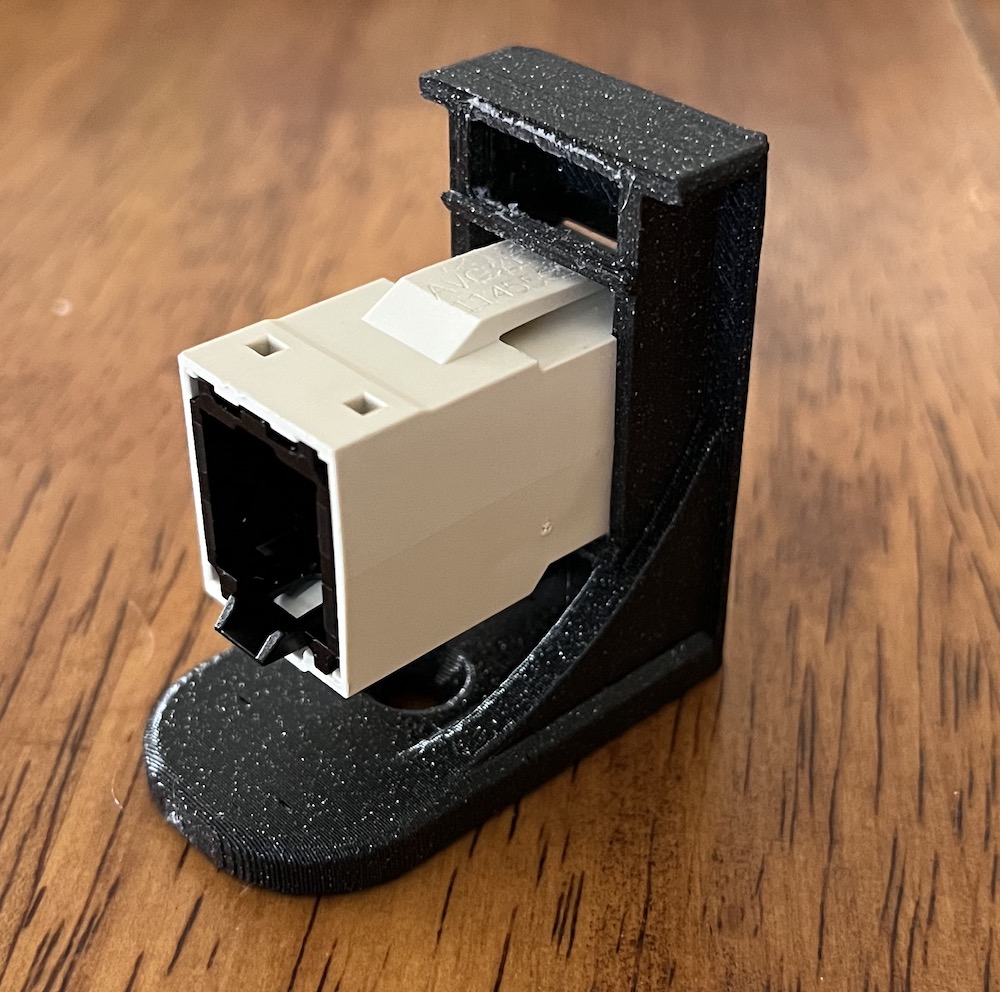

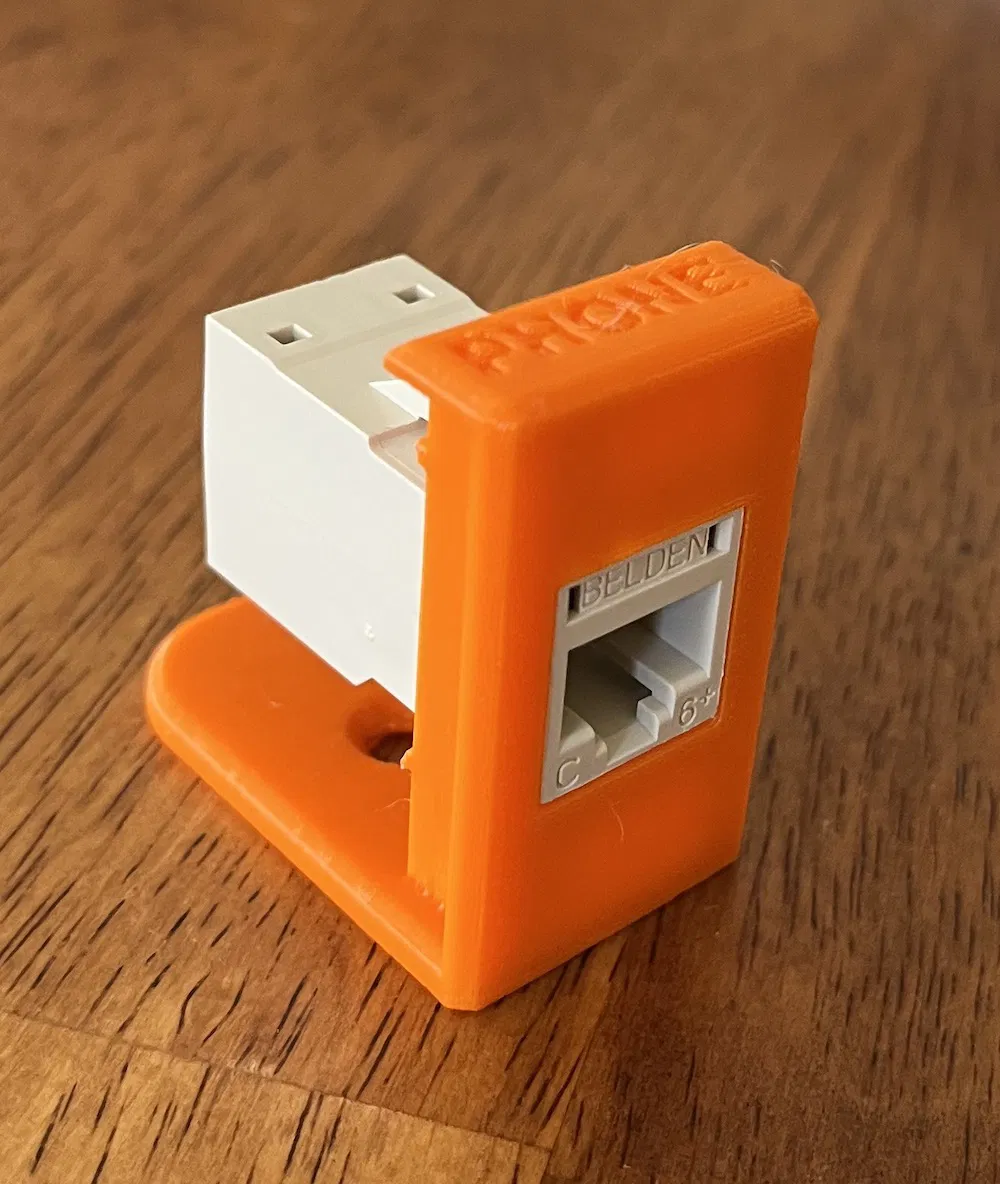

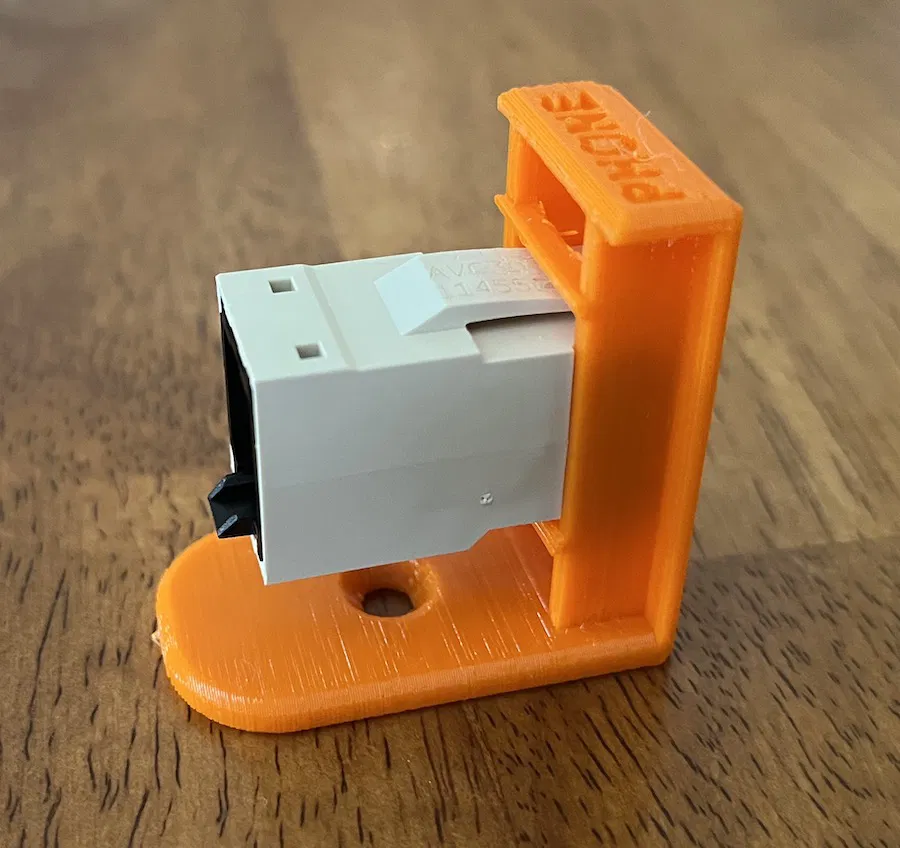

Nếu bạn in và thử, hãy cho tôi biết kết quả của bạn và tôi có thể điều chỉnh mô hình. Tấm phẳng phía trên có thể dùng để dán nhãn như trong hình. Mô hình STL không có nhãn, nhưng bạn có thể thêm vào lúc slicing. Các mô hình màu cam là các phiên bản đầu. Bản màu đen là mô hình mới nhất.
