Bộ giảm âm quạt 120mm tự động cho vỏ Prusa Original

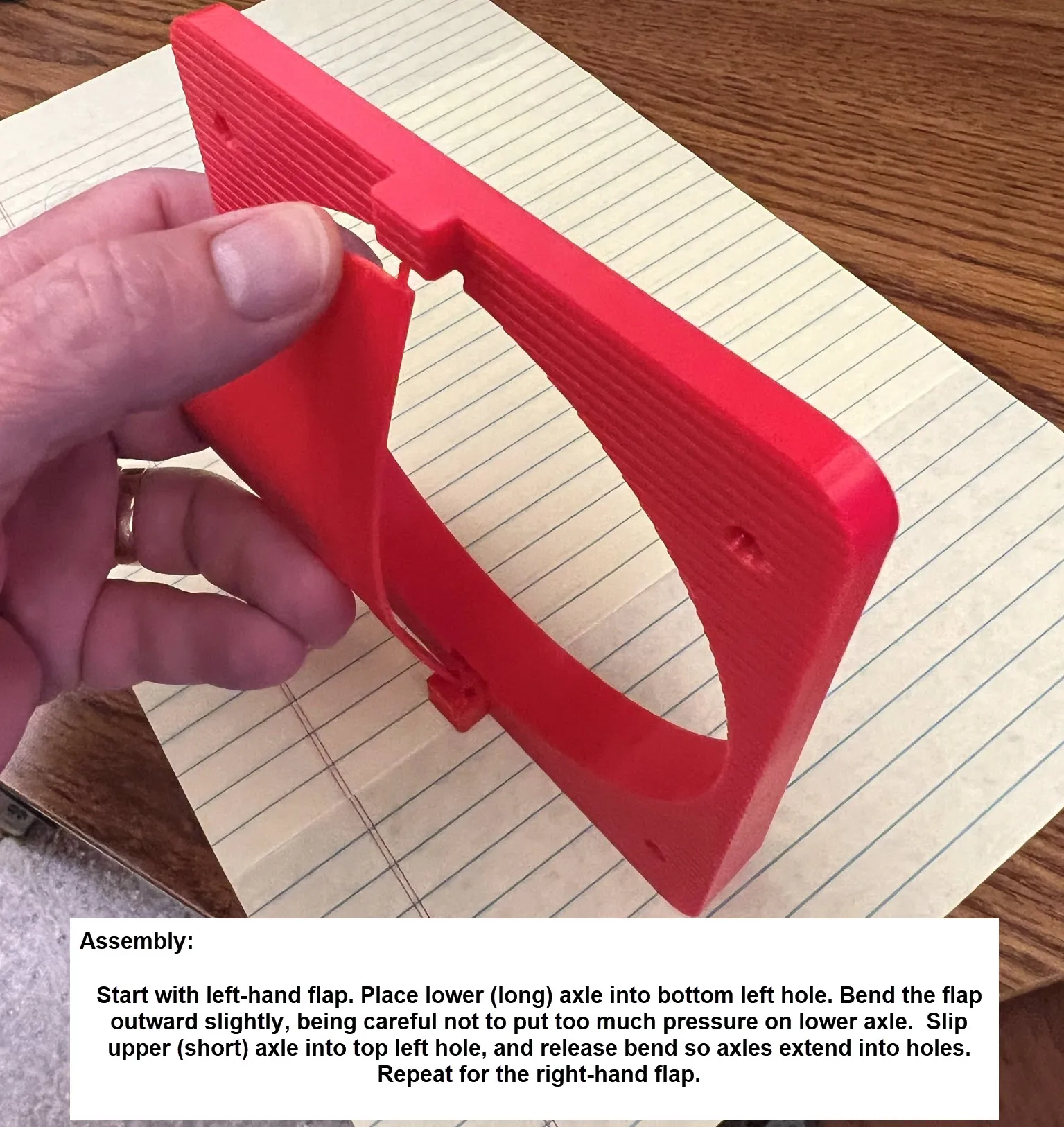

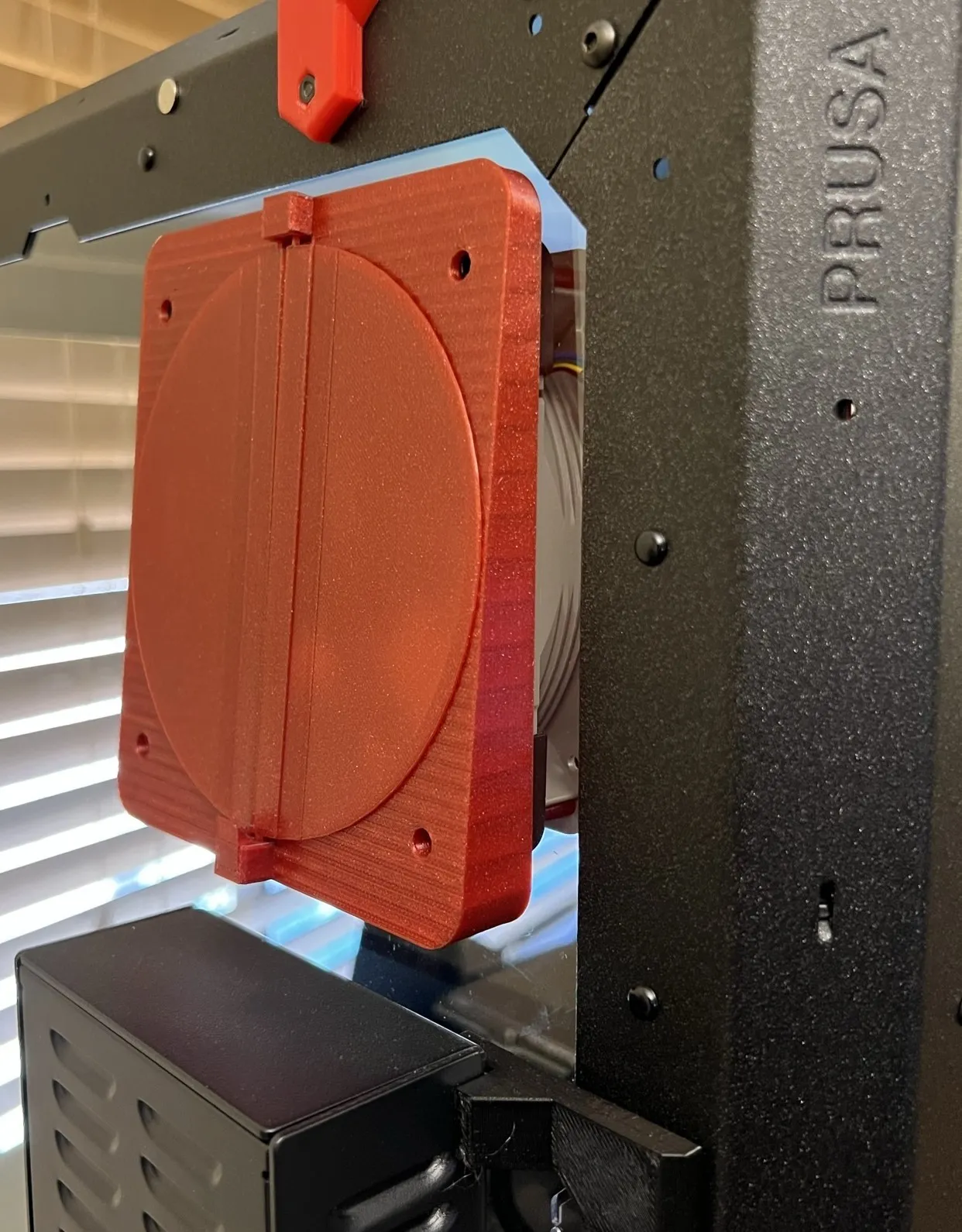

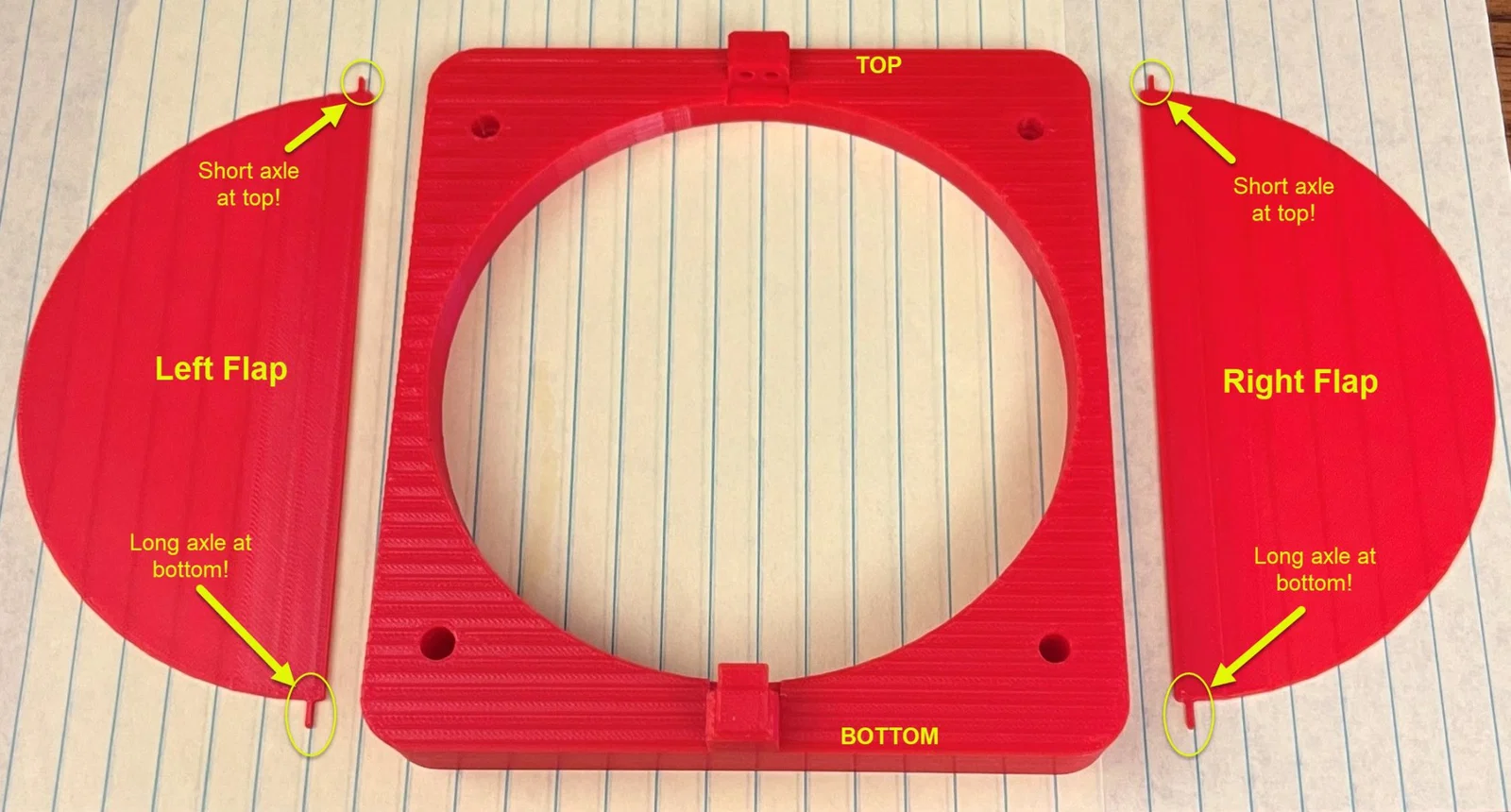

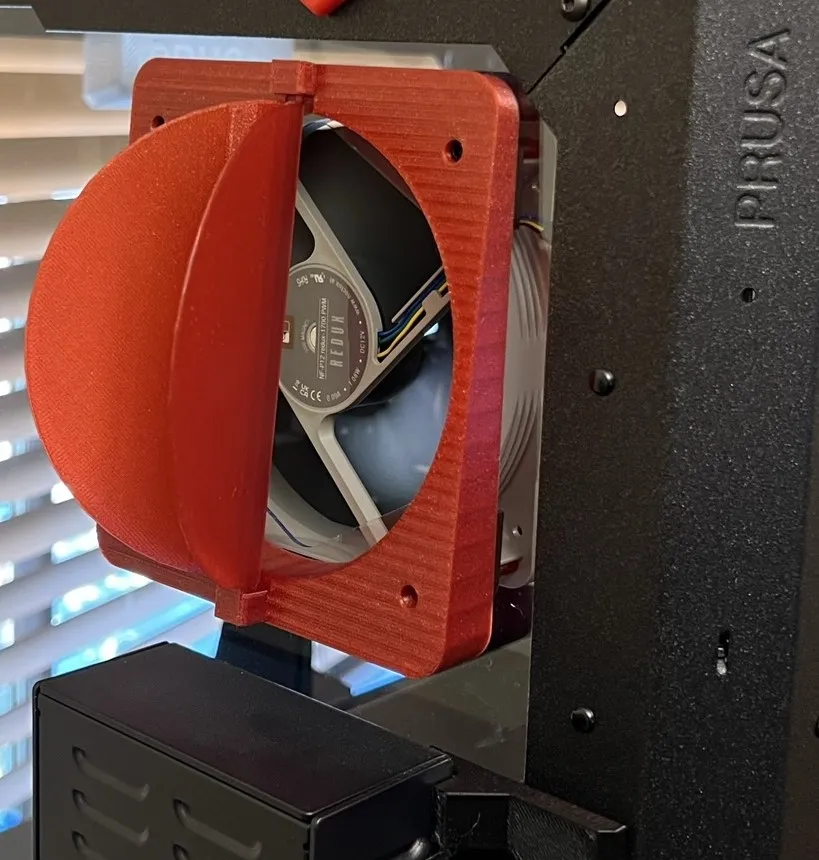

Cài đặt một quạt thông gió để giữ cho Nguyên bản Prusa Enclosure của bạn mát mẻ cho PLA hoặc PETG? Nhưng không muốn không khí thoát ra khi bạn in ABS hoặc ASA? Vậy bạn cần một bộ giảm âm quạt! Bộ giảm âm này được thiết kế để vừa với lỗ cắt 120mm ở phía sau của Nguyên bản Prusa Enclosure. Các cánh (louver) sẽ tự động mở ra khi quạt thổi khí ra ngoài và tự động đóng lại do trọng lượng của chúng khi quạt tắt. Quan trọng: Mặc dù Nguyên bản Prusa Enclosure không hoàn toàn kín khí, nhưng quạt thông gió được sử dụng phải có áp suất tĩnh đủ để tạo ra một chút chân không, do đó gây ra việc hút không khí qua các lỗ và khe hở bổ sung. Một quạt máy tính tiêu chuẩn 120mm, 1200rpm sẽ KHÔNG đủ. Bạn sẽ muốn một quạt được gán nhãn là “áp suất tĩnh cao”, tốc độ tối đa 1700rpm hoặc cao hơn – chẳng hạn như các quạt 120mm được làm cho bộ tản nhiệt nước máy tính. In khung bộ giảm âm, và một cái mỗi của cánh Louver-R và Louver-L, bằng vật liệu bạn chọn (tôi đã sử dụng Prusament PETG). Chiều cao lớp 0.2mm hoặc thấp hơn cho khung sẽ cung cấp một bề mặt mịn hơn, và chiều cao lớp 0.15mm được khuyến nghị cho các cánh (louver). Hãy cẩn thận khi gỡ các cánh ra khỏi bàn in, vì các chốt xoay (trục) rất dễ bị hỏng! Lắp ráp khung và các cánh theo sơ đồ và hình ảnh đã cung cấp. Đảm bảo đặt chốt xoay dài hơn (trục) về phía dưới của khung và cẩn thận không làm gãy chốt xoay trong quá trình lắp ráp. Đặt quạt của bạn bên trong ngăn, hướng ra ngoài (thông gió), và căn chỉnh với các lỗ bắt vít đã cắt sẵn của ngăn. Đặt khung bộ giảm âm ở bên ngoài ngăn, với phần dày hơn ở phía dưới, và căn chỉnh với các lỗ bắt vít của ngăn. Chèn các vít 3mm qua (4) lỗ trong khung, sau đó qua các lỗ đã cắt sẵn trong nhựa ngăn, và vào các lỗ gắn của quạt. Chiều dài vít cần thiết sẽ phụ thuộc vào độ dày của khung quạt của bạn, nhưng nói chung 12-14mm nên đủ. Lưu ý rằng các lỗ gắn cho quạt 120mm lớn hơn 3mm đường kính. Một đai ốc lục giác 3mm đơn giản thường vẫn hoạt động, có hoặc không có vòng đệm. Nhưng nếu bạn có một ít TPU sẵn, tôi khuyên bạn nên sử dụng các bộ chuyển đổi gắn này: Cung cấp năng lượng và điều khiển quạt của bạn: Tất nhiên, bạn sẽ cần một nguồn điện phù hợp cho quạt mà bạn chọn. Với một bộ điều khiển quạt pwm đơn giản và giá rẻ, bạn có thể theo dõi nhiệt độ của buồng chứa và điều chỉnh tốc độ quạt khi cần thiết. Đối với một cách tiếp cận tự động hơn, các lựa chọn là vô hạn (ví dụ, tôi đã thêm một cảm biến nhiệt độ vào một Raspberry pi chạy Octoprint, và để nó tự động điều khiển quạt dựa trên nhiệt độ của buồng chứa). Chúc bạn in ấn vui vẻ và giữ mát! :-)
