Giá đỡ thanh ray socket

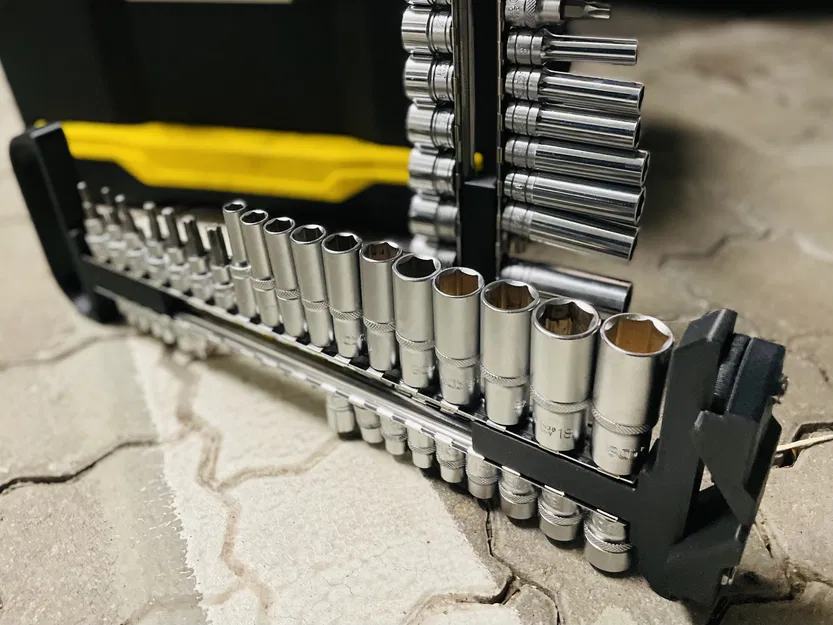

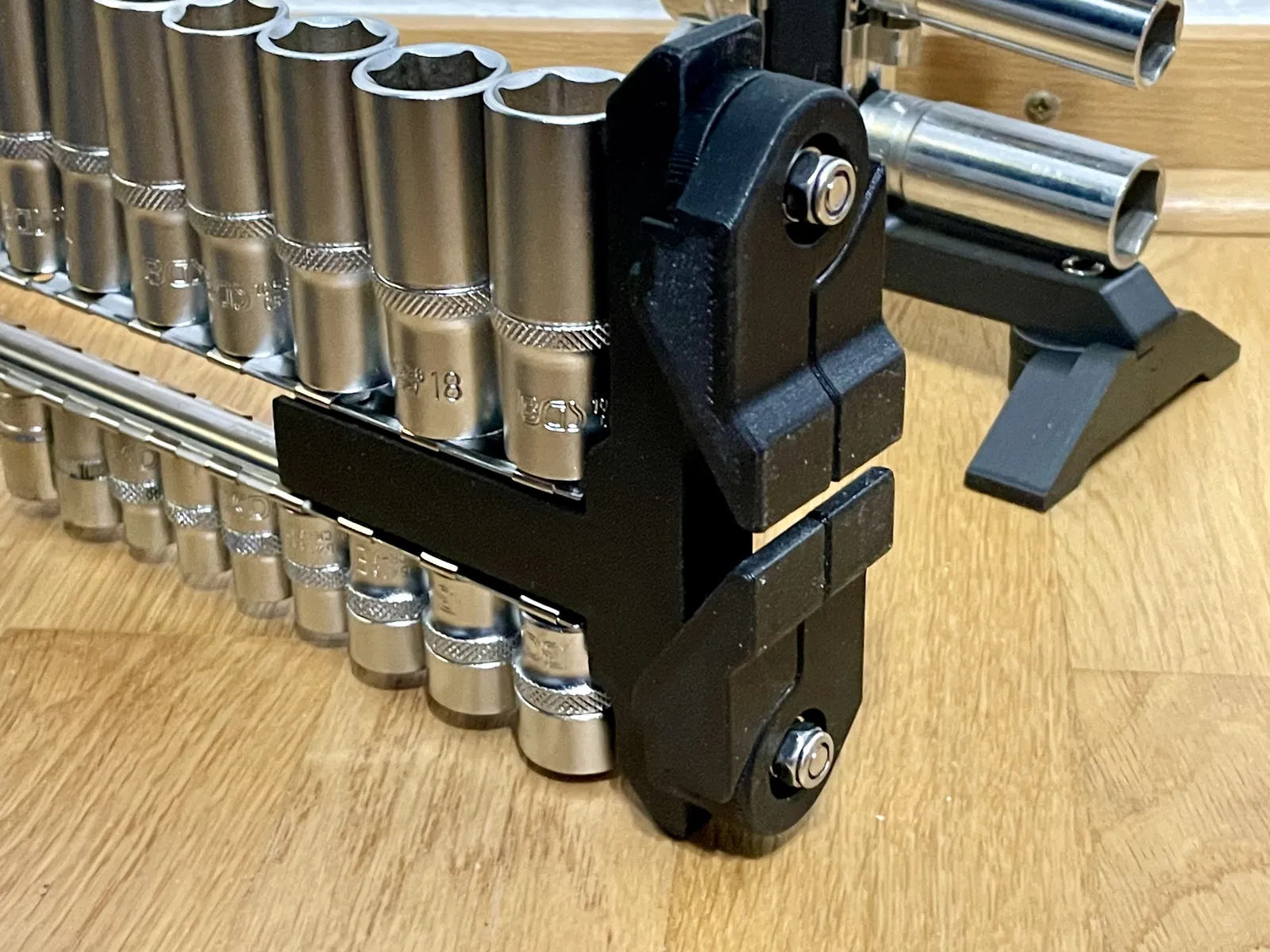

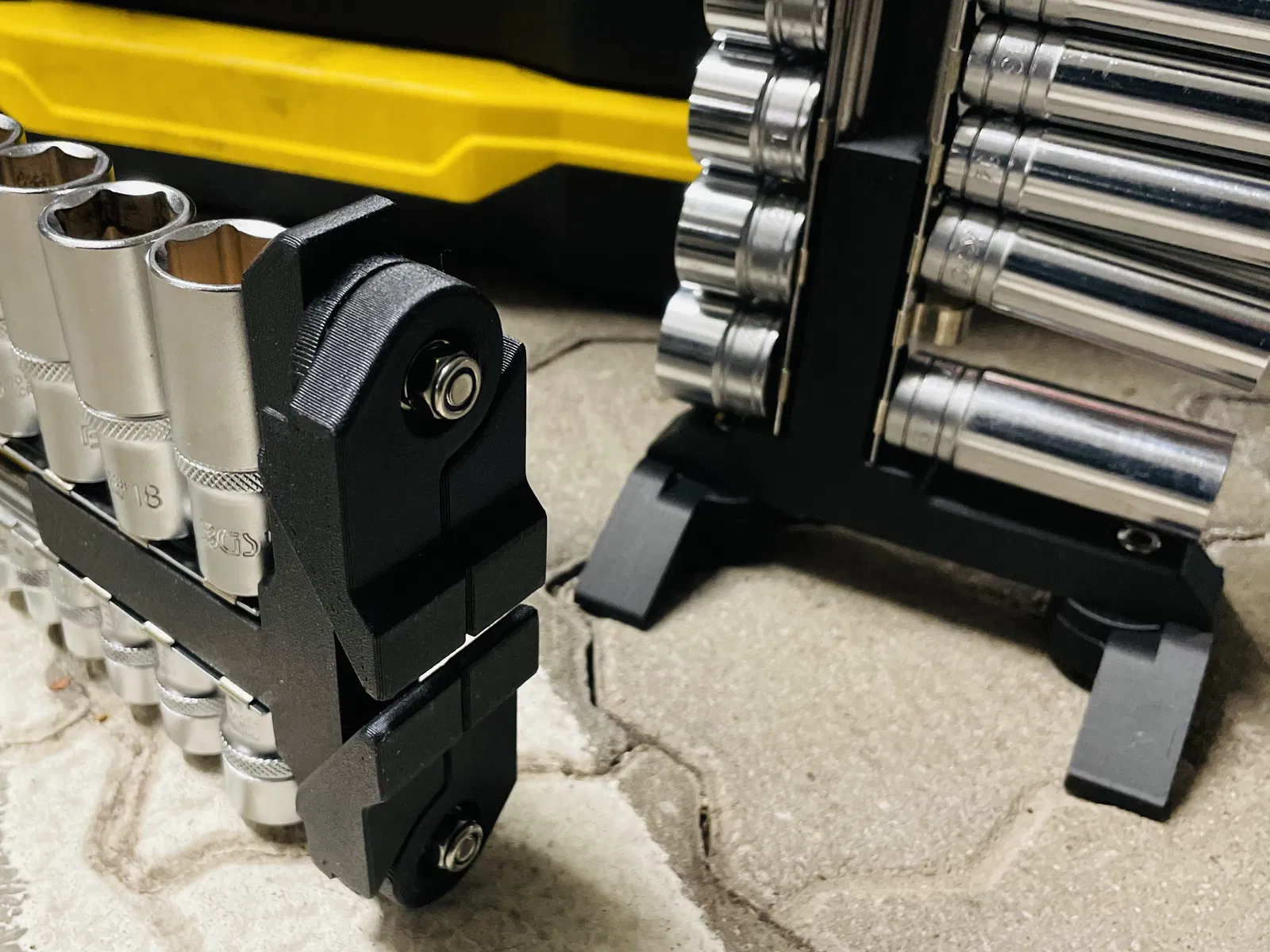

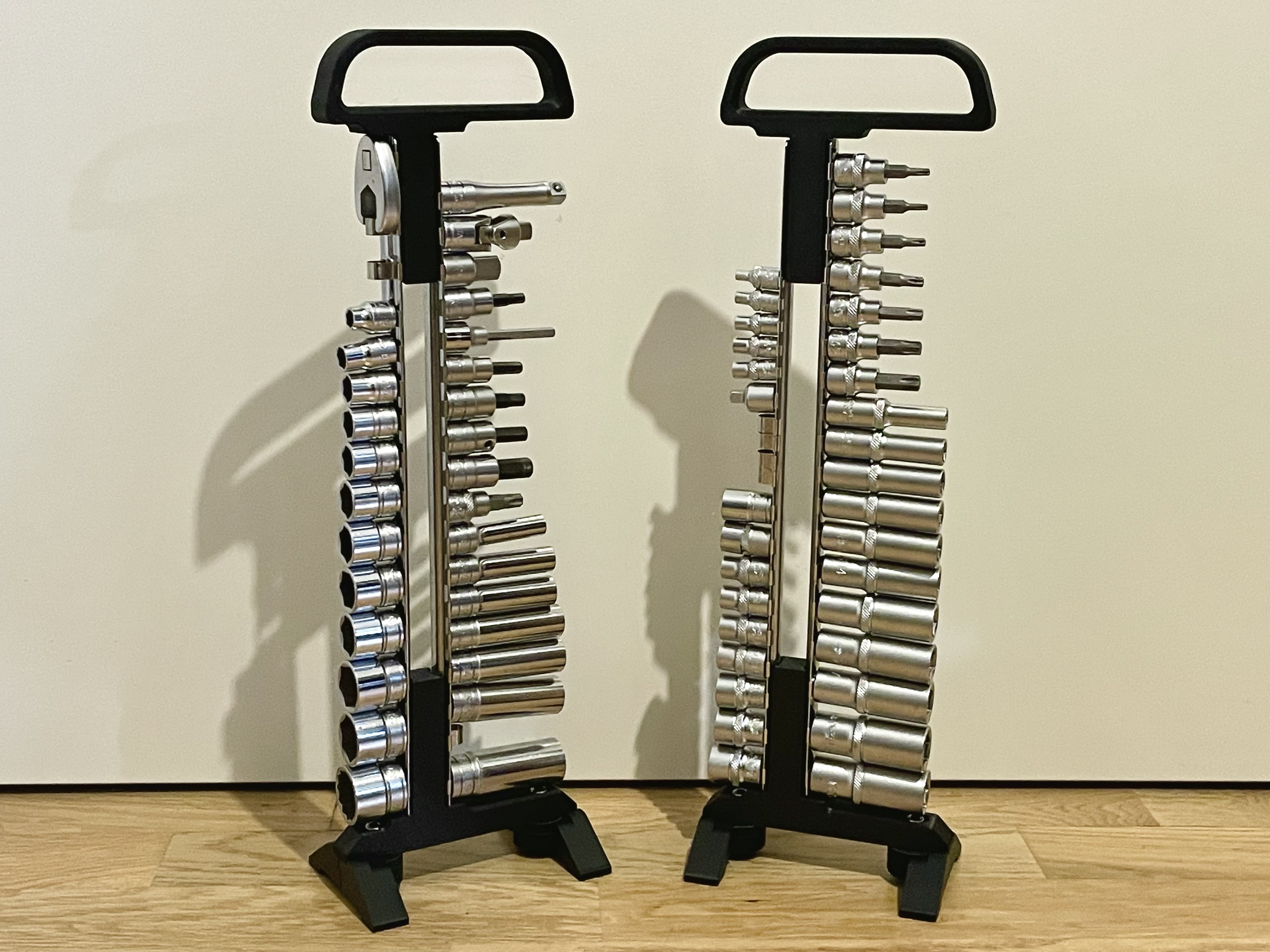

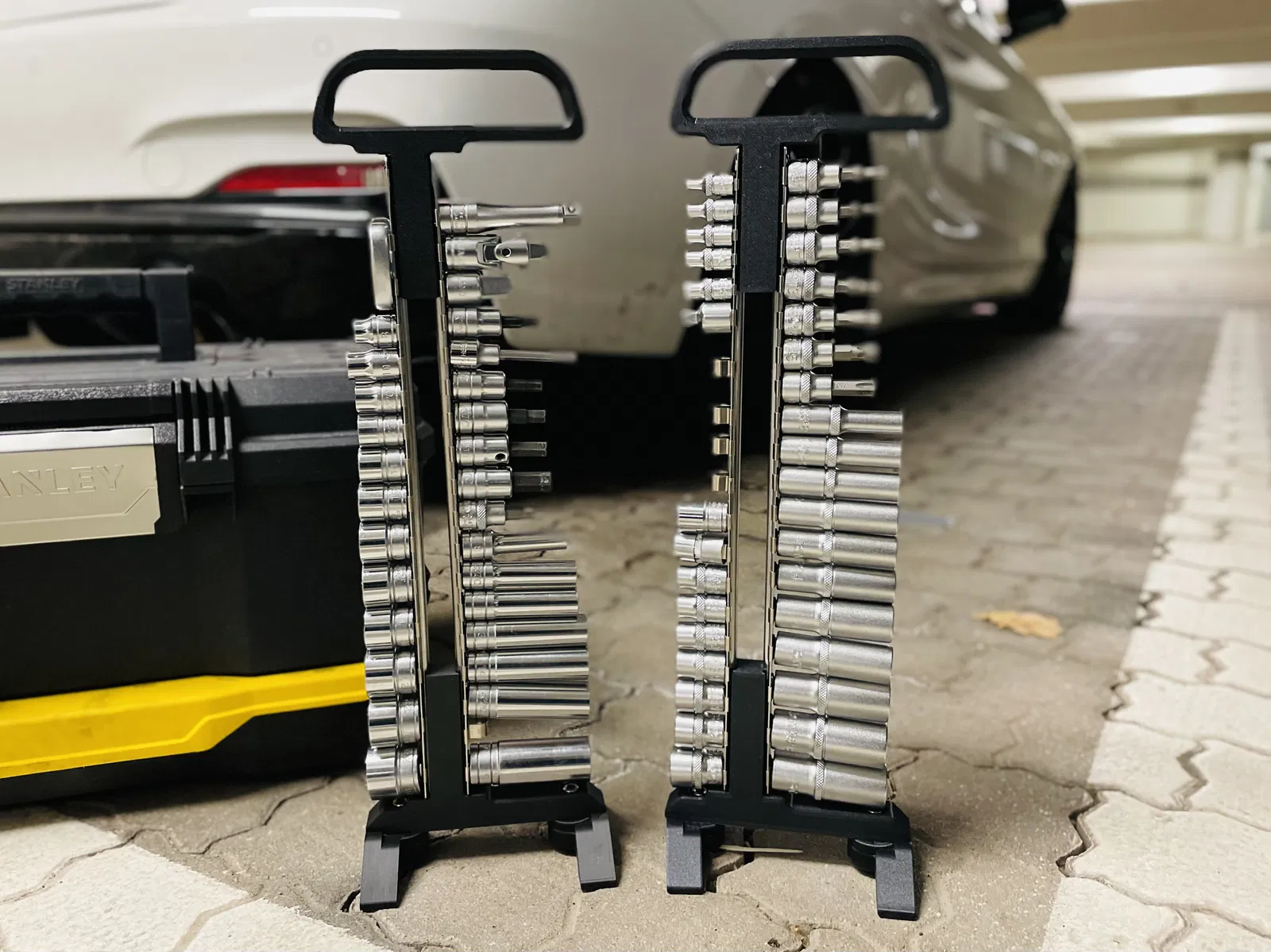

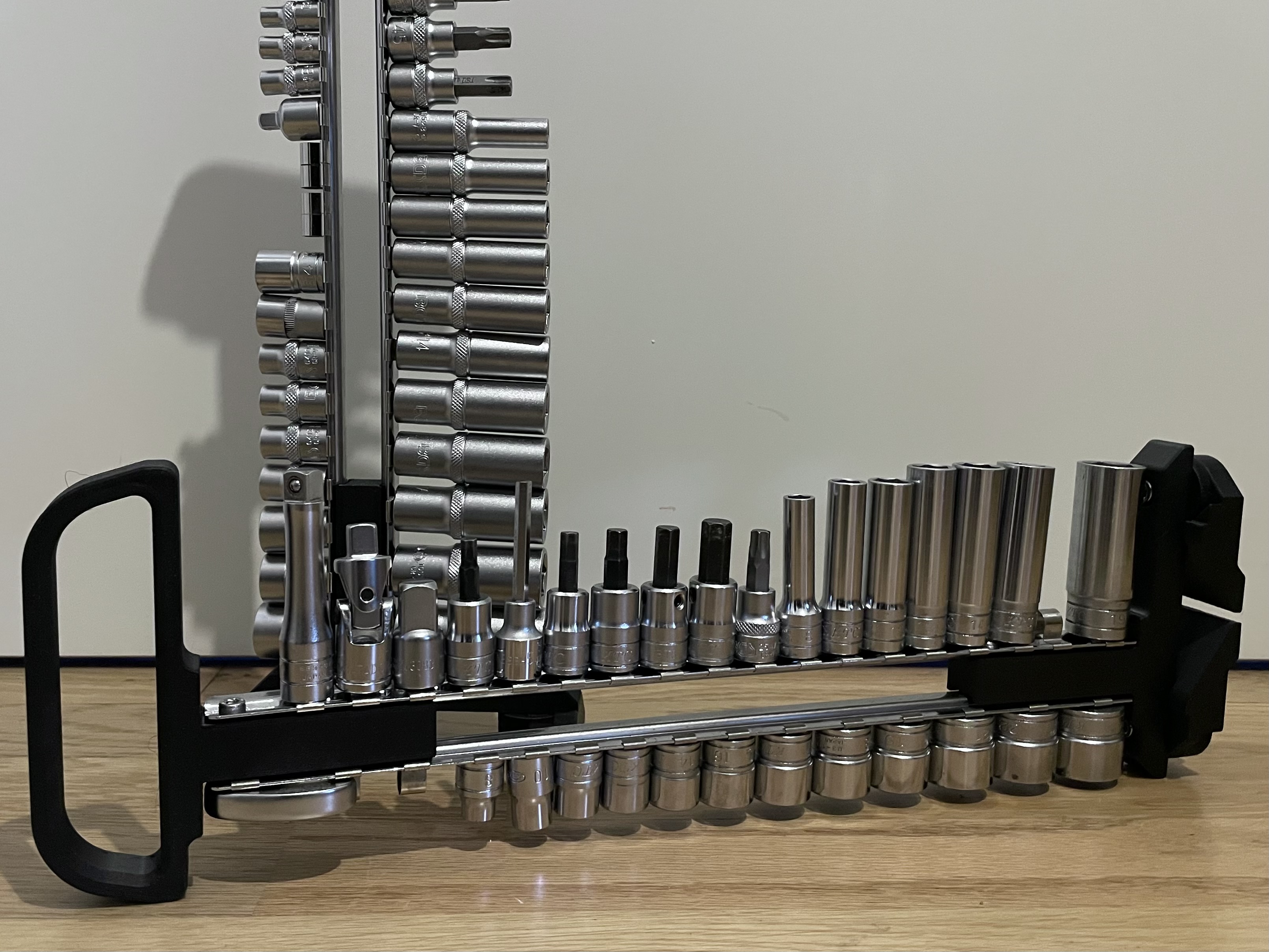

Tui muốn có một cách đơn giản để làm cho các thanh ray socket của tui di động và cũng gọn gàng trong hộp dụng cụ của tui. Cái giá đỡ này kết hợp một cặp thanh ray socket, có thêm tay cầm và chân gấp.

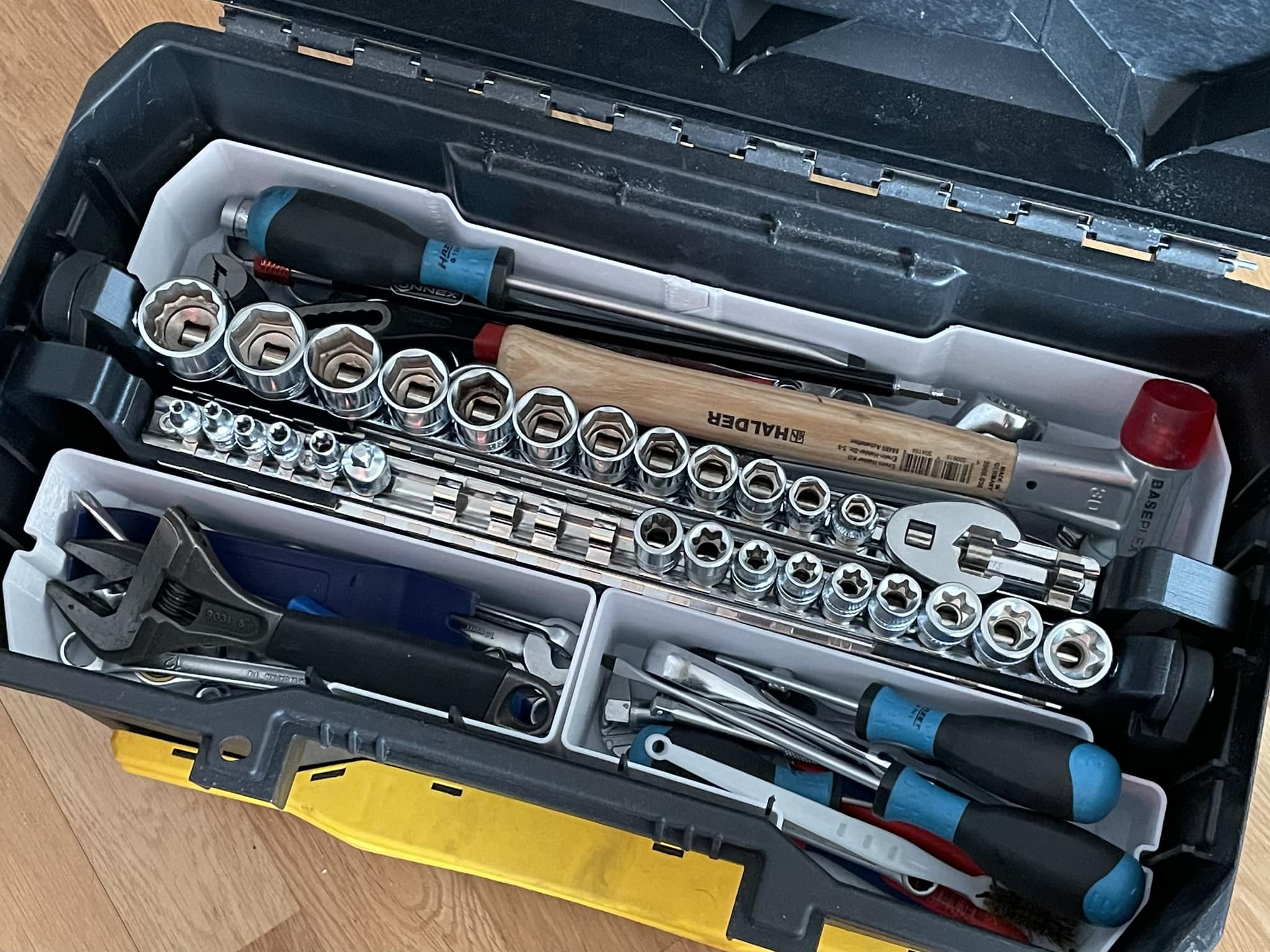

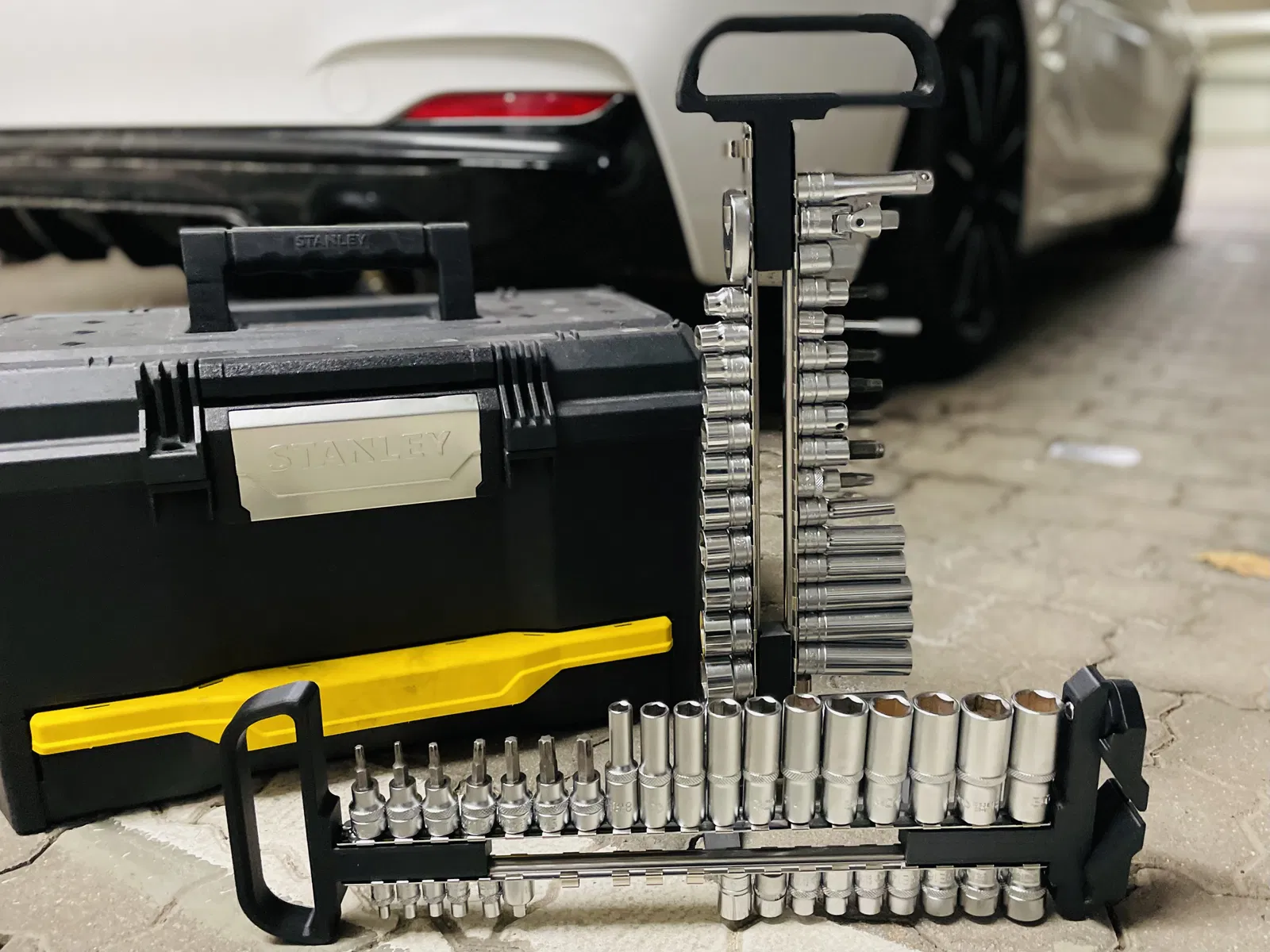

Vì phần trên và phần dưới được tách rời, nên chiều dài tổng thể phụ thuộc vào chiều dài của thanh ray. Trong trường hợp của tui, tui đã cắt chúng xuống còn 360mm, để vừa với hộp Stanley Tool của tui nhưng tùy theo nhu cầu và sở thích của bạn.

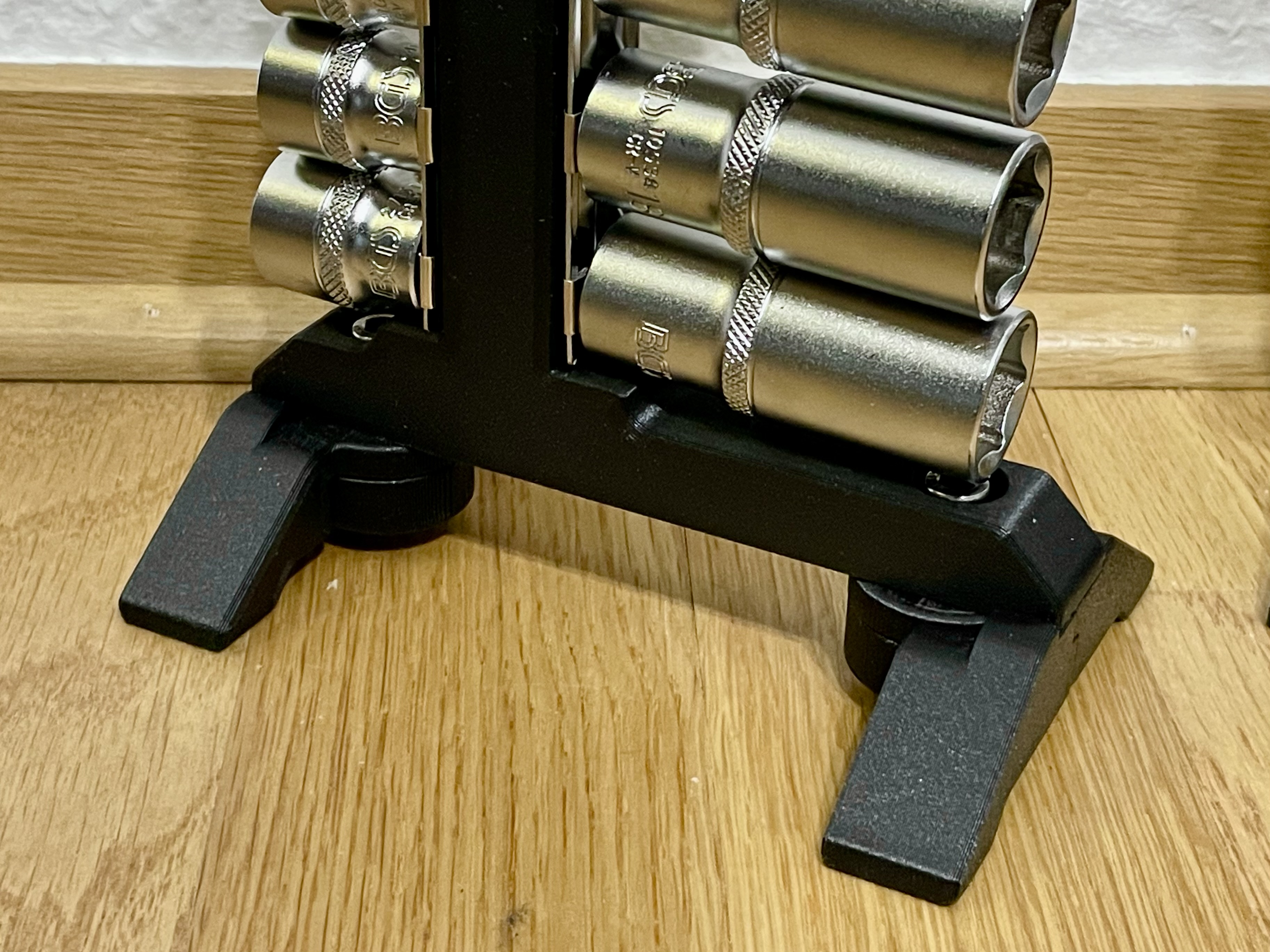

Cả hai phần trên và dưới đều có cùng chiều rộng, vì vậy nó cũng ổn định theo hướng ngang.

Để lắp ráp, bạn sẽ cần:

• 2x Thanh ray socket (rộng khoảng 20mm)

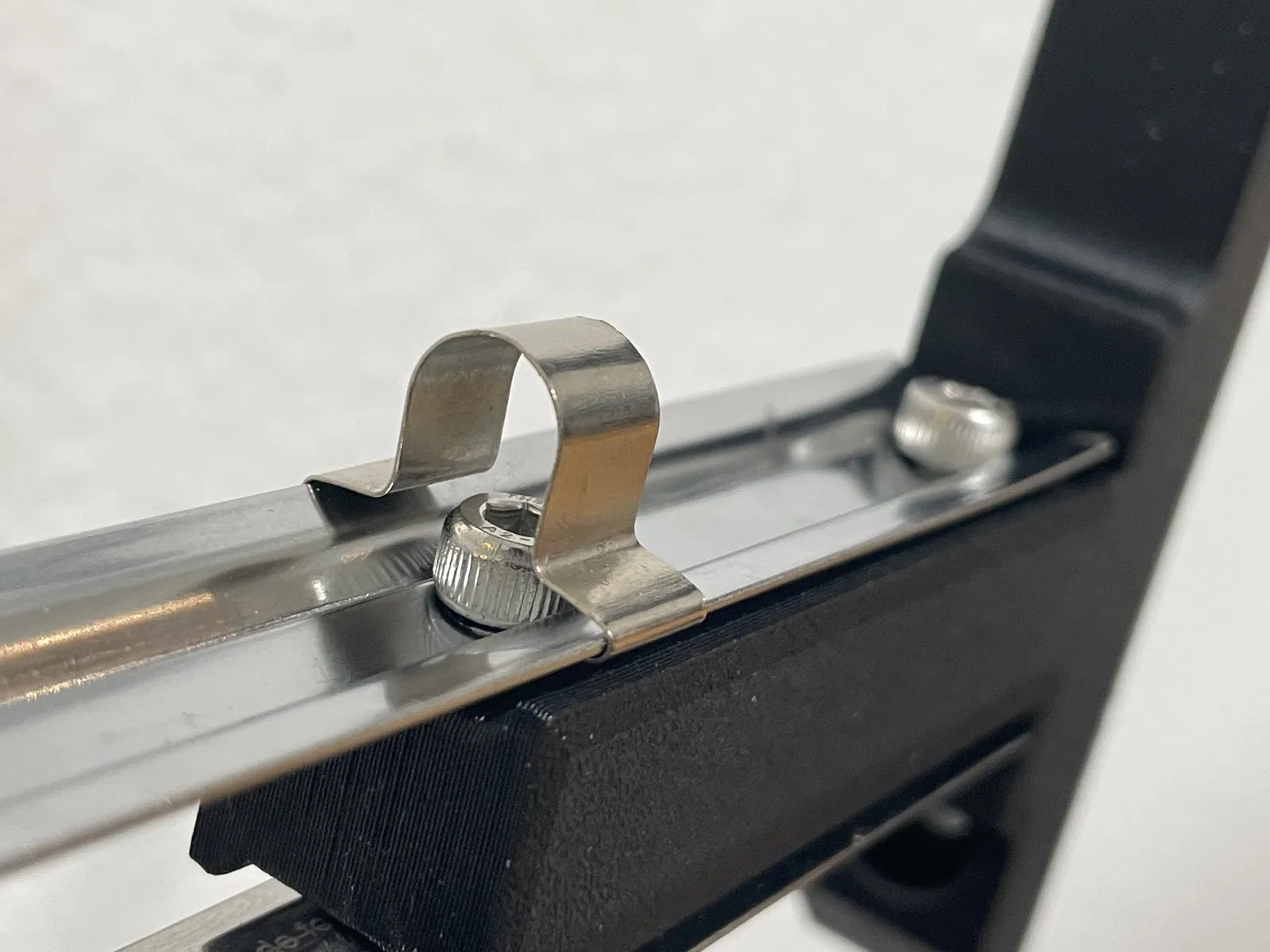

• 8x Bulong đầu socket M5x8
• 8x Ren cấy M5x9.5 (đường kính lỗ chuẩn bị: 6.4mm)

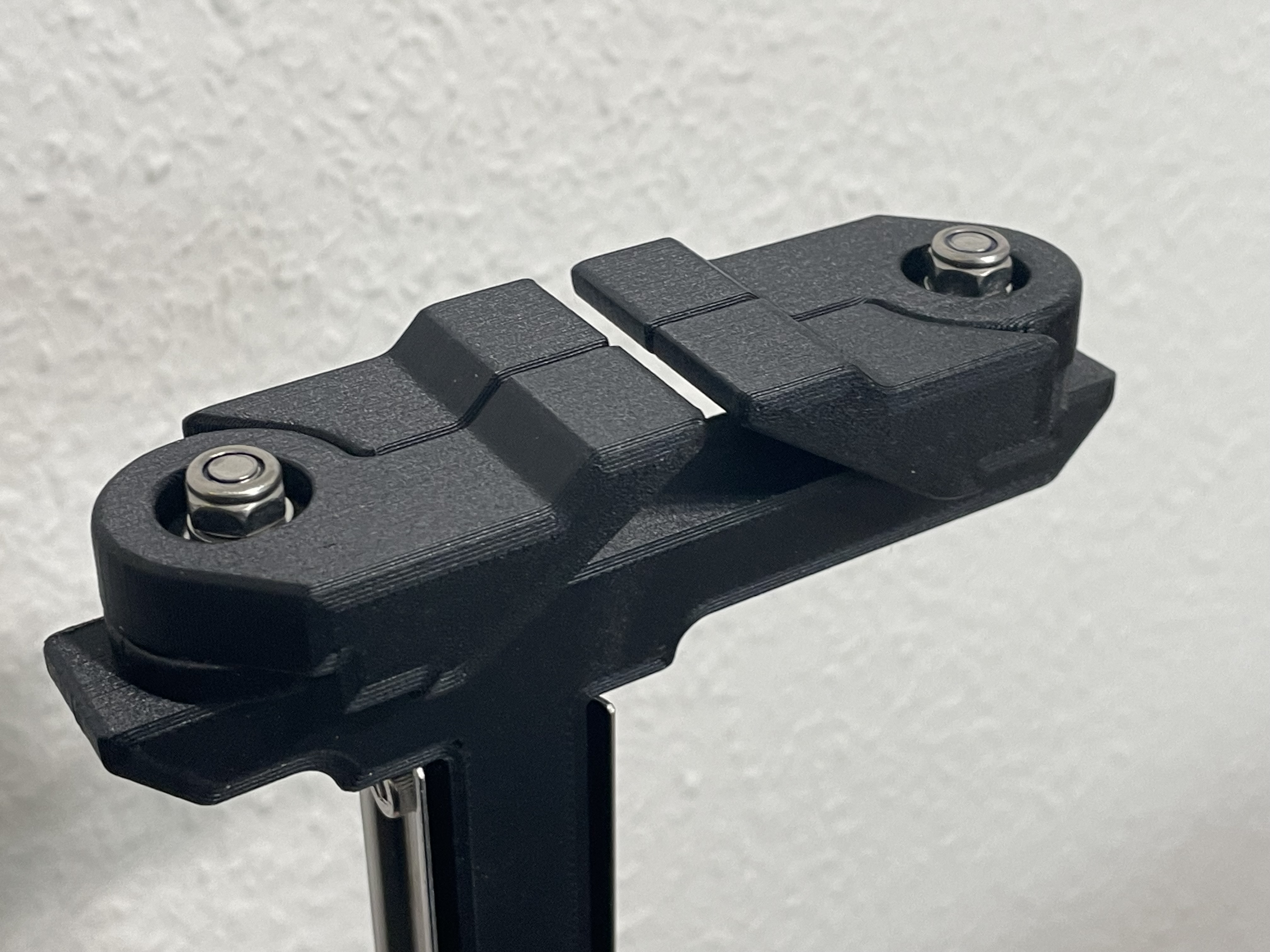

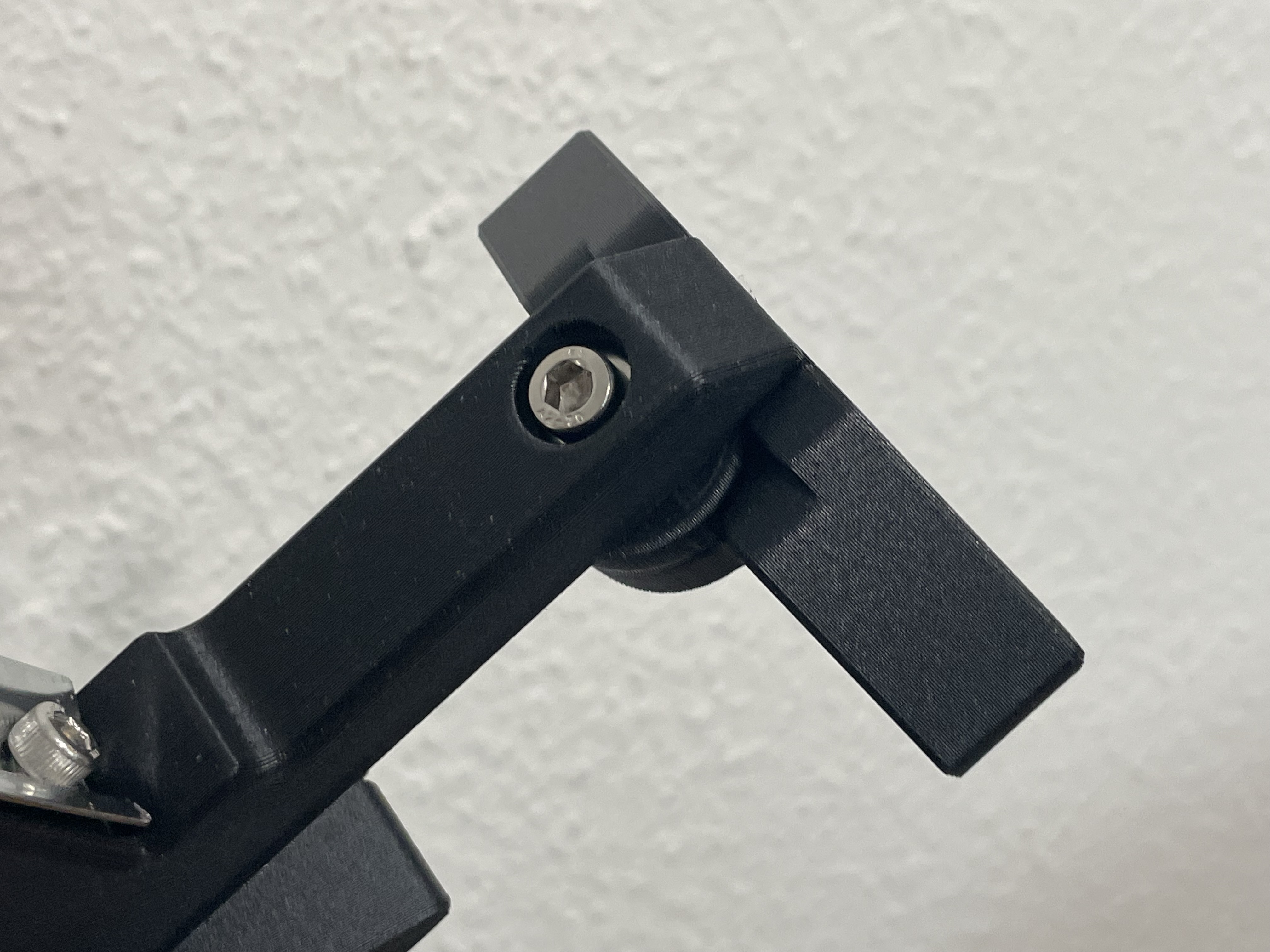

• 2x Bulong đầu socket M6x30
• 4x Long đền M6
• 2x Long đền vênh M6
• 2x Đai ốc khóa nylon M6

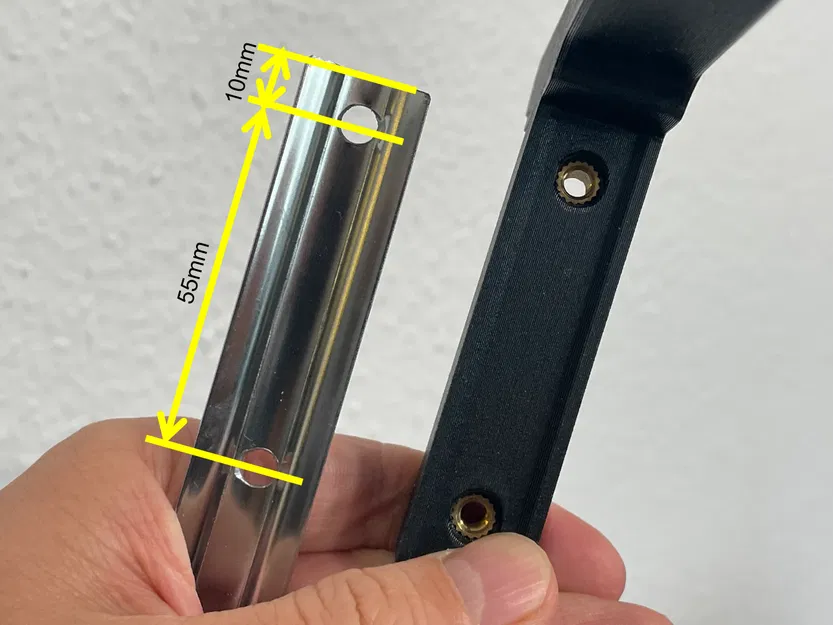

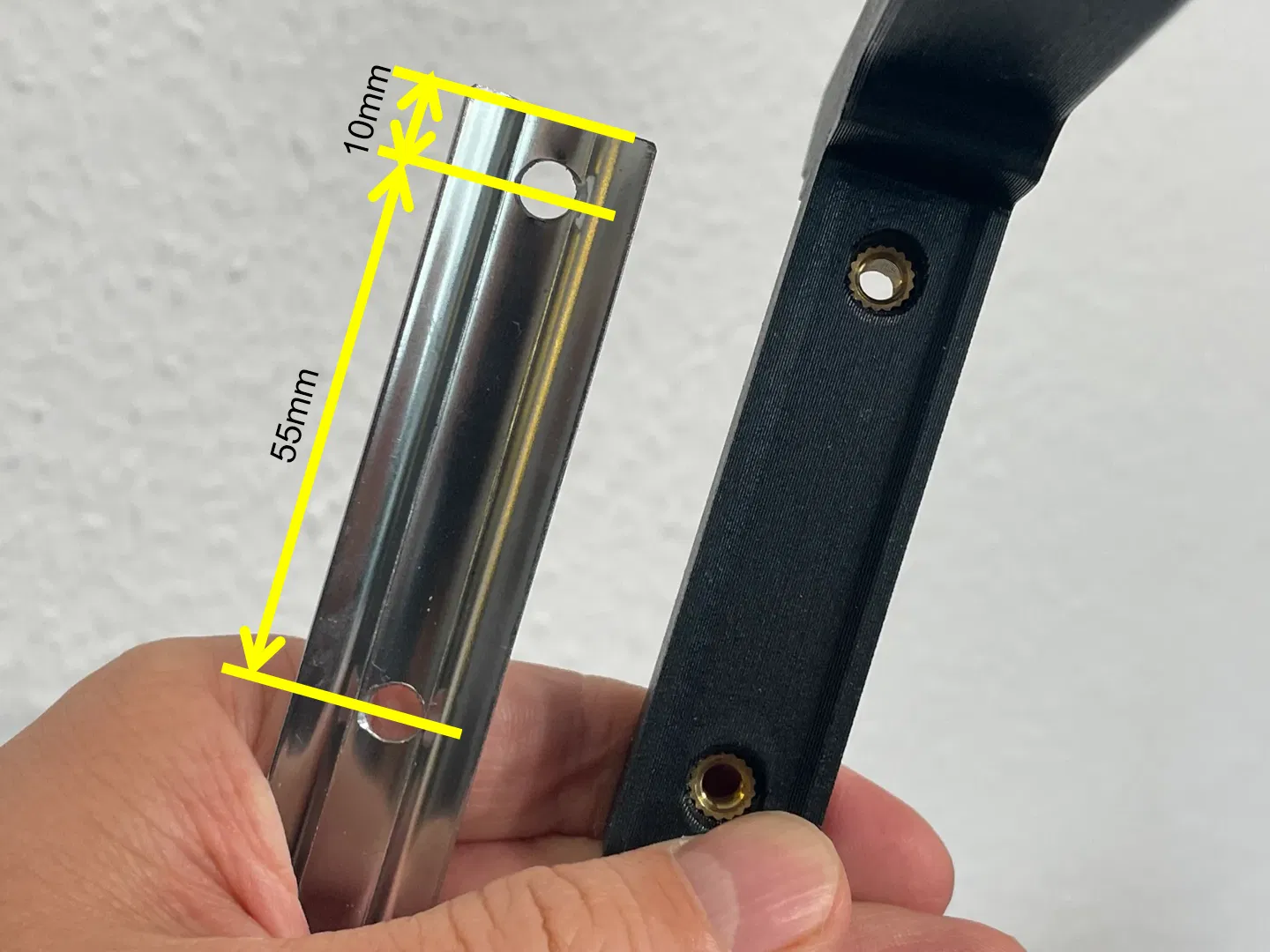

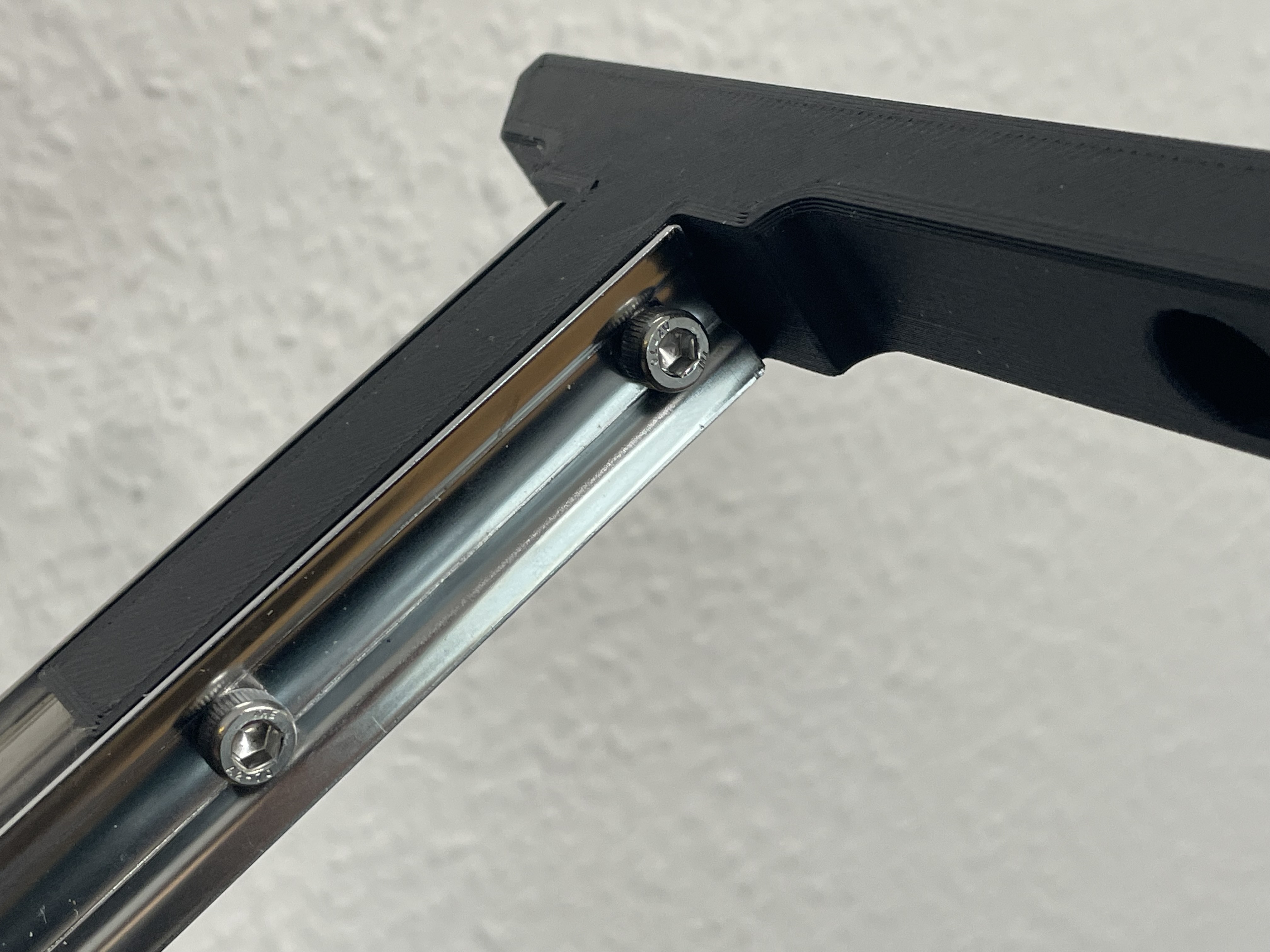

Bạn cần tạo 2 lỗ 5.5-6.0mm ở mỗi đầu của thanh ray socket (cách cạnh 10mm, khoảng cách giữa 2 lỗ là 55mm. Vui lòng tham khảo hình ảnh.)

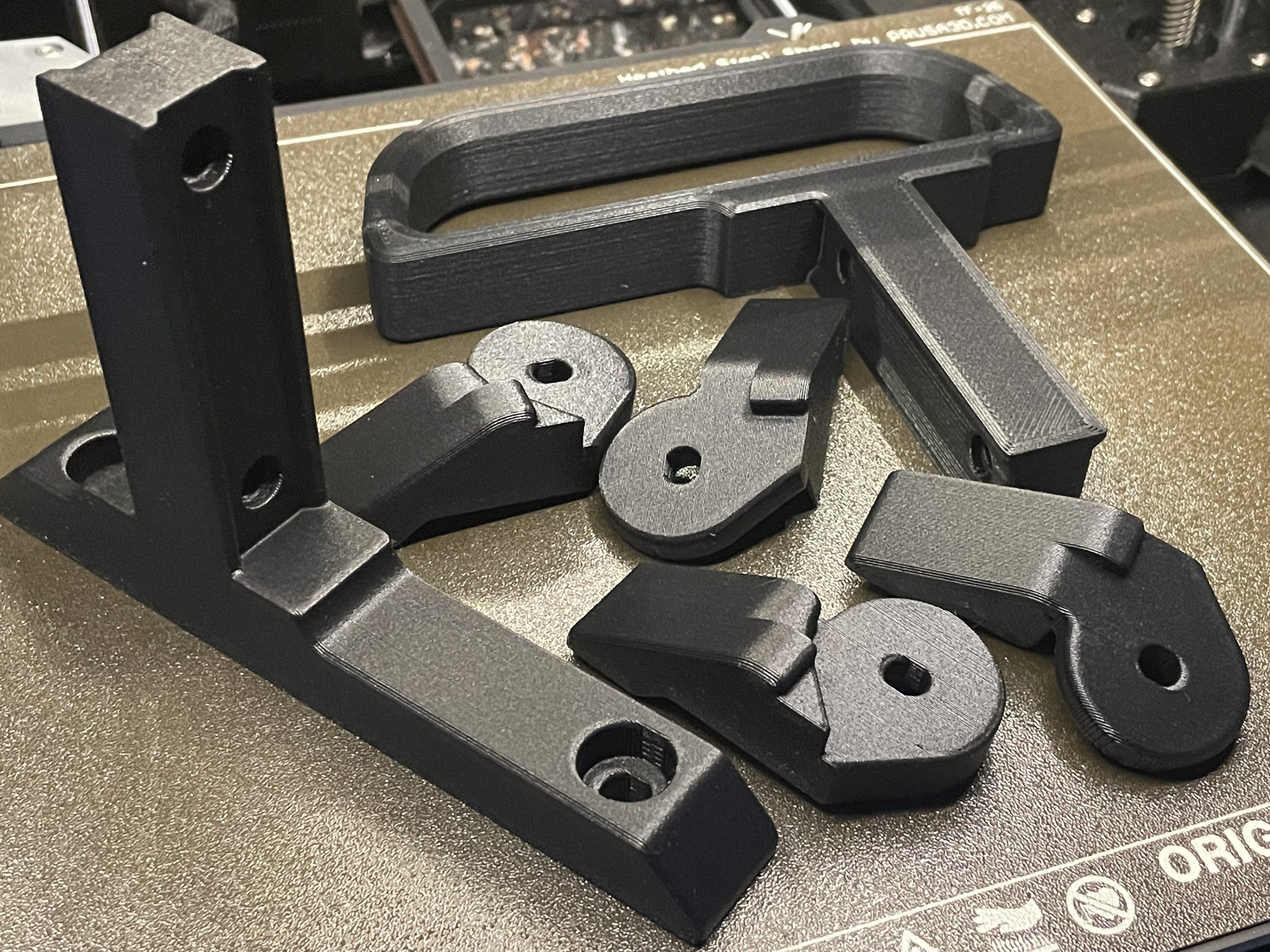

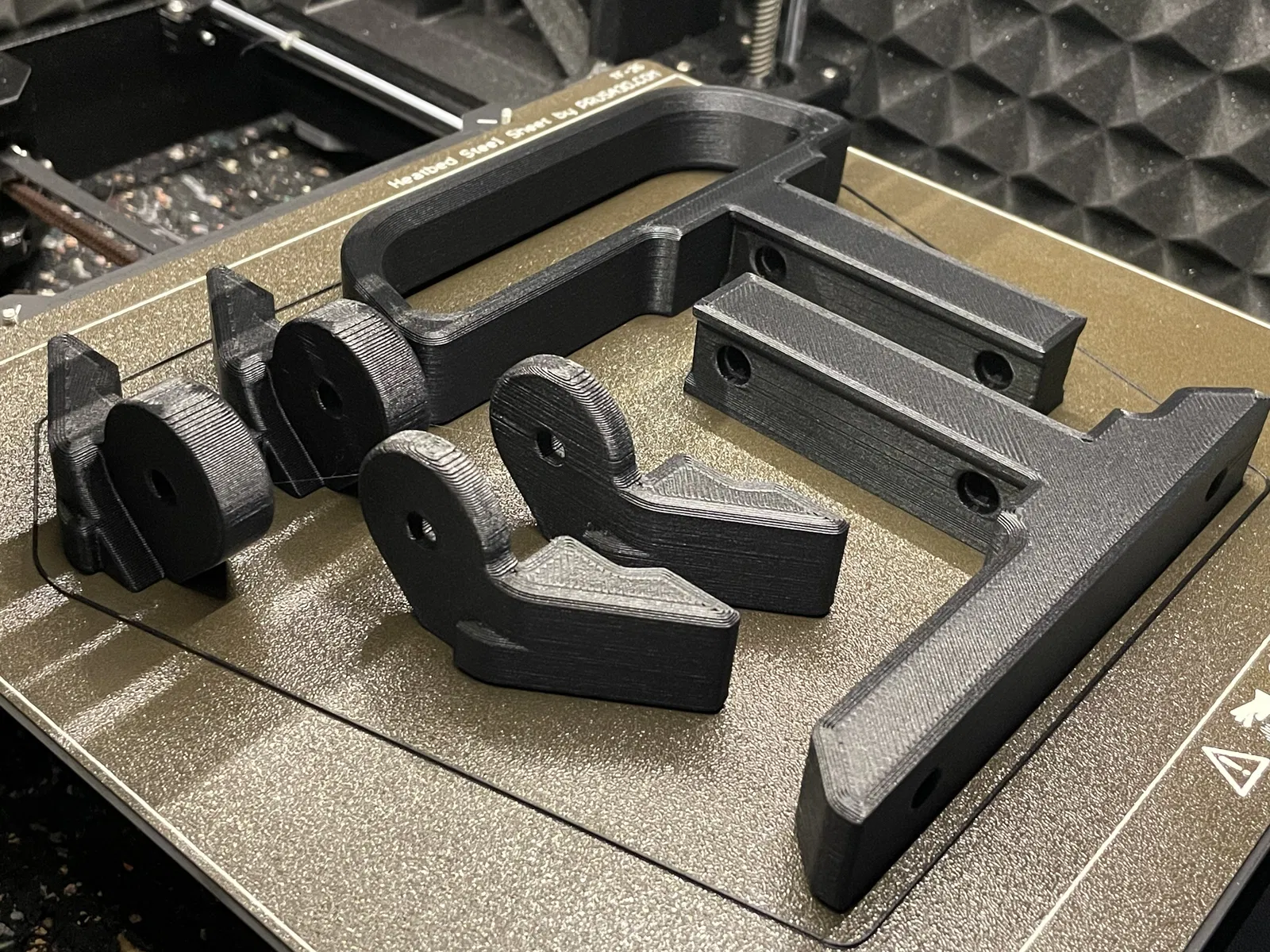

Tui cá nhân đã in nó bằng ERYONE Carbon PLA. Theo tui thấy thì nó trông rất đẹp.
