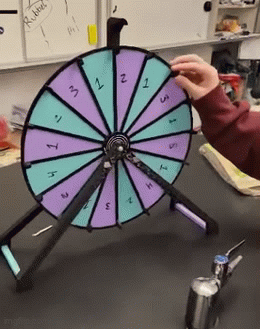

Bánh xe giải thưởng có thể tháo rời

Danh sách in:

• Cấu trúc Bánh xe (Bộ đầy đủ):
  • Lòng đúc 20%, 3 lớp tường, chiều cao lớp 0.2:
    • Spinner_Spinner v16_Wheel_1_FlatSpoke - x12
    • Spinner_Spinner v16_Wheel_1_Spoke - x16
    • Spinner_Spinner v16_Wheel_1_CenterHub - x1
    • Spinner_Spinner v16_Wheel_1_BottomHub - x1
    • Spinner_Spinner v16_Wheel_1_TopHub - x1 - Có thể đổi màu ở đây nè :)
    • Spinner_Spinner v16_Nub - x1
    • Spinner_Spinner v16_Wheel_1_Pie1 - x16
    • Spinner_Spinner v16_Wheel_1_Pie2 - x8
    • Spinner_Spinner v16_Wheel_1_Pie3 - x5
    • Spinner_Spinner v16_Wheel_1_Pie4 - x4
• Cấu trúc Đế:
  • Lòng đúc 25%, 4 lớp tường, chiều cao lớp 0.2
    • Spinner_Spinner v16_Leg-R - x2
    • Spinner_Spinner v16_Leg-L - x2
    • Spinner_Spinner v16_LegsConnector - x2
    • Spinner_Spinner v16_ShortConnector - x1
    • Spinner_Spinner v16_LongArmConnector - x1
    • Spinner_Spinner v16_FlapperHolder - x1
  • Lòng đúc 15%, 2 lớp tường, chiều cao lớp 0.2
    • Spinner_Spinner v16_Flapper - x1
• Phần cứng:
  • M2x10 Lục giác chìm - x6
  • M2x4 Ren cấy - x6 - amazon
  • M3x10 Lục giác chìm - x4
  • Đai ốc M3 - x4
  • M4x35 Loại đầu bất kỳ - x1
  • Đai ốc M4 - x1
  • Vòng đệm M4 - x4
  • Vòng bi 624ZZ 4mmx13mmx5mm - x2 - amazon
• Lưu ý:
  • Trong thư mục Center Hub - No Threaded Inserts M3 có các mẫu thay thế không sử dụng ren cấy M2 mà sử dụng bu lông và đai ốc M3.

Mẹo in:

• Tất cả các bộ phận nên in mà không cần hỗ trợ.
• Bộ phận Spinner_Spinner v16_Wheel_1_Spoke sử dụng tường mỏng để hỗ trợ phần nhô ra. Hãy đảm bảo bật tính năng detect thin walls trong slicer. Những bức tường mỏng này sẽ bong ra dễ dàng. Dao rọc giấy sắc và kìm mũi nhọn có thể hữu ích. Hãy cẩn thận nếu bạn dùng dao.
• Lên kế hoạch trước về kiểu màu bạn muốn.
• Đảm bảo in tất cả các bộ phận với cài đặt nhất quán. Điều này sẽ giúp bánh xe cân bằng.
• Một số bộ phận được thiết kế để khớp chặt với nhau. Sử dụng dũa hoặc giấy nhám để làm sạch một số cạnh có thể giúp chúng trượt vào nhau dễ dàng hơn.
• Mặt đáy của các miếng bánh pizza hướng về phía trước. Sử dụng tấm nền PEO hoặc PEY để tạo điểm nhấn cho bánh xe. Tôi dùng cái này đây trên amazon.

Hướng dẫn lắp ráp:

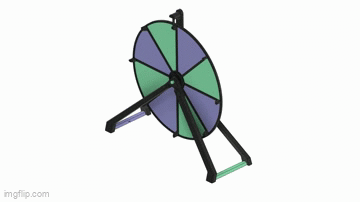

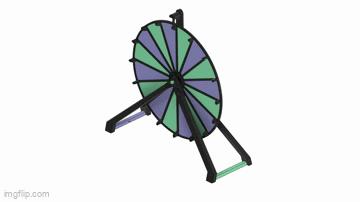

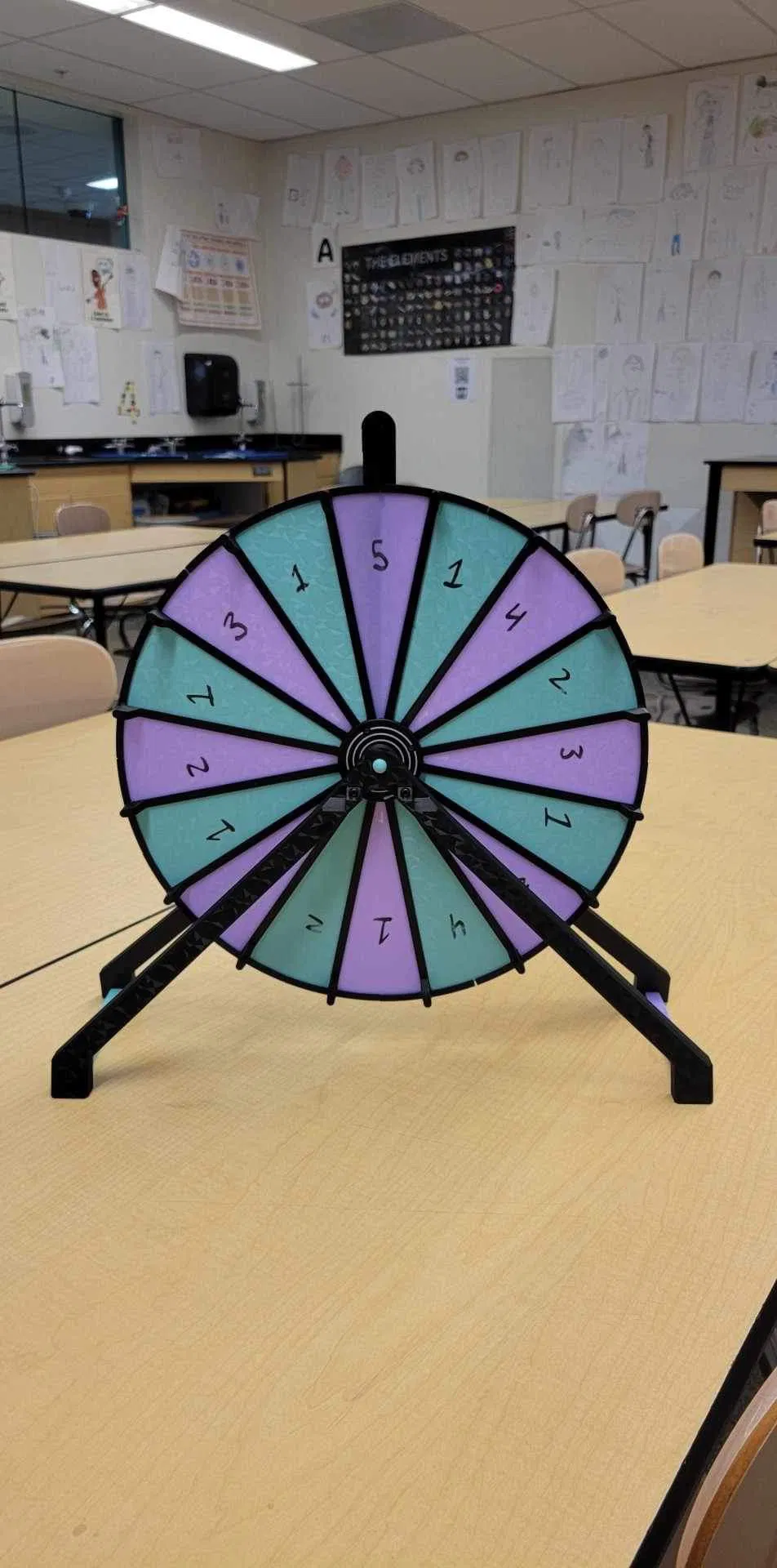

Bánh xe có thể được lắp ráp theo nhiều cách. Có 16 khe trên trục trung tâm. Mỗi miếng bánh pizza được đánh số từ 1-4. Miễn là tổng các số bằng 16, bạn có thể sắp xếp chúng theo bất kỳ thứ tự nào. Hãy nhớ rằng, một bánh xe đối xứng sẽ cân bằng và công bằng hơn.

Đảm bảo loại bỏ tất cả các bức tường mỏng khỏi nan hoa trước khi lắp ráp.

• Trục dưới (BottomHub):
  • Sử dụng mỏ hàn để lắp các ren cấy M2 vào BottomHub. Đảm bảo chúng phẳng và thẳng.
• Bánh xe:
  • Các miếng bánh pizza có một gờ ở bên ngoài sẽ trượt gọn vào một trong hai mặt của nan hoa. Làm lần lượt từng miếng bánh pizza và nan hoa cho đến khi bạn có một vòng tròn đầy đủ. Miếng bánh pizza và nan hoa cuối cùng có thể hơi khó và có thể cần một chút lực để khớp vào vị trí. Nếu bánh xe của bạn sử dụng miếng bánh pizza 2-4, hãy sử dụng nan hoa phẳng để hỗ trợ các miếng bánh pizza đó.
  • Sau khi hoàn thành một vòng tròn, lấy trục trung tâm (CenterHub) và căn chỉnh các nan hoa với các khe và ấn vào nhau. Sử dụng TopHub và BottomHub để kẹp CenterHub lại với nhau và siết chặt bằng 4 bu lông M2x10. Luồn bu lông M4 qua tất cả các bộ phận có thể giúp căn chỉnh 4 bu lông.
• Đế:
  • Ép vòng bi 624ZZ vào LongArmConnector và ShortConnector. Đây là kiểu ép chặt và sẽ hơi khó.
  • Gắn một Leg-R và Leg-L vào cả LongArmConnector và ShortConnector bằng đai ốc và bu lông M3.
  • Trượt LegsConnector vào khe ở đáy của các chân đế. Đây là một khớp nối chặt và sẽ không dễ dàng bị bung ra.
  • Sử dụng mỏ hàn để lắp 2 ren cấy M2 vào FlapperHolder, đảm bảo chúng phẳng và thẳng.
  • Gắn FlapperHolder vào đỉnh của LongArmConnector bằng 2 bu lông M2x10.
• Tất cả lại với nhau:

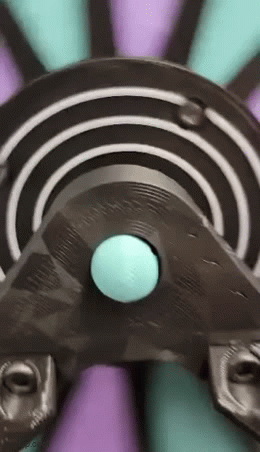

  • Đặt bánh xe vào giữa LongArmConnector và ShortConnector, cố định chúng lại với nhau bằng Bu lông M4 luồn từ phía sau. Nhét một đai ốc M4 vào Nub và vặn vào bu lông, siết vừa đủ chặt.
  • Cuối cùng, trượt Flapper vào FlapperHolder và quay bánh xe!
