Giá đỡ quạt 4010 cho Raspberry Pi 4 (Bộ kit Voron 2.4 LDO)
Giá đỡ quạt 4010 remixed cho Raspberry Pi 4, phù hợp với bộ kit Voron 2.4 LDO. Được thiết kế để gắn vào đáy Pi, sử dụng M3 heatset inserts và vít M3x12. In bằng ASA, giữ Pi mát ở 60°C với quạt 12V.
Mô tả

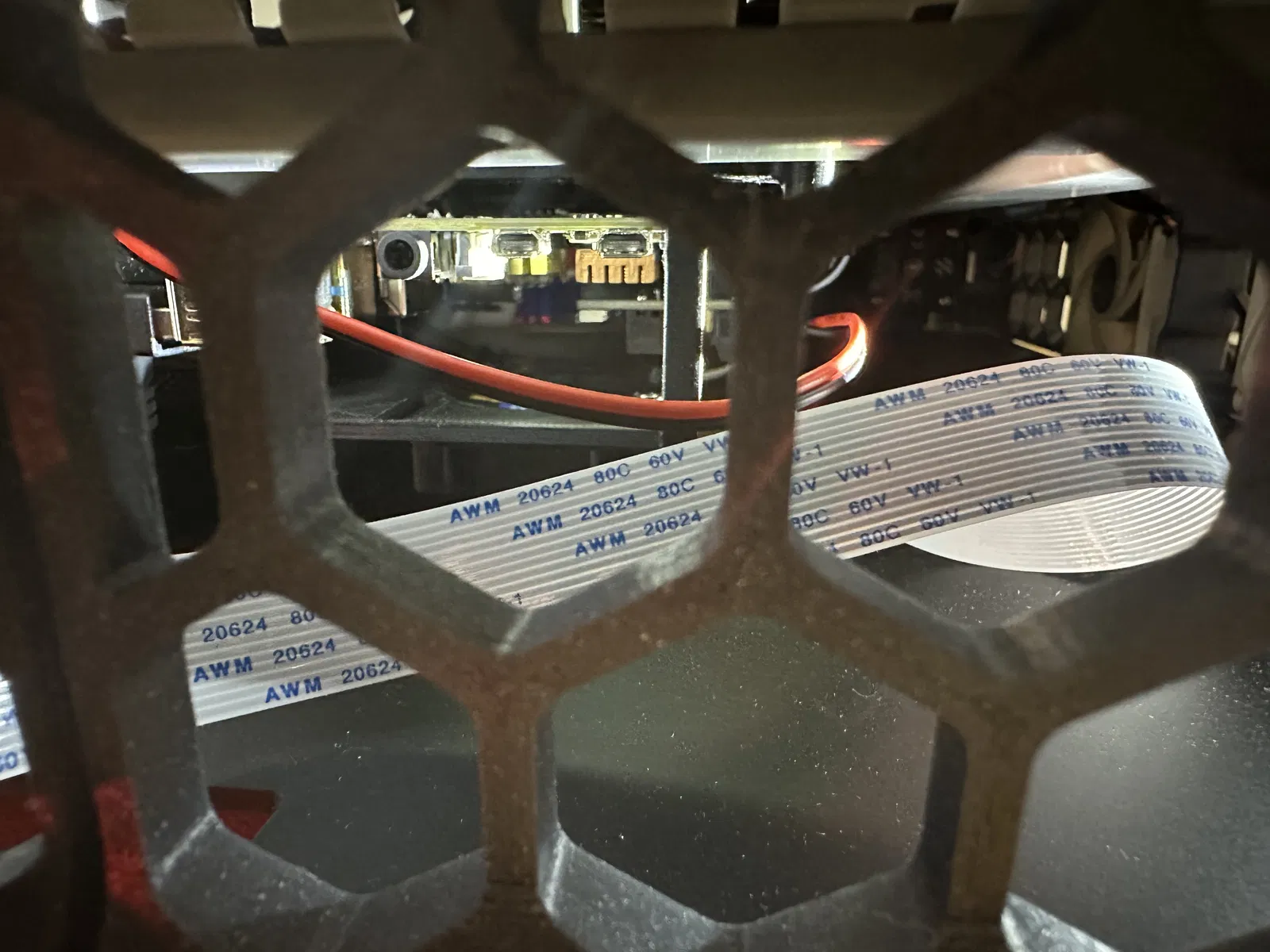

Làm để gắn vừa vào RPi 4 của tui ở dưới đáy của Voron 2.4, chỗ mà Pi lấy nguồn điện qua một header riêng từ bo mạch octopus. Lúc làm lại, tui quyết định là muốn xài insert tản nhiệt M3. Lỗ khoan giờ bự hơn để vừa với insert. Gắn bằng 3 con vít đầu trụ M3x12.
In bằng ASA với cấu hình Voron → lớp 0.2mm, 4 lớp ngoại vi, 5 lớp trên, 5 lớp dưới, 40% độ đặc, đầu phun 0.4mm. Tui có xài supports dạng hữu cơ có tô màu cho mấy cái cánh.
Tui xài quạt 4010 12V và cắm nó vào octopus, cấu hình trong klipper như là quạt theo nhiệt độ với điều khiển PID. Giữ cho Pi ở 60°C với tốc độ quạt khoảng 50%.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
