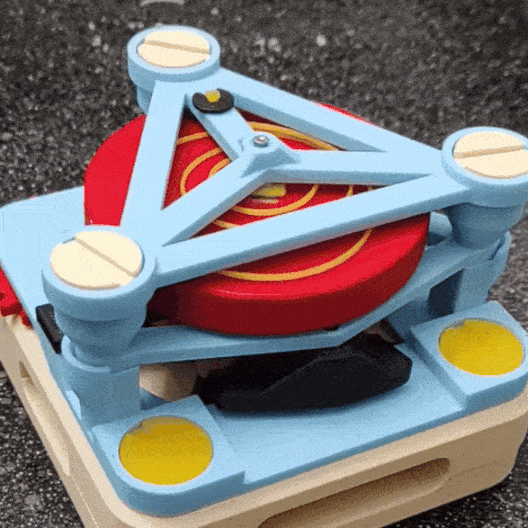

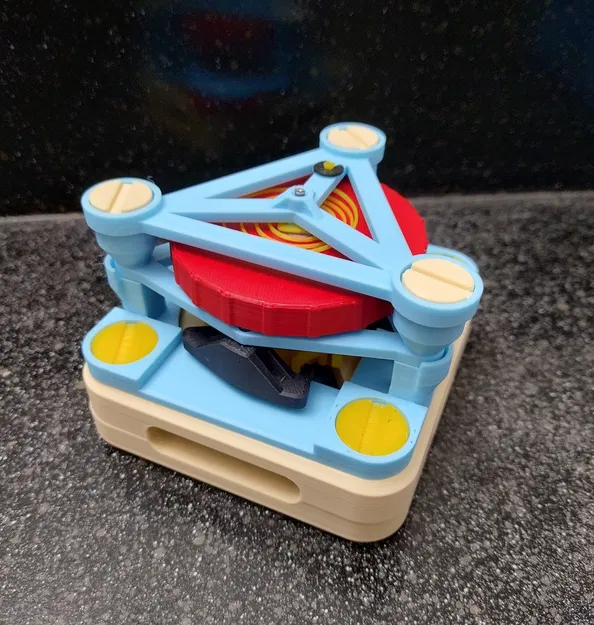

Mô Hình Fidget Máy Trốn Thoát Thụy Sĩ Để Bàn

TÓM TẮT/MÔ TẢ:

Tao lúc nào cũng thích nghe tiếng đồng hồ treo tường cũ, nên tao quyết định thử thách bản thân thiết kế và chế tạo cái máy của riêng mình, vừa mô phỏng tiếng kêu đó, vừa làm đồ chơi fidget cho bàn làm việc.

Tao không phải là kỹ sư cơ khí, nên việc tự thiết kế một cái cơ cấu hoàn chỉnh tốn khá nhiều thời gian và tao rất hài lòng với kết quả. Chỉ cần lên dây cót một lần là nó kêu "tíc tắc" như đồng hồ được khoảng 90 giây, nhiều hơn tao mong đợi luôn!

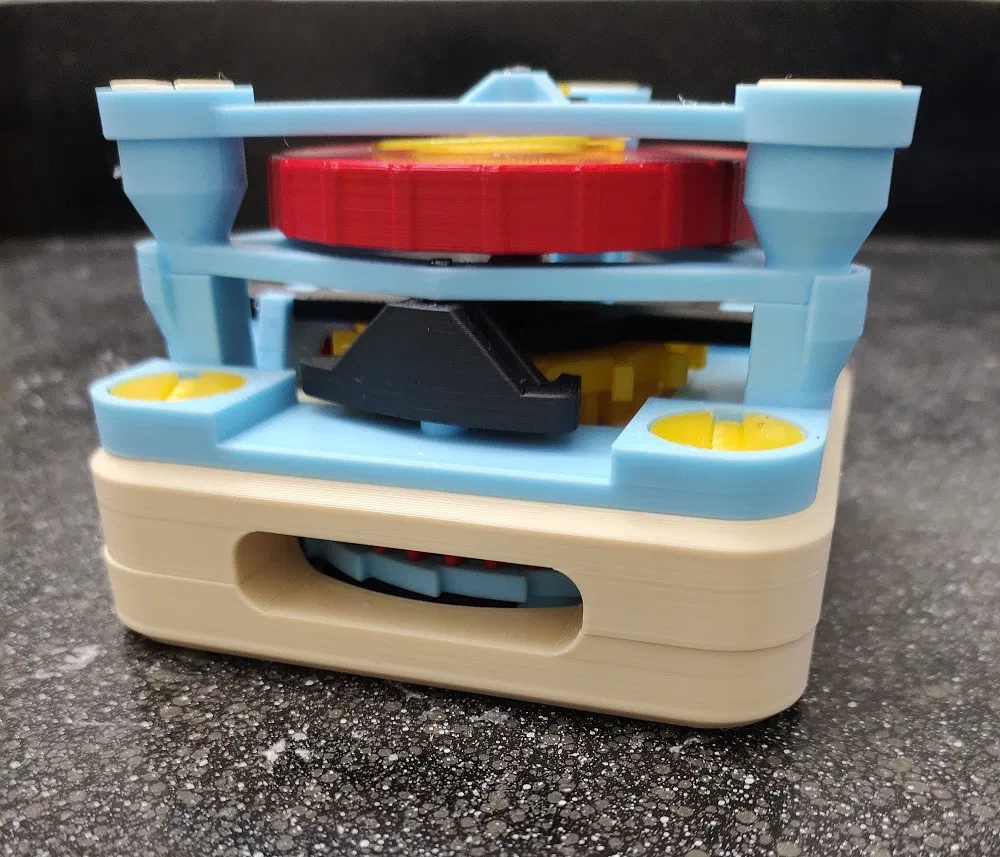

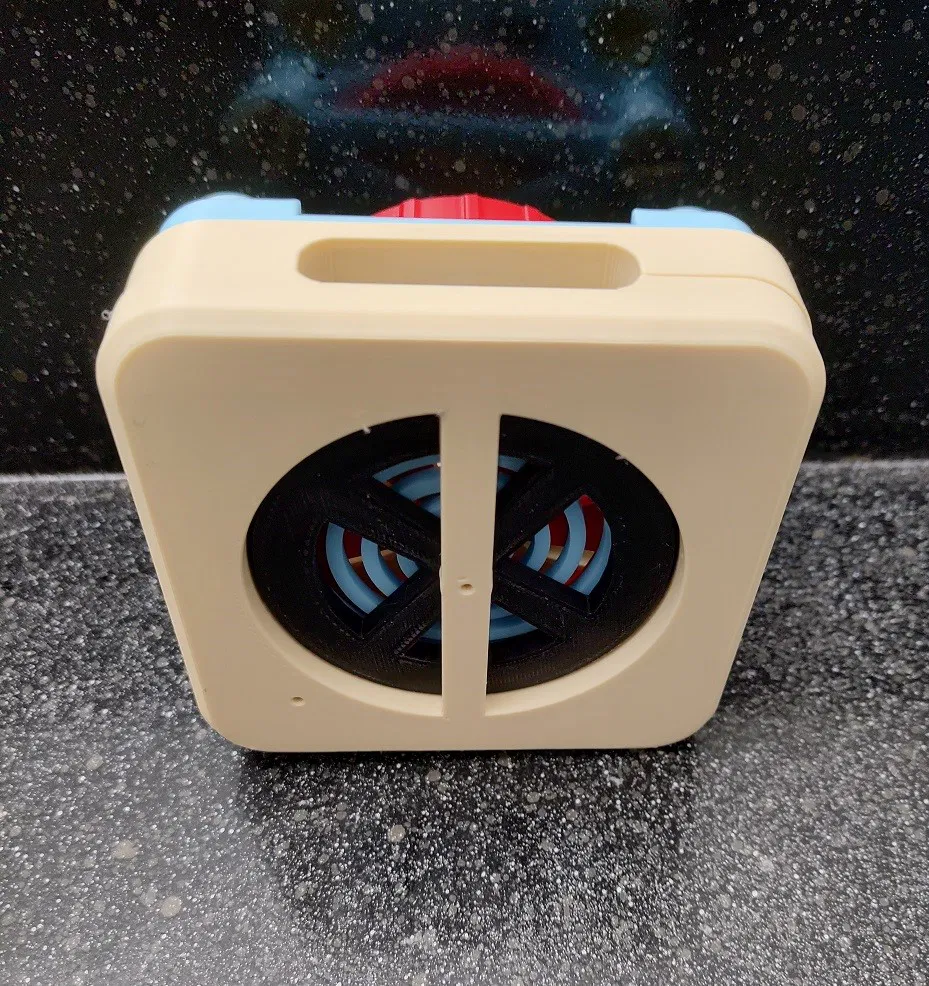

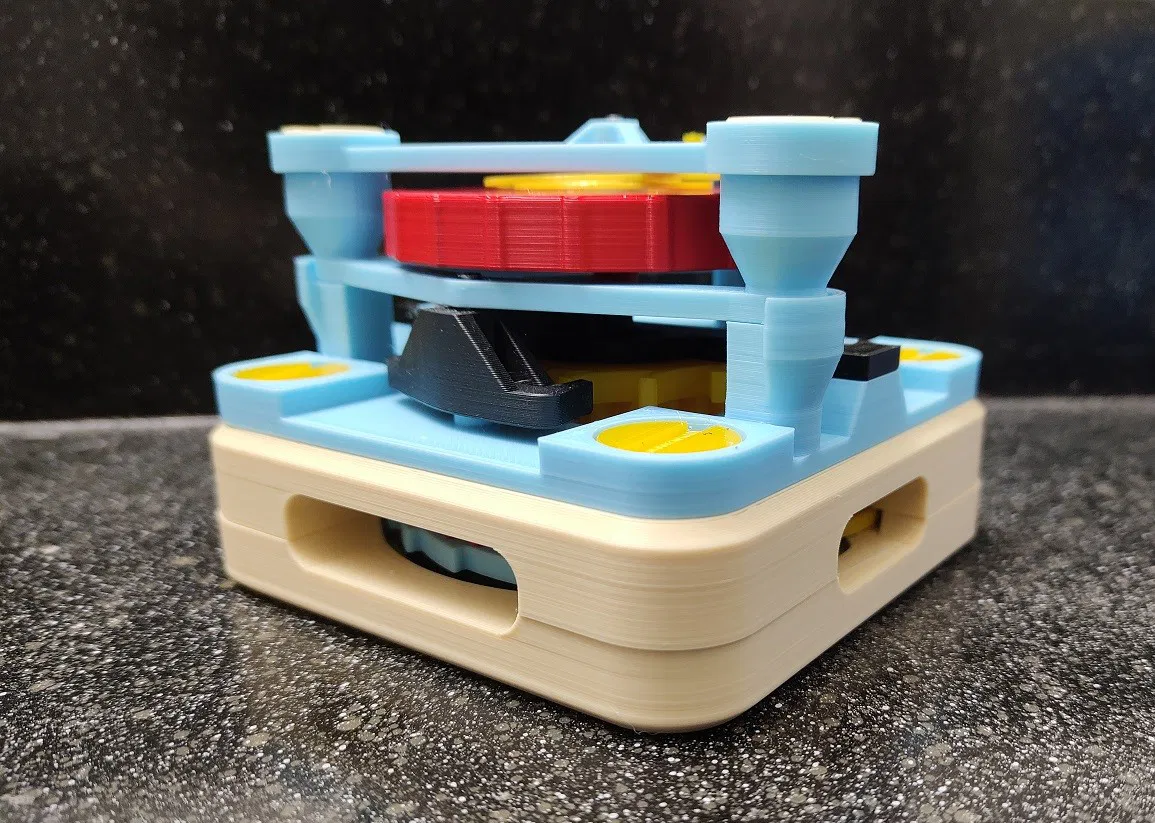

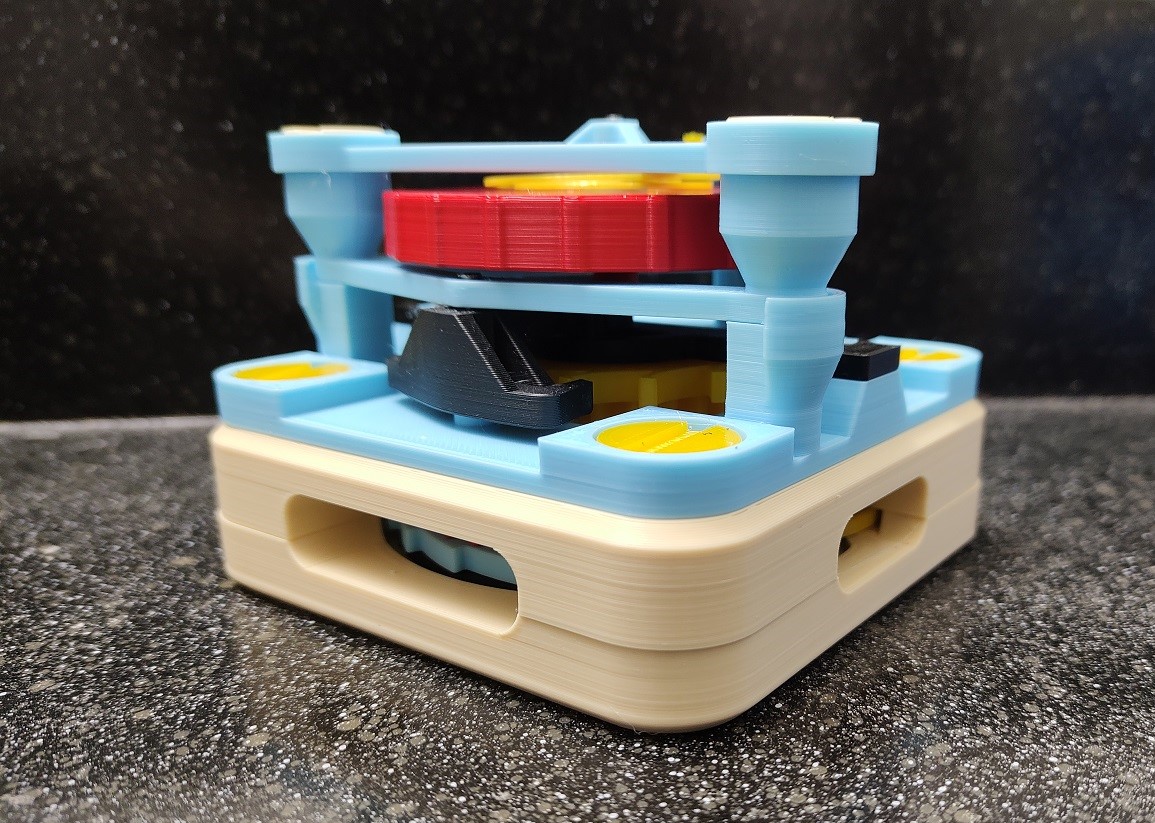

Thiết kế này in 3D hoàn toàn, chỉ trừ bốn cây đinh hoàn thiện cán nhẵn 3D, dài 1-1/4 inch dùng làm trục quay ma sát thấp. Kích thước của nó là 3-1/2" x 3-1/2" x 2-1/2" và có thể dễ dàng phóng to nếu bạn muốn. (Tao không chắc là có thể thu nhỏ hơn nữa được không)

Hướng dẫn in và lắp ráp cơ bản ở dưới nha. Chúc vui!

IN ẤN:

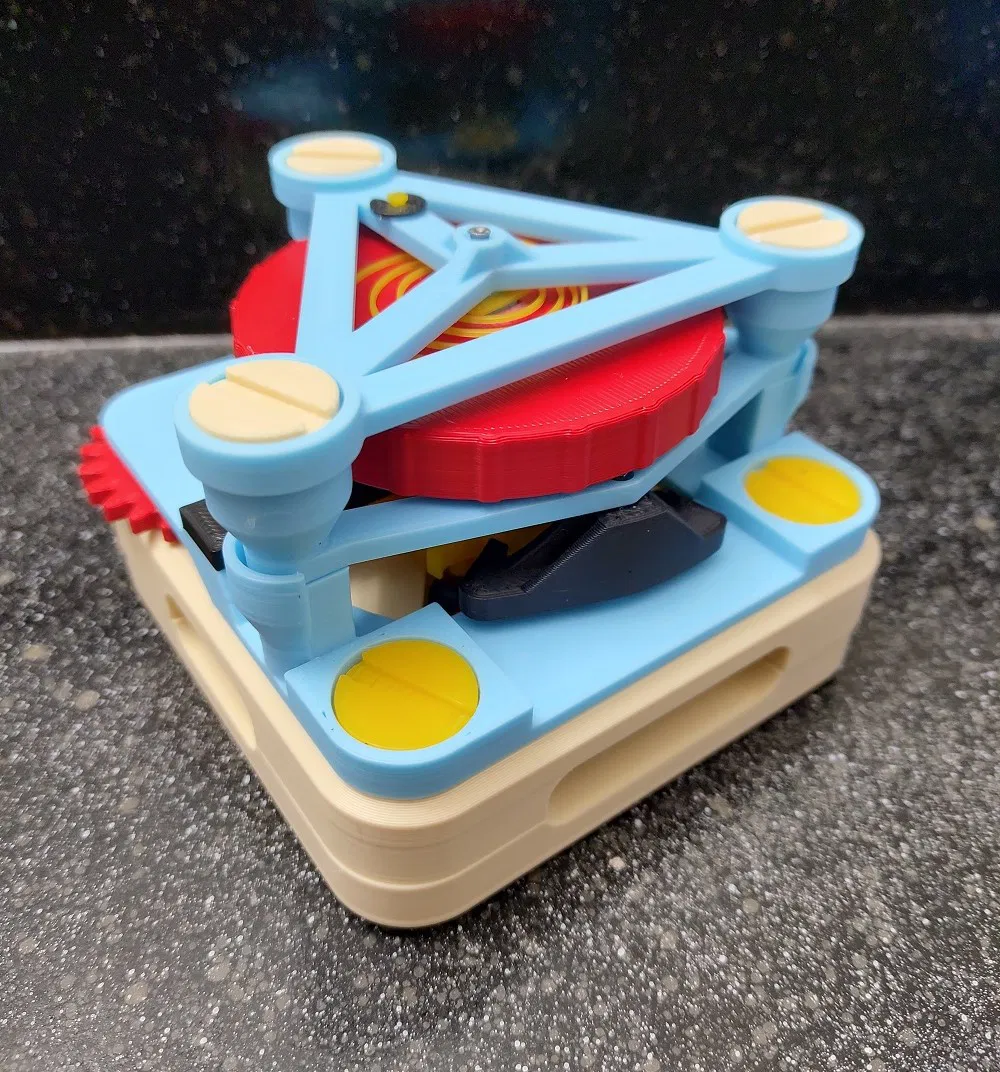

Tao in mọi thứ với 3 lớp vỏ và 100% mật độ ruột để chắc chắn và tạo cảm giác đầm tay. Cái chi tiết duy nhất bắt buộc phải in 100% mật độ ruột là Bánh đà (Flywheel), nhưng bạn có thể chỉnh sửa nếu muốn nó quay nhanh hơn. Độ cao lớp in 0.2mm là hoàn hảo.

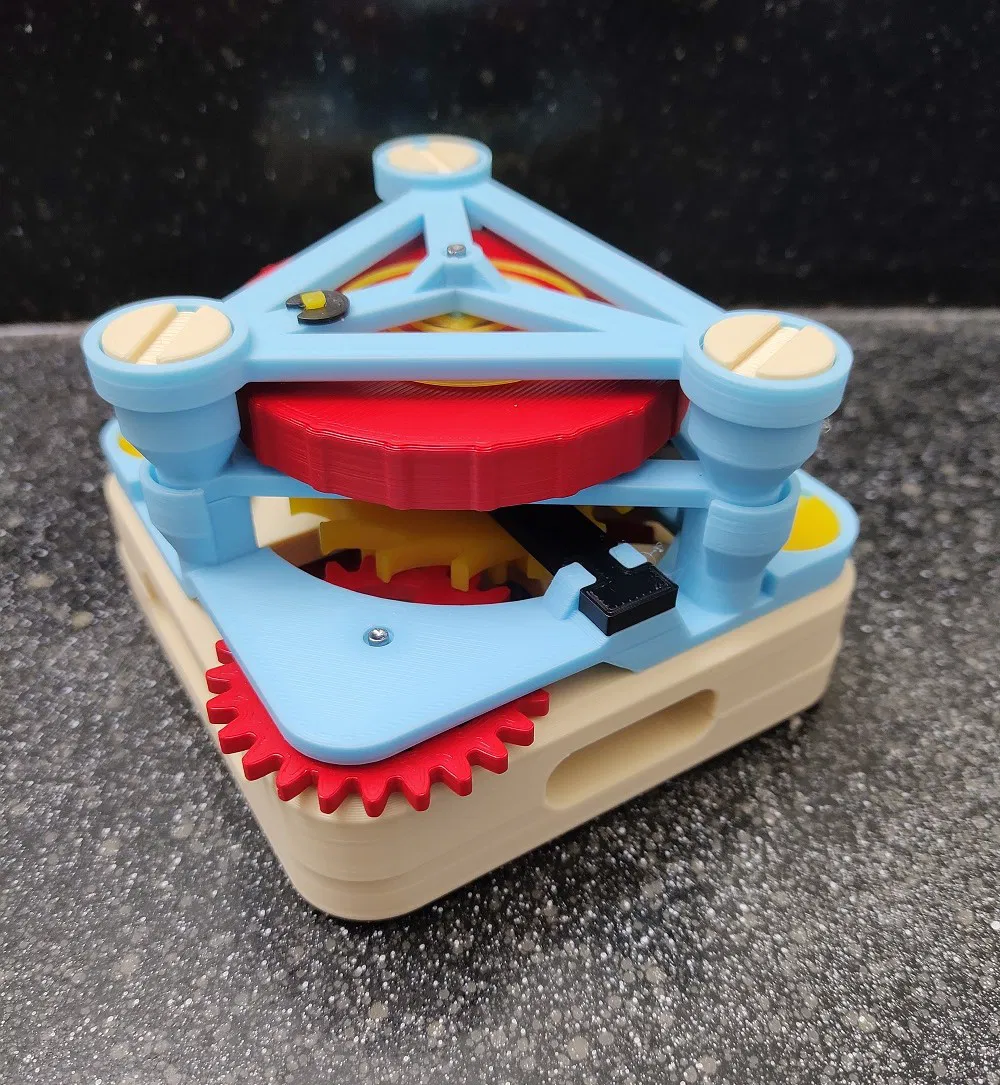

Bánh đà (Flywheel) và Càng ngựa (Pallet Fork) là hai chi tiết duy nhất cần dùng support. Mọi thứ khác đã được định hướng tối ưu.

Sau in và Lắp ráp:

Bạn sẽ cần:

• Mũi khoan tay 1.8mm
• Bốn cây đinh hoàn thiện cán nhẵn 3D, dài 1-1/4 inch

Bước 1: In các bộ phận. Mấy chi tiết này cần độ chính xác cao, nhưng có thể chỉnh sửa một chút nếu có sai sót nhỏ.

Bước 2: Chuẩn bị bộ phận. Chà nhám nhẹ các bề mặt phẳng trên các bộ phận chuyển động để đảm bảo chúng quay trơn tru. Dùng mũi khoan tay 1.8mm để làm rộng các trục quay của bộ phận chuyển động và các khe cắm của chúng.

Bước 3: Gắn TM_Winder và TM_Main Spring bằng cách lồng các tab khớp vào khe của TM_Main Spring giữa bốn
