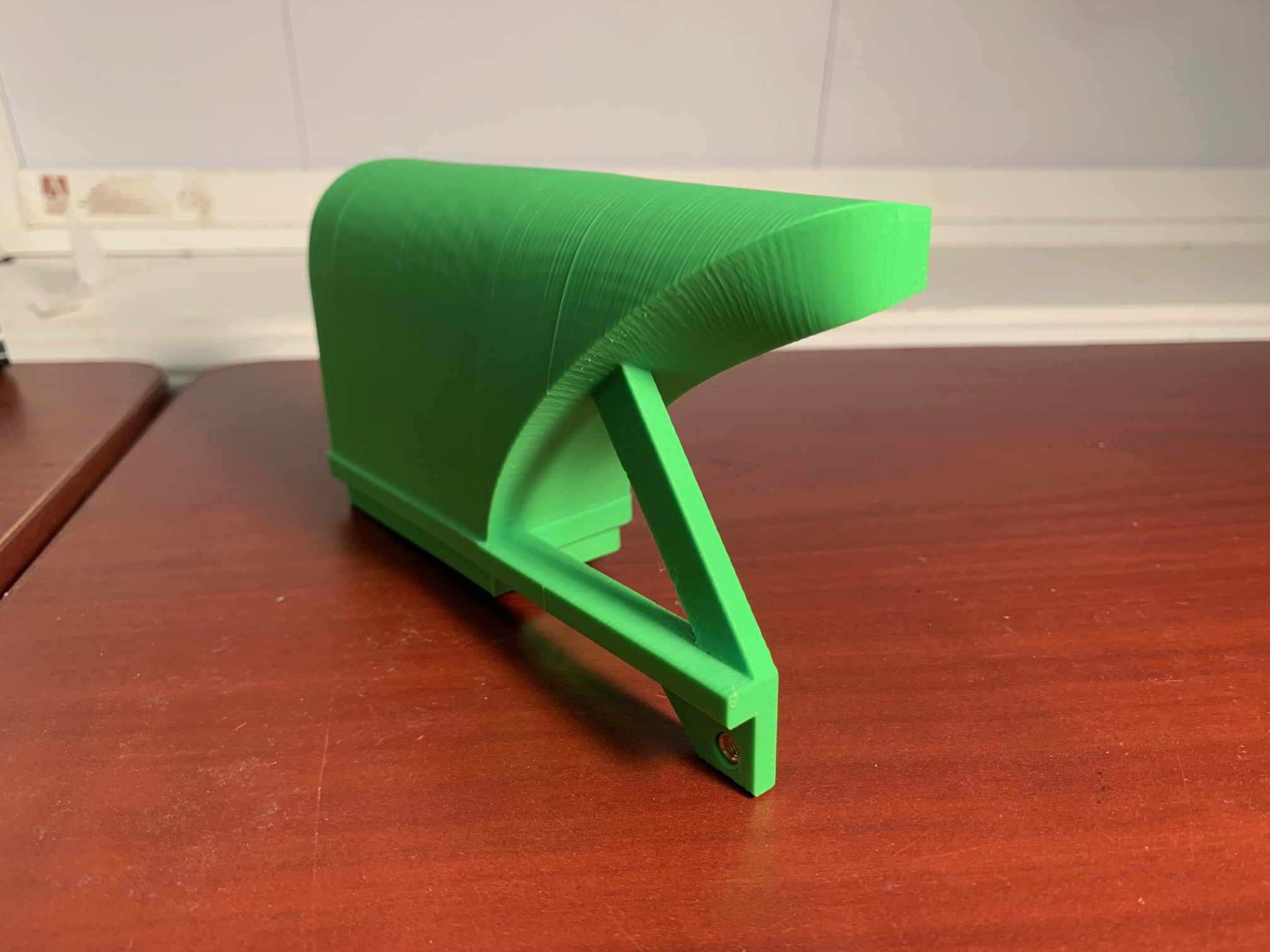

Ống Dẫn Khí Quạt Phụ Êm Hơn Cho Creality K1

Cập nhật 2: Đã thêm lưu ý rằng ống dẫn khí êm hơn trên máy của tôi. Có thể ống dẫn khí gốc, quạt phụ và những thứ khác trên máy của tôi hơi khác so với máy của bạn và bất kỳ điều nào trong số đó có thể thay đổi kết quả của bạn.

Đặc điểm:

• Êm hơn ống dẫn khí K1 gốc (trên máy của tôi).
• Tối ưu hóa bằng động lực học chất lưu tính toán.
• Hiệu suất tương tự như ống dẫn khí gốc.
• Tương đối dễ in chỉ yêu cầu một giá đỡ rất nhỏ.
• Trông đẹp (theo ý kiến của tôi)
• Chỉ tốn 35g sợi nhựa khi in bằng ASA.

Phần cứng:

• Một ốc nhiệt 3 mm HOẶC một đai ốc M3.
• Nếu bạn đang sử dụng cái này cho quạt phụ thứ hai, hãy xem mod quạt đôi của Derrick Darrel.

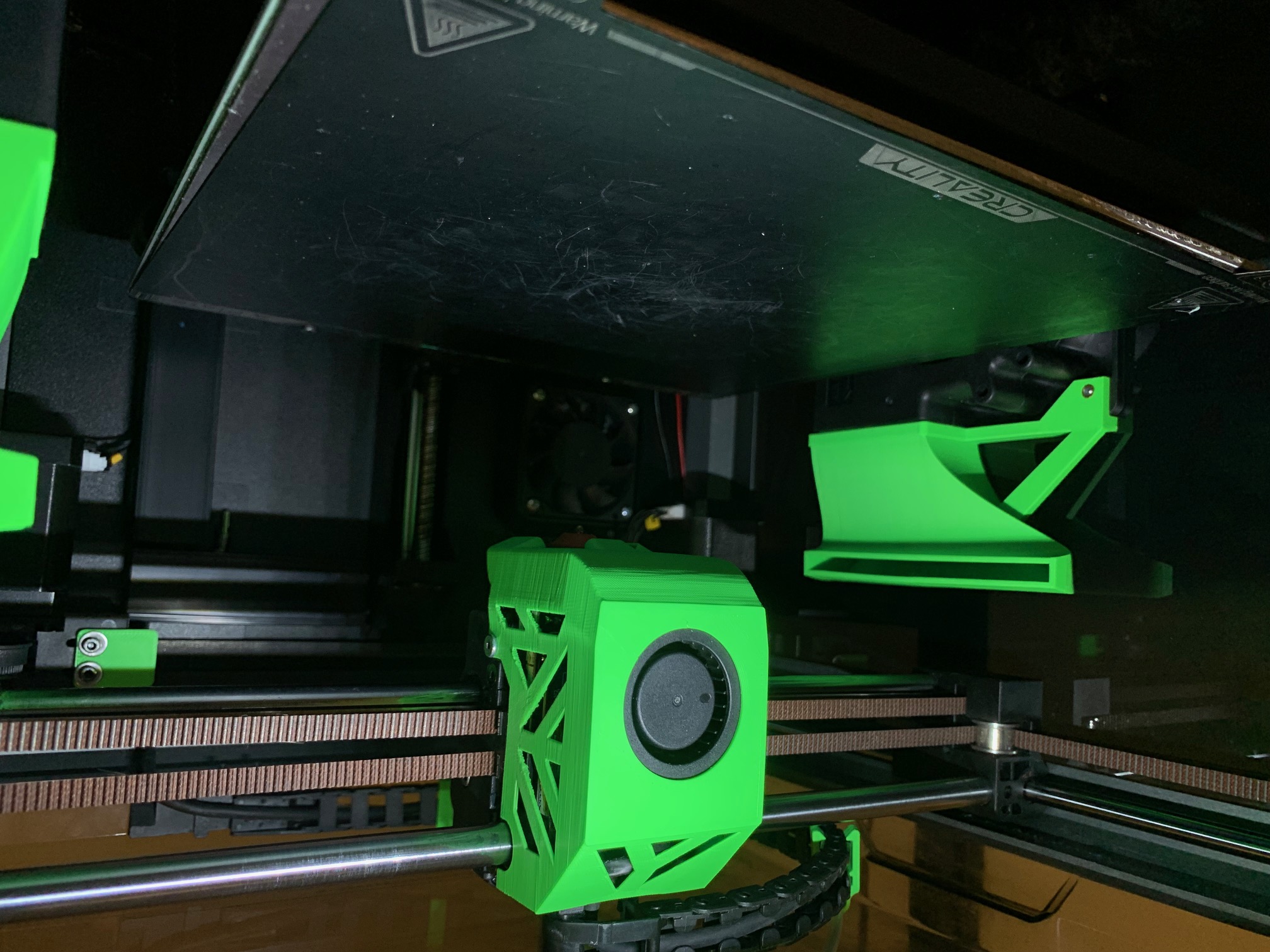

Lưu ý: nếu bạn quan tâm đến bộ che đầu phun trong ảnh bìa, hãy nhấp vào liên kết này. Nó làm mát tốt hơn, nhẹ hơn và dễ in. Ngoài ra, xin cảm ơn Derrick vì mô hình tuyệt vời của anh ấy. Tôi đã tham khảo nó để lấy các kích thước cần thiết (vị trí lỗ, kích thước đầu vào, v.v.).

Lợi ích chính của ống dẫn khí là một sự tình cờ thú vị. Tôi chỉ định tạo ra một ống dẫn khí dễ in hơn so với ống dẫn khí đi kèm trong mod quạt đôi xuất sắc của Derrick. Nó tình cờ êm hơn ống dẫn khí và quạt gốc của tôi. Tôi không chắc tại sao, nhưng một số khả năng bao gồm:

• Tối giản hóa bề mặt bên trong (ống dẫn khí gốc có một gờ sắc ở phía đầu vào và thành đầu vào dày hơn).
• Có một khoảng trống lớn hơn giữa mặt sau của ống dẫn khí và tấm chắn bên.
• Nó là một mảnh duy nhất.
• Nó vừa vặn chặt hơn vào quạt.

Dù bằng cách nào, quạt phụ của tôi giờ đã êm hơn.

Thiết kế này vẫn có những thiếu sót tương tự như ống dẫn khí gốc. Cụ thể, toàn bộ mặt trước của tấm lắp và các góc bên phải (gần quạt phụ) thiếu luồng khí. Có khả năng luồng khí tổng thể có thể được cải thiện bằng một số điều chỉnh.

Cài đặt in:

• Mô hình được định hướng theo hướng in được đề xuất.
• Giá đỡ mặc định với tùy chọn “chỉ trên mâm in” được chọn.
• Bạn có thể muốn hỗ trợ mặt trên của đầu vào bằng giá đỡ cây vì cầu nối dài 26 mm. Tôi đã thử có và không có giá đỡ và kết quả khá giống nhau. Nếu bạn thêm giá đỡ ở đây, bạn sẽ cần thêm hoặc chặn giá đỡ thủ công để tránh một vài giá đỡ không cần thiết.
• Chiều cao lớp khoảng 0.2 mm. Nếu thấp hơn (như 0.15 tôi đã sử dụng), tôi khuyên bạn nên bật “cầu nối dày” hoặc hỗ trợ mặt trên của đầu vào cho cầu nối 26 mm. Chiều cao lớp 0.2 mm sẽ ổn mà không cần “cầu nối dày” nhưng mỏng hơn có thể gây ra sự cố.
• Tôi đã sử dụng độ dày thành 0.5 mm.

Vui lòng để lại phản hồi của bạn và tận hưởng.

Rick
