Mod Gắn Cuộn Filament Bên Trong Máy Cubicon Single Plus

Tao lúc nào cũng hơi bực mình vụ phải xài adapter gắn ngoài cho mấy cái filament không phải của Cubicon trên máy Cubicon Single Plus của mình. Mà dạo gần đây tao để ý thấy filament hiệu Cubicon cũng hiếm hoi, nên cuối cùng tao quyết định làm hẳn cái mod cho cái chỗ để spool bên trong luôn.

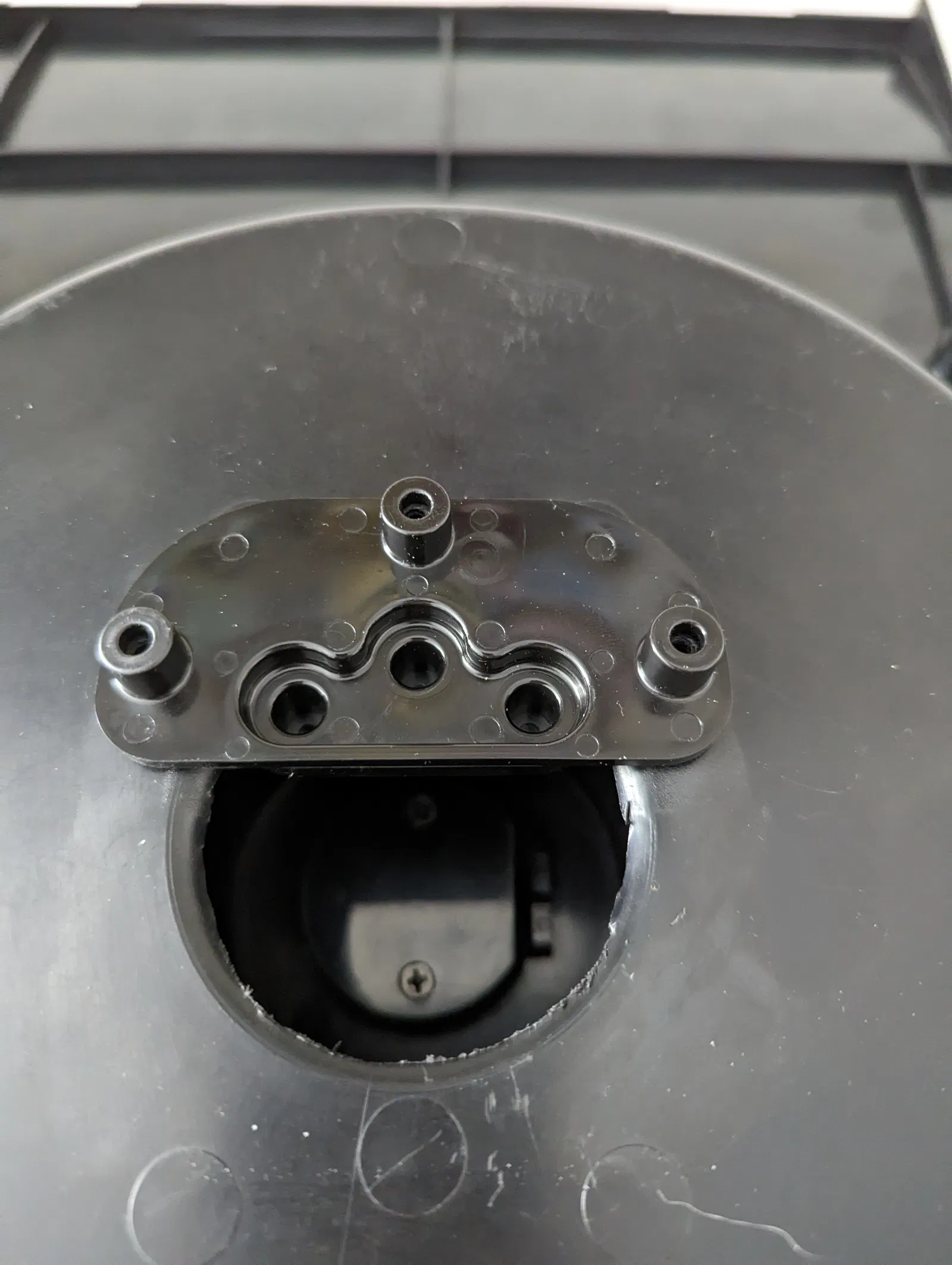

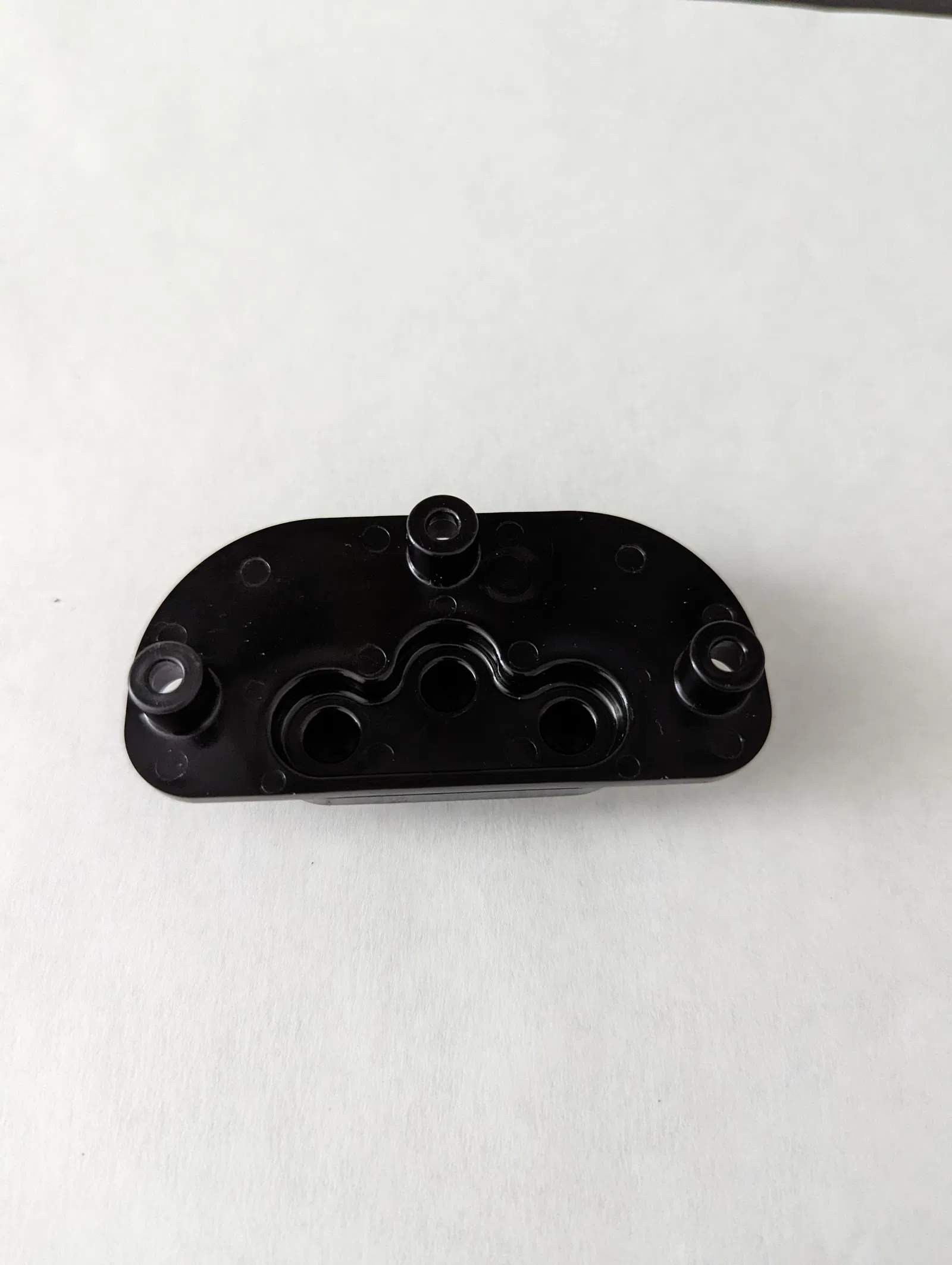

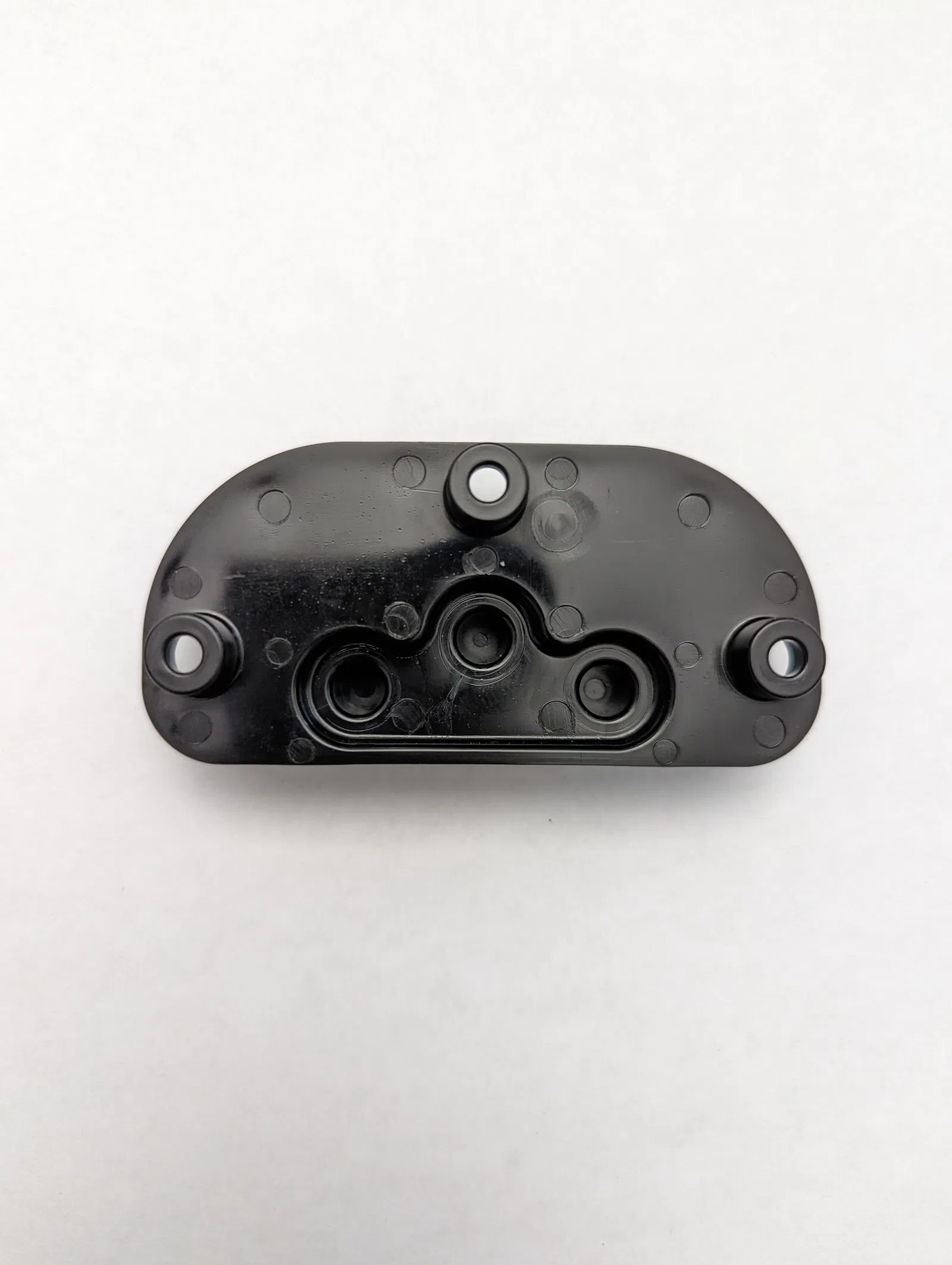

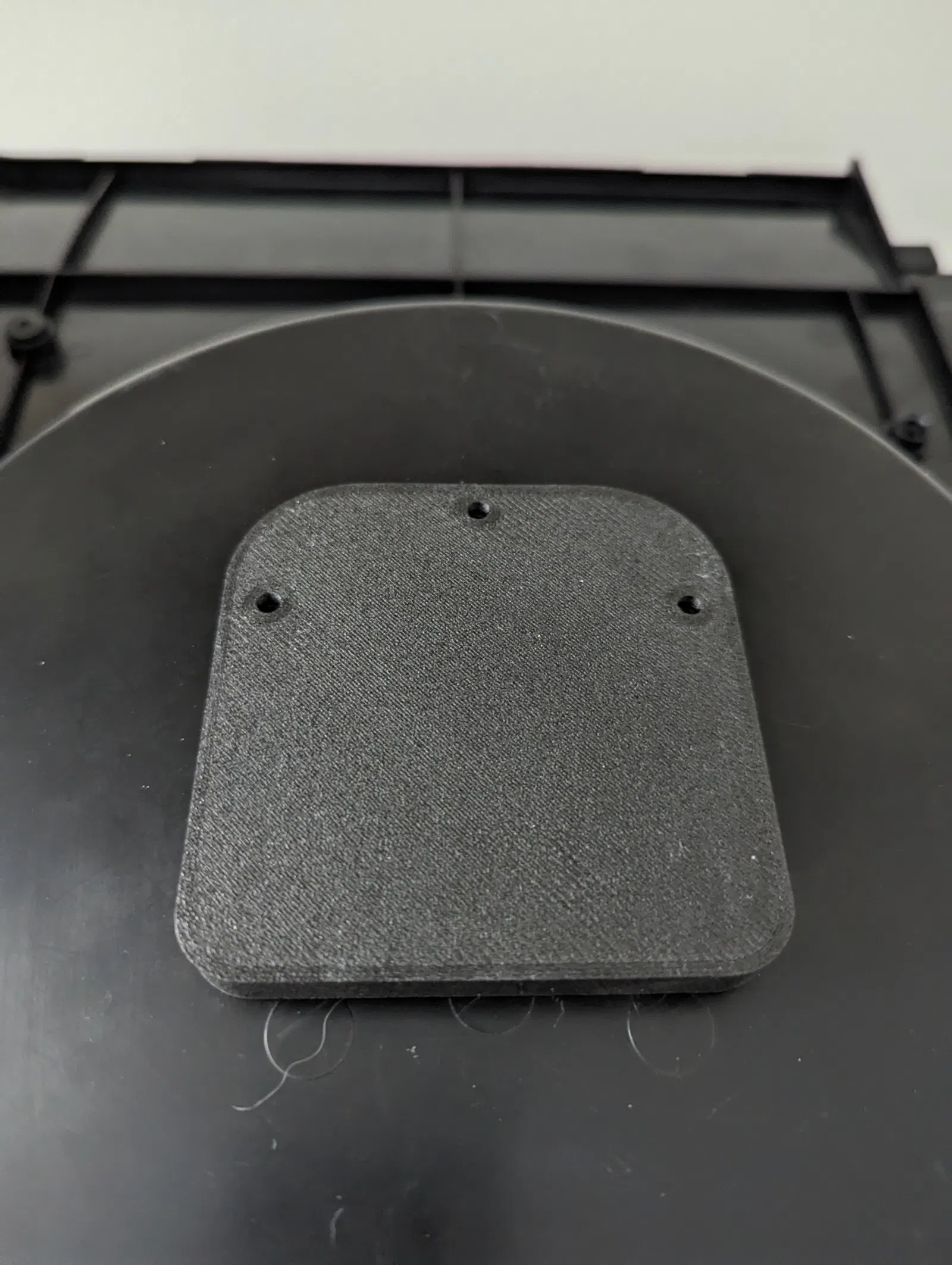

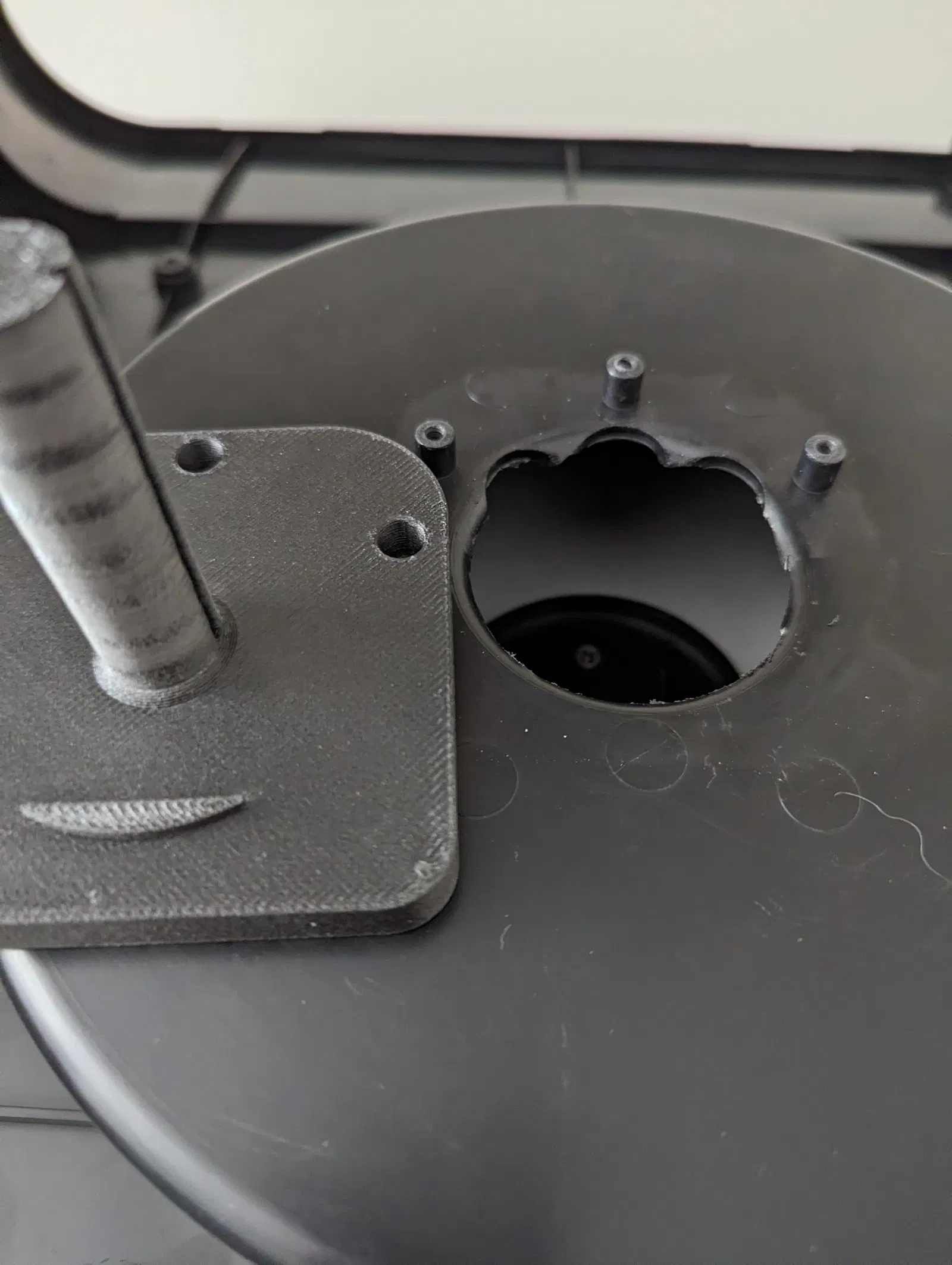

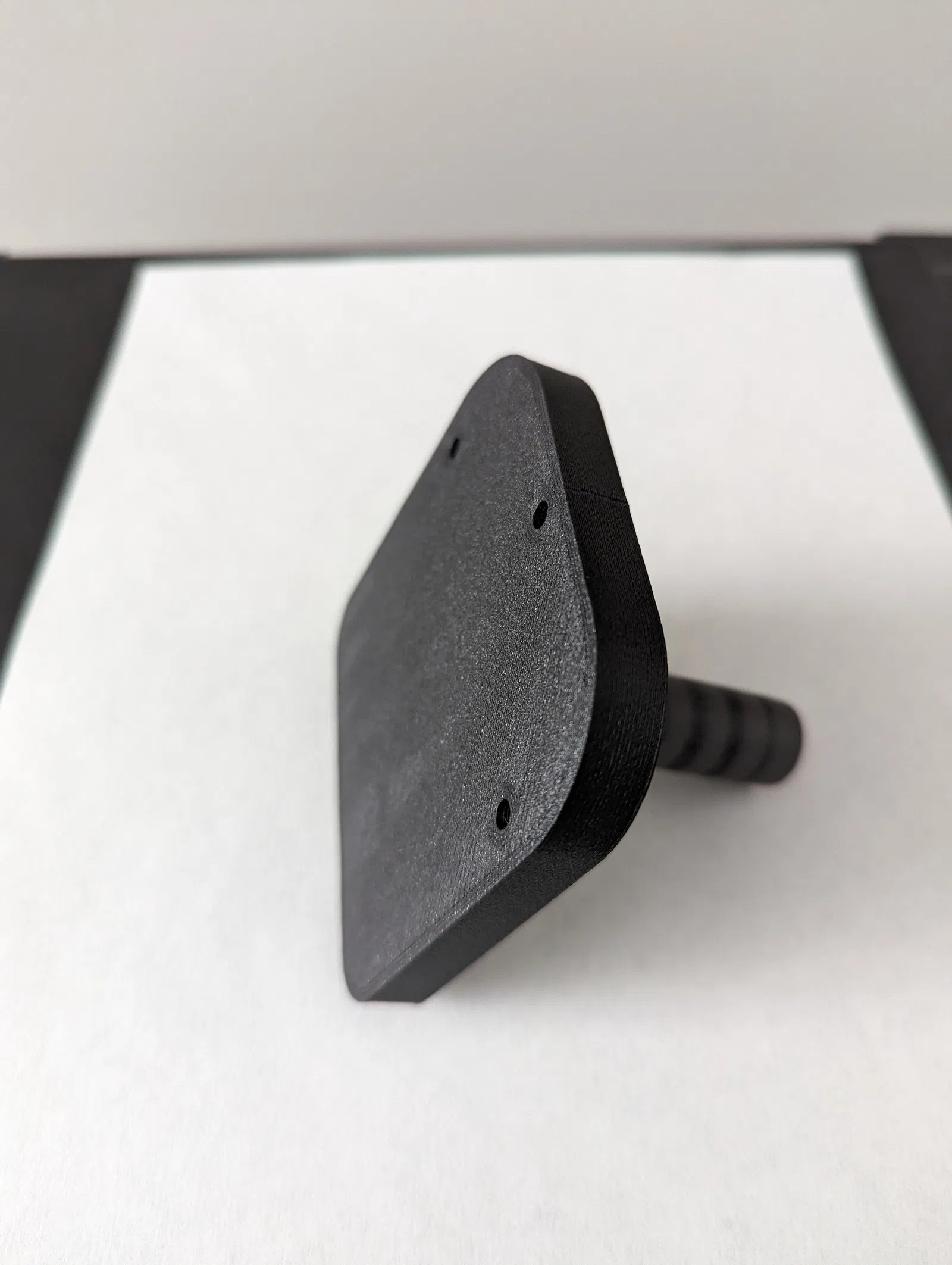

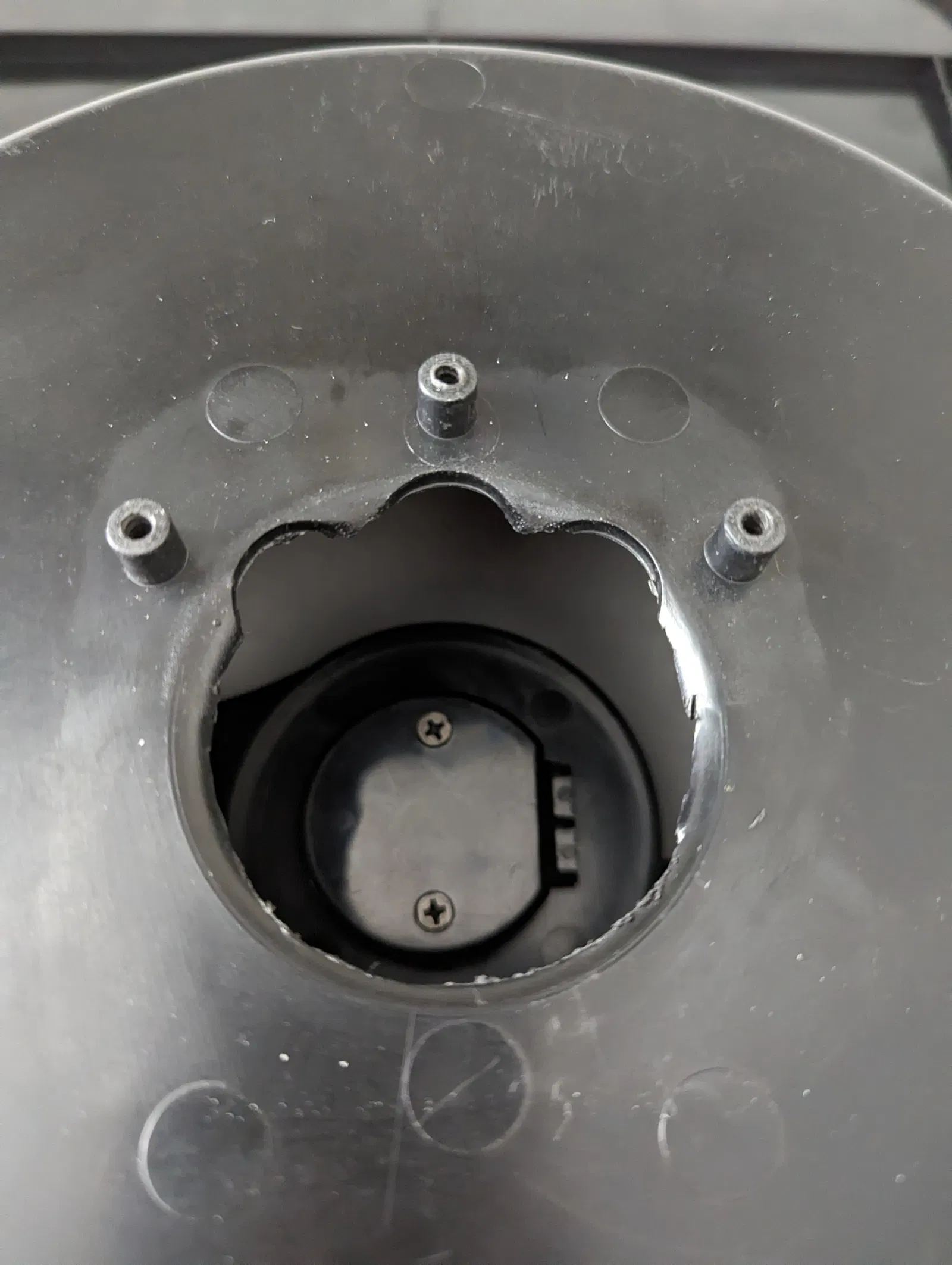

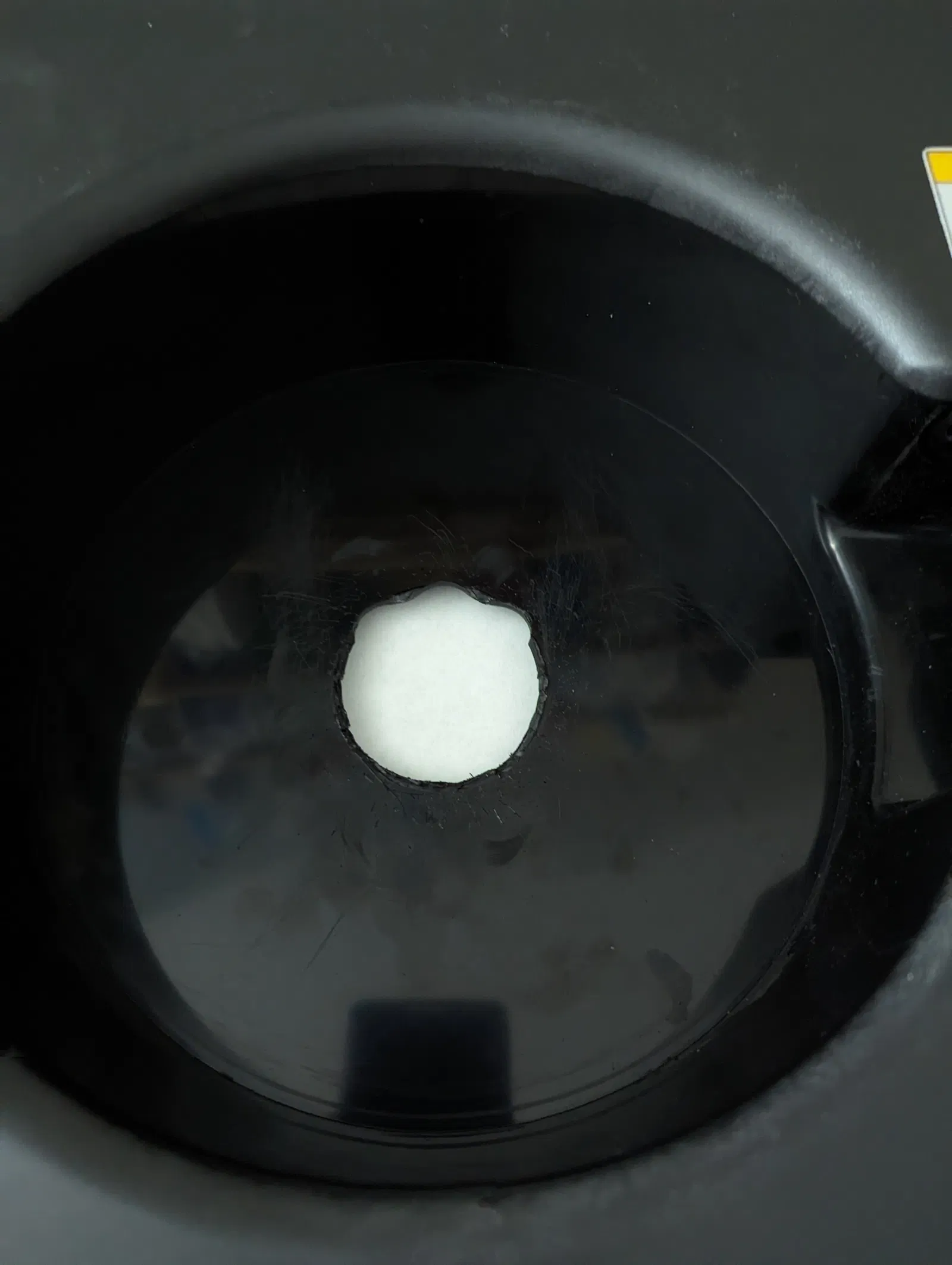

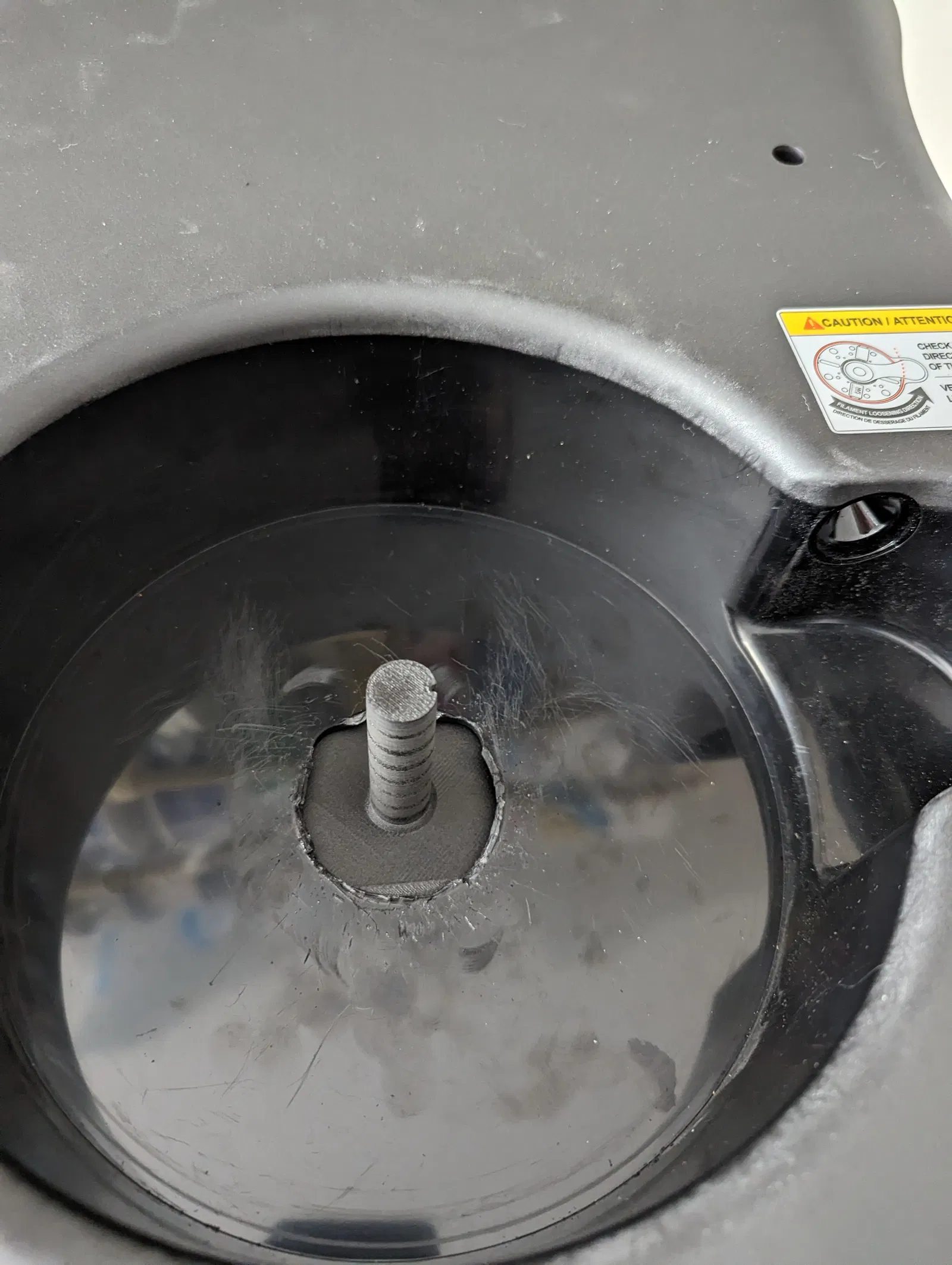

Mod này YÊU CẦU phải sửa đổi VĨNH VIỄN cái máy in của bạn, bằng cách cắt bỏ cái cụm giữ spool bên trong, và thay cái tấm bên trong thân máy bằng một bộ phận mới có trục tích hợp.

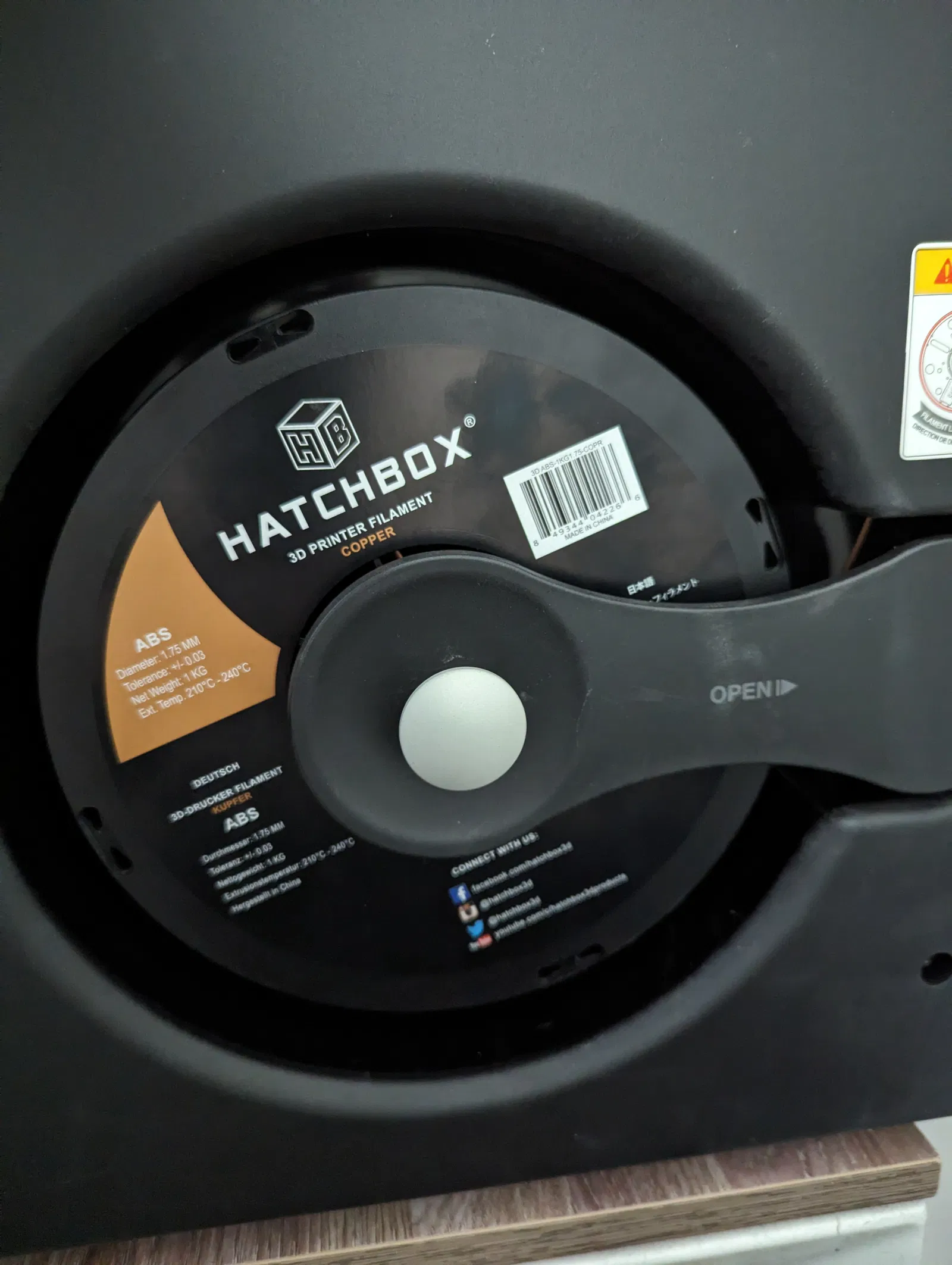

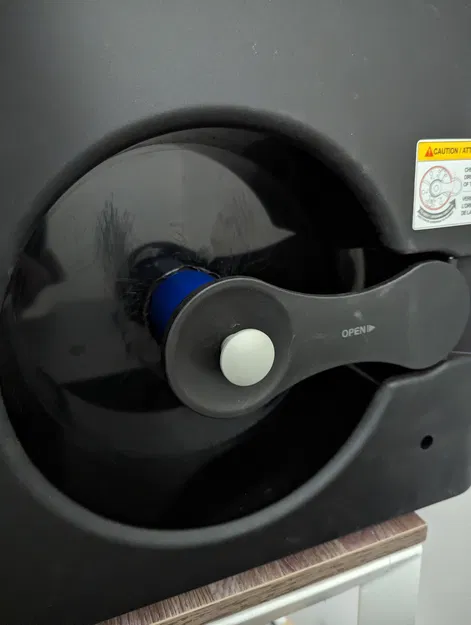

Cái trục tích hợp này có kích thước cho mấy cái spool nhỏ của Taulman3D, nhưng không có chỗ cho cái kẹp để gài cánh tay. Cái ống sleeve 55mm đi kèm được thiết kế để vừa mấy cái spool filament Hatchbox và Bambu lab của tao (cũng như nhiều loại khác), và có chỗ gài cho cánh tay.

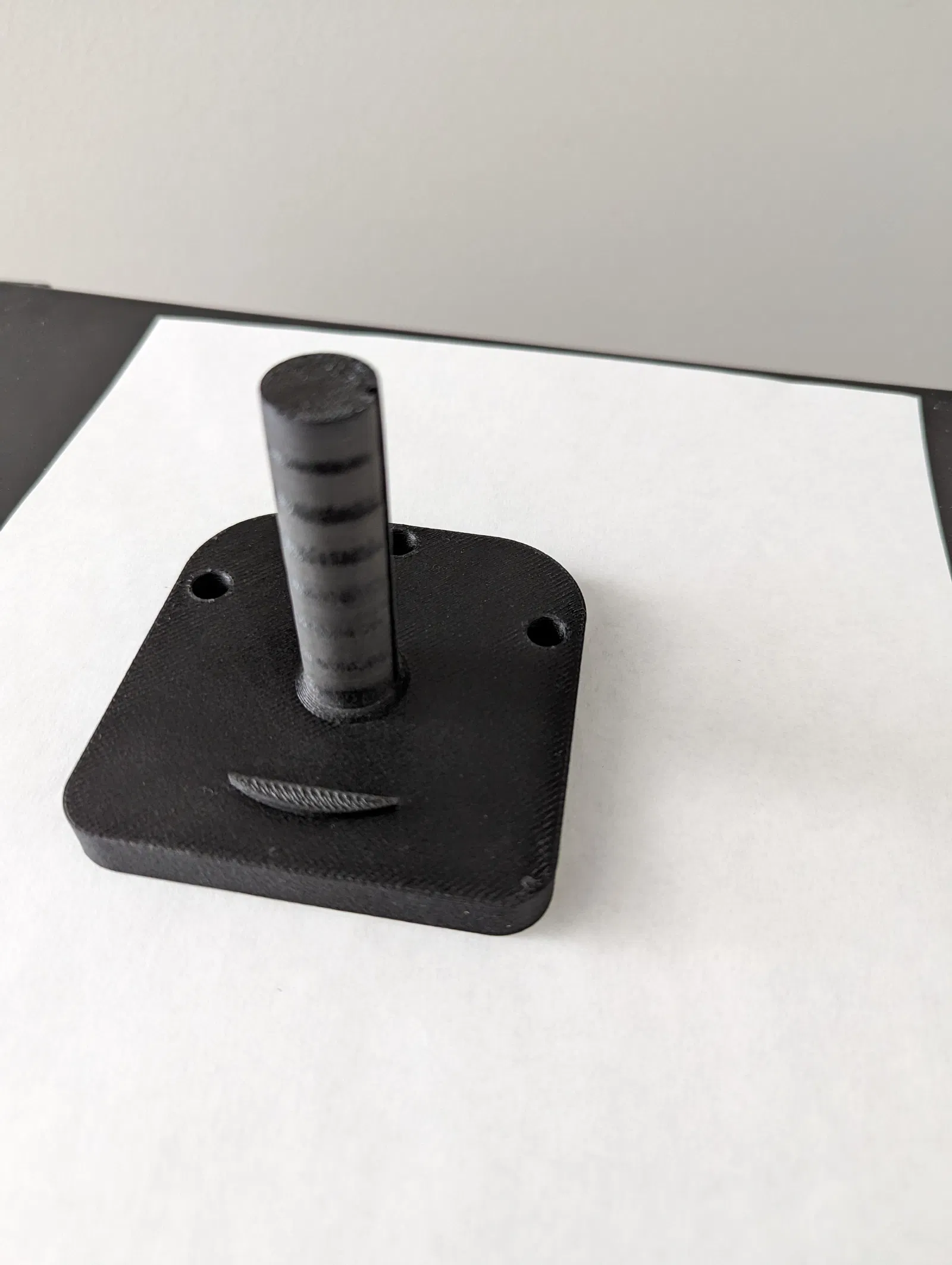

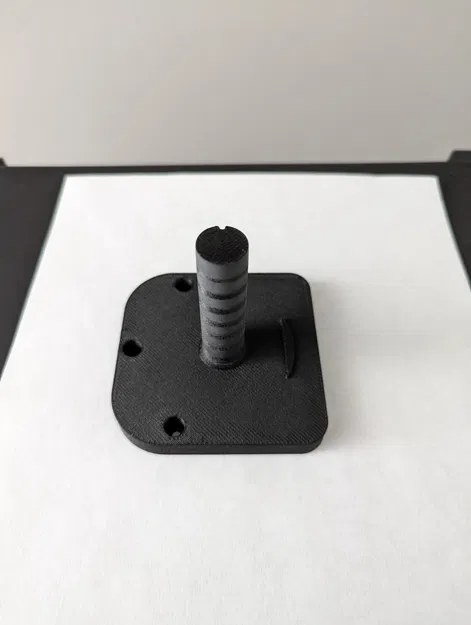

Quan trọng là cái tấm giữ có cái trục nhỏ phải in bằng filament cứng. Tao đã dùng PA6-CF (Nylon sợi Carbon). Vì Nylon gần như không gỡ support được, nên tao tạo ra một phiên bản tấm không cần support. PLA có lẽ xài được nếu mày chỉnh setting cho nó cứng cáp, nhưng nhớ là ứng suất sẽ dọc theo các lớp in, nên độ bám dính giữa các lớp là yếu tố then chốt!

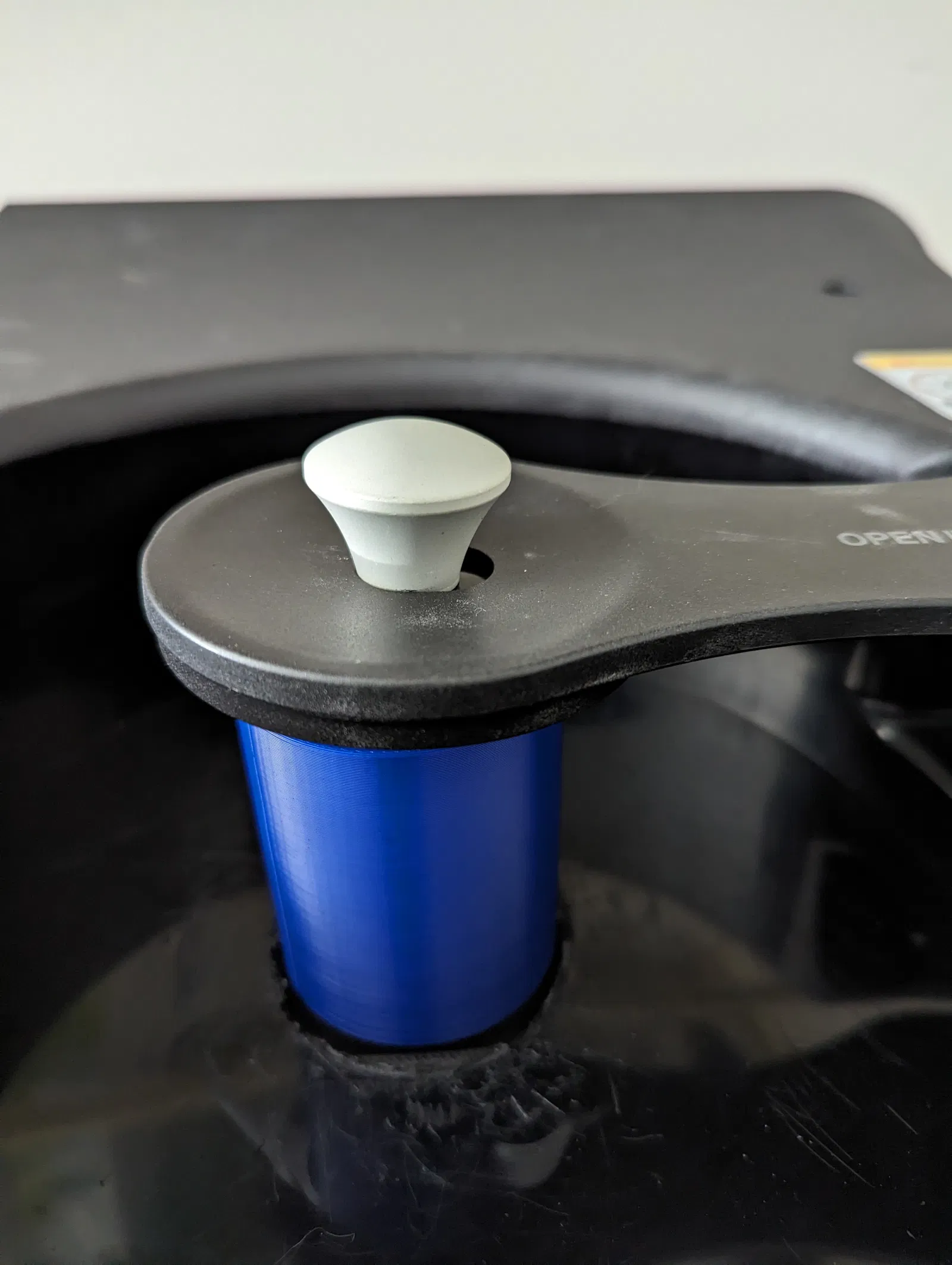

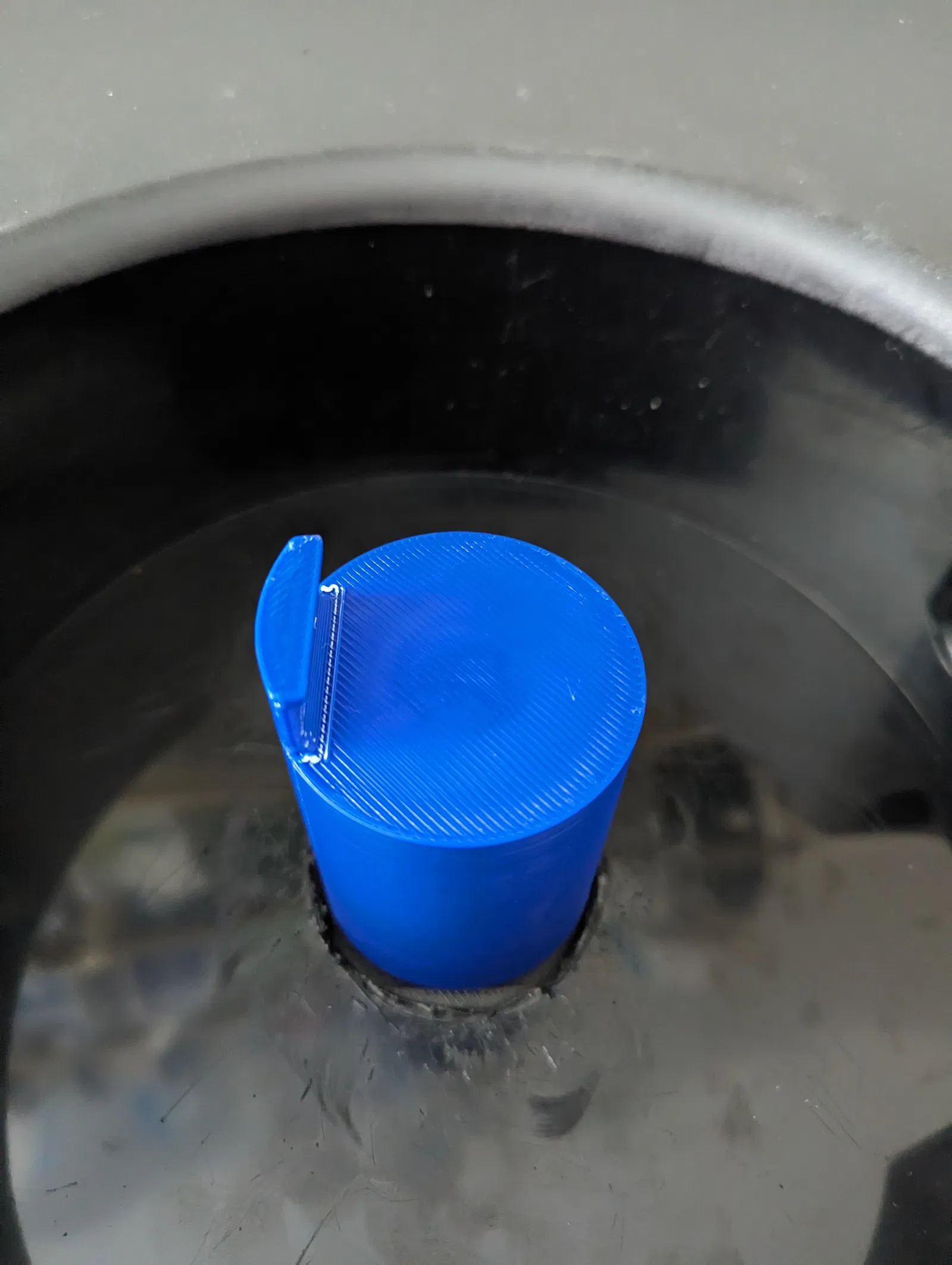

Cái sleeve này nên có bề mặt mịn vì spool sẽ cọ vào nó khi quay. Tao đã dùng ABS với 15% infill, trừ chỗ cái kẹp, chỗ đó tao xài 100% infill. Tao cũng khuyên là không nên dùng support cho lỗ bên trong (tao thấy bridging qua nó chạy ngon lành).

Cái sleeve này được thiết kế để gắn khít vào trục, nên lưu ý mày có thể cần bù trừ cho độ co của bộ phận in, hoặc chà nhám trục để gắn vào.

LƯU Ý: Đây là mô hình đầu tiên tao thiết kế bằng Fusion 360, nên chắc chắn còn nhiều chỗ cần cải thiện.
