Giá đỡ kẹp PSU UHP cho thanh DIN

Lưu ý: Tôi đã tìm thấy điều này khi xây dựng bộ kit Microcenter Voron 2.4r2. Không có STL hiện tại nào dường như hoạt động cho nguồn điện UHP200 đi kèm với nó. Tôi đang tải lại ở đây với hy vọng rằng nó sẽ tồn tại trên printables vì Github chứa các mô hình này đã bị ngừng hoạt động.

Tổng quan

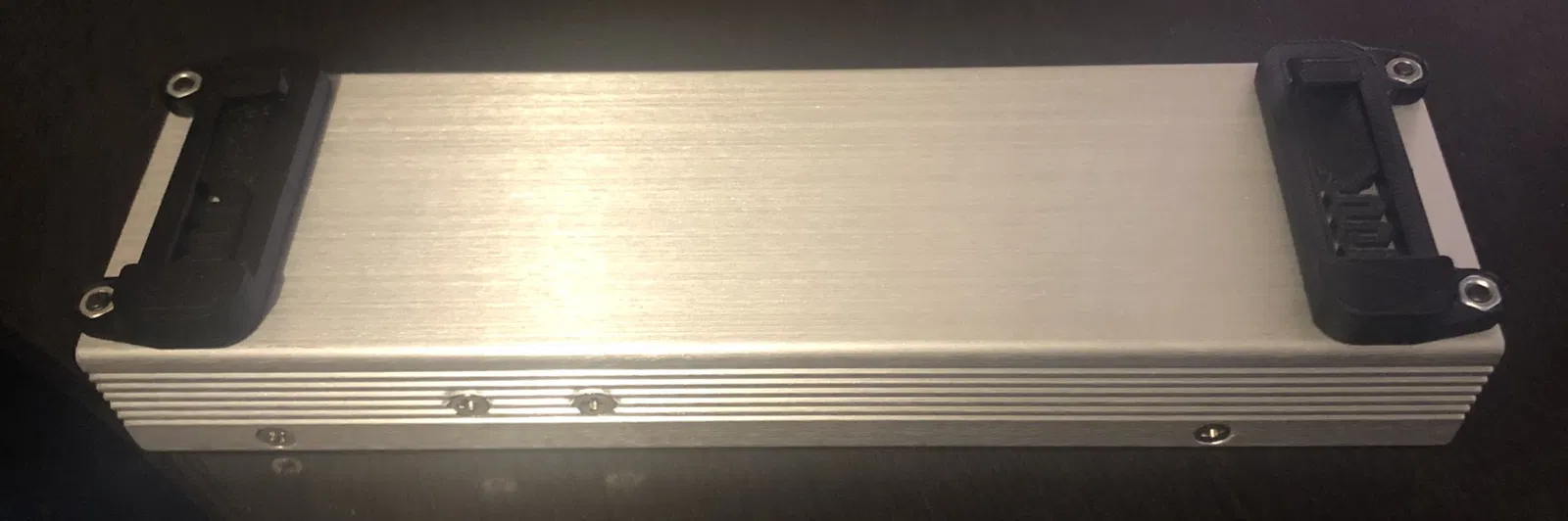

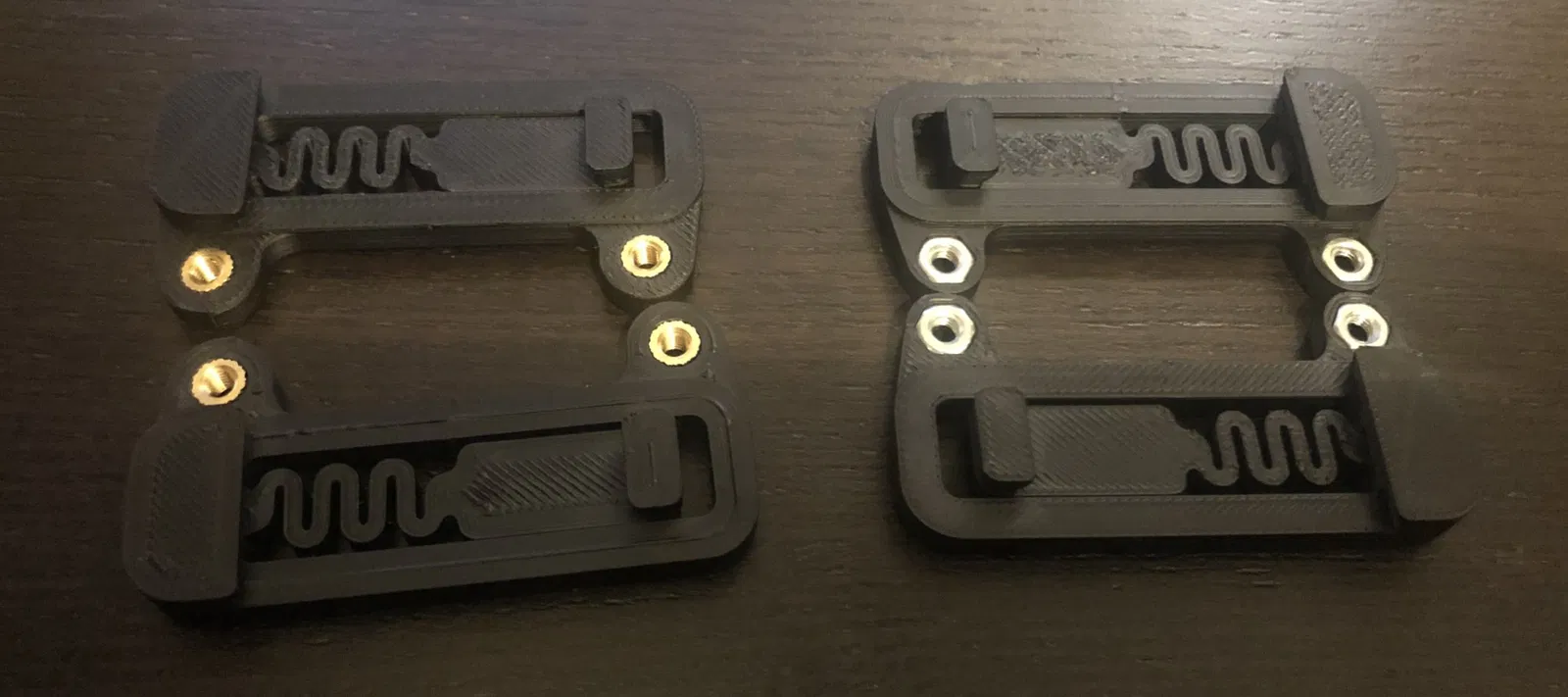

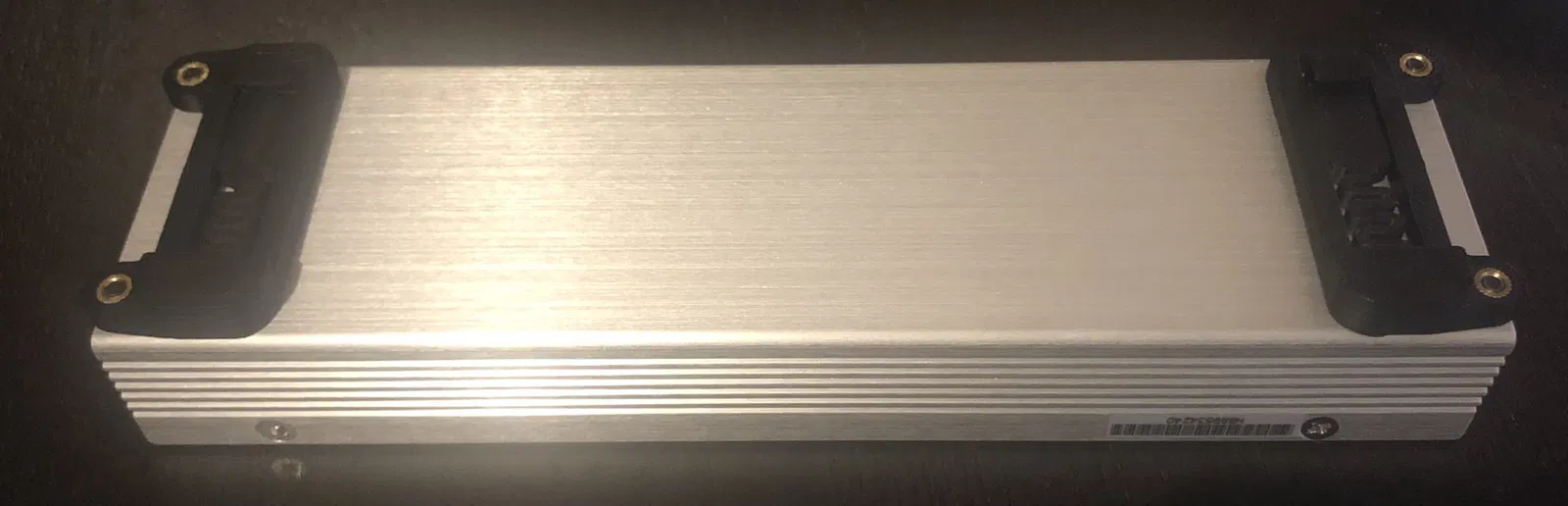

Đây là một giá đỡ DIN 3 Rail (35mm W) cho nguồn điện Mean Well UHP-200 được chỉnh sửa từ giá đỡ nguồn điện Mean Well LRS chính thức của Voron. Thiết kế này có 2 phiên bản, một phiên bản có đai ốc nhúng và một phiên bản có chèn nhiệt.

Phiên bản ray đôi được làm cho khoảng cách ray theo thông số kỹ thuật và không hoạt động cho các khoảng cách khác.

Tôi đã thêm các tệp CAD nên việc chỉnh sửa sang các kích thước khác sẽ dễ dàng. Nếu bạn không thể tự làm, hãy liên hệ với tôi trên Discord.

Danh sách nguyên vật liệu

• 4x M3x6 BHCS.
• 4x M3 Hexnut. HOẶC 4x M3 Heat set inserts (M3x5x4).

Hướng dẫn in

Không có hướng dẫn in đặc biệt. Phần này không phải mang nhiều trọng lượng.

Hướng dẫn lắp ráp

Cá nhân tôi đã thêm một chút keo vào đai ốc nhúng để làm cho nó bám chắc, nhưng điều này không cần thiết.

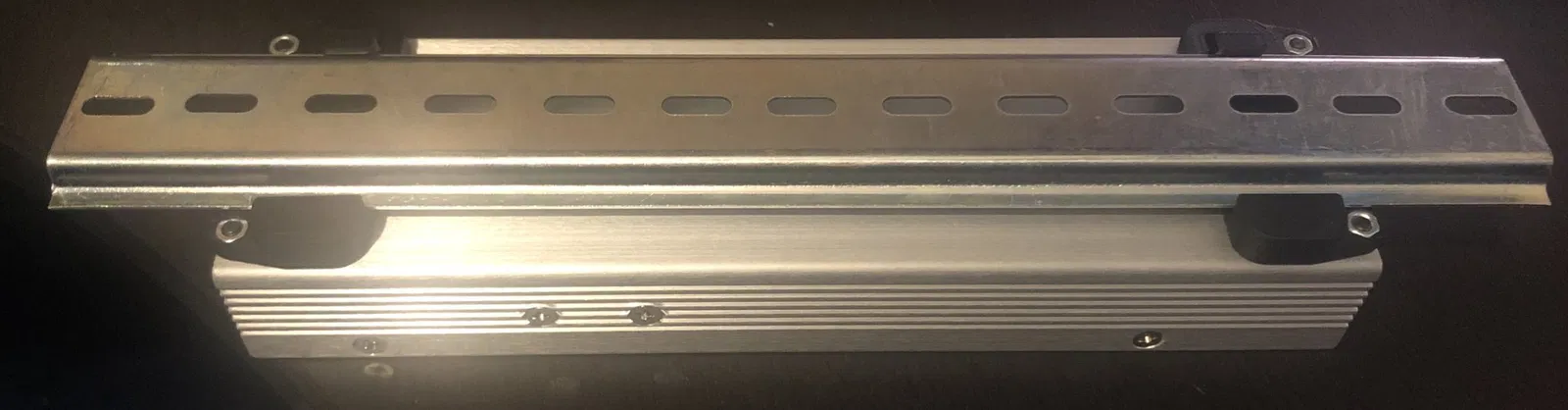

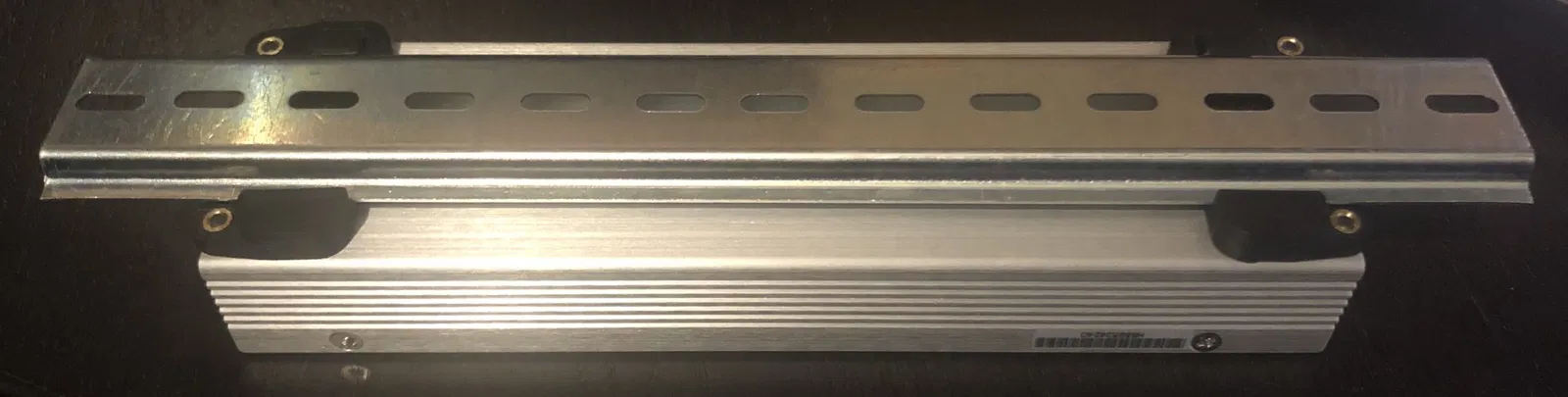

Đối với phiên bản ray đôi, bạn nên vặn UHP vào kẹp cuối cùng sau khi gắn các kẹp vào ray. Làm một phiên bản có thể được gắn mà không làm mất đi sức mạnh bám hoặc làm cho phần này khó hơn mức cần thiết.

Câu hỏi

Hãy liên hệ trên Discord của Voron @MarcPot#3983 nếu bạn có bất kỳ câu hỏi nào.
