Raspberry Pi 3 A+ Vỏ cao

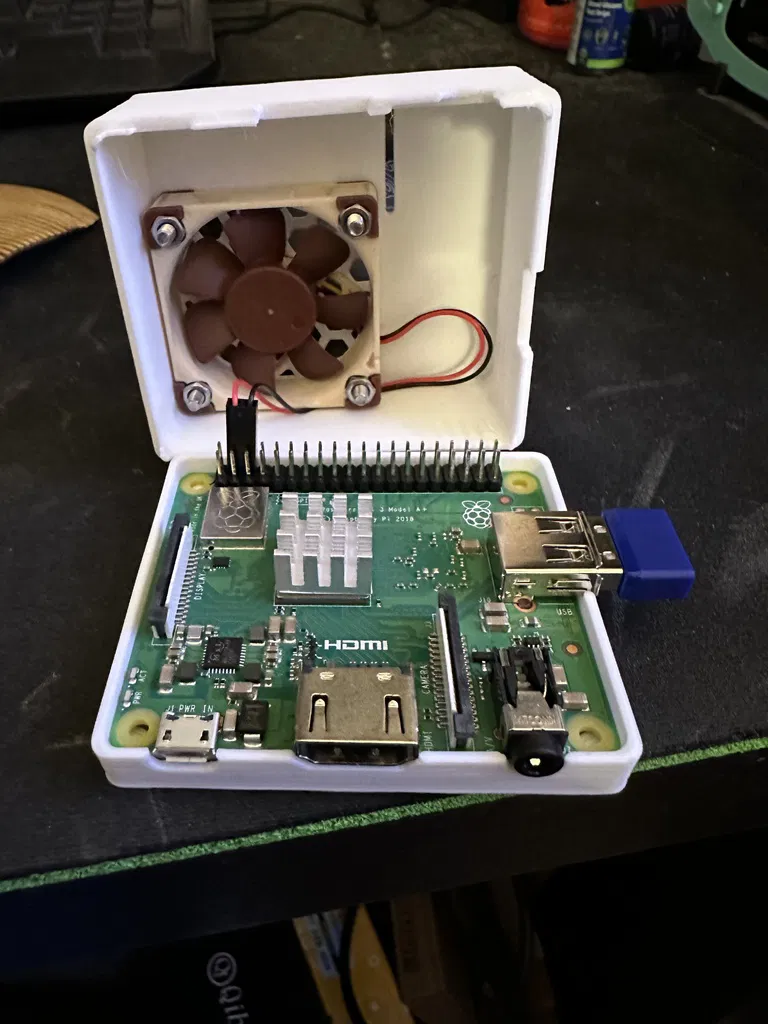

Đây là một bản phối lại của trường hợp Pi 3 A+ của Dfoles. Tôi mở rộng chiều cao và thêm một vỉ nướng để phù hợp với quạt 40x40x10mm với thanh 14x14x8mm trên tản nhiệt. Tôi không chắc liệu 14x14x14 có phù hợp hay không, nhưng việc xếp 2 trong số 14x14x8 của tôi can thiệp vào quạt và vỏ sẽ không đóng. Nếu bạn thử nó và nó sẽ xóa một bình luận. Trên cùng vừa vặn một chút, vì vậy bạn có thể muốn thêm một giọt chất keo siêu âm (để khô trước) trên chân chèn vào phía dưới để làm cho nó chặt hơn.

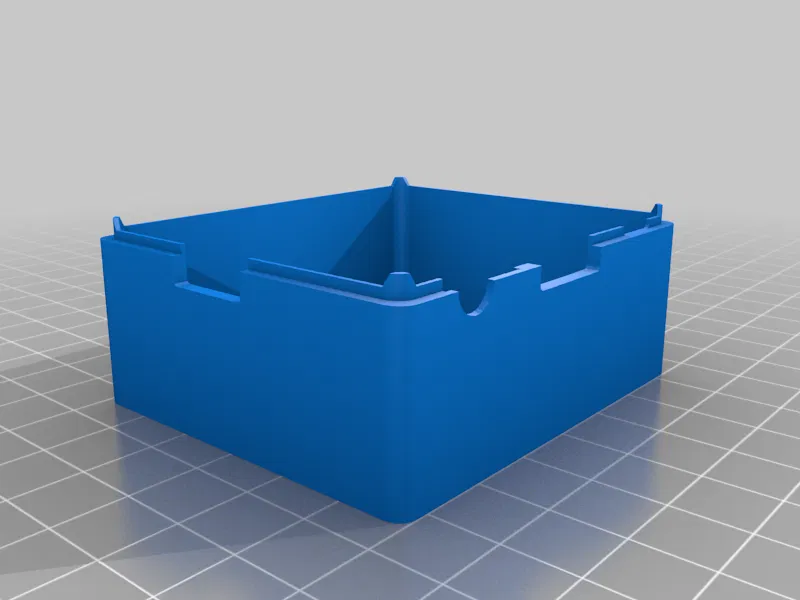

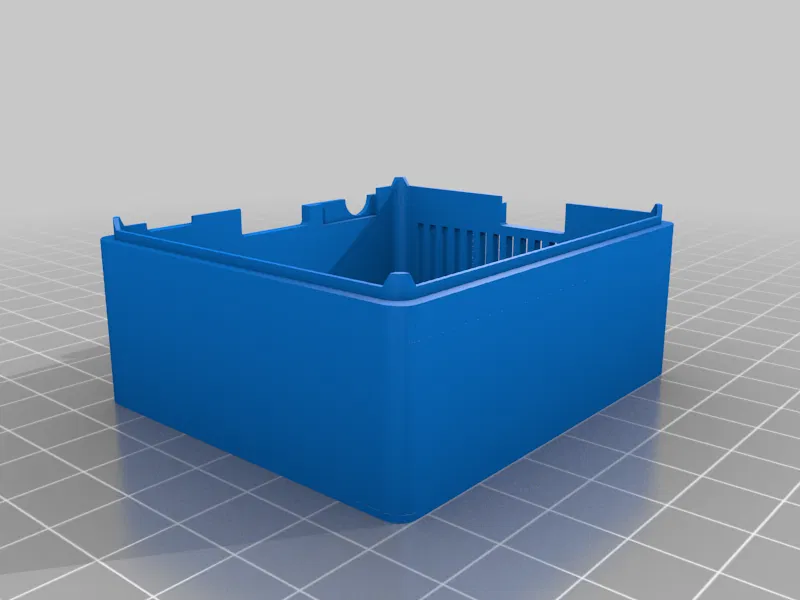

Tôi đã thêm một v2. Phiên bản đầu tiên được niêm phong quá chặt và có rất ít luồng không khí. Tôi nhầm tưởng sẽ có đủ giải phóng mặt bằng xung quanh tất cả các cổng IO để thở. Người hâm mộ cũng không tập trung và có thể dẫn đến sự can thiệp của GPIO, hiện có rất nhiều không gian cho các hoạt động. Tôi đã thêm một vỉ nướng lỗ thông hơi lớn trên cổng USB cho luồng không khí. Thiết kế này sẽ cho phép luồng không khí tối đa cho lớp xung 3 A+.

Cài đặt in

Máy in:

SOVOL SV01 Pro

bè:

Thể loại: Điện tử
