Hướng dẫn chỉ báo cho hàng rào máy cưa băng

CHỈ BÁO RÀNG SAU

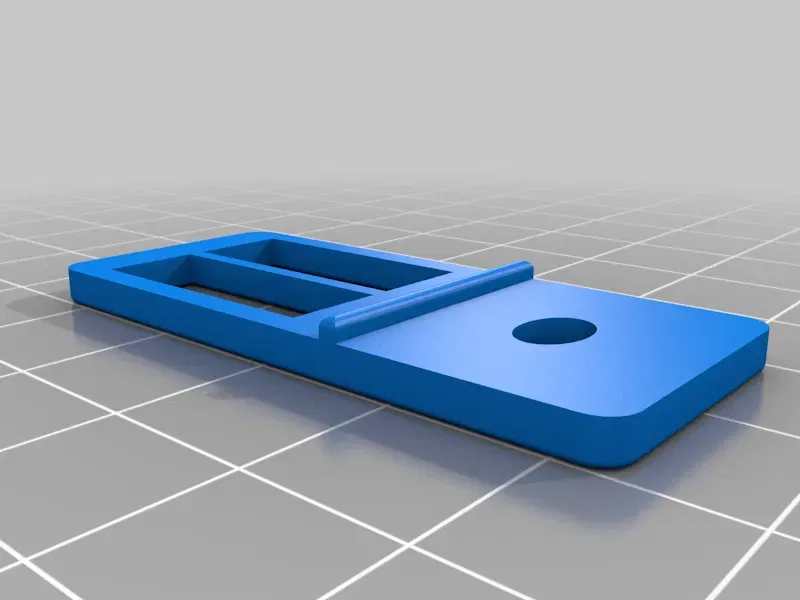

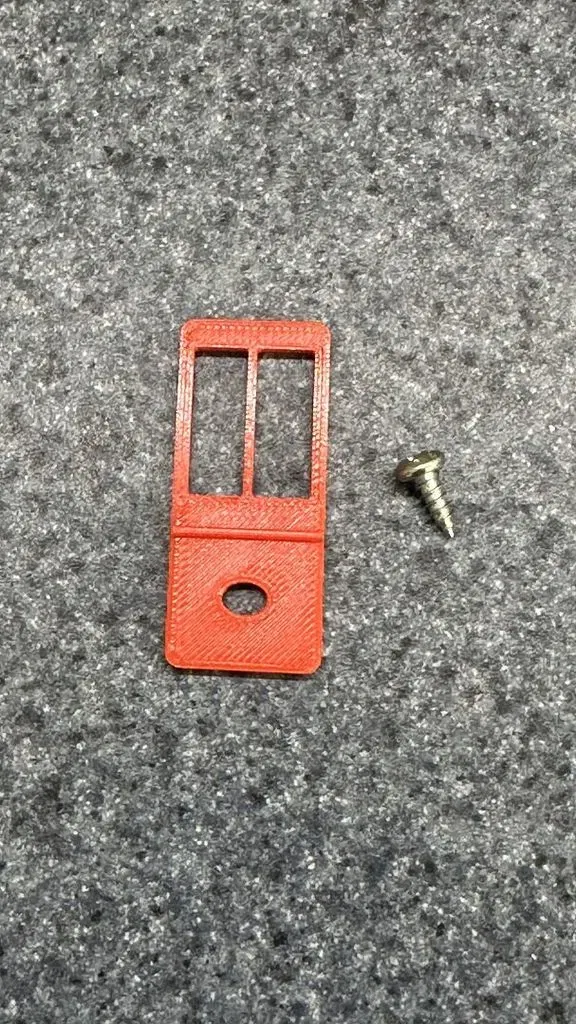

Một chỉ báo thay thế cho một chiếc rìu băng hoặc công cụ khác có hướng dẫn tương tự. Chỉ cần vặn nó vào bằng vít đi kèm với chiếc rìu băng của bạn. Tôi khuyên bạn nên sử dụng độ đầy 20%. PLA là tốt. PETG sẽ tốt hơn cho một chiếc rìu băng được sử dụng nhiều.

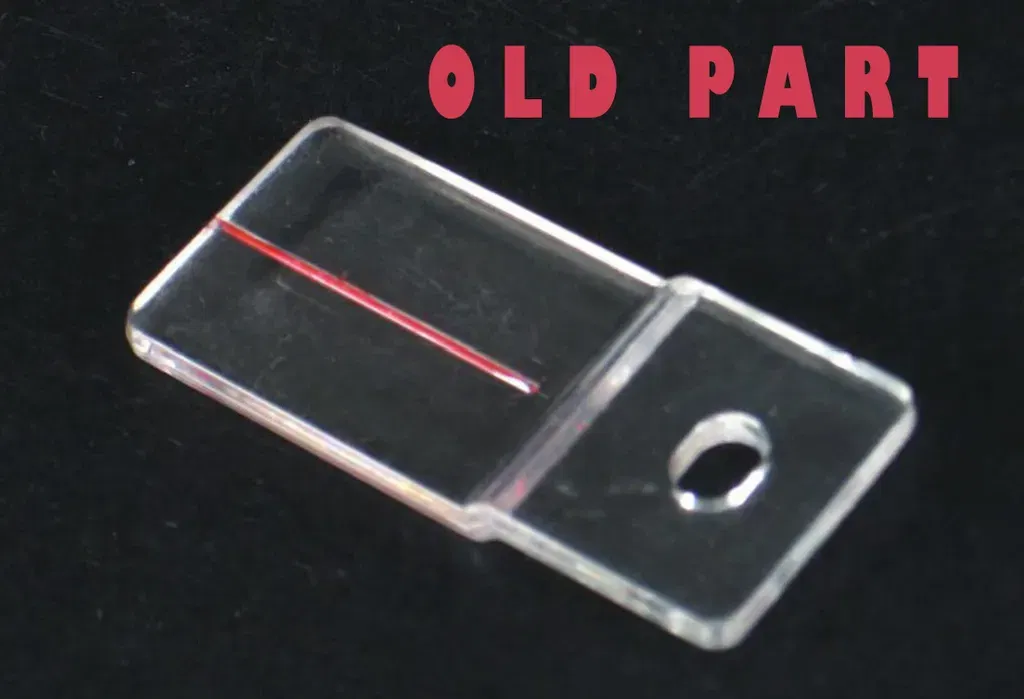

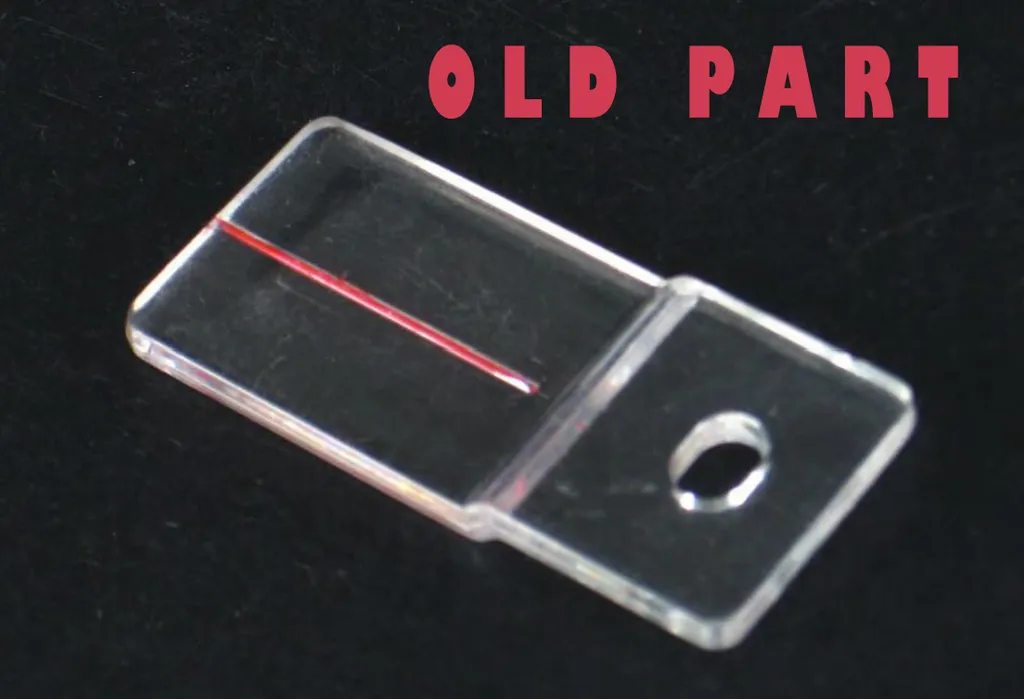

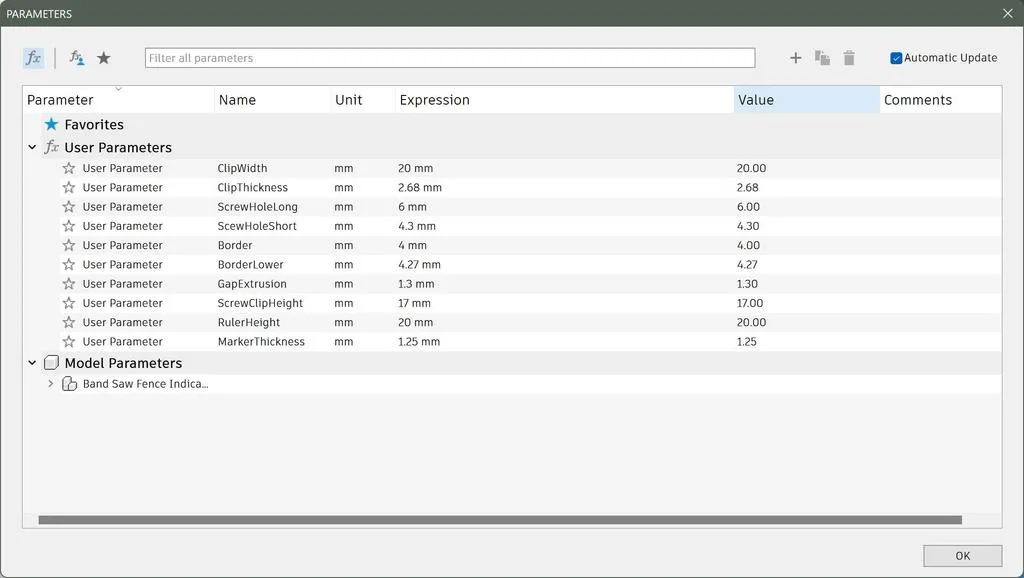

Cái này được sử dụng để thay thế chỉ báo trên chiếc rìu băng Craftsman 22400 của tôi. Phần JL20061008 không còn được sản xuất nữa nên tôi đã tạo ra một cái thay thế. Sử dụng kích thước để đánh giá khả năng hoạt động của cái này trên chiếc rìu của bạn -- có thể với việc thay đổi kích thước trên rìu băng của bạn. Tôi cũng đã bao gồm mô hình Fusion 360 nếu bạn muốn tùy chỉnh nó cho chiếc rìu băng của bạn. Hãy kiểm tra các tham số người dùng tùy chỉnh để bắt đầu với các phép đo cơ bản. Có một bức ảnh của phần cũ (JL20061008) để cho bạn thấy cái này đã thay thế cái gì.

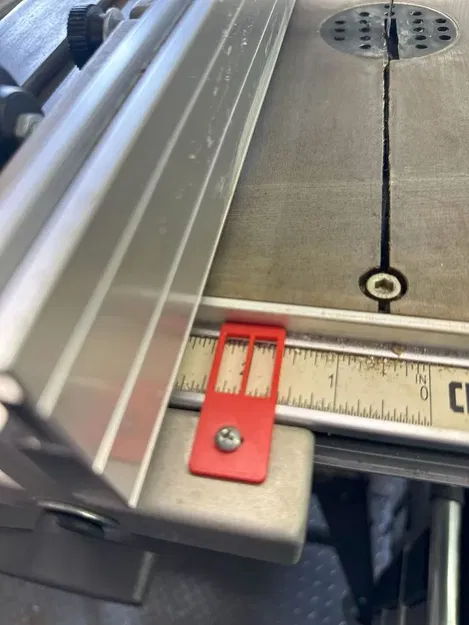

Chỉ báo có hình dạng hơi oval cho lỗ vít. Điều này giúp bạn tinh chỉnh độ chính xác. Đặt lưỡi cắt ở một khoảng cách đã biết từ hàng rào. Sau đó, đảm bảo rằng chỉ báo khớp với khoảng cách thực tế. Khi chúng giống nhau, vặn chặt nó lại.

Tính năng

• Dễ sử dụng và điều chỉnh
• Không cần lắp ráp
• In đơn giản và nhanh chóng
• Đường gờ nhỏ chạy dọc theo hàng rào để ngăn nó trượt sang bên
• Thay đổi kích thước với phần mềm cắt của bạn nếu cần!
• Kích thước: 0.78""w (20mm) x 1.65" l (42mm) Độ dày 0.09 (2.18mm)
• Khoảng cách từ gờ đến giữa lỗ vít 0.3" (7.75mm) Mở vít 0.17" (4.3mm)
